DIY角磨机切割固定支架D230款

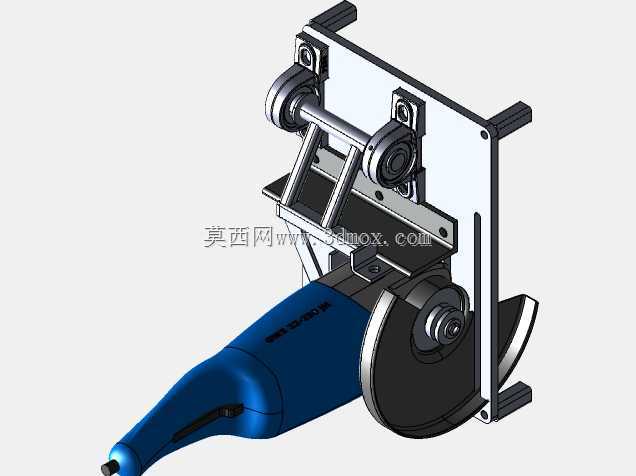

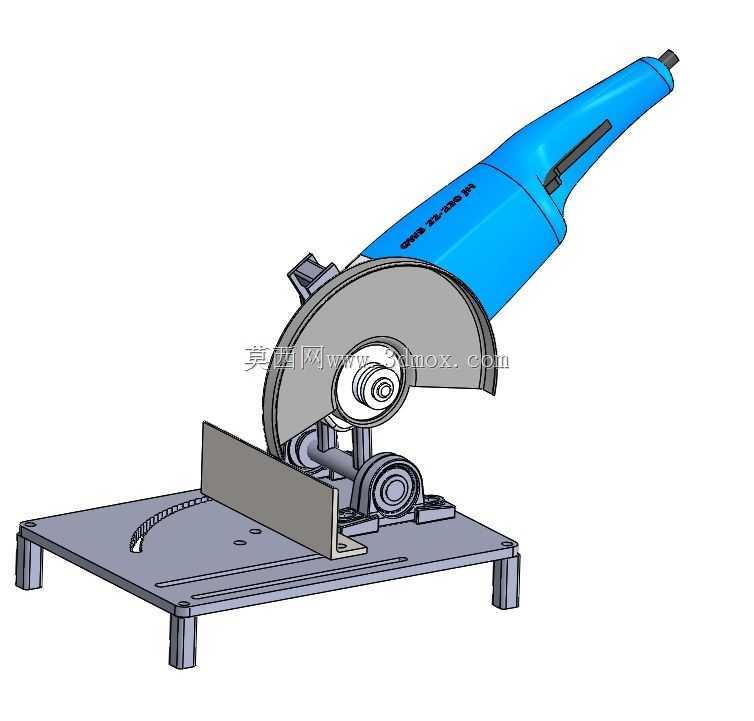

手持角磨机做斜切、定长切割时，手腕施力不均极易出现切面偏斜、崩片飞屑的隐患，纯手持状态下哪怕是熟手也很难保证连续多段角钢的切割角度完全一致，这款固定支架正是针对这类现场加工痛点做的结构适配。底座采用带防滑支脚的平板结构，四个支脚的高度公差控制在0.2mm以内，放置在水泥工作台、木工作业台面上都不会出现晃动摇摆，平板表面预留的多组长条槽孔，能适配不同尺寸的工件快速装夹，不用额外打孔就能调整靠山位置。靠山挡块做了直角加厚处理，和底座平面的垂直度校准到0.1mm以内，切割时工件贴紧靠山就能保证切面和料身的垂直度，不用反复拿角尺测量校准。角磨机的固定座做了铰接式抬升结构，铰接轴的配合间隙控制在0.05mm，下压切割时不会出现径向晃动，抬升复位时靠自身重力就能回到最高位，不用额外加装弹簧结构，避免弹簧长期受金属屑卡滞失效的问题。固定座的抱箍弧度完全匹配230mm款角磨机的机身轮廓，抱箍内侧预留了1mm的橡胶垫嵌槽，装夹时既能抱紧机身不会打滑，又能缓冲切割时的机身震动，减少震动传导到底座带来的共振噪音。切割片的下侧预留了足够的排屑空间，切割产生的金属屑会顺着底座斜面直接落到台面下方，不会堆积在铰接位置影响转动顺畅度，日常清理只需要拿毛刷扫过平板表面就能完成，不用拆解结构清理缝隙积屑。靠山侧面还预留了刻度标识的安装位，后续可以直接粘贴钢制定位尺，切割定长料时直接对齐刻度就能下刀，省去反复测量标记的步骤。整个支架没有多余的装饰结构，所有棱角都做了R2的倒角处理，搬运时不会划伤手部，外露的铰接位置没有突出的螺丝端头，避免勾挂工作服袖口带来操作风险。实际测试时，用这款支架切割40*40角钢，连续切割20段的切面角度偏差不超过0.3度，比纯手持切割的精度提升了近10倍，切割时操作人员只需要扶住工件、轻压机头就能完成作业，手腕不用承受角磨机的反震力，长时间作业也不会出现手腕酸胀的问题。针对切割时火花飞溅的方向，支架的靠山位置刚好能挡住朝向操作人员的飞溅火花，不用额外加装挡屑板就能起到基础防护作用。固定座的铰接位置做了简易的油槽设计，每月滴一次润滑油就能保证转动顺畅，没有复杂的密封结构，哪怕金属屑进到缝隙里也不会出现卡滞，维护成本极低。
