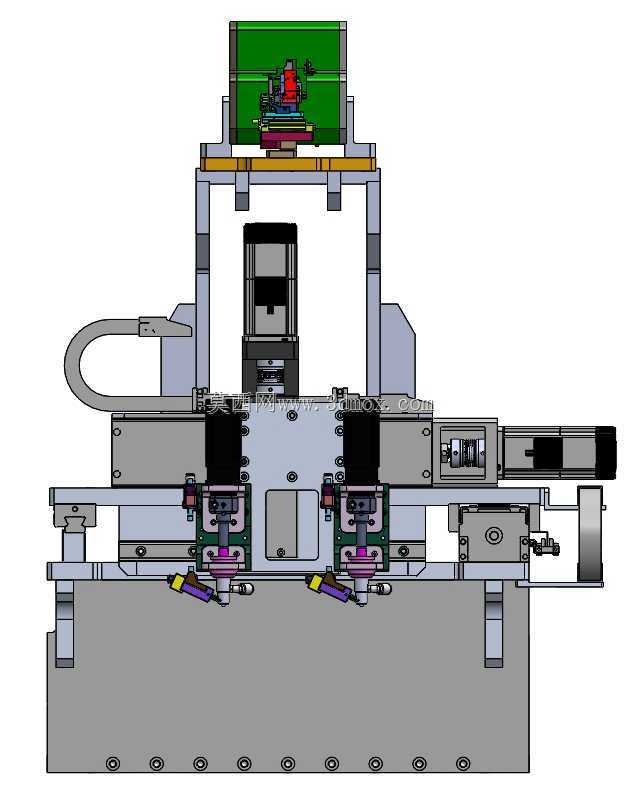

三轴自动拧紧旋合工位机构设计

产线多工位螺纹旋合作业里，单轴拧紧头来回切换定位的偏差，一直是小规格螺纹件滑牙、预紧力不均的核心诱因。这套三轴旋合机构的结构优化，完全围绕双点位同步拧紧的工况痛点展开，没有冗余的装饰性结构，每一处连接位的尺寸取舍都对应实际装配里的公差补偿需求。

三个运动轴的安装基面没有做整块厚板设计，反而在对应拧紧轴输出端的位置做了局部沉台挖空，既减轻了Z轴滑台的负载惯量，又能让拧紧轴的输出端直接探入下方工装位，避免长轴传动带来的扭矩损耗。沉台边缘的圆角过渡不是为了外观顺滑，是为了抵消滑台高速启停时的应力集中，之前做同类结构时直角边在累计十万次往复后出现过微裂纹，这次把圆角半径控制在8毫米，刚好匹配铸铝基座的应力扩散范围，不会额外占用安装空间。

两个拧紧工位的间距没有做成固定值，在X轴的滑台上预留了12毫米的调节滑槽，滑槽的配合公差选了H7/g6，既不会因为间隙过大出现拧紧时的轴头晃动，又能适配不同孔距的工件装夹需求。滑槽旁的定位销孔做了等距阵列，不用每次调节都重新打表找正，插销锁定后重复定位精度能控制在0.02毫米以内，刚好满足M3到M6规格螺纹件的同轴度要求。

三轴的传动连接位没有用刚性联轴器，换成了带微量补偿的梅花联轴器，能抵消安装时的微小同轴度偏差，不会因为轴系别劲导致伺服电机过载。拧紧轴的输出端预留了快换接头的安装位，不用拆整个轴系就能更换不同规格的批头，换型时间能压缩到两分钟以内，适配多品种小批量的产线切换需求。

机构底部的安装板做了U型开口槽，不用拆整个机构就能调整在产线上的固定位置，槽边的防滑压纹是为了增大锁紧螺栓的摩擦力，避免设备长时间运行后出现位置偏移。走线槽的位置特意设在三个轴的运动行程外侧，不会因为滑台往复剐蹭线缆，之前踩过的线缆磨损导致信号中断的坑，这次在结构阶段就直接规避。

整个机构的零件没有特殊定制的异形件，所有连接螺栓、直线导轨、联轴器都是标准件，后期维护不用单独开模加工备件，哪怕是小工厂的机修班组也能快速完成更换。三个轴的运动限位没有只靠软件参数设置，在行程两端加了硬限位挡块，挡块用聚氨酯材质做缓冲，哪怕程序出现误判，也不会出现滑台冲出行程的事故，把硬件层面的安全冗余做足。
