传送带式Y轴定制FDM打印设备

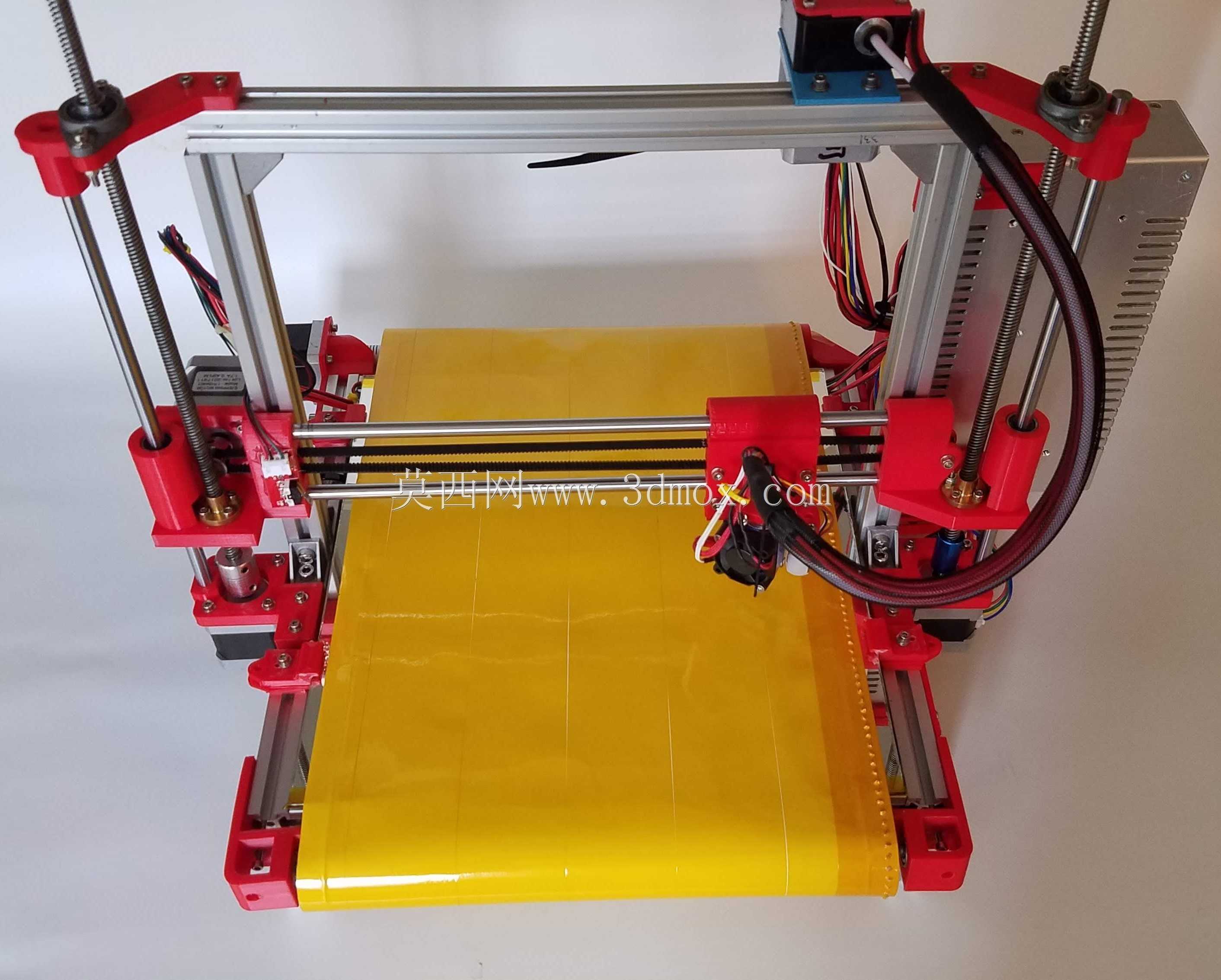

常规FDM打印机固定热床的行程上限始终卡着长尺寸连续制件的生产痛点，这款设备直接把Y轴替换成循环传送带结构，从根源上突破单批次打印的长度限制。框架用标准2020铝型材拼接，所有红色结构件都是针对型材槽宽做的适配设计，安装时不需要额外扩孔，型材端面的攻丝深度刚好匹配紧固件的啮合长度，不会出现滑牙或者锁不紧的问题。Z轴的两根光杆和丝杠做了同轴度公差预留，红色固定座的安装孔位留了0.2mm的调整间隙，装配时可以微调丝杠的平行度，避免长时间升降出现卡顿抖纹。X轴的滑车走线用拖链加波纹管双重防护，打印头的运动线缆不会在往复移动时和传送带边缘剐蹭，拖链的弯曲半径刚好匹配线缆的最小弯折要求，长期运行也不会出现线芯折断的隐患。传送带选用卡普顿胶带覆盖的基材，表面平整度经过张紧机构的调整可以控制在0.1mm以内，不过这种材质的长期耐热性有限，连续高温打印超过8小时就容易出现边缘起翘，实际使用时更适合短周期批量制件的生产场景。打印头的限位触发位置做了偏移校准，刚好对应传送带的有效打印起始边，不会出现打印件首边偏移或者蹭到传送带侧边的问题。两侧的张紧辊用偏心轴结构，调整传送带张力时不需要拆卸框架，直接转动偏心轴就能快速校准张力，避免传送带跑偏刮蹭两侧的红色固定件。设备的电控箱直接集成在框架右侧，走线全部沿着铝型材的槽内布置，外部没有裸露的飞线，既减少了运动干涉的风险，也能避免车间粉尘堆积在线缆接头处引发接触不良。红色结构件的壁厚都做了2.5mm的加厚处理，打印这些结构件时不需要额外加支撑，安装孔位的预埋螺母槽刚好匹配M3螺母的尺寸，压入后不会出现松脱转动的情况。传送带下方的托板用平整铝板做支撑，打印时传送带不会因为喷头压力出现下凹，首层附着力比悬空传送带结构提升不少，打印大尺寸平面制件时不会出现底边翘曲或者层纹偏移的问题。
