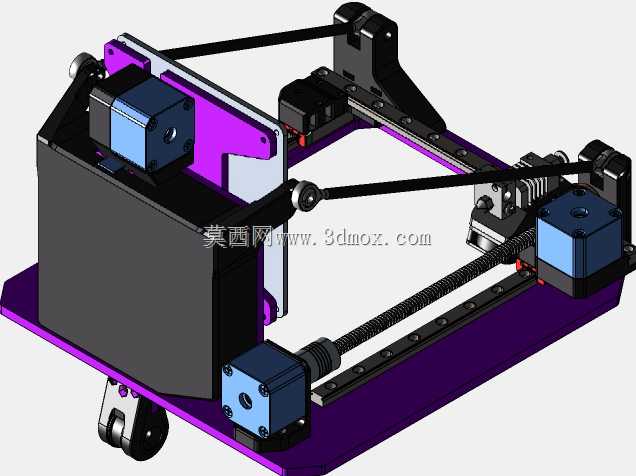

紧凑型折叠式i3结构3D打印设备

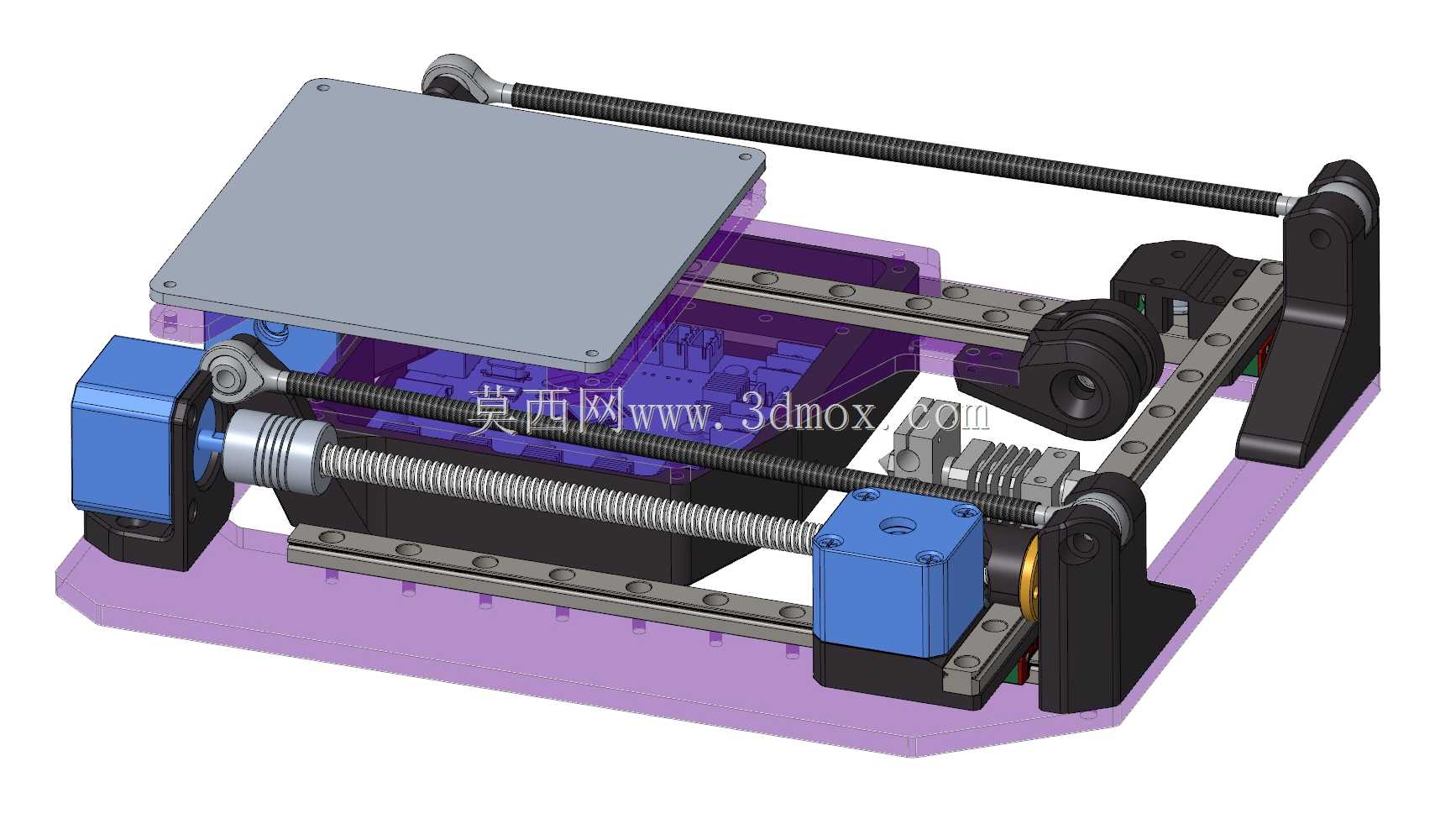

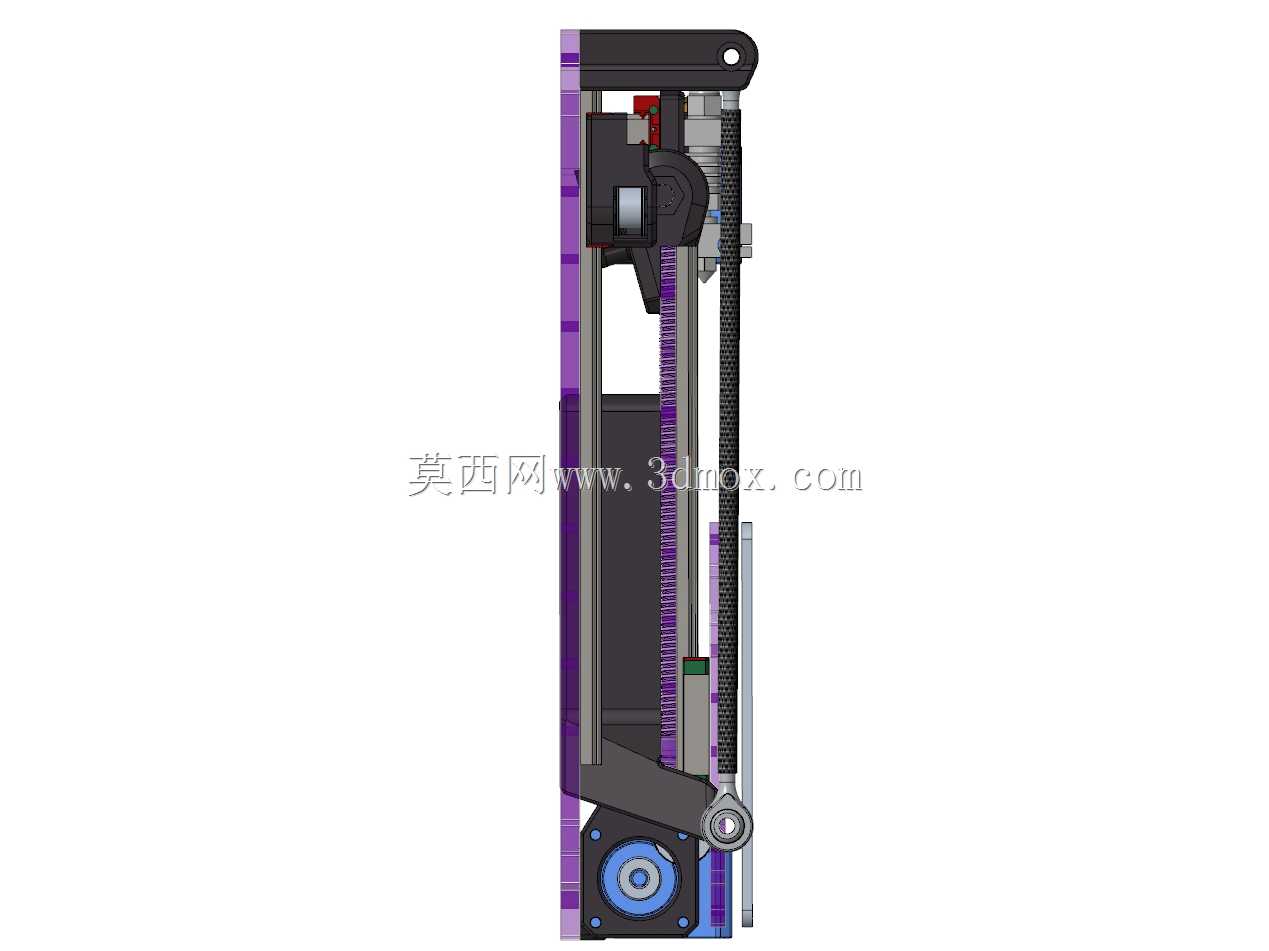

桌面级FDM设备长期受限于固定框架的体积痛点，常规i3架构的打印设备即便缩小成型尺寸，整机收纳后仍难以塞进常规手提箱包，差旅携带、户外临时作业场景下的运输磕碰风险始终居高不下。这款折叠构型的设计直接瞄准便携场景的核心矛盾，把整机折叠后的投影尺寸压到230×270×60mm区间，展开后能维持120×120×140mm的有效成型空间，没有为了极致压缩体积牺牲基础打印幅面。

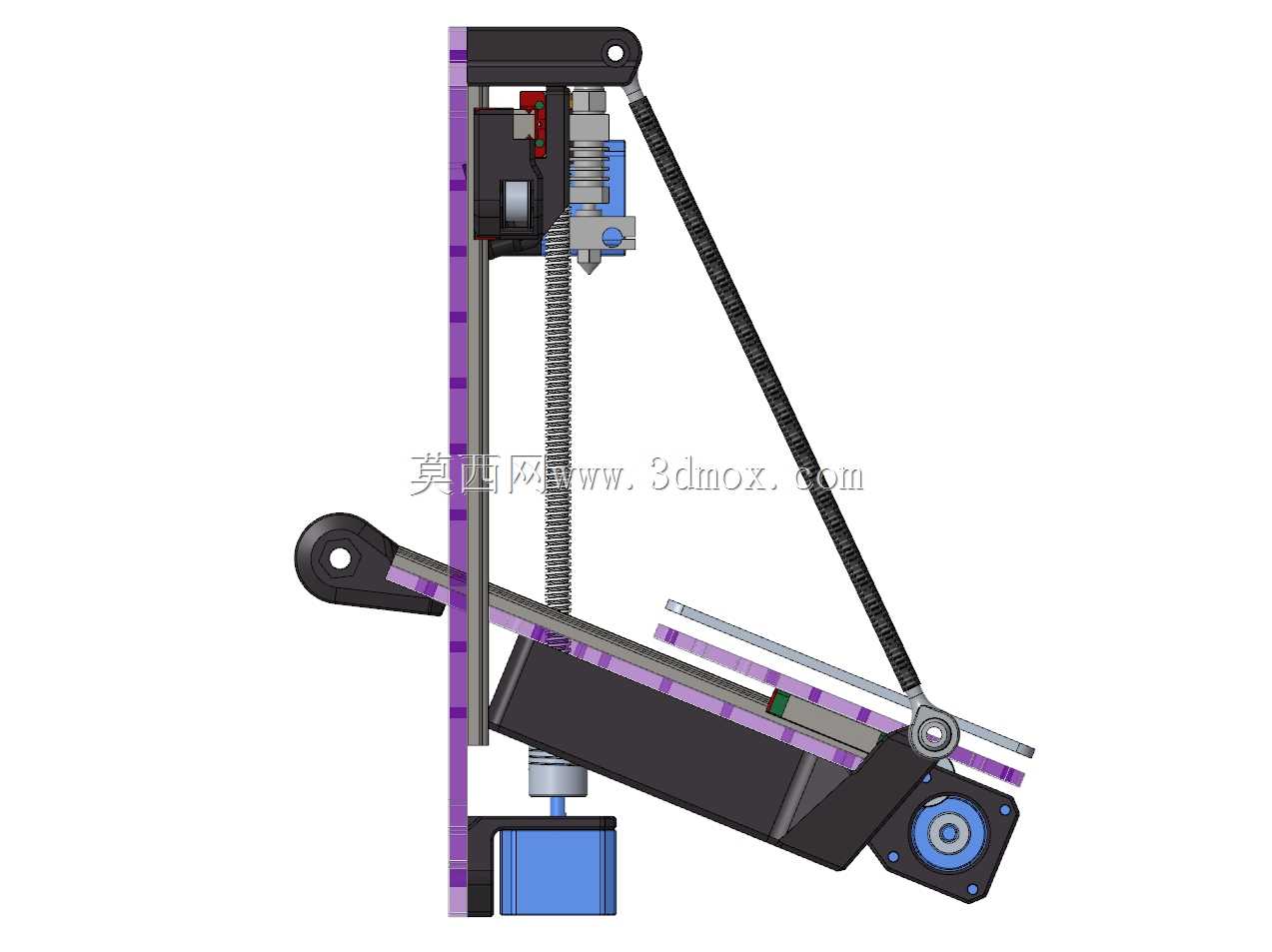

X效应器的预留安装位特意做了分体式快拆结构，冷却风扇模块和挤出头夹座可以在折叠前单独拆分收纳，避免折叠过程中风扇扇叶碰擦框架产生暗伤，也给后期更换不同规格的挤出头留出了改装余量。连杆铰接位置选用10-32规格的球头结构，配合26mm规格的NEMA14电机安装位，铰接处的间隙公差控制在0.02mm以内，反复折叠展开的过程中不会出现框架虚位，打印时的整机刚性也能满足PLA、PETG等常规耗材的打印精度要求。

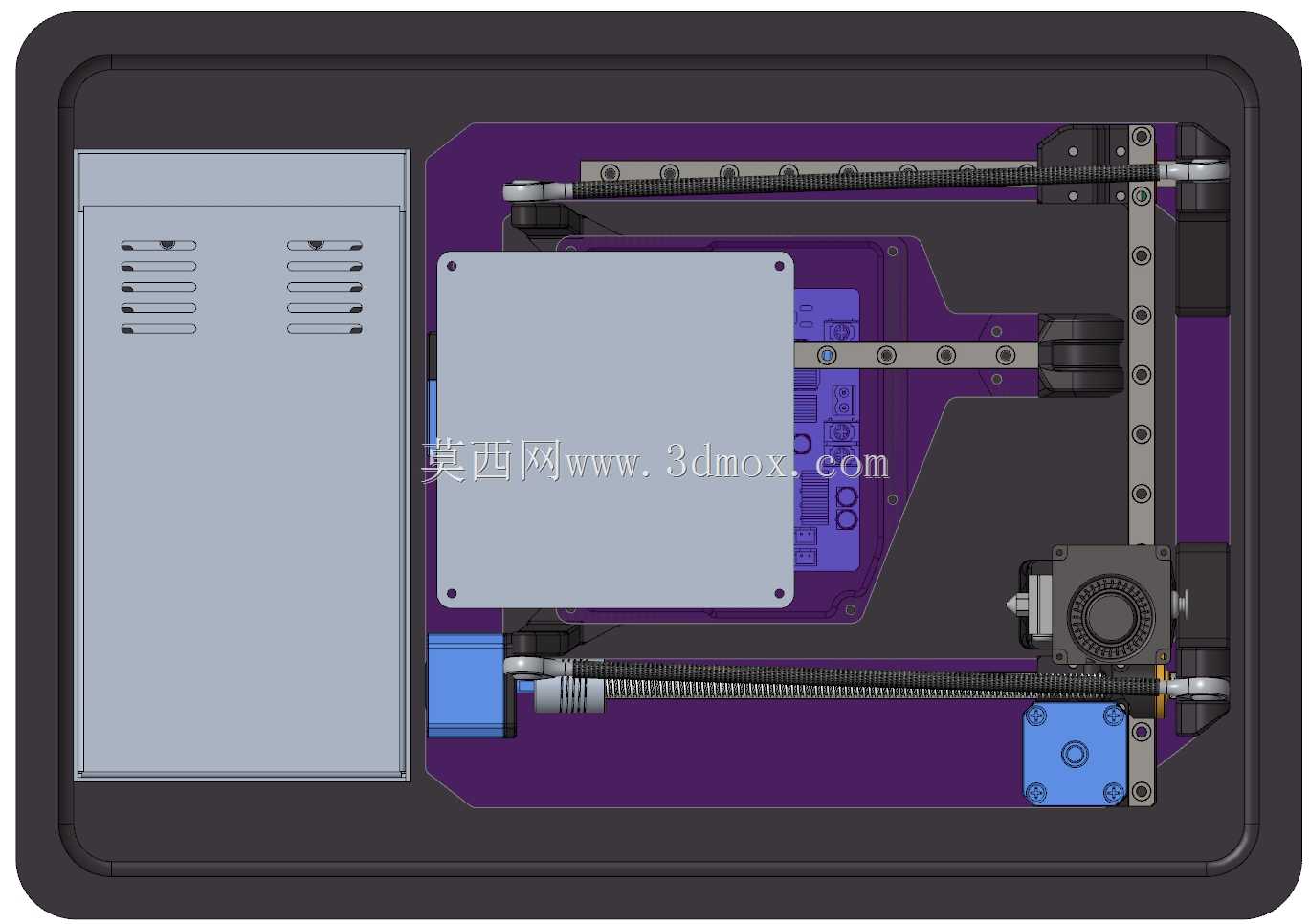

底部框架特意留出了标准电源和LCD控制模块的安装空腔，不需要额外外挂电源模块，收纳时所有电子元件都能藏在框架内部，运输过程中不会出现接线拉扯、接口松脱的问题。碳纤维杆的连接位预留了环氧树脂填充的注胶槽，组装时可以根据实际装配公差微调杆长，抵消3D打印框架件的收缩误差，不需要额外做二次机加工就能完成整机组装。

目前这套构型还处于概念验证阶段，没有经过长时间的打印工况测试，铰接处的长期磨损余量、折叠后走线的弯折寿命都还有优化空间，但这种把整机刚性和折叠收纳需求做平衡的设计思路，给便携级桌面打印设备的结构设计提供了新的方向，后期只需要微调铰接处的限位结构，就能进一步压缩折叠后的整机厚度，甚至能适配更小尺寸的手提箱包收纳需求。
