E3DV6挤出热端散热结构设计

桌面级FDM3D打印作业中，热端热量倒灌是长期困扰加工稳定性的核心痛点，热量顺着喉管向上传导至散热段，轻则导致耗材提前软化膨胀引发堵料，重则造成送料齿轮卡滞、打印中断，这款E3DV6热端的结构设计，正是围绕热量管控的核心需求做了全链路的加工适配优化。

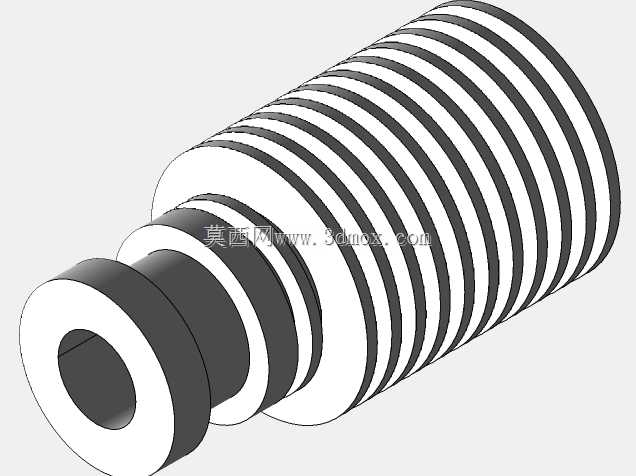

散热鳍片采用等距螺旋排布的切削结构，每一片鳍片的厚度控制在0.8mm，鳍片间距留足1.2mm的空气流通间隙，既保证了铝型材切削加工时的刀具进给余量，不会因为鳍片过薄导致加工震刀产生毛刺，又能最大化和空气的接触面积，配合常规的4010轴流风扇就能形成稳定的散热风道，把喉管上部温度稳定控制在耗材玻璃化转变温度以下。鳍片和中心喉管的连接位采用过盈配合公差设计，过盈量控制在0.02mm，既避免了松旷导致的导热效率下降，又不会因为过盈量过大压裂薄壁喉管，组装时只需常温压入即可，不需要额外涂覆导热硅脂，减少了长期使用后硅脂老化粉化带来的维护成本。

中间的防热板采用耐高温隔热材质，厚度设计为3mm，上下两面分别贴合散热段底部和加热块顶面，隔绝热量向上辐射的同时，还预留了0.1mm的装配公差余量，就算不同批次加工的零件存在微小尺寸偏差，也能保证装配后没有缝隙，不会出现热量从缝隙处逃逸的问题。防热板上的固定孔位做了沉台设计，内六角螺丝锁紧后螺丝头完全沉入沉台内，不会突出表面干涉风扇风道的气流走向，避免了紊流导致的散热效率波动。

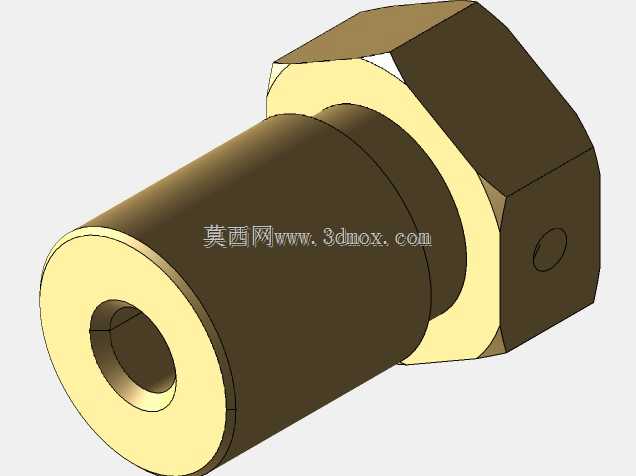

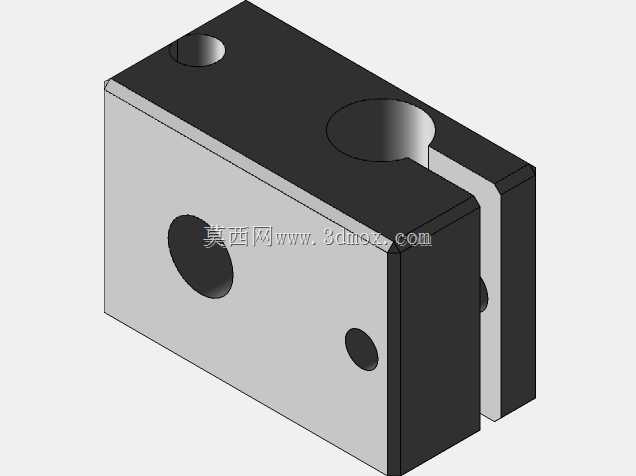

下部的加热块和喷嘴采用锥面密封配合，喷嘴的外锥面和加热块的内锥面贴合度经过公差匹配，拧紧后不需要额外生料带就能实现熔融耗材的密封，不会出现漏料渗料的问题。加热块侧面的热敏电阻安装孔和加热棒安装孔采用垂直交叉布局，加热棒产生的热量能快速均匀传导至喷嘴，热敏电阻能精准检测喷嘴尖端的实际温度，温度控制误差能控制在±1℃以内，打印不同熔融温度的耗材时都能稳定控温，不会出现温度波动导致的打印层厚不均、拉丝等问题。喷嘴的流道采用渐变收敛设计，从进料端的2mm直径平滑过渡到出料端的0.4mm直径，没有台阶死角，耗材熔融后流动阻力更小，挤出更顺畅，就算是添加了碳纤维、玻璃纤维的改性耗材，也能减少流道磨损，延长喷嘴使用寿命。

整个热端的所有零件都采用标准化尺寸设计，和市面上主流的E3D系列配件完全通用，后期维护更换零件时不需要额外定制，不管是个人玩家改装设备，还是批量组装桌面级3D打印机，都能直接适配安装，不需要额外修改机架结构。
