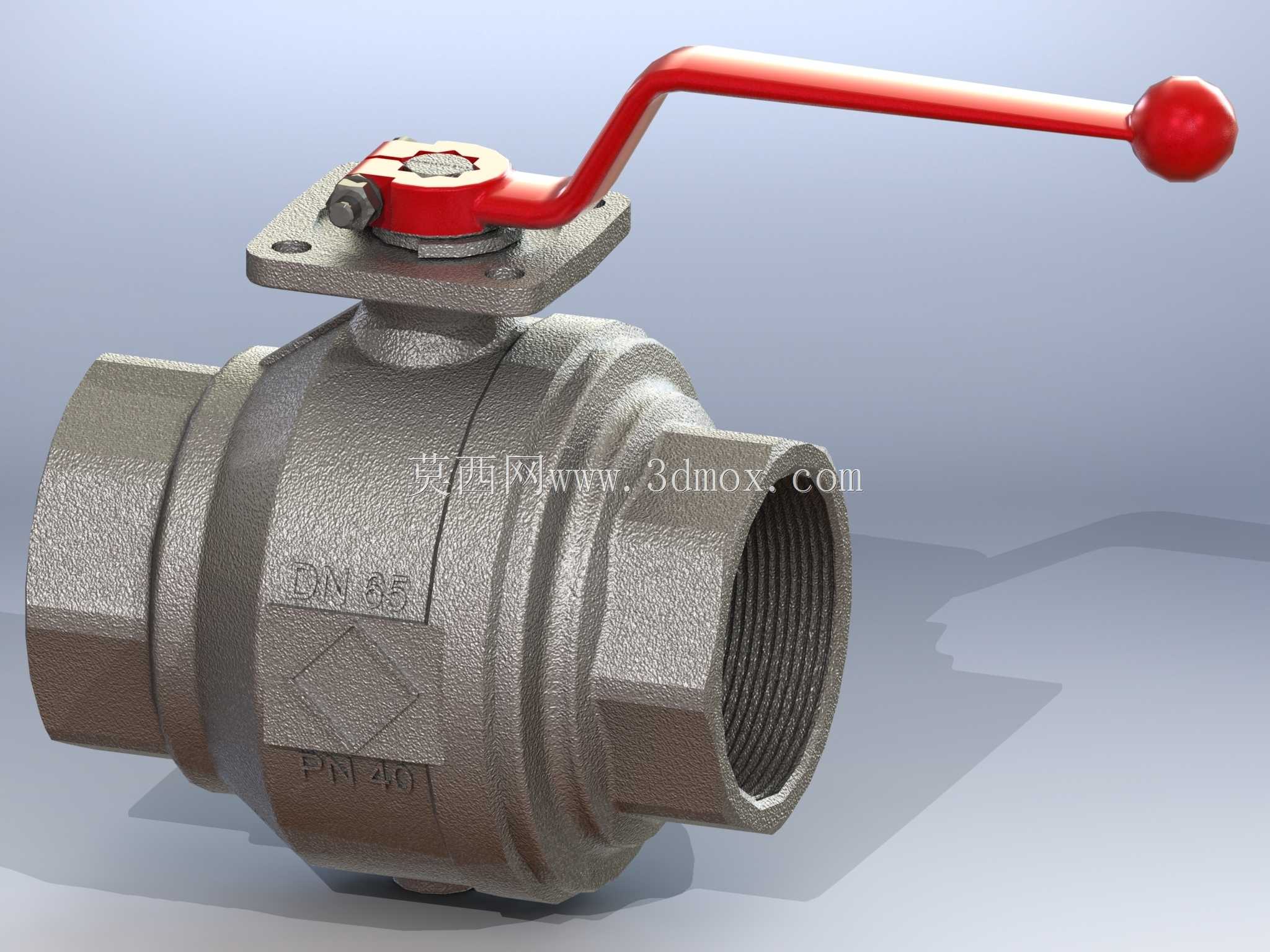

内螺纹连接球墨铸铁手动球阀结构

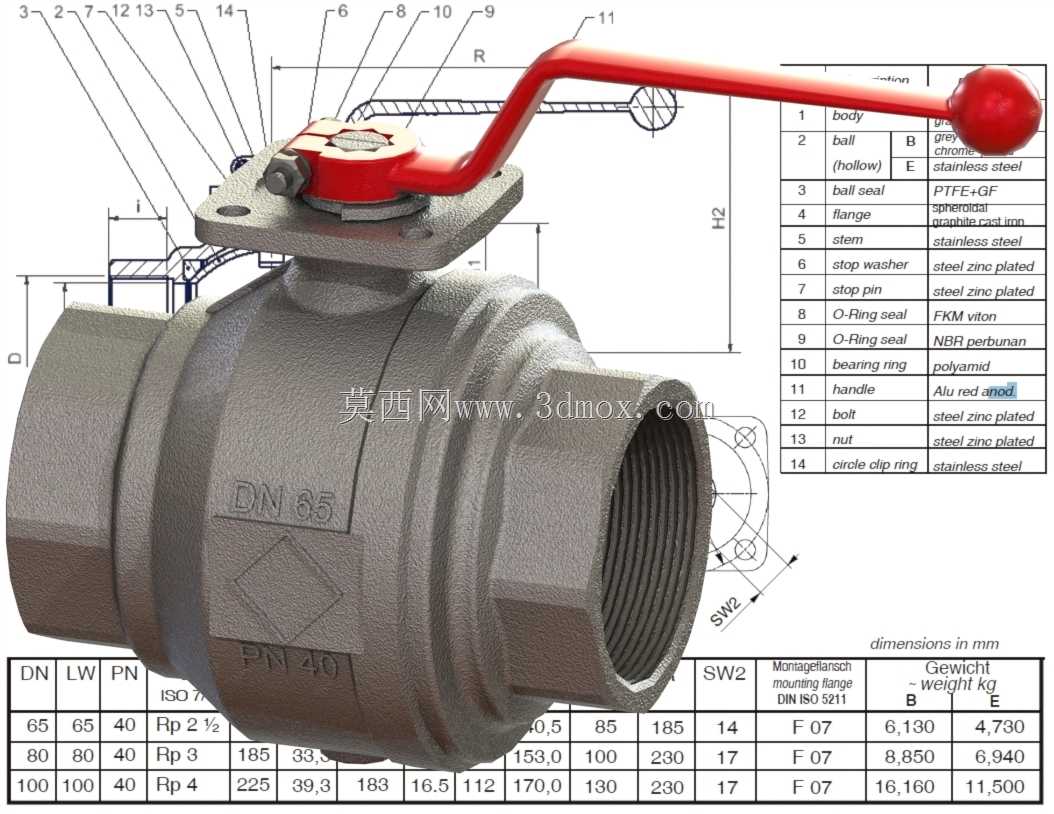

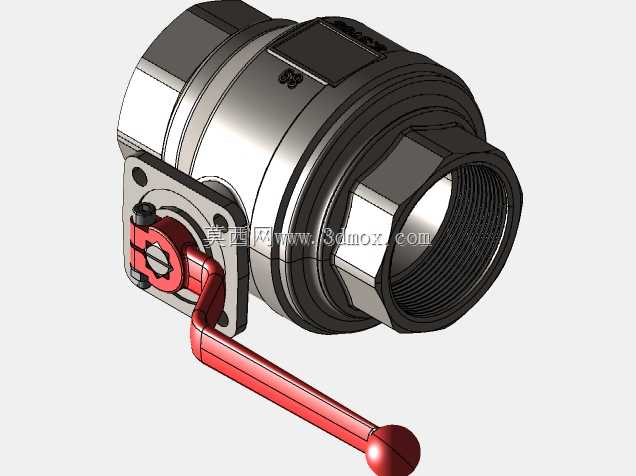

球墨铸铁材质的阀体铸造后，内腔流道的同轴度偏差是加工环节最容易踩的坑，一旦球芯安装座与两端螺纹接口不同心，关闭状态下的密封面就会出现单侧压合过紧、另一侧存在微隙的问题，带压工况下跑冒滴漏的隐患会直接拉低整阀的使用寿命。这款球阀的中法兰连接座做了加厚凸台设计，铸造时预留的加工余量比常规薄法兰款多出1.2mm，数控车削装夹时可以直接以凸台外圆为定位基准，一次装夹就能完成法兰端面、密封槽、阀杆安装孔的加工，不用二次掉头找正，能把形位公差控制在0.03mm以内，避免多工序装夹带来的累计误差。手柄与阀杆的连接采用扁方加定位销的结构，不是常见的方榫套合，扁方的两个平行面铣削时做了0.02mm的过盈配合量，装配时用铜棒轻敲到位后穿入横销，就算现场频繁开关操作，手柄也不会出现松旷打滑的情况，不会出现开关不到位导致的球芯偏转。阀杆处的多层密封槽没有做等宽设计，最外侧的防尘槽宽度比内侧的O型圈槽窄0.8mm，装配时橡胶防尘圈卡入后不会因为介质压力波动被挤出，内侧的FKM密封圈受压后能完全填充槽内间隙，就算输送带细微颗粒的介质，也不会出现颗粒嵌入密封面磨损阀杆的问题。两端内螺纹的入口处做了1.5mm的45度导向倒角，现场安装时不用刻意对准螺纹，管道外螺纹顺着倒角就能顺利旋入，不会出现螺纹错牙咬死的情况，也能避免安装时生料带被挤入阀腔卡滞球芯。阀体表面的铸造标识凸台做了下沉0.3mm的设计，后续喷涂防锈漆时标识不会被漆层覆盖，现场巡检时能快速识别通径与压力等级，不用额外挂设标识牌。球芯的流通孔做了倒圆角处理，不是直切的锐边，介质高速流过时不会在孔边形成紊流，能降低管路的流阻噪音，也减少了介质中杂质对孔边的冲蚀磨损，就算长期用于给排水或者轻度腐蚀性介质管路，球芯的流通效率也不会出现明显衰减。
