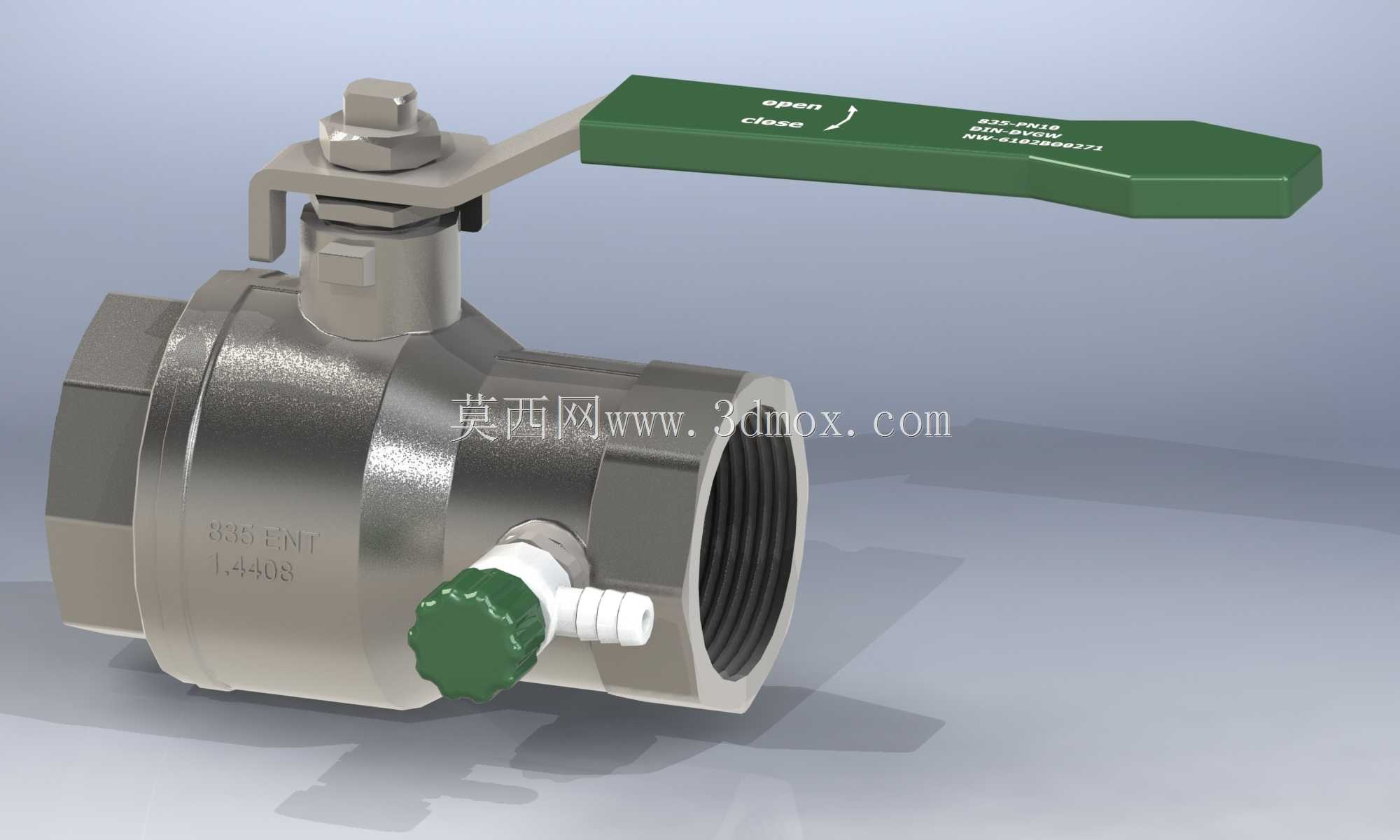

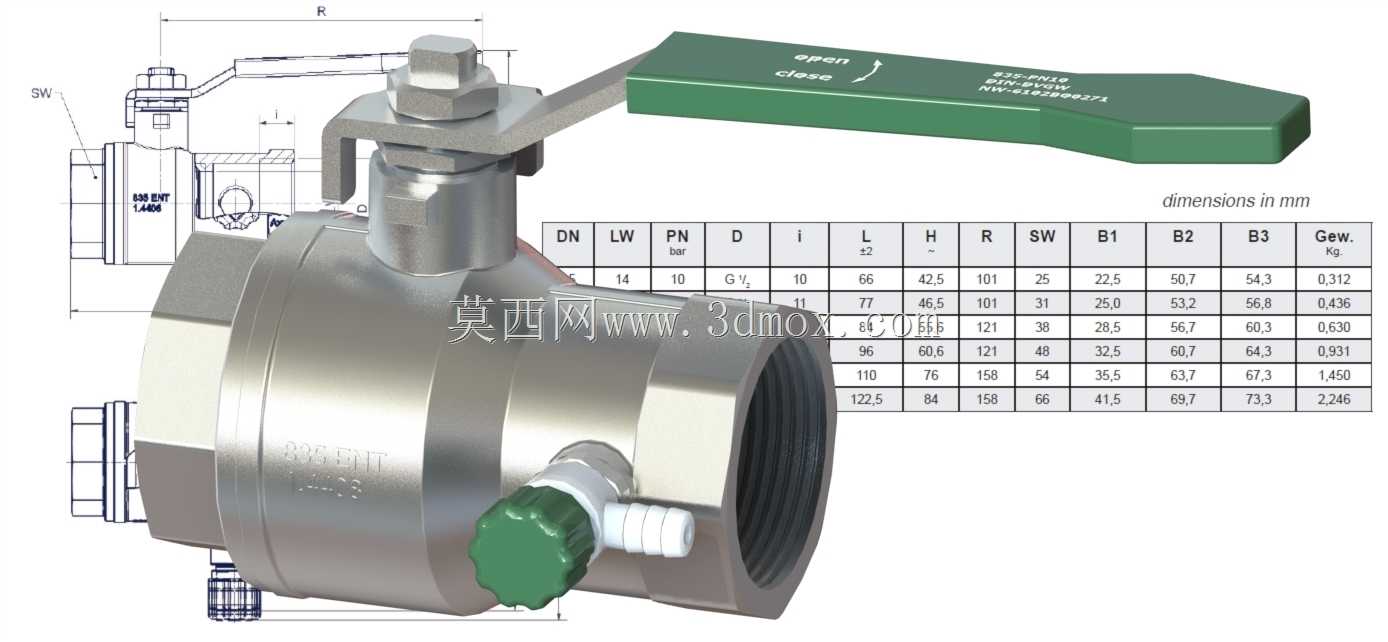

内螺纹连接不锈钢二片式球阀结构

饮用水管路现场更换阀件时，常遇到旧阀杆锈蚀抱死、拆卸时阀杆受压喷出的安全隐患，这款不锈钢球阀的结构设计刚好针对性消解了这类加工与装配端的痛点。阀杆部位做了防喷结构设计，阀杆从阀体内部装入，台阶式限位结构在阀腔带压状态下不会被介质压力顶出，加工时阀杆与阀体配合面的粗糙度控制在Ra1.6以内，既保证密封填料的贴合度，又避免长期启闭动作磨损失效。阀体采用二片式螺纹旋合结构，相比三片式球阀减少了一道外漏密封面，加工时两片阀体的配合螺纹精度控制在6H/6g，旋合后同轴度偏差不超过0.02mm，避免球体装配后出现卡滞、启闭扭矩过大的问题。手柄做了180度可换向设计，现场管路安装空间狭小时，无需拆卸阀体即可调整手柄操作方向，手柄与阀杆的连接采用扁方定位，配合锁紧螺钉防松，长期频繁启闭也不会出现手柄打滑空转的情况。阀体下部预留了DN25-DN50规格的排气孔接口，管路初次充水时无需拆卸阀件即可排出腔体积气，避免气蚀损伤球体密封面，排气孔的连接螺纹做了软密封辅助结构，小口径软管连接后可360度旋转调整方向，适配不同现场的排水接管需求。球体密封面采用精磨加工，圆度公差控制在0.01mm以内，与阀座的配合预紧力经过反复调试，PN10压力等级下启闭扭矩控制在15N·m以内，手动操作无需额外辅助工具。填料压盖采用可调式结构，长期使用出现填料渗漏时，无需停压拆解阀体，仅需均匀拧紧压盖螺栓即可补偿填料磨损量，大幅降低现场运维的工作量。所有过流部件均采用符合饮用水标准的不锈钢材质，内腔流道做了圆弧过渡处理，没有介质滞留的死角，避免长期使用后滋生细菌影响水质，流道通径与连接管道内径完全一致，流阻系数仅为0.08，大流量供水工况下不会产生明显的压力损失。
