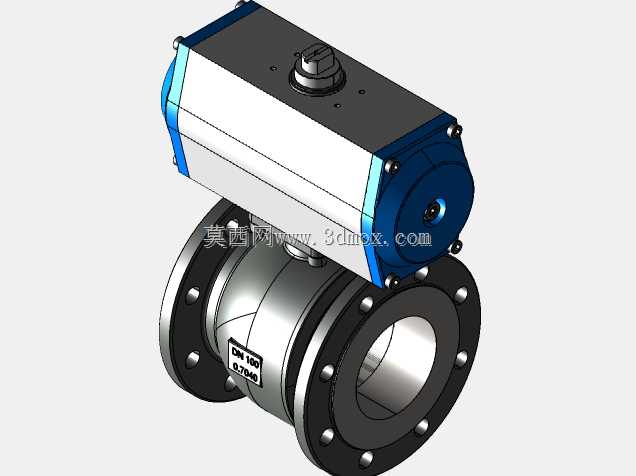

气动法兰式球阀工业结构设计

化工管路现场常遇到气动球阀执行器与阀体同轴度偏差导致的阀杆卡涩问题，长期带压工况下还会出现密封面偏磨、内漏超标的隐患，这套结构在设计阶段就针对这类现场痛点做了针对性的公差适配调整。阀体两端的法兰连接面做了0.02mm的平面度公差约束，螺栓孔采用跨中分布设计，既适配国标GB/T9119的法兰对接尺寸，也能避免现场安装时螺栓对位偏差带来的附加应力，法兰密封槽的深度公差控制在±0.015mm，能适配不同硬度的橡胶、四氟垫片，不用在现场反复调整垫片压缩量就能满足1.6MPa工况下的密封要求。上方的气动执行器与阀体的连接支架做了一体化定位止口设计，止口与阀杆的同轴度公差控制在Φ0.01mm以内，执行器输出轴与阀杆采用扁方传动结构，相比传统平键连接能消除键侧间隙带来的回程误差，阀门开关到位的位置重复精度能控制在0.5°以内，适配需要精准调节流量的工况场景。阀杆处的密封采用双O型圈加填料压盖的复合结构，O型圈槽的边角做了R0.2的圆角过渡，避免安装时刮伤密封圈导致外漏，填料压盖预留了1.5mm的压缩余量，现场长期使用出现密封磨损时，不用拆解阀门就能通过压紧压盖补偿密封量，大幅降低运维成本。球体表面做了硬化处理的结构预留，表面粗糙度要求达到Ra0.8，和阀座密封面的贴合宽度控制在2mm，既保证密封比压满足零泄漏要求，也不会因为接触面积过大导致开关扭矩过高，匹配的气动执行器扭矩选型留了1.5倍的安全系数，即使在介质含少量颗粒的工况下也能正常开关，不会出现卡滞。执行器顶部的阀位指示器做了防脱落结构，和输出轴采用过盈配合加顶丝固定，现场长期振动也不会出现指示偏移，两端的气路接口采用标准G1/4螺纹，接口位置做了沉台设计，安装气管接头时不会因为扳手空间不足导致密封不严。整个结构的所有棱角都做了倒角处理，没有尖锐边角，既避免安装运维时划伤操作人员，也能减少喷涂时的漆料堆积，外观漆面的附着力更强，在户外工况下使用也不容易出现锈蚀脱落。
