四轴热线数控泡沫切割设备结构设计

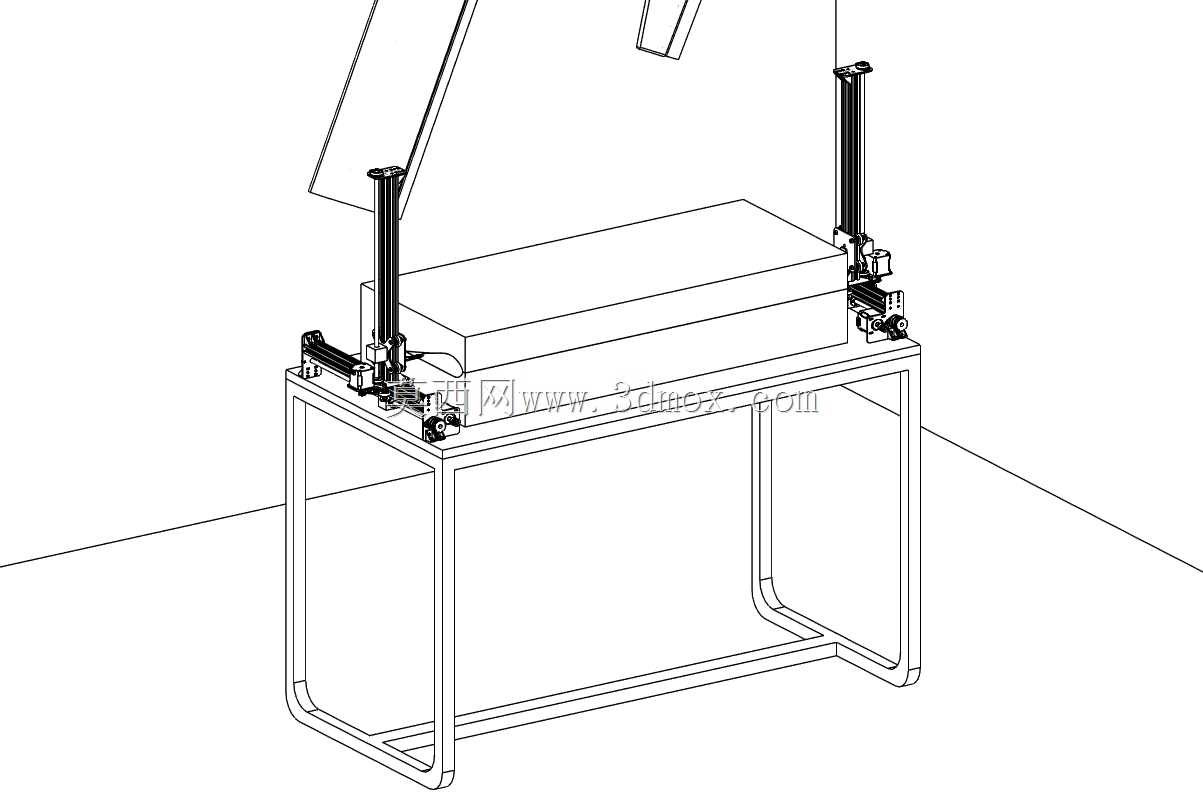

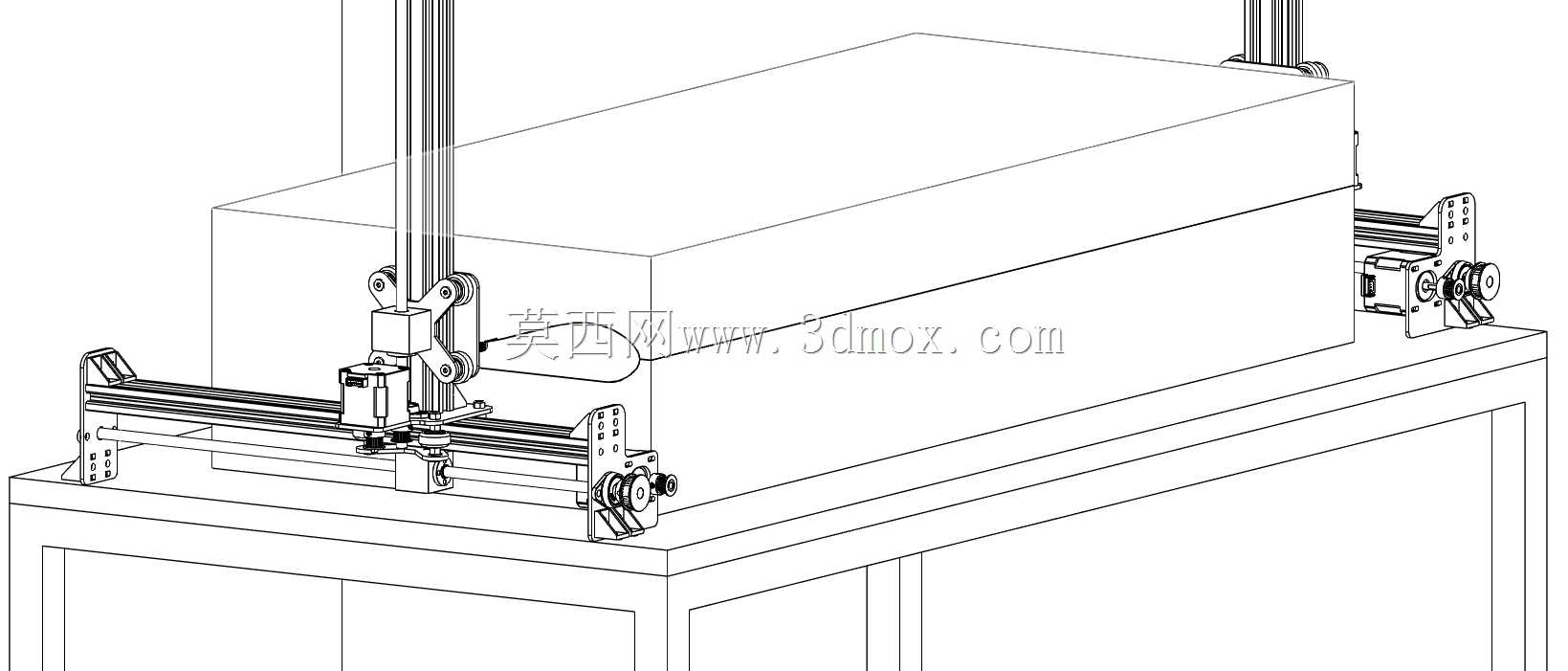

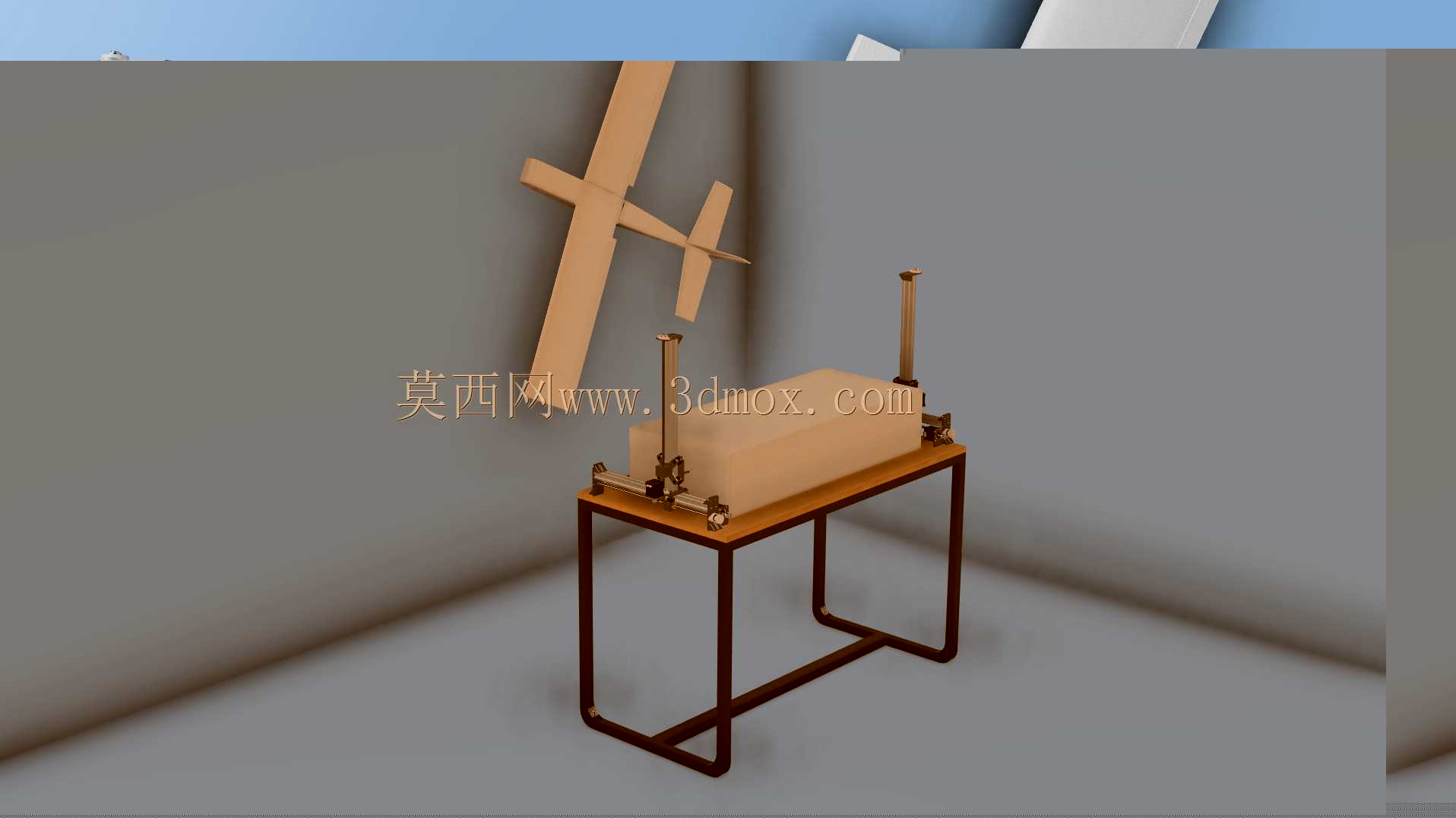

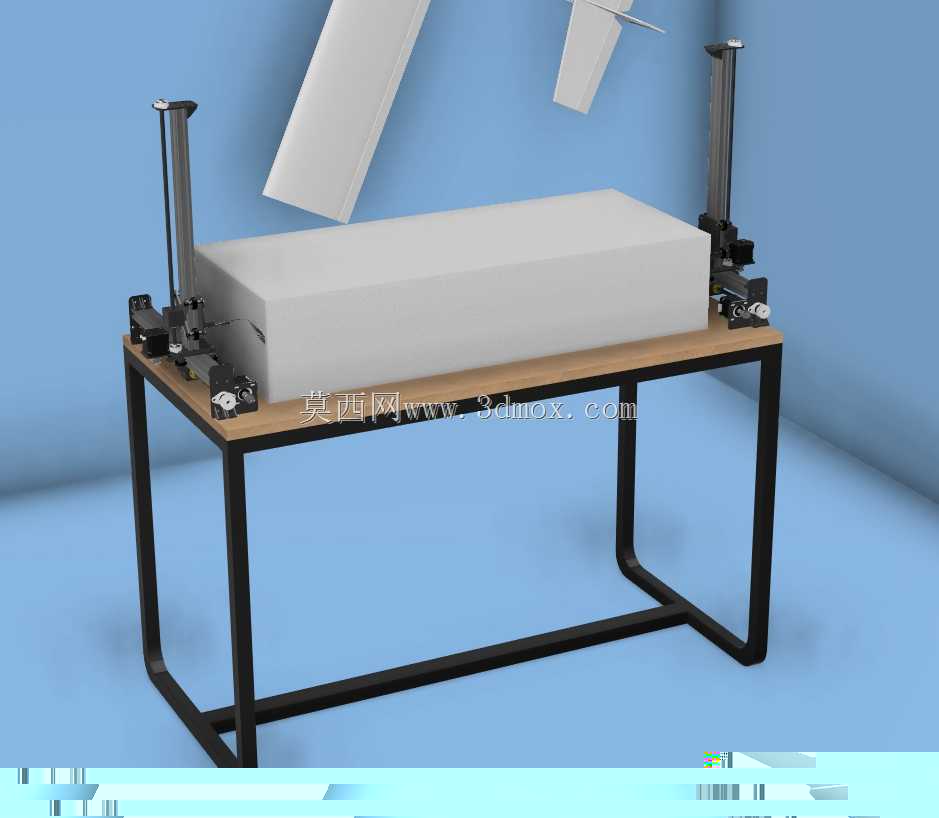

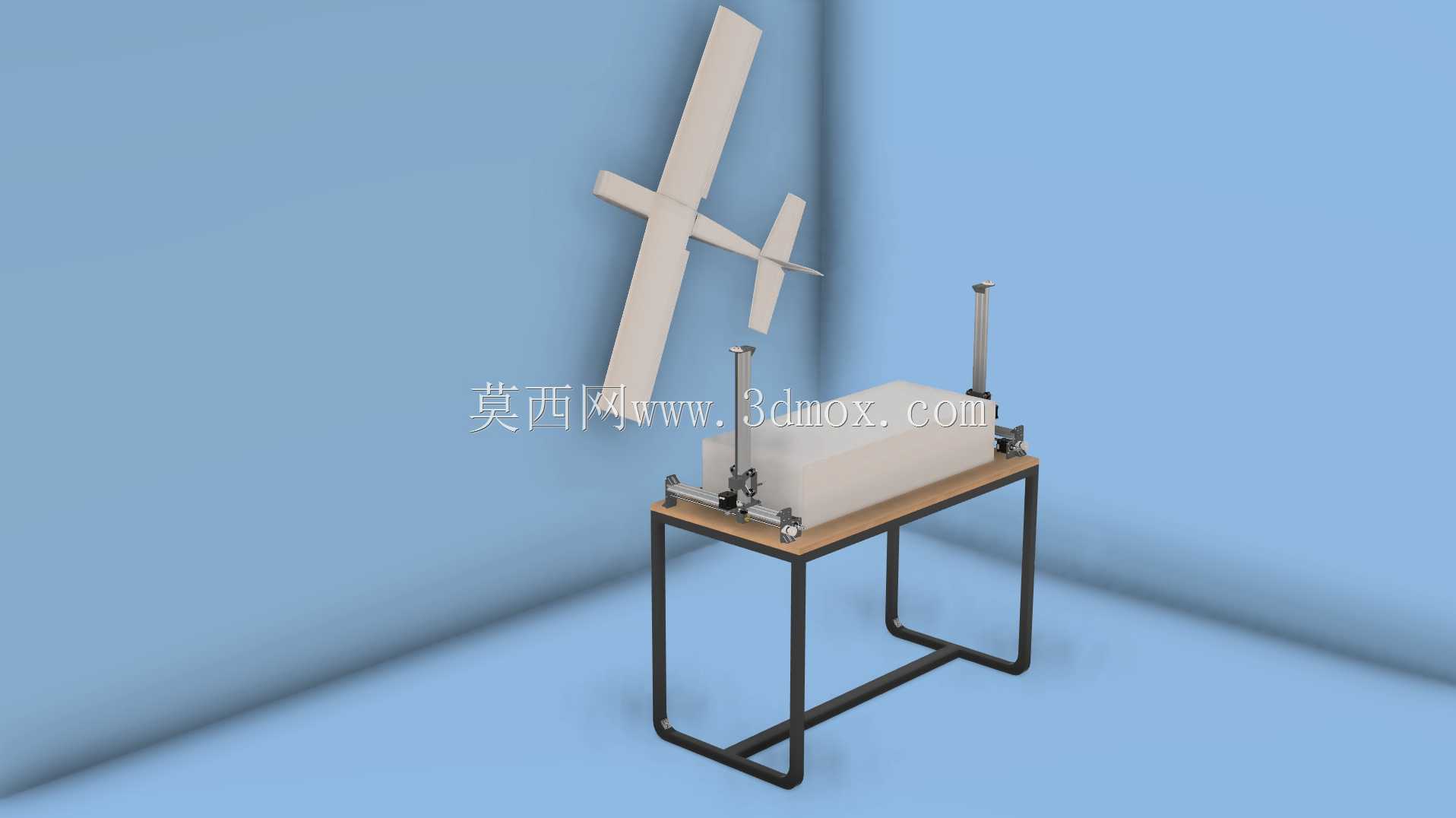

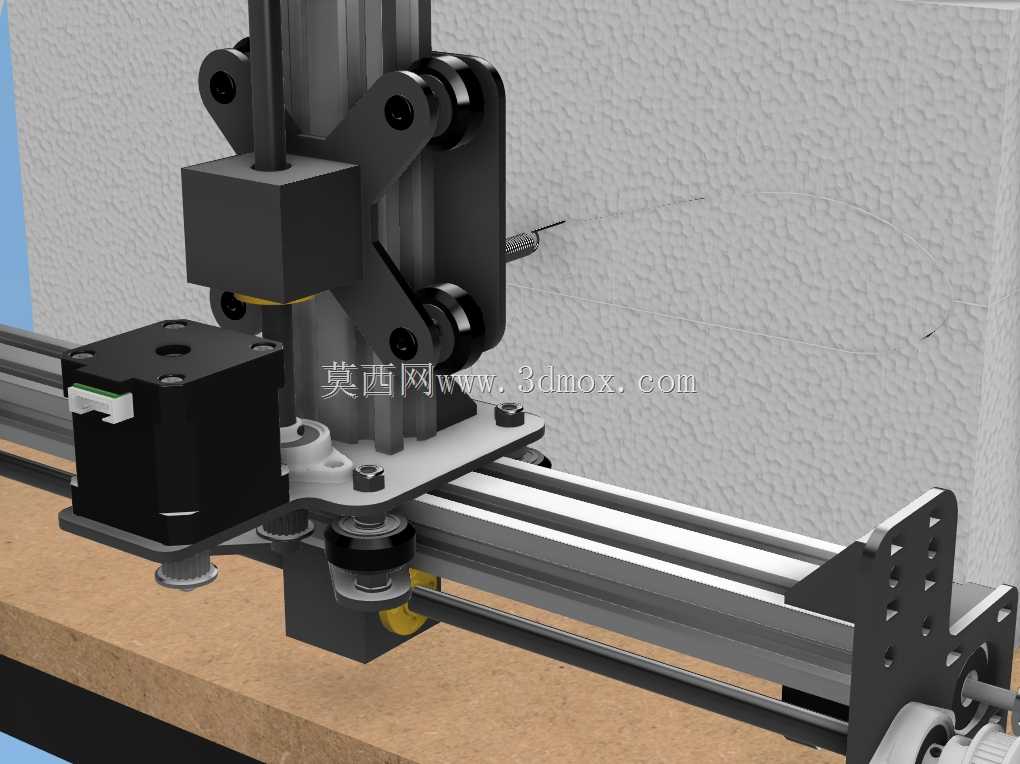

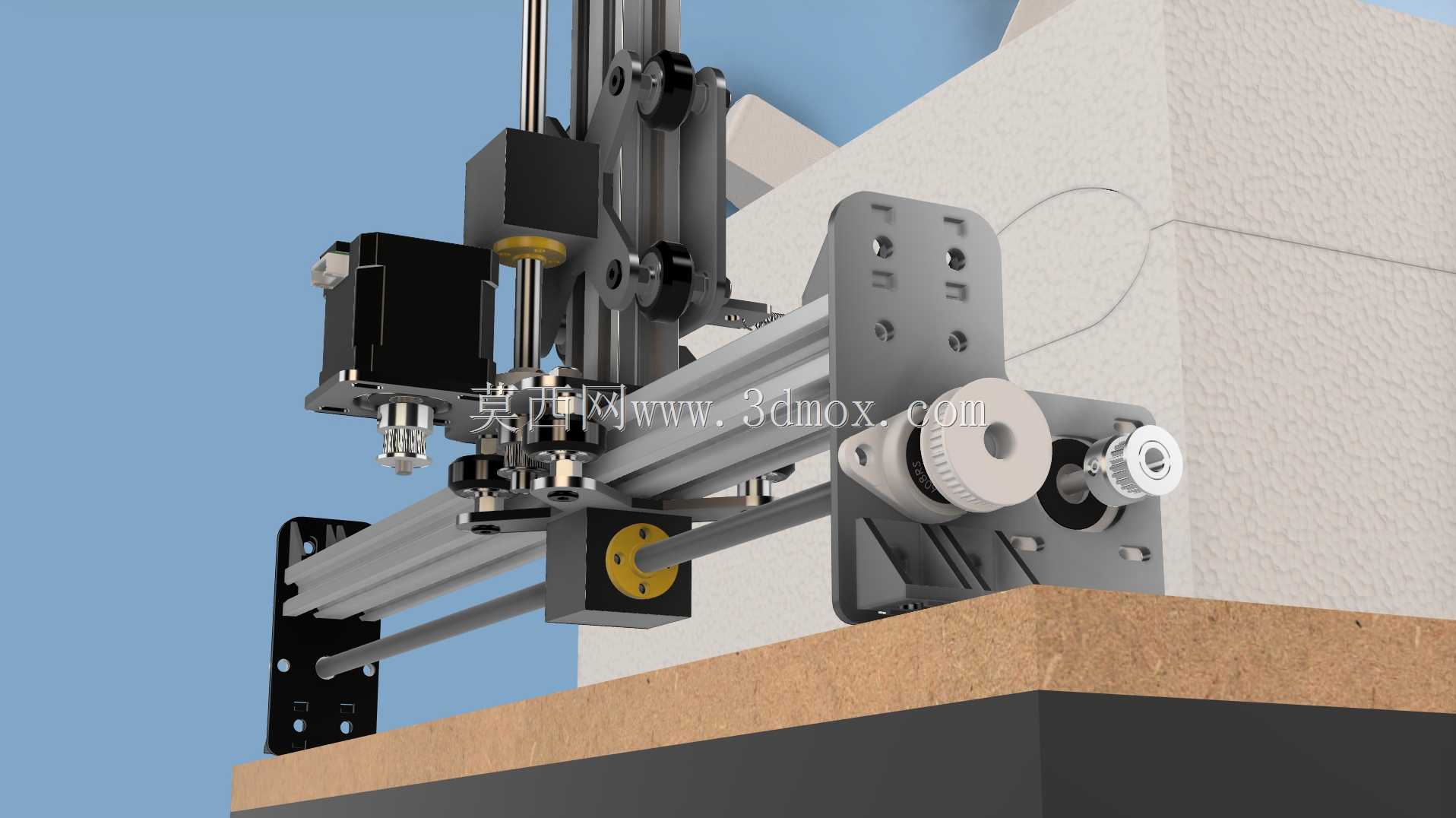

泡沫类异形构件加工长期存在切边毛刺多、曲面轮廓走形、厚料分层切割错位的痛点，常规单轴热线切割设备仅能完成平面直切，遇到带弧度的包装内衬、建筑泡沫模芯、文创泡沫造型时，需要多次翻面装夹，累计装夹误差能达到2mm以上，后续打磨修型的工时甚至超过切割本身。这套四轴结构的切割设备，从加工适配角度把热线的走刀自由度拉满，竖向布置的长悬臂集成了多组导向轮，热线张紧力可以通过悬臂末端的调节组件动态补偿，避免热线受热伸长后出现松垮抖振，切割100mm以上厚度的泡沫料时，切面不会出现中间鼓凸的波浪纹。悬臂侧面排布的多组走线轮不是冗余设计，每一组的槽宽都和常用的镍铬热线直径匹配，换线时不需要额外调整导向间隙，热线从轮槽中心穿过，高速走丝时不会出现偏磨断线的问题，连续工作8小时的断线率能控制在1%以内。设备底部的承托平台预留了网格状的定位槽，装夹不同尺寸的泡沫胚料时，可以快速插入定位挡块，不需要反复打表找正，胚料放上去就能锁定位置，切割带倒扣的复杂轮廓时，四轴联动的轨迹可以让热线始终和切面保持垂直，不会出现常规斜切带来的切面倾角误差。悬臂和底座的连接位置做了隐藏式的走线通道，供电线和信号线都从结构内部穿过，加工时产生的泡沫碎屑不会附着在线缆表面，也避免了热线高温烫坏线缆的隐患。设备的驱动组件全部布置在悬臂的上端，切割区域没有外露的传动部件，泡沫碎屑不会卡进传动缝隙里，日常清理只需要用压缩空气吹净平台表面即可，不需要拆解结构清理导轨丝杠。针对泡沫材料热熔切割的特性，热线的供电回路做了分段功率适配，切割薄料时自动降低加热功率，不会出现切边烧糊发黄的问题，切割厚料时功率自动提升，保证热线穿过胚料全程的温度一致，切面光滑度可以直接达到组装要求，不需要后续二次打磨。
