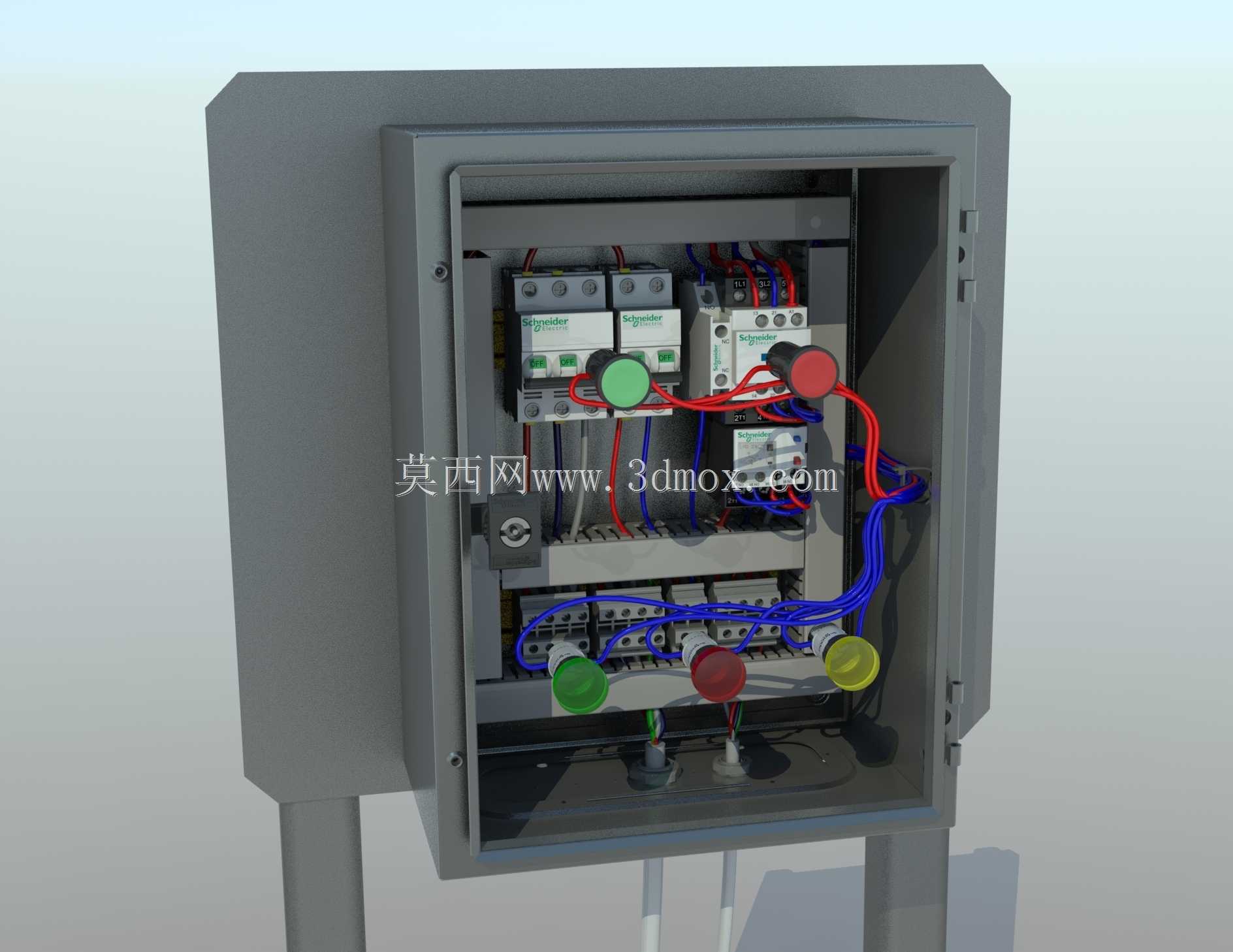

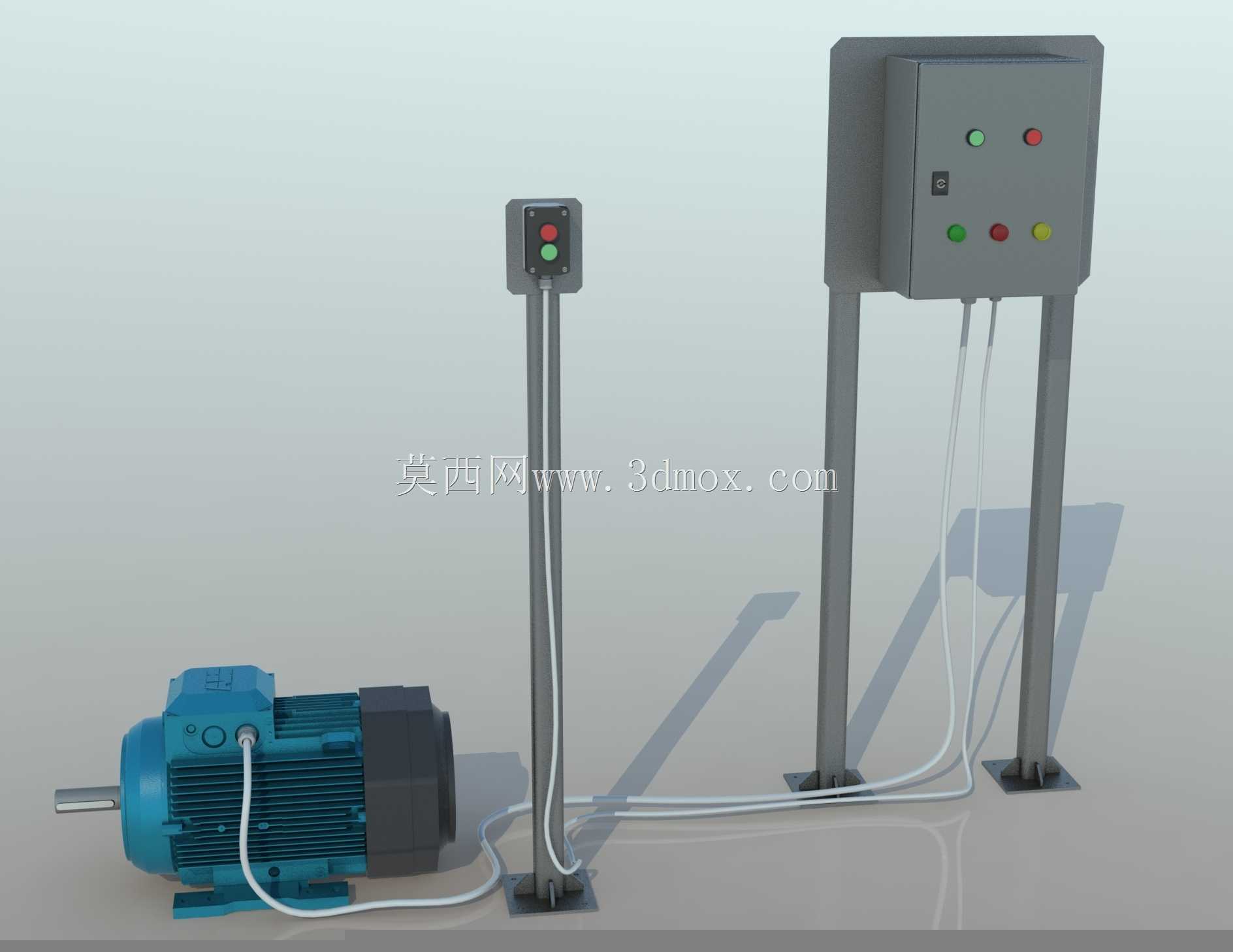

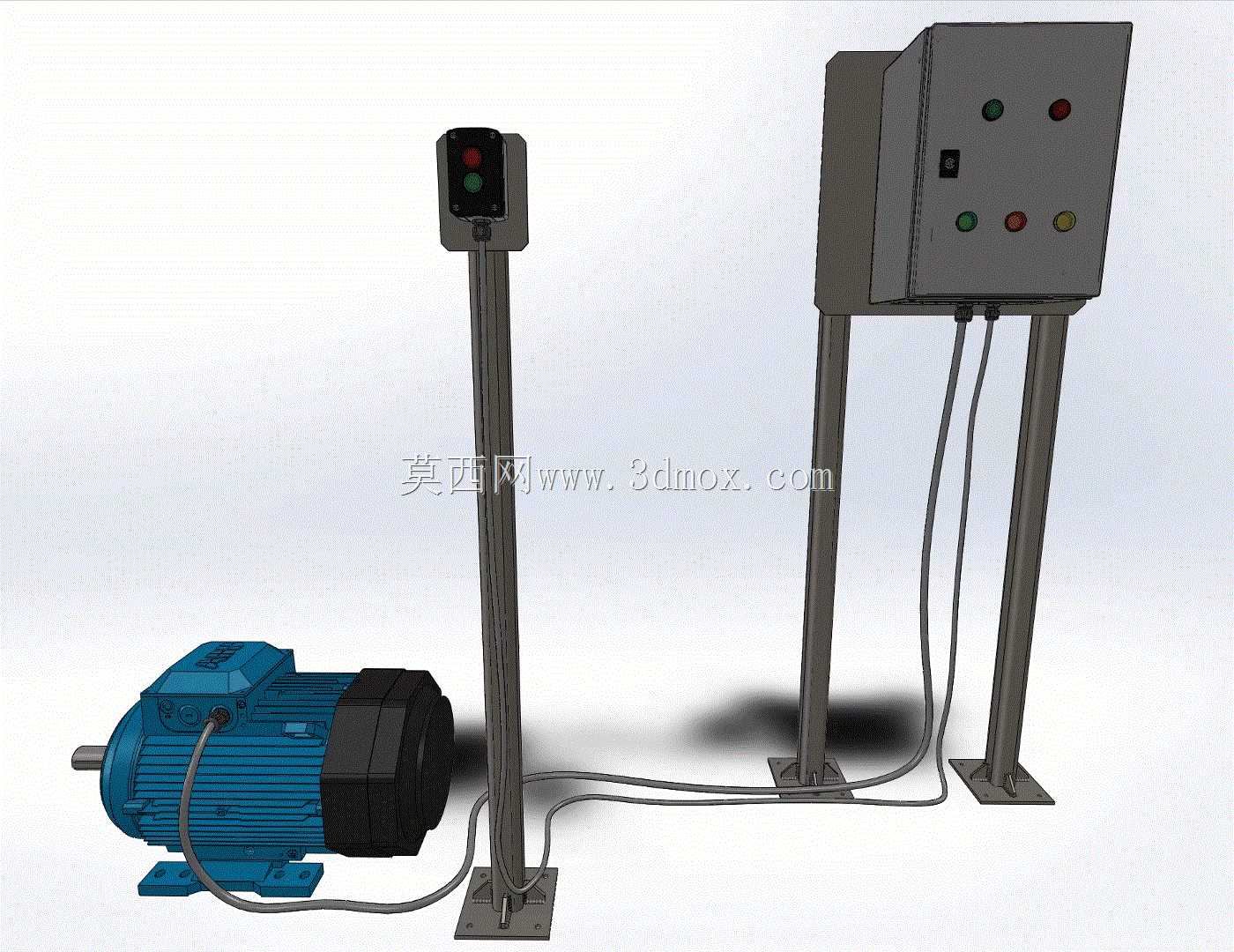

本地远程双控直接启动电气柜结构设计

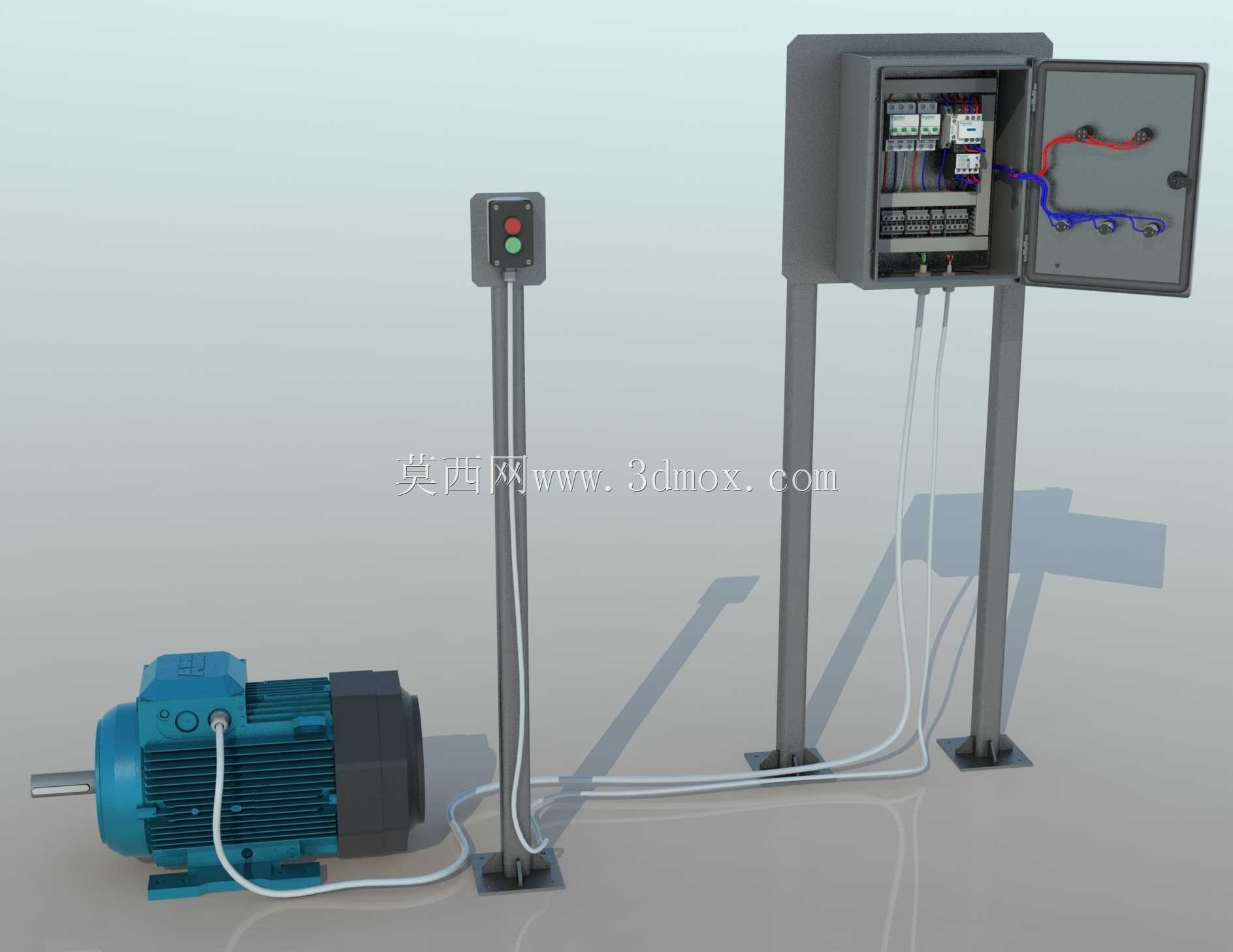

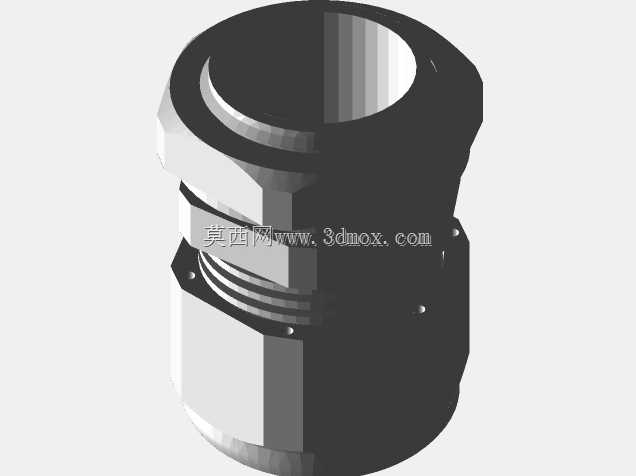

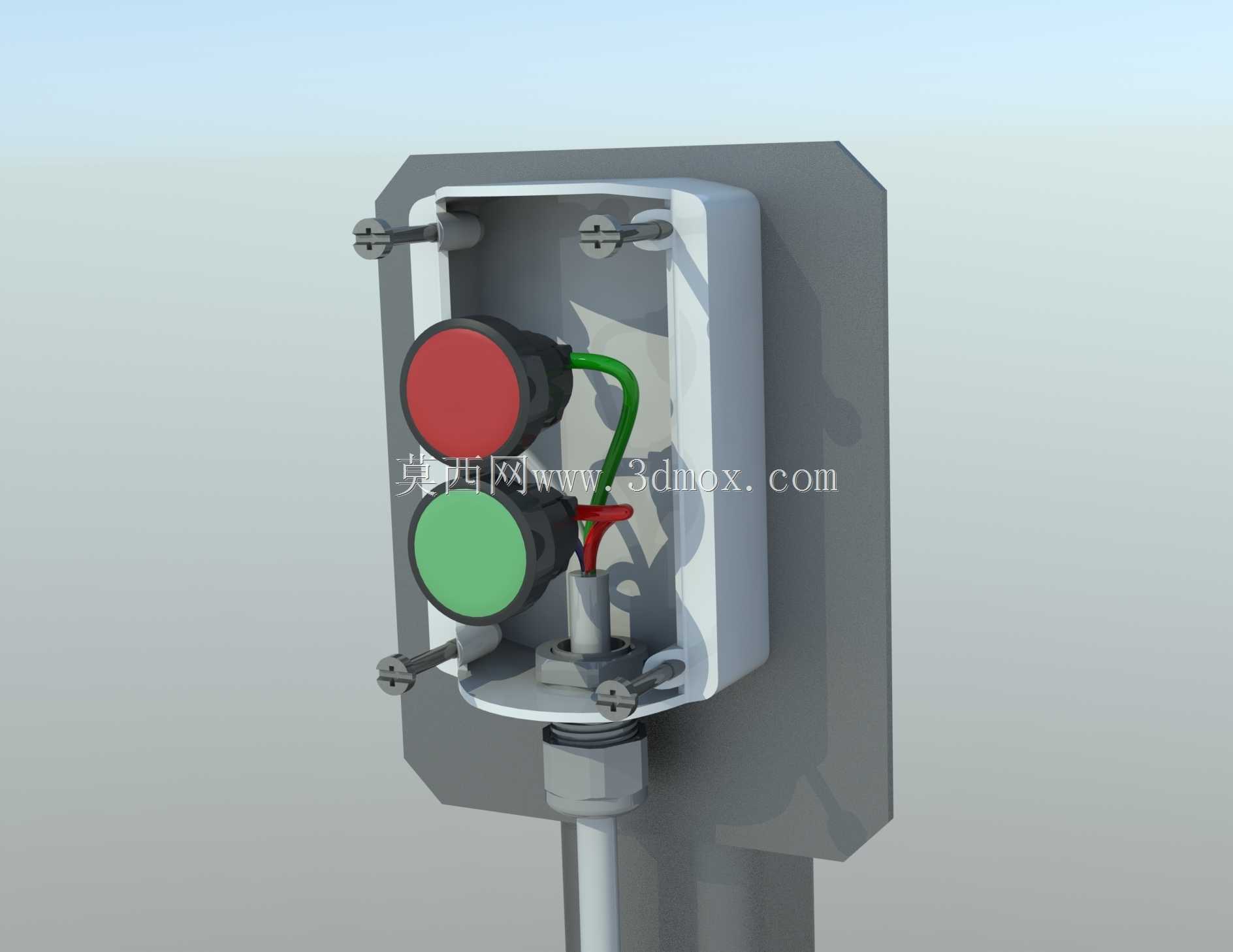

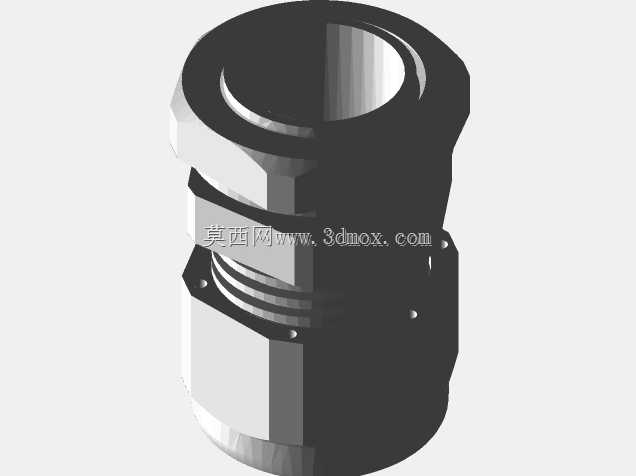

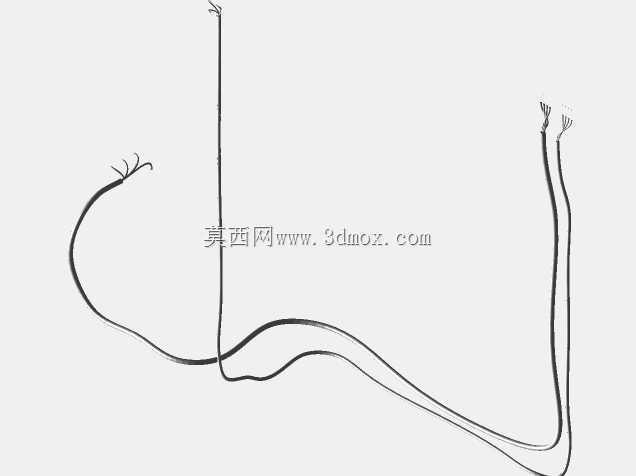

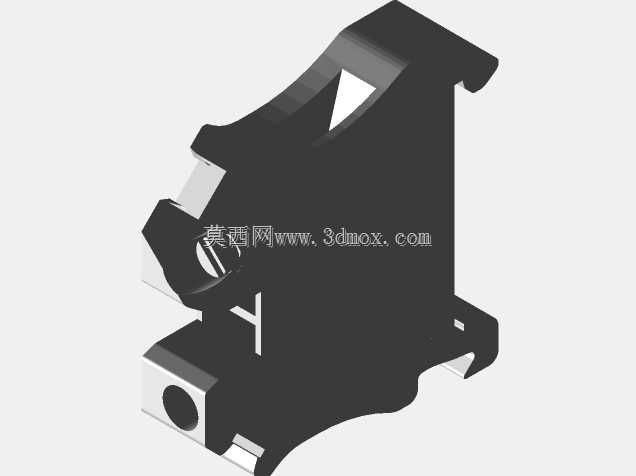

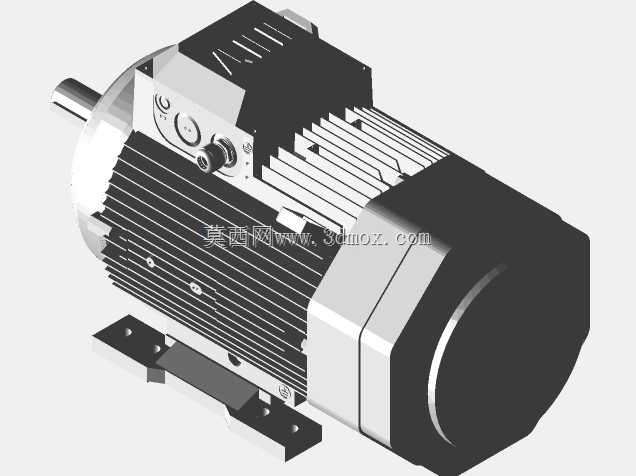

车间现场的直接启动柜常出现柜内走线杂乱、远程控制信号受动力线干扰、元件排布拥挤导致检修空间不足的问题，这款电气柜的结构设计恰好针对这些现场痛点做了针对性的排布优化。柜内预留的走线槽宽度刚好适配多股动力电缆与控制线缆的分层布设，强电回路的热磁开关、接触器与弱电侧的远程控制端子排之间留出了足够的安全间距，避免电磁干扰导致远程启停信号误触发。柜门开合的铰链位置做了让位设计，即便柜内元件安装到靠近柜门的导轨边缘，开关门时也不会刮蹭到接线端子的引出线，这点在很多量产柜的设计里常被忽略，现场运维时经常出现柜门磨破线缆绝缘皮导致短路的隐患。柜内的导轨安装位预留了20%的冗余空间，后续如果要增加辅助触点或者浪涌保护模块，不需要重新打孔调整导轨位置，直接卡装就能完成扩容。接线板的排布顺序完全对照现场接线的作业逻辑，动力进线端在柜体最上方，出线端靠近柜体下部的电缆格兰头，控制回路的端子集中在柜体右侧靠近柜门的位置，远程控制的线缆可以直接从侧边的专用穿线孔进入，不需要跨越多股动力线缆，既减少了接线时的走线长度，也降低了强弱电混布的干扰风险。接触器与电机保护断路器的安装间距刚好满足散热要求，即便长时间满负载运行，柜内的空气对流也能带走元件工作产生的热量，不会出现局部积热导致元件误脱扣的情况。柜内的金属固定支架都做了圆角处理，现场穿线时不会划伤电缆的外护套，接地端子的位置设置在柜体底部的主接地点旁，所有金属构件的接地引线都能以最短路径连接，避免出现接地电阻过大的问题。远程控制的接线端子旁预留了标识条的安装位，现场调试时可以直接标注每个端子对应的控制功能，后续运维排查故障时不需要对照图纸逐根找线，大幅缩短故障排查的时间。
