可自定义尺寸双门电气柜体结构设计

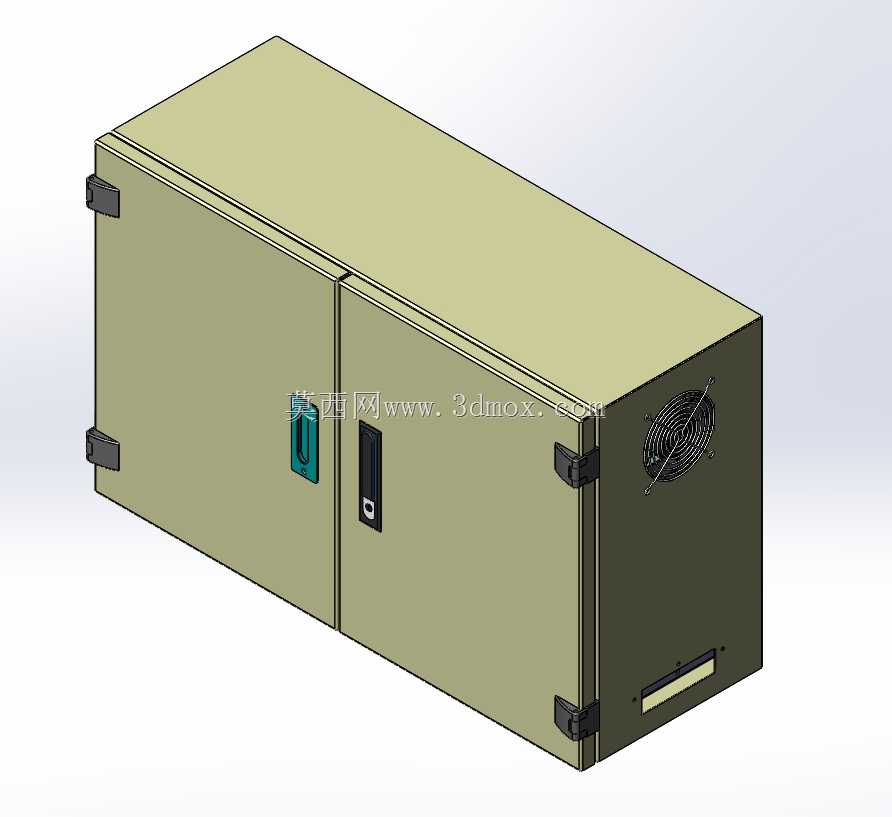

这款双门电气柜体主要面向工业车间配电、小型设备集成电控、户外临时作业供电防护等场景使用，能够为内部安置的断路器、接触器、接线端子排、小型PLC控制模块等电气元器件提供稳定的封闭防护空间，隔绝生产现场的粉尘、飞溅切削液、意外磕碰等外界干扰，保障电气回路长期稳定运行。在实际使用场景中，这类柜体既可以独立落地安装作为车间局部区域的配电中转节点，也可以通过侧边安装孔固定在设备机架侧面，作为单机设备的专属电控承载单元，适配生产线改造、非标设备定制、老旧设备电控升级等多种工程需求。

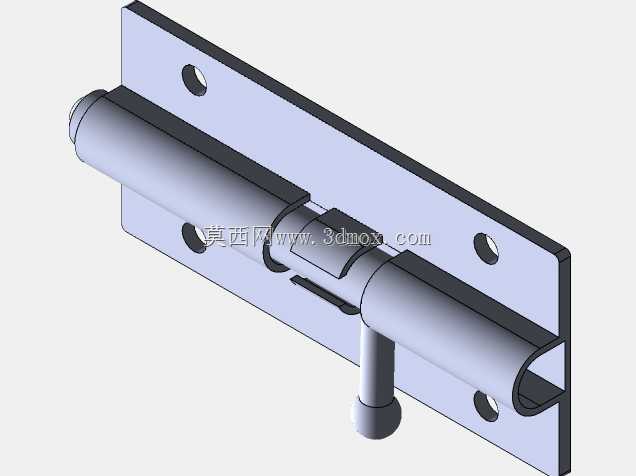

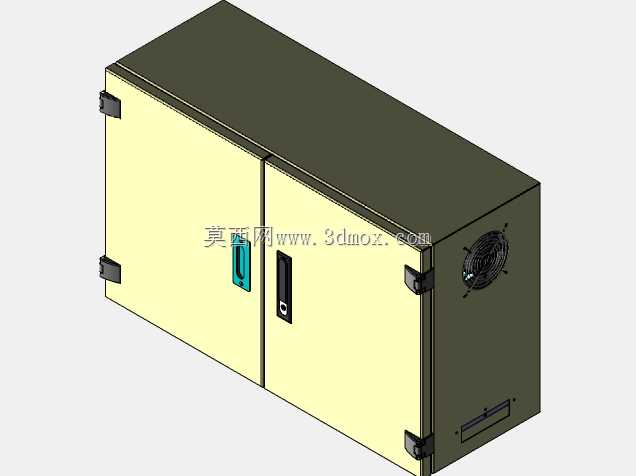

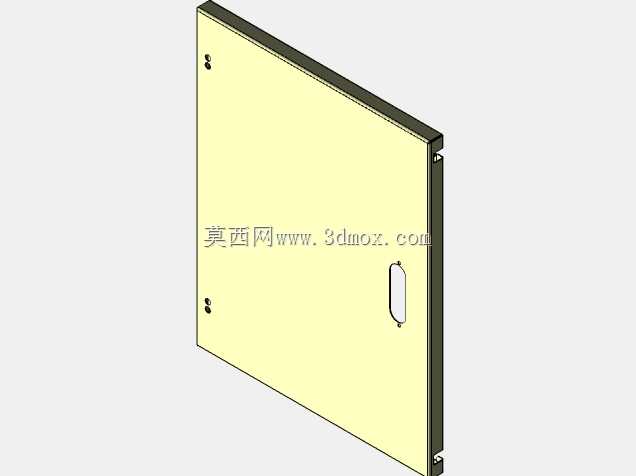

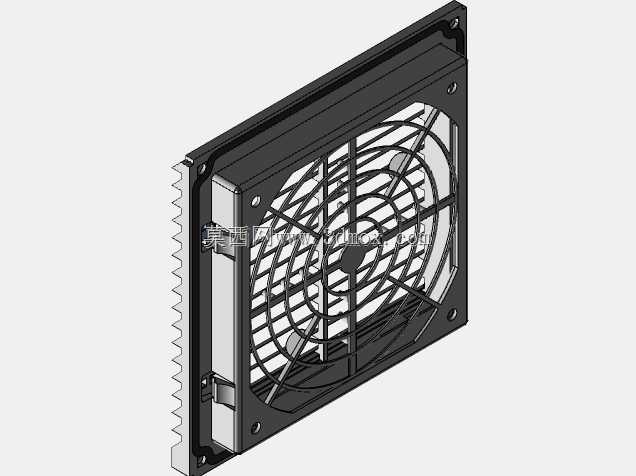

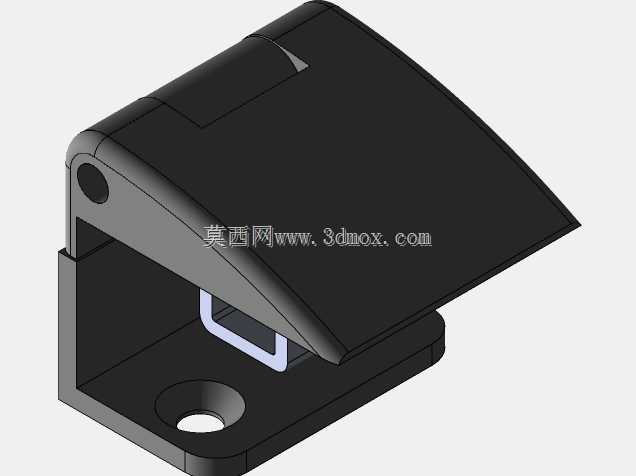

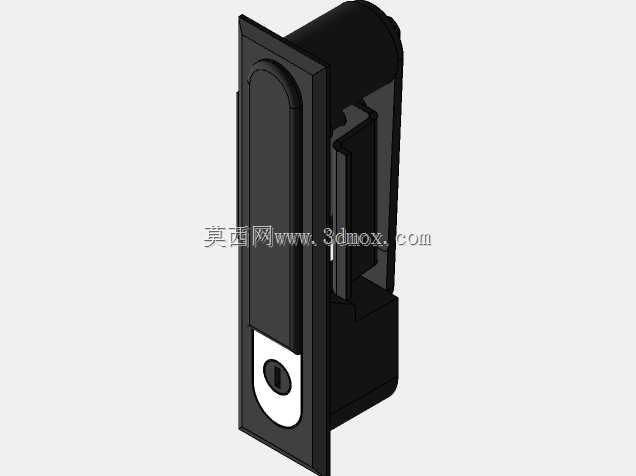

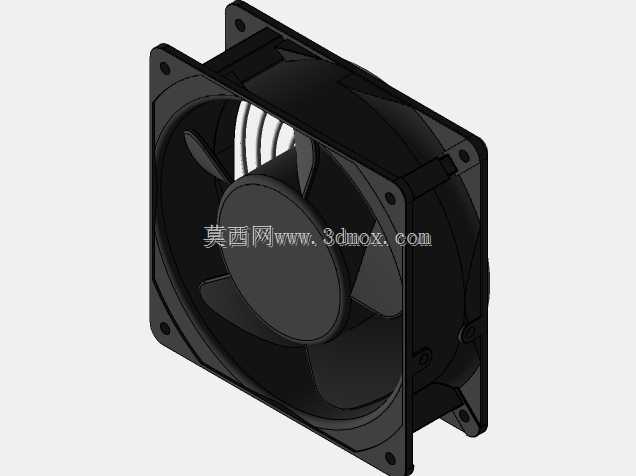

从功能特性来看，这款柜体采用双开门结构设计，相比单门柜体拥有更宽的操作开口，日常检修维护时可以完全敞开正面操作空间，无需侧身探入柜体内部即可完成接线、元器件更换、线路排查等操作，大幅降低后期运维的操作难度。柜体侧面预留了散热风扇安装位，可根据内部元器件的发热功率选配对应规格的轴流风扇，配合柜体下部的通风槽形成冷热空气对流通道，避免密闭空间内热量堆积导致元器件过热降效。柜体侧边配置的快拆式锁扣与正面门锁配合，既可以实现柜门的快速开合，也能在日常运行时锁紧柜门，避免无关人员误触内部带电部件，满足工业现场的安全防护要求。

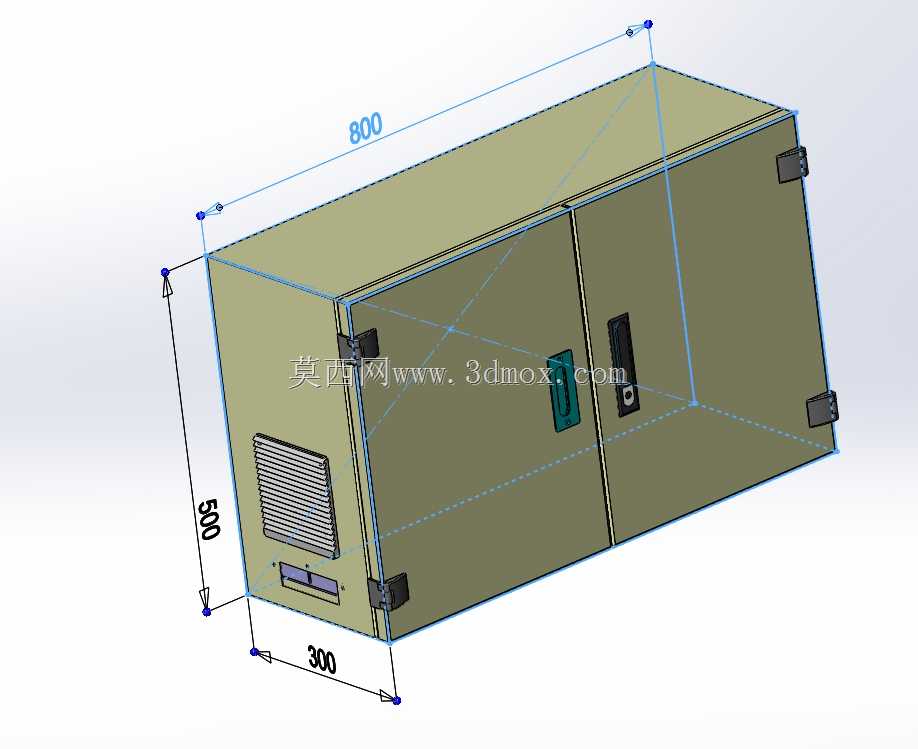

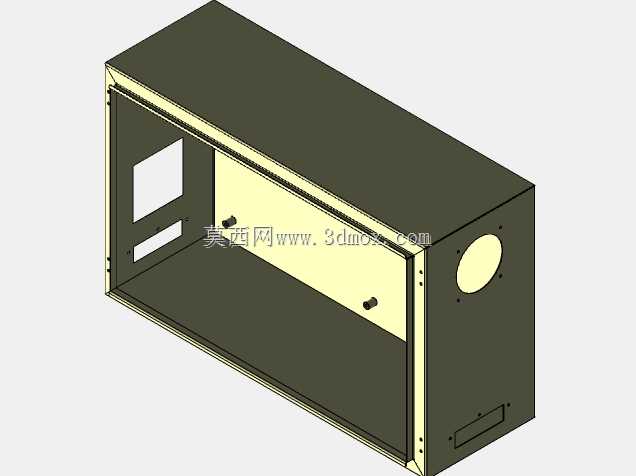

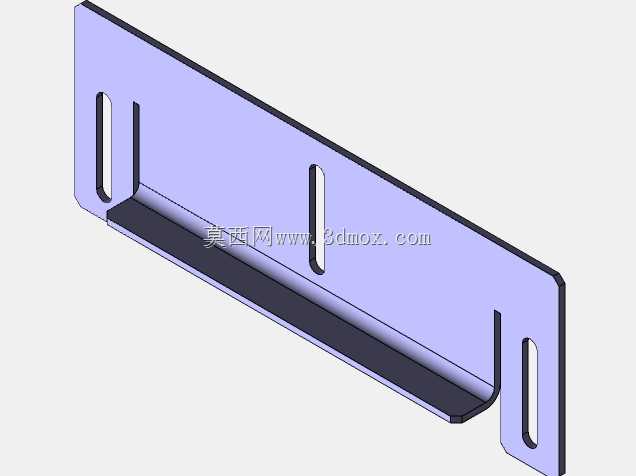

在设计思路上，这款柜体采用参数化草图驱动的建模逻辑，所有外形尺寸均关联至顶层三维草图，使用者可以根据实际项目的元器件排布需求、安装空间限制，直接修改草图内的长宽高参数，重建模型后即可快速生成对应尺寸的柜体结构，无需重新绘制每一块板件的特征，大幅提升非标电控柜体的设计出图效率。设计过程中充分考虑了安装边界的适配性：柜体背部预留了标准的壁挂安装孔位，可直接适配常规的墙面安装支架；底部预留了线缆进出的敲落孔位置，可根据现场布线方向灵活开孔；柜体内部预留了通用安装梁的固定位，可直接适配标准尺寸的电气安装板，无需额外加工转接结构。外形尺寸的可配置特性让这款柜体能够覆盖从小型单机控制箱到中型区域配电柜的尺寸需求，板件厚度、合页位置、锁具安装位均随整体尺寸联动调整，不会出现尺寸修改后结构错位的问题，能够有效减少非标设计过程中的重复建模工作量，帮助工程师快速完成不同项目的柜体方案匹配。
