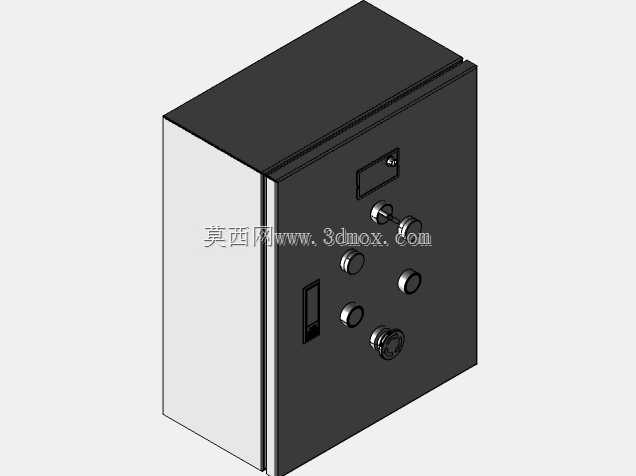

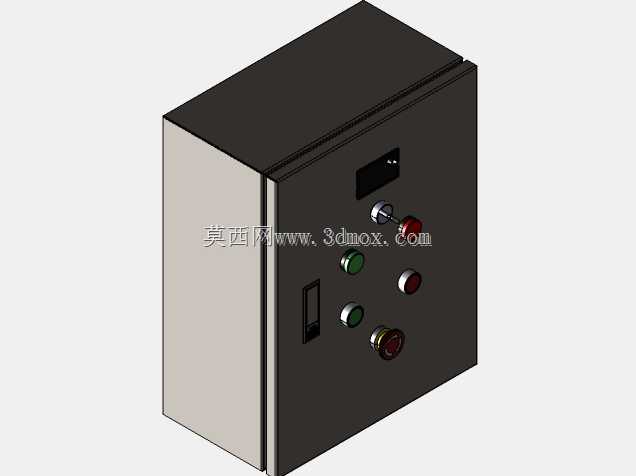

壁挂式工业电气控制箱体结构设计

车间现场的电控箱常年面临粉尘侵入、按钮误触、柜门形变漏缝的加工适配痛点，这款箱体的结构设计完全围绕落地加工的全流程细节做了针对性调整。门板与箱体侧边的折边做了15度内倾咬合结构，常规钣金折弯的90度直边在长期开关门后容易出现缝隙扩大，切削加工时的飞边也容易割伤安装人员的线缆，内倾折边在折弯工序里只需要调整一次下模角度，不需要额外增加焊接工序，就能让柜门闭合后形成迷宫式密封结构，外部的金属切削粉尘、喷淋水汽很难顺着缝隙进入箱内，咬合面的接触面积比直边结构大了三倍，长期使用也不会因为钣金回弹出现缝隙变大的问题。面板上的元件安装孔位全部做了沉台限位设计，不同直径的按钮、指示灯、转换开关对应不同深度的沉台，钣金冲压的时候一次性成型，不需要后续人工打磨孔位边缘的毛刺，安装元件时只需要把元件卡入沉台就能自动对齐中心，不会出现常规开孔安装时的歪斜偏移，拧动固定螺母的时候也不会因为孔位公差出现元件跟转的问题，沉台边缘预留的0.2mm公差带刚好适配市面主流品牌的电气元件尺寸，不需要针对不同品牌单独调整冲压模具。箱体侧边的走线槽安装位做了凸起的压铆螺母柱，常规电控箱安装走线槽需要现场在箱体内壁打孔攻丝，薄钣金攻丝很容易出现滑牙，压铆螺母柱在钣金下料阶段就直接压装完成，安装走线槽时只需要对准孔位拧入螺丝即可，单台箱体的内部装配时间能缩短近四十分钟，压铆柱的拉拔力比现场攻丝的螺纹高两倍以上，后期维护拆装走线槽也不会出现螺纹损坏的情况。门板内侧的密封胶条卡槽做了燕尾槽结构，常规的矩形卡槽在胶条老化更换时很容易把残胶留在槽内难以清理，燕尾槽的收口结构能把胶条牢牢卡在槽内，开关门的震动不会让胶条脱落，更换胶条时只需要顺着槽口抽出即可，残胶不会卡在槽的死角里。箱体背部的壁挂安装孔做了腰型孔设计，上下方向预留了5mm的调节余量，现场安装时如果墙面的膨胀螺栓位置有偏差，不需要重新打孔，直接调整箱体位置就能对准固定，腰型孔的边缘做了翻边强化，薄钣金挂装长期承重也不会出现孔位撕裂变形的问题。面板上的急停按钮位置特意比其他按钮低了8mm，周围做了凸起的防护圈，日常操作时不会因为胳膊误碰触发急停，紧急情况下手掌拍下去又能刚好触碰到按钮，防护圈的高度刚好不会影响急停的触发行程，冲压成型时和门板是一体结构，不需要额外焊接防护配件，没有焊接变形的隐患。
