高散热三相异步30马力工业电机

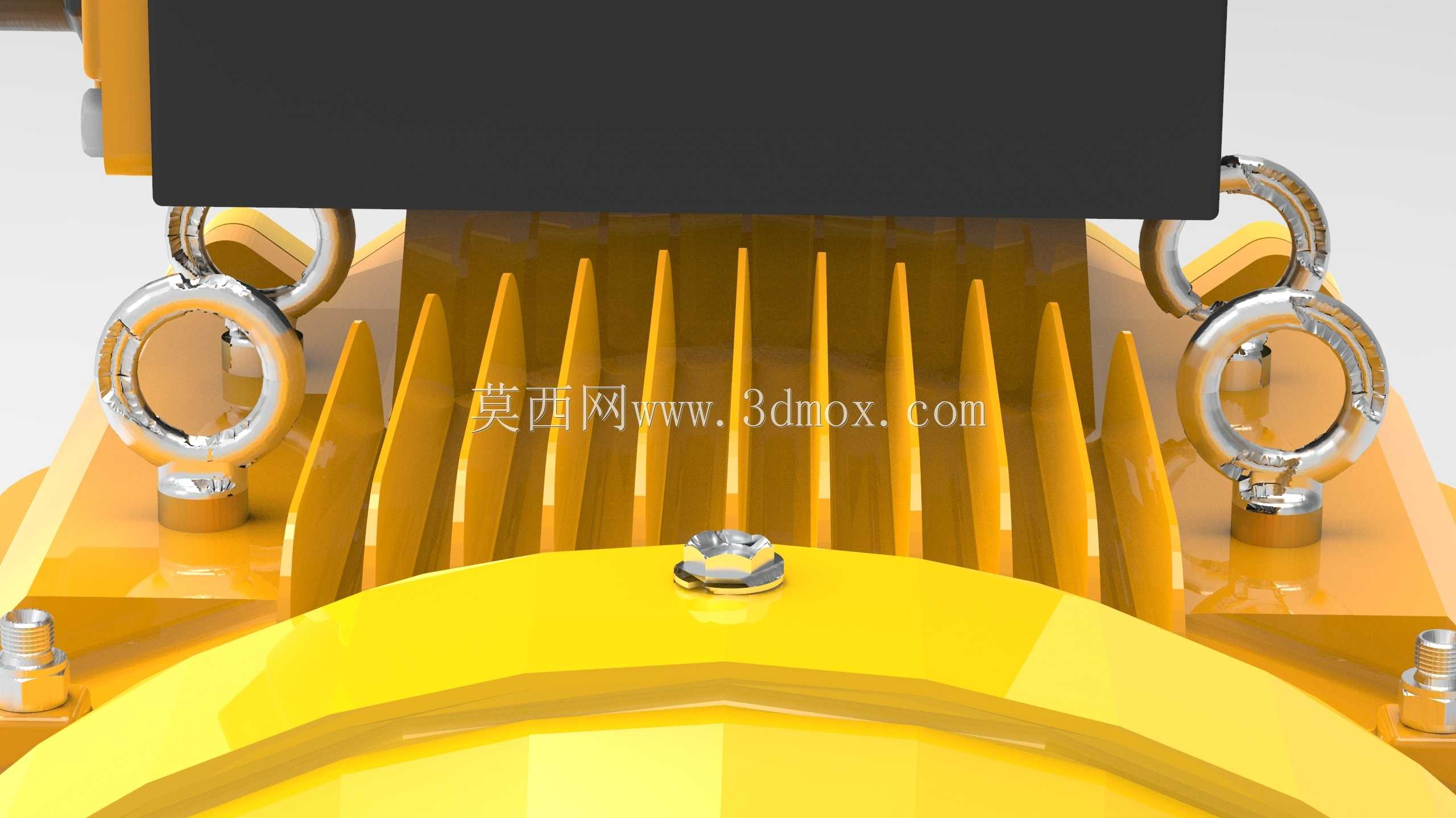

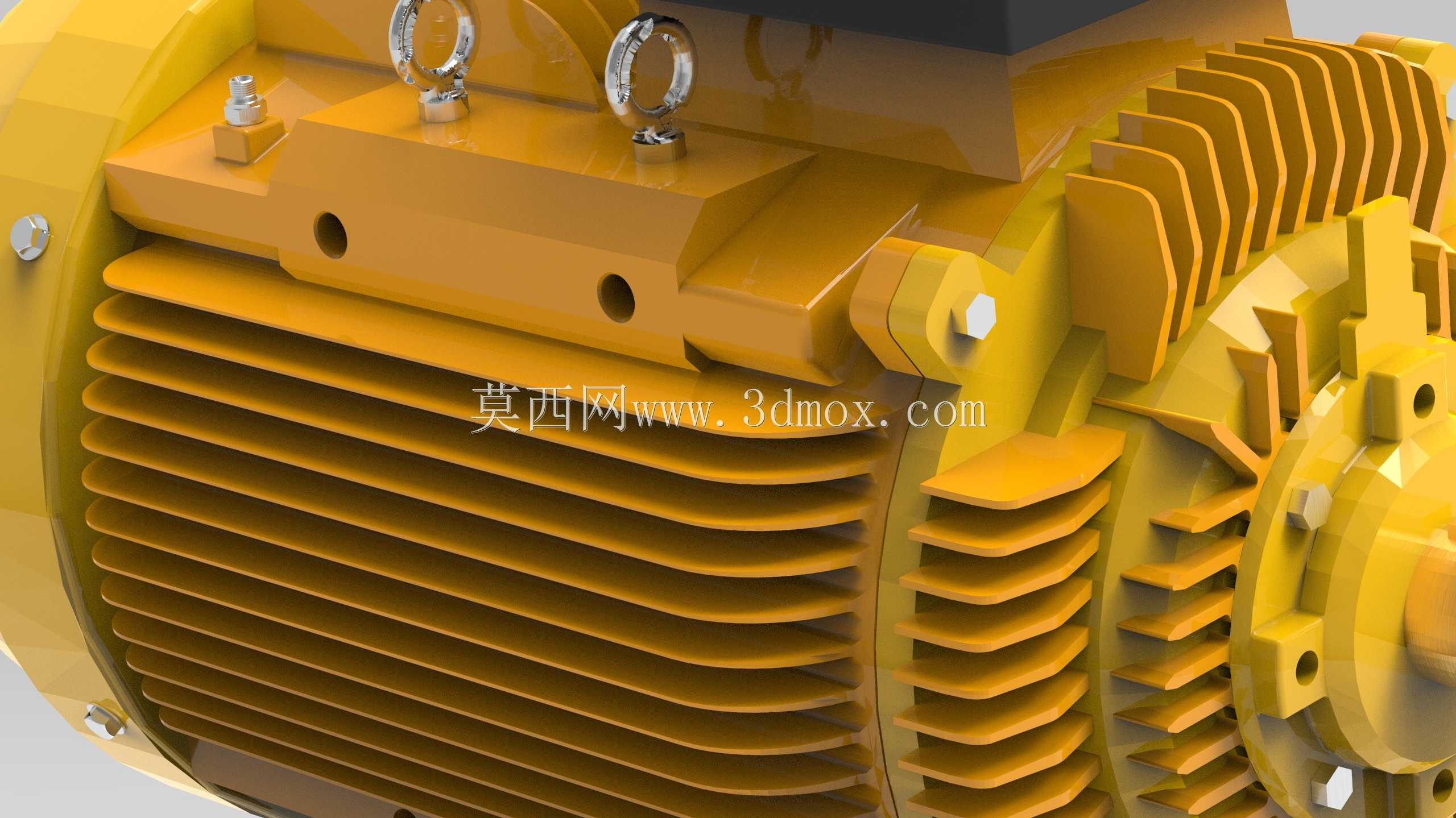

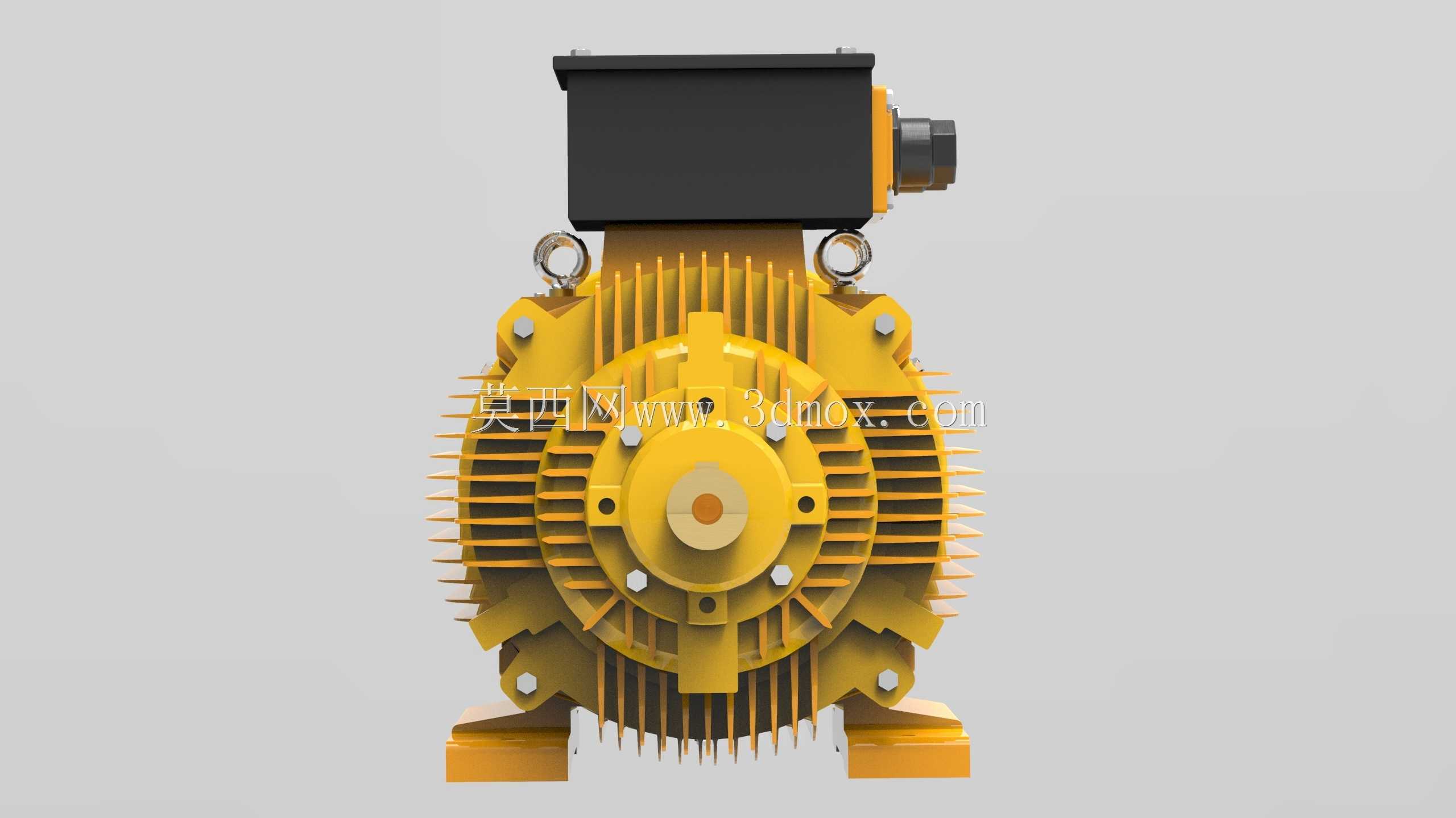

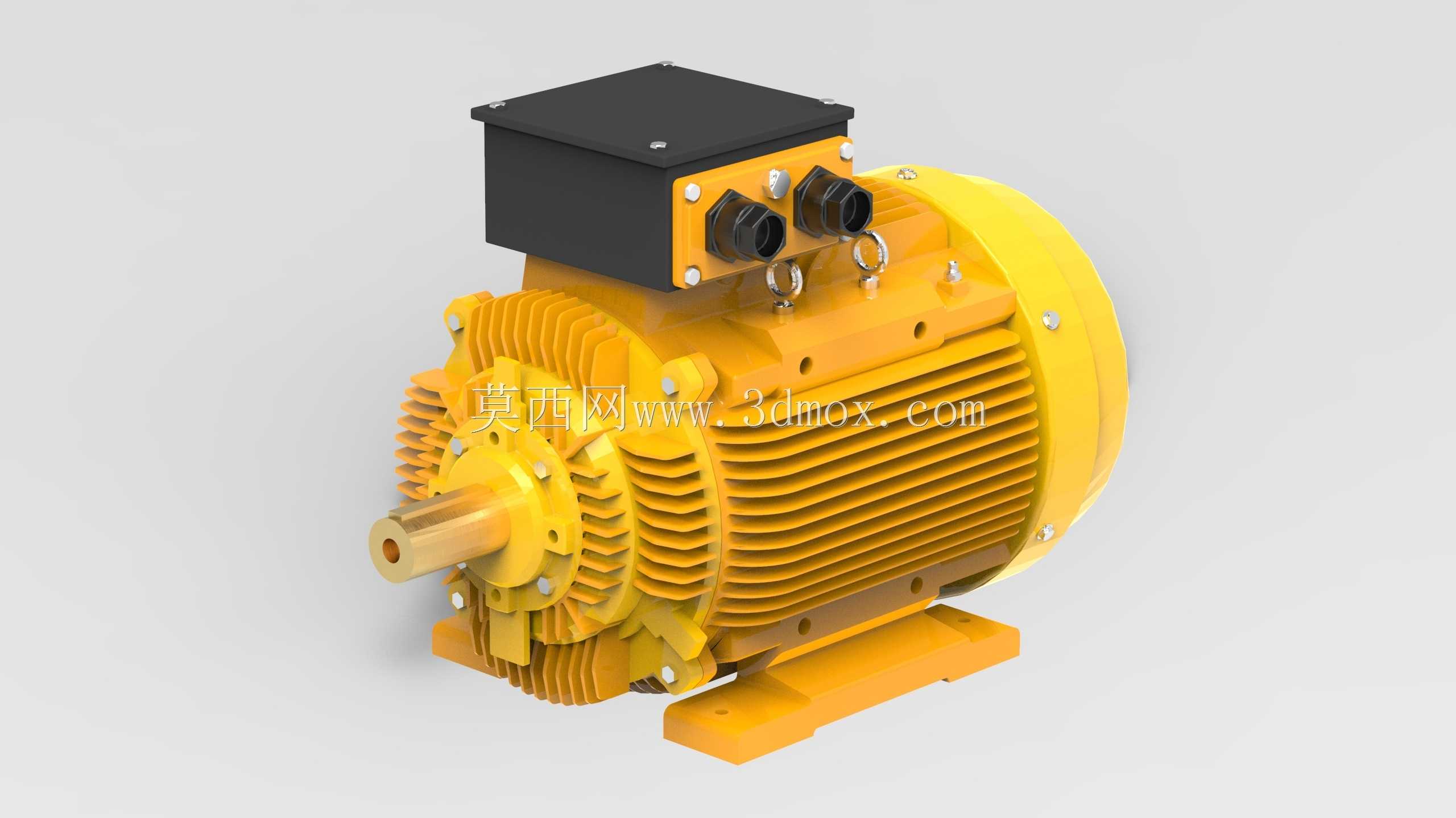

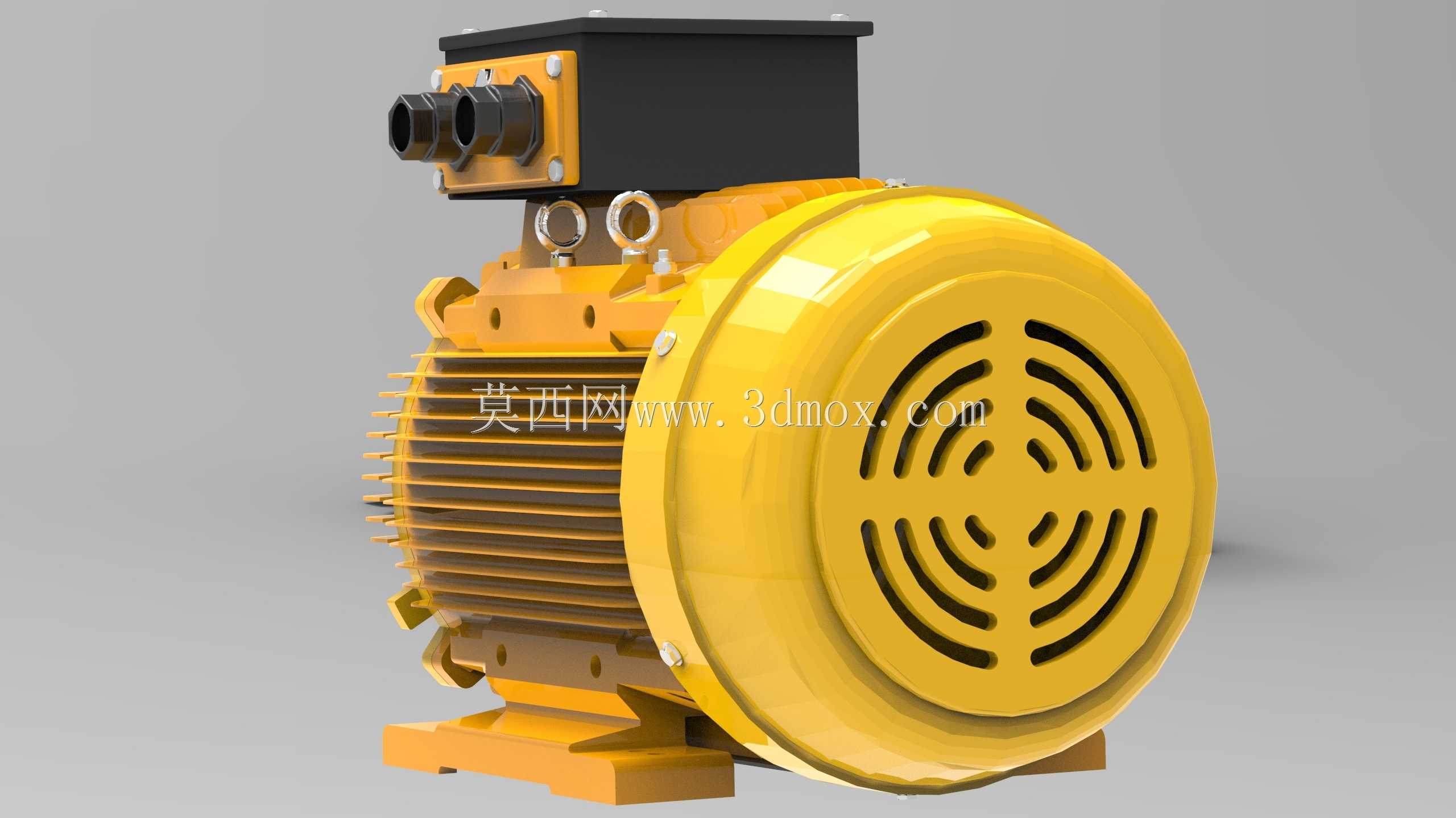

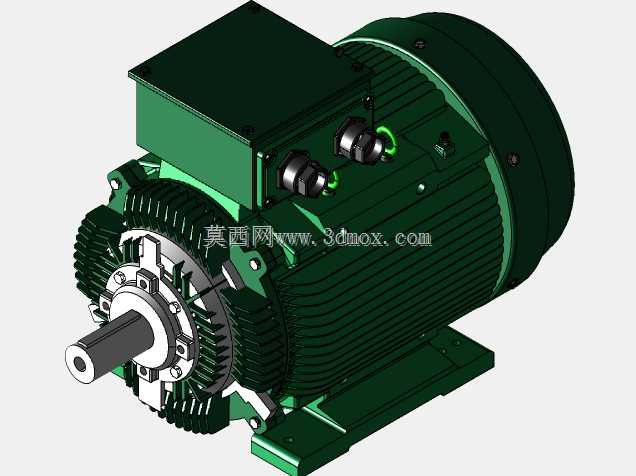

车间长期满负荷运行的工业电机，最常出现的故障点集中在接线盒密封失效、散热筋积热导致的绕组老化、吊环受力形变引发的安装偏移，这款30马力电机的结构设计刚好针对这些现场痛点做了针对性的落地优化。机壳表面的轴向散热筋没有采用等厚等距的通用排布，靠近接线盒侧的筋条高度比后端盖侧高出2mm，间距收窄1.5mm，刚好对应接线端子发热集中的区域，能把接线柱传导到机壳的热量更快通过空气对流带走，避免局部热量堆积烫坏接线绝缘层。顶部接线盒的固定螺栓孔做了下沉式沉台设计，螺栓锁紧后端面完全没入盒体平面，配套的密封圈能完全贴合盒盖接触面，不会出现螺栓凸起导致的密封缝隙，车间多粉尘、有切削液飞溅的工况下，水汽和金属碎屑很难渗入盒内造成接线短路。输出轴端的轴承室预留了0.02mm的公差补偿带，和前端盖的配合面做了一圈退刀槽，压装轴承时不会因为端面毛刺导致轴承外圈偏斜，长时间带载运行也不会出现轴承跑外圈的问题。机座底部的安装脚做了加宽处理，四个安装孔的周边都加了三角形加强筋，吊环安装位置刚好落在机座重心的垂直正上方，车间吊装时不会出现电机倾斜磕碰散热筋的情况，安装到设备基座上后，即使皮带轮张紧力调到额定上限，安装脚也不会出现形变偏移。后端盖的风罩卡扣做了内嵌式设计，没有突出机壳表面的凸起结构，设备检修时不会因为剐蹭导致风罩变形碰擦内部风叶。接线盒旁的两个电缆格兰头采用了阶梯式密封结构，不同线径的动力电缆都能做到可靠抱紧，不会因为电缆拉扯出现密封松动。机壳表面的散热筋边缘都做了R1.5的圆角处理，没有尖锐的铣削棱角，车间装配工人搬运时不会被割伤，积灰后用压缩空气吹扫时也不会出现直角处的积灰死角，日常维护的清洁效率能提升不少。
