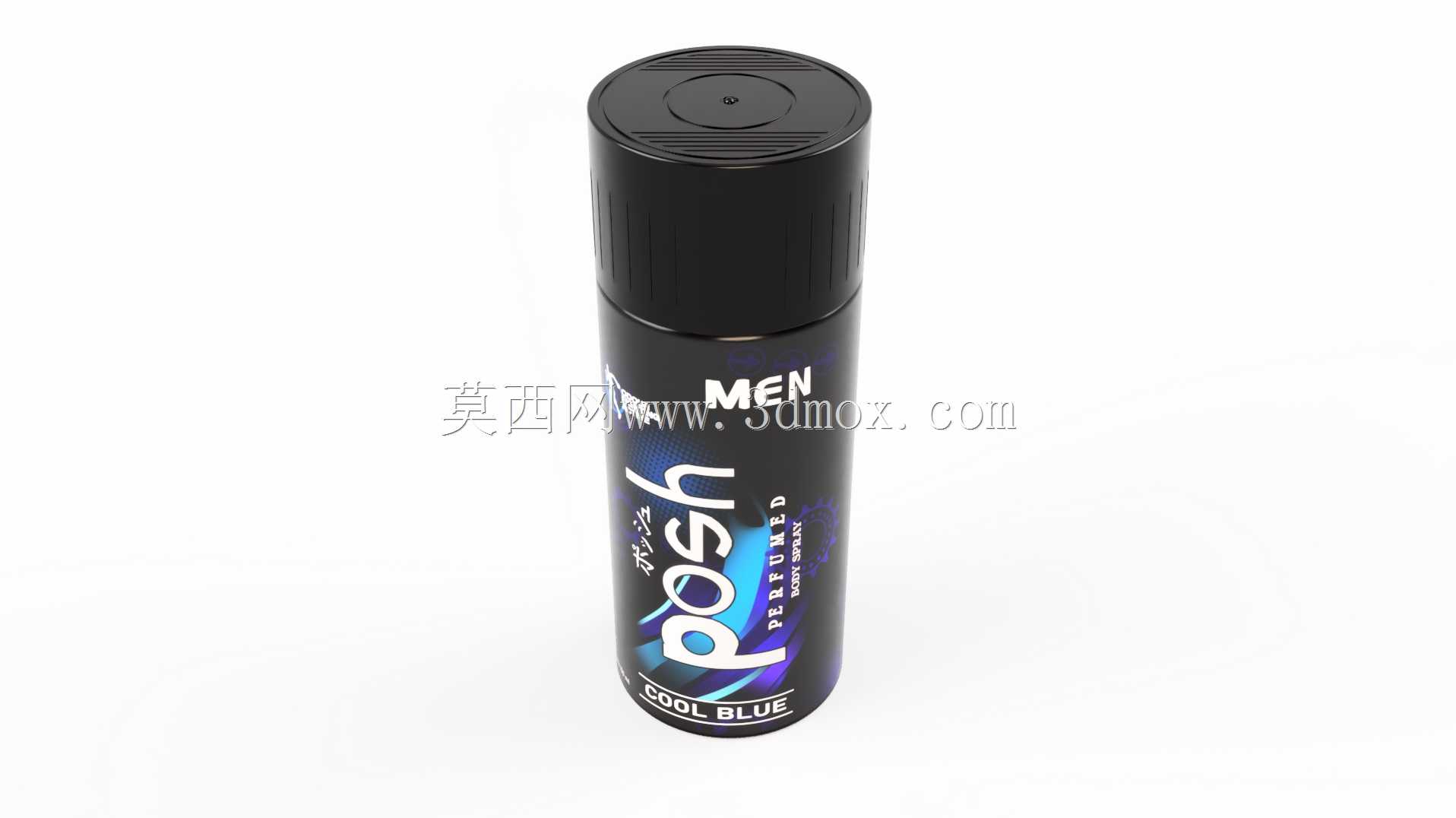

男士酷爽香体喷雾瓶外观结构设计

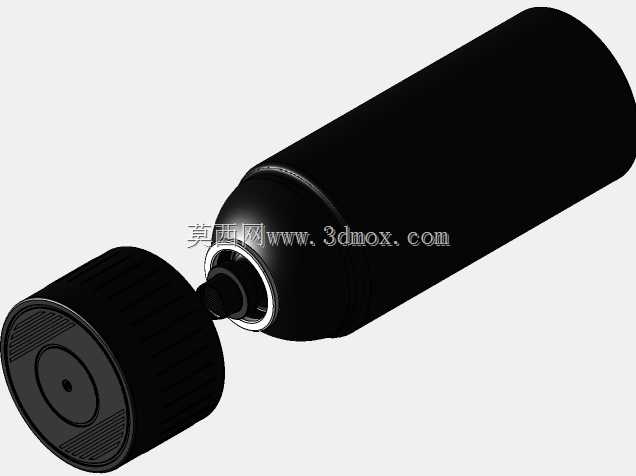

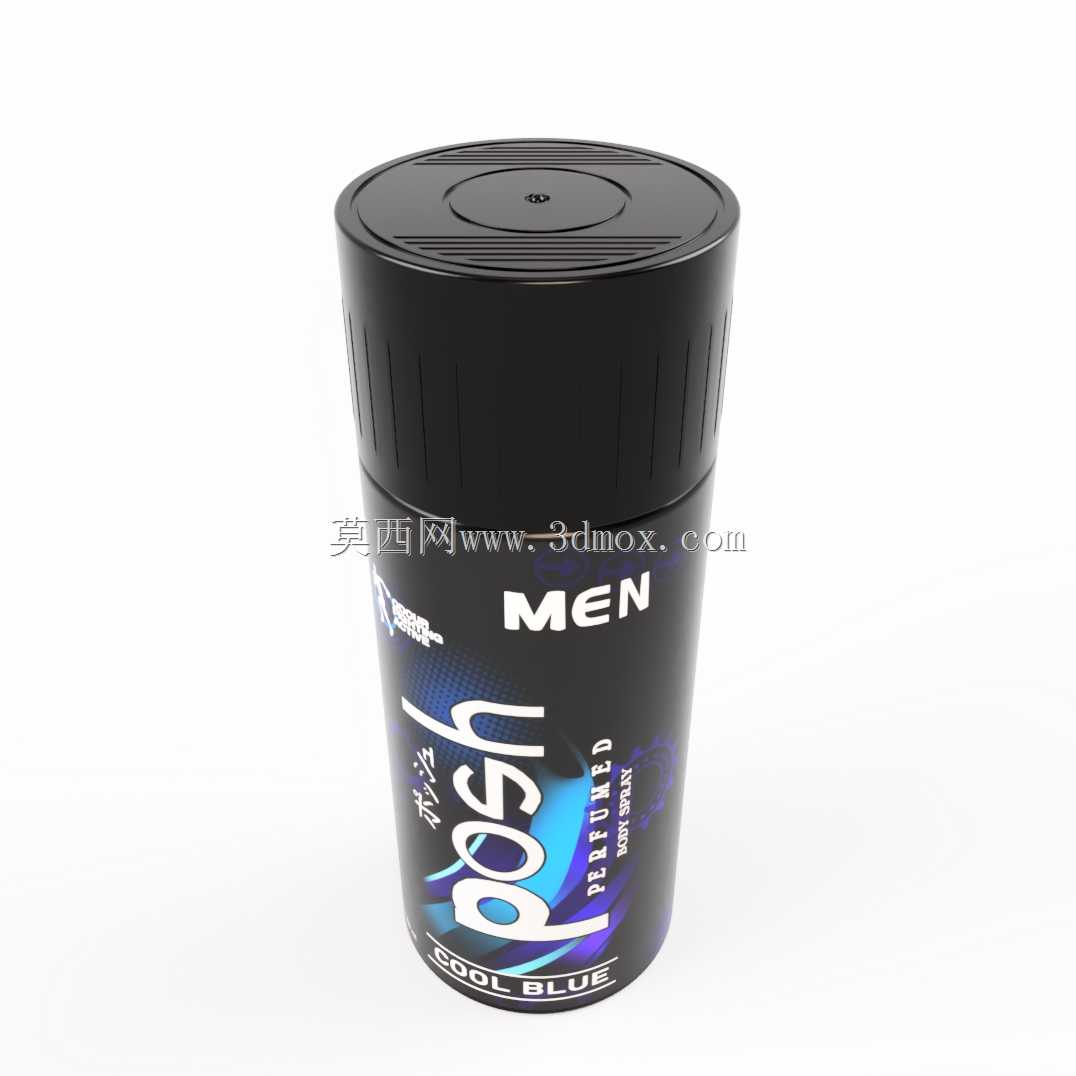

这款男士身体喷雾容器的三维结构设计，核心围绕日化快消品线下陈列、手持使用、运输堆叠三类核心场景展开，做了全维度的结构适配。日常商超陈列环节，瓶身采用上窄下宽的微锥柱形结构，底部做了1.2mm深度的内凹防滑圈，放置在亚克力陈列架、金属层板上时，不会因顾客拿取邻位产品的剐蹭出现滑落，同系列产品并排陈列时，瓶身侧面的竖向防滑筋条可形成统一的视觉阵列，强化品牌识别度，也能避免相邻瓶身贴合过紧导致拿取时带落其他产品。手持使用场景下，瓶身握持区域的直径控制在62mm，适配成年男性手掌的握持跨度，瓶身上部的竖向防滑筋条深度为0.8mm，筋条间距4mm，刚好匹配指腹的按压接触面积，沐浴后手部沾有少量水渍时，也能稳定握持不会打滑，按压喷雾的触发力设置在12N，单手握持时拇指施力即可完成喷雾操作，无需借助另一只手辅助。运输堆叠场景下，瓶身顶部设计了与底部内凹圈尺寸完全匹配的凸台结构，整箱运输时上下层产品可通过凹凸结构嵌合固定，不会因运输途中的颠簸出现移位、碰撞刮花瓶身印刷层的问题，单瓶静态堆叠承重可达5kg，满足三层整箱堆叠的物流运输要求。设计思路上，没有采用常规圆柱喷雾瓶的同质化结构，将瓶身分为上下两个功能区段，上部为喷头保护与握持施力区，下部为内容物存储与品牌展示区，两个区段通过0.5mm的阶梯差做视觉分割，既强化了产品的硬朗质感，也能在注塑生产时减少瓶身表面的缩痕风险。瓶身壁厚控制在1.8mm，采用PP材质注塑成型时可保证整体结构刚度，从1.2m高度自由跌落至水泥地面时，不会出现开裂、漏液的问题，满足日化产品的运输跌落测试标准。喷雾头的保护罩与瓶身上部采用卡扣式连接，卡扣配合过盈量设置为0.3mm，日常使用时可轻松拔下保护罩，同时不会因日常晃动出现保护罩脱落的问题，保护罩内部做了环形加强筋，可承受15N的侧向压力，放在背包、旅行袋中被其他物品挤压时，不会出现保护罩变形误触喷雾开关的情况。瓶身的品牌展示区预留了足够的平面弧度，曲面印刷时可保证图案、文字的附着力，不会因瓶身弧度过大导致印刷图案变形、脱落，整体结构没有多余的复杂特征，注塑生产时模具结构简单，可采用两板模量产，有效控制生产制造成本，适配日化快消品的大规模量产需求。
