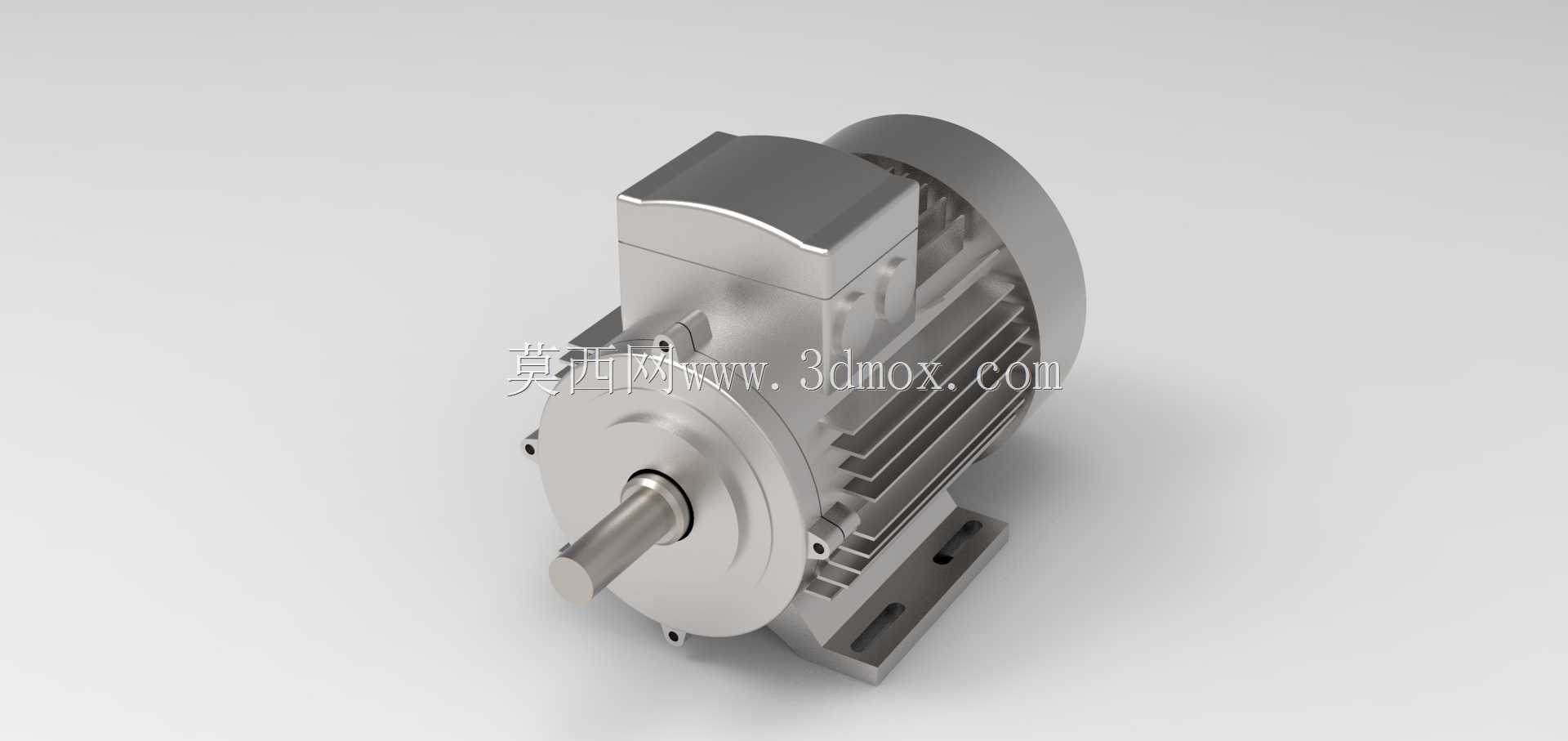

工业用卧式三相异步交流电机结构设计

车间里批量替换老旧电机时，常遇到安装孔位偏差、散热筋积灰难清理、端盖同轴度不足导致轴封漏油的问题，这款卧式交流电机的结构设计恰好针对这些现场痛点做了针对性调整。机座外侧的散热筋没有采用常规等距等厚排布，靠近接线盒一侧的筋条高度降低2mm，留出接线端子弯折走线的空间，避免线缆长期贴在高温散热筋上加速绝缘层老化，底部安装脚的螺栓孔做了0.8mm的长圆余量，适配不同批次生产的设备底座安装公差，不用再现场扩孔耽误产线复工。输出轴的轴伸端做了两级台阶设计，靠近轴承位的轴径比传动端大1.5mm，装配时轴承可以直接抵在台阶面上定位，不用额外加装轴套调整间隙，能减少长期正反转启停带来的轴向窜动，端盖和机座的配合止口做了1:50的锥度导向，吊装对位时不用反复撬拨调整，对准后靠螺栓预紧力就能自动拉正同轴度，避免硬敲止口导致的配合面变形。风罩的进风栅格做了外翻边处理，边缘没有尖锐冲切毛刺，日常维护擦拭时不会割破手套，栅格间隙控制在8mm，既能保证足够进风量，又能防止车间内的焊渣、小螺栓等异物掉入风叶打坏扇叶。接线盒内部的端子排预留了接地端子的独立安装位，和三相电源端子保持12mm的安全爬电距离，潮湿工况下也不会出现拉弧短路，盒盖的密封槽内嵌了发泡橡胶条，拧紧螺栓后能达到IP54的防护等级，冲洗车间地面时不用担心水汽渗入。转子的铸铝导条做了斜槽处理，能降低额定负载下的电磁噪音，端环外侧做了动平衡校正的工艺螺孔，出厂前可以直接拧上配重块做动平衡调试，不用再焊接配重块破坏端环结构。轴承室的油槽做了螺旋形设计，加注润滑脂时能顺着油槽均匀铺满轴承滚道，不会出现局部缺油干磨的情况，油嘴位置设在端盖侧面，不用拆风罩就能在线补脂，减少日常维护的工作量。
