滚子链轮链条传动组件三维数模

本套滚子链轮链条传动组件三维数模，建模阶段首先梳理链传动核心啮合逻辑，先完成链轮齿形的参数化绘制：依据滚子链节距、滚子外径、齿根圆直径等核心参数，通过草图绘制链轮渐开线齿廓与齿根圆弧，经拉伸切除生成链轮基体，同步完成中心安装孔、定位键槽的结构建模，保证链轮齿形符合GB/T1243传动用短节距滚子链标准；随后完成单个链节的建模，分别构建外链板、内链板、销轴、套筒、滚子五个核心零件，通过同轴、面重合等装配约束完成单个链节组装，再按照链轮分度圆周长匹配对应链节数量，通过阵列与路径配合完成整圈链条与链轮的啮合装配，建模全程保留完整参数化特征，支持后续修改节距、齿数等核心参数快速衍生不同规格的传动方案。

参数设计层面，模型严格匹配链传动设计规范，链轮齿数、链条节距、中心距等参数均经过啮合干涉校验，链节转动副预留合理装配间隙，既保证传动过程中链条与链轮齿槽的顺畅啮合，也避免间隙过大导致的传动冲击与跳齿问题，所有安装尺寸符合通用机械传动的装配公差要求，可直接用于传动方案的选型校验。

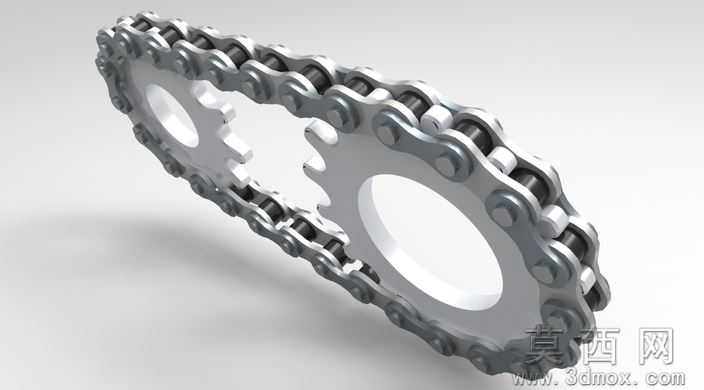

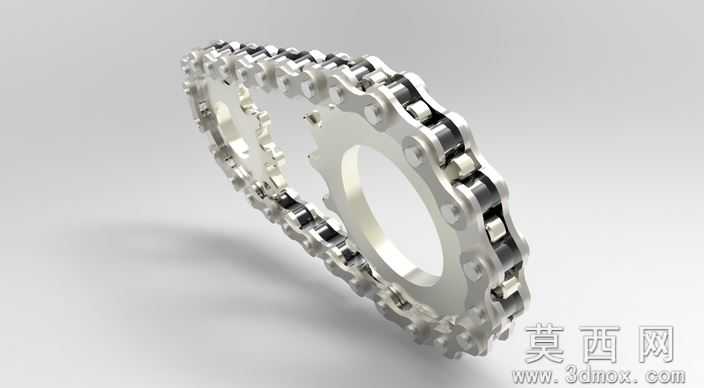

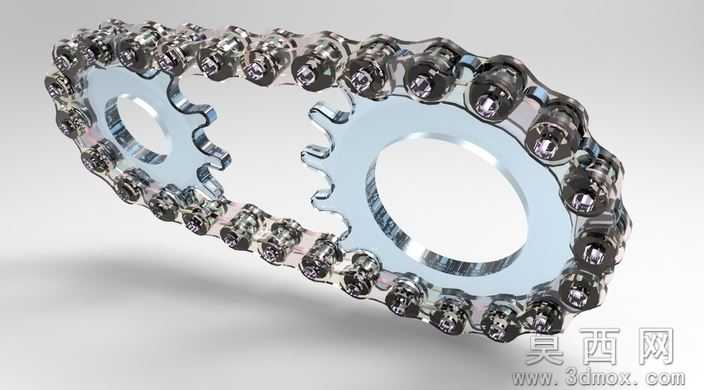

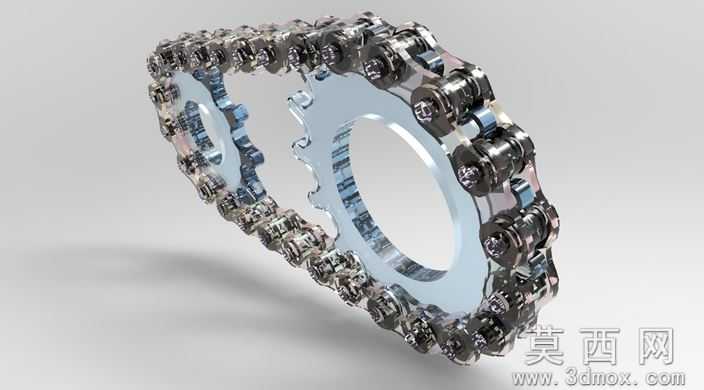

渲染材质环节，模型采用工业级写实材质配置：链轮基体赋予抛光合金钢材质，添加金属切削纹理与轻微倒角反光效果，还原机加工链轮的金属质感；链板部分赋予调质钢哑光金属材质，销轴与滚子表面添加镀铬高反光材质，模拟工业链条表面热处理后的真实质感，场景采用柔和影棚灯光，突出金属零件的轮廓层次与装配关系，清晰展示链传动的啮合细节。

结构原理上，本模型完整还原滚子链传动的工作逻辑：链轮转动时，轮齿依次与链条滚子啮合，带动链条实现平行轴间的动力传递，滚子结构可将轮齿与链节间的滑动摩擦转化为滚动摩擦，有效降低传动磨损，内、外链板通过销轴铰接，保证链条可灵活弯折适配链轮的圆周运动，模型可直接用于运动学仿真，直观展示链传动的多边形效应与传动过程。

软件兼容层面，模型包含完整CATIA源文件，同时导出通用STEP、IGS中间格式，可兼容SolidWorks、UG NX、Pro/E等主流三维CAD软件，支持不同软件平台的用户直接打开编辑，无需重新建模即可开展后续的装配干涉检查、工程图导出、运动仿真等工作。

研发教学应用层面，本模型既可以作为机械设计课程中链传动章节的直观教学案例，帮助学生理解链轮齿形设计、链节装配关系与传动原理，也可用于工业传动设备的研发选型，为输送机、机床、自动化生产线等设备的链传动系统设计提供参考，还可作为运动学DMU仿真的练习素材，帮助学习者掌握机械传动机构的运动仿真设置方法。
