高精度蜗杆蜗轮传动副三维结构模型

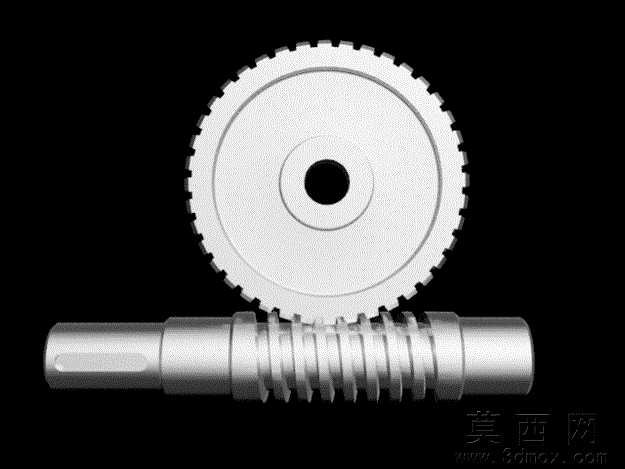

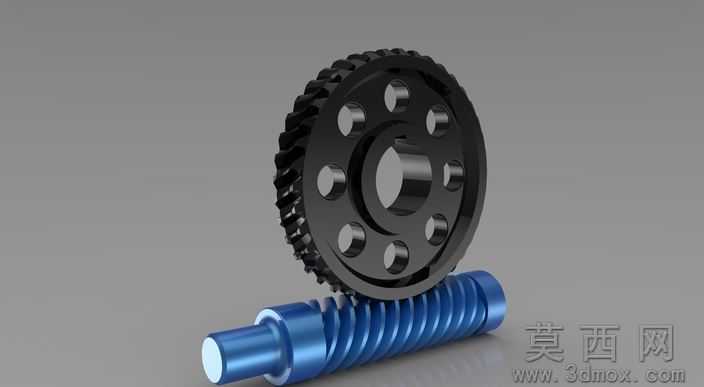

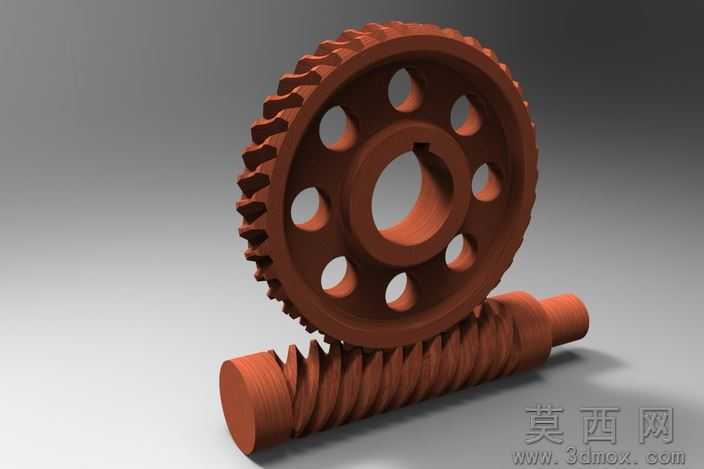

本模型为蜗杆蜗轮传动副完整三维结构，建模阶段首先依据圆柱蜗杆传动的设计规范，先完成蜗杆部分的参数化草绘，确定蜗杆的轴向模数、头数、导程角、齿顶圆与齿根圆尺寸，通过螺旋扫描命令生成蜗杆的连续螺旋齿廓，再对轴端的安装定位段、退刀槽结构进行细化建模，保证蜗杆的轴系安装尺寸符合通用机械装配要求。蜗轮部分建模时，先根据蜗杆参数匹配对应的蜗轮端面模数、齿数、变位系数，通过旋转命令生成蜗轮的轮坯基体，完成轮毂键槽、减重孔的结构绘制后，采用包络生成法拟合蜗轮与蜗杆啮合的共轭齿面，确保齿面啮合间隙符合传动公差要求，最后完成齿圈与轮毂的装配布尔运算，还原真实蜗轮的一体式结构。

参数设计层面严格遵循机械设计手册中蜗杆蜗轮的传动匹配规则，设定蜗杆为单头右旋结构，蜗轮齿数适配常规减速比需求，中心距参数符合通用减速器的安装尺寸规范，齿厚、齿顶高、齿根高均按照标准模数系列取值，键槽尺寸匹配GB/T 1095平键标准，减重孔采用圆周均布设计，在保证轮体结构强度的前提下降低整体重量，所有配合面均预留合理的装配公差，可直接用于虚拟装配验证。

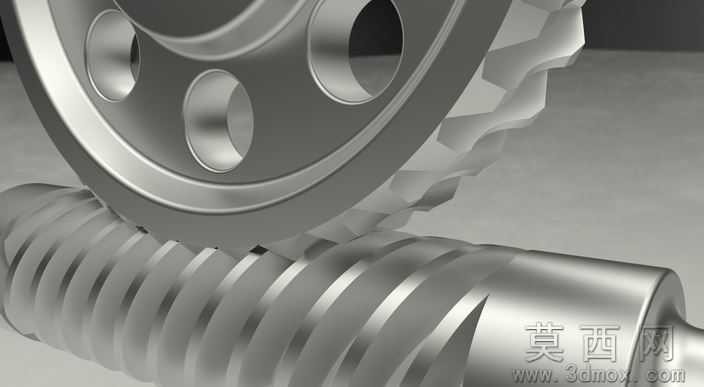

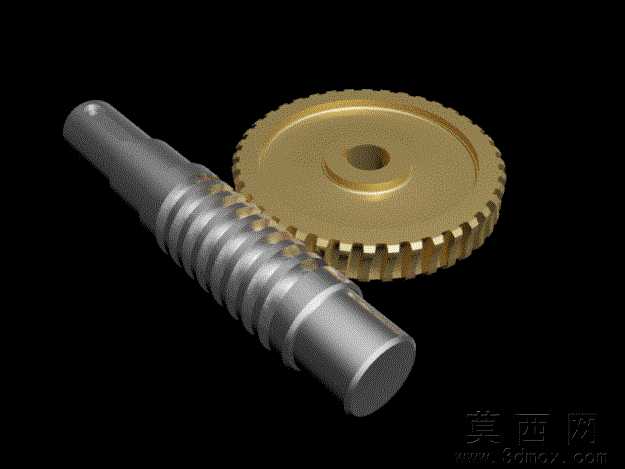

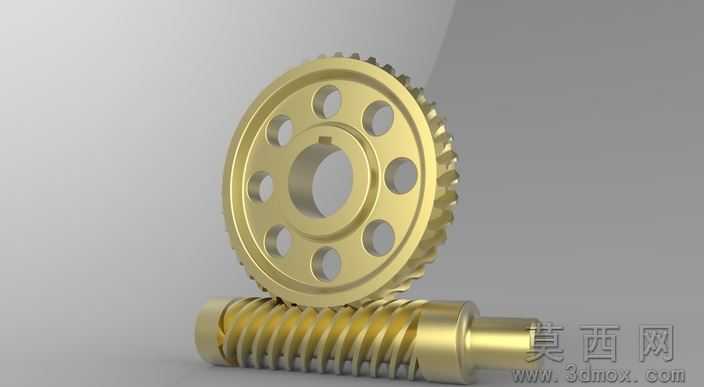

渲染材质部分采用金属黄铜材质进行效果呈现，为模型赋予高反射率的金属质感，调整材质粗糙度参数模拟精加工金属表面的细腻光泽，通过环境光遮蔽效果突出齿面的啮合细节与轮体的结构轮廓，打光采用侧方主光源搭配顶部补光，清晰展现蜗杆螺旋齿面的纹理走向与蜗轮轮齿的曲面形态，还原真实金属传动件的视觉效果。

结构原理上完整还原蜗杆蜗轮的交错轴传动特性，两轴空间交错角为90度，蜗杆作为主动件可通过螺旋齿面带动蜗轮实现大减速比传动，具备反向自锁特性，模型装配状态下可直观展示齿面的啮合接触区域，清晰呈现传动过程中齿面的滑动摩擦接触形式，帮助理解蜗杆蜗轮传动平稳、噪音低、输出扭矩大的结构优势。

软件兼容方面，模型提供STEP、IGES等通用三维格式，同时包含CATIA V5原生文件，可直接导入SolidWorks、UG、Pro/E等主流三维机械设计软件进行编辑、修改与装配，不存在特征丢失、曲面破面等问题，不同软件版本均可顺利打开，支持后续的工程图生成、有限元分析、运动仿真等二次开发操作。

研发教学应用层面，该模型可作为机械设计课程中蜗杆蜗轮传动章节的直观教学案例，帮助学习者理解交错轴齿轮传动的结构特点与参数匹配逻辑，也可用于减速器、回转工作台、起重设备等产品的研发设计阶段，作为传动系统的核心部件模型直接调用，缩短产品研发的建模周期，同时可用于3D打印验证、传动机构演示教具的制作，适配机械专业课程设计、毕业设计的建模参考需求，也可作为企业传动部件选型的三维可视化参考依据。
