托森式差速器传动齿轮组三维结构设计

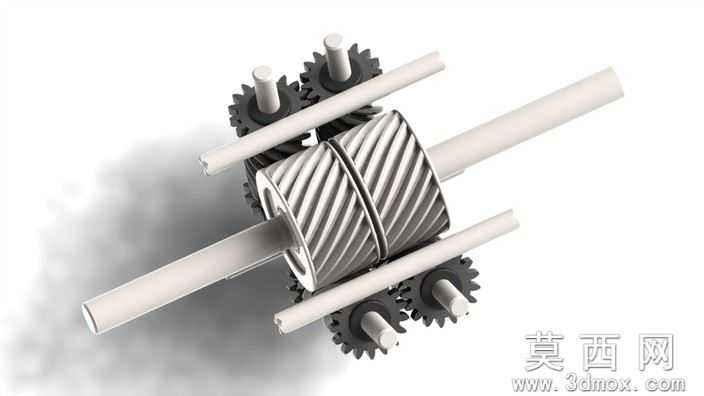

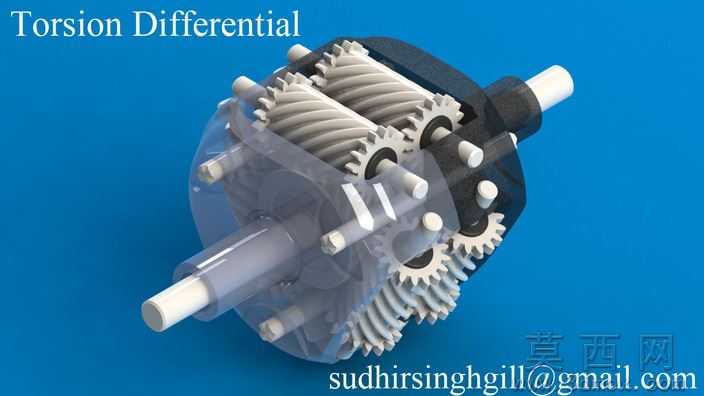

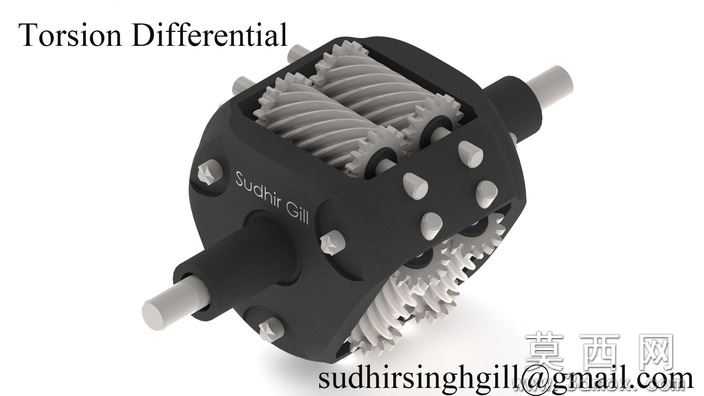

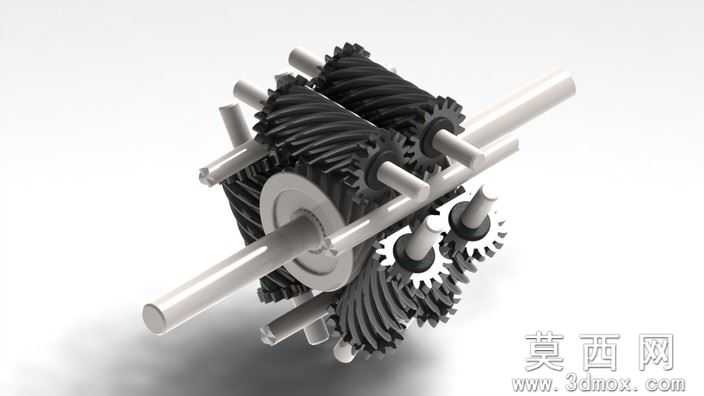

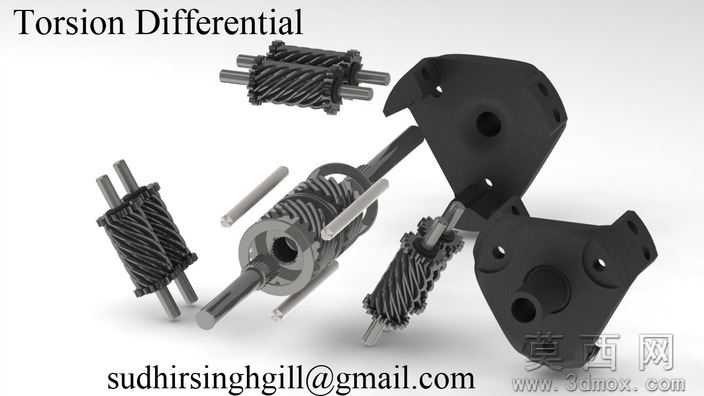

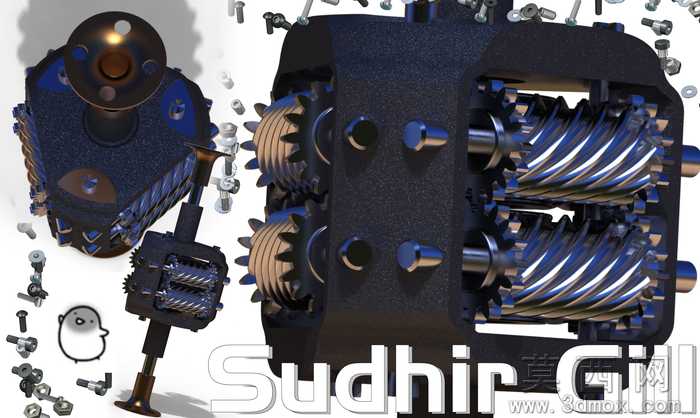

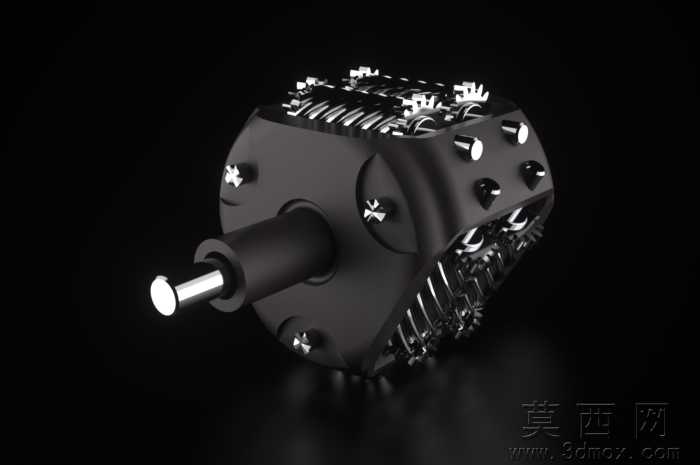

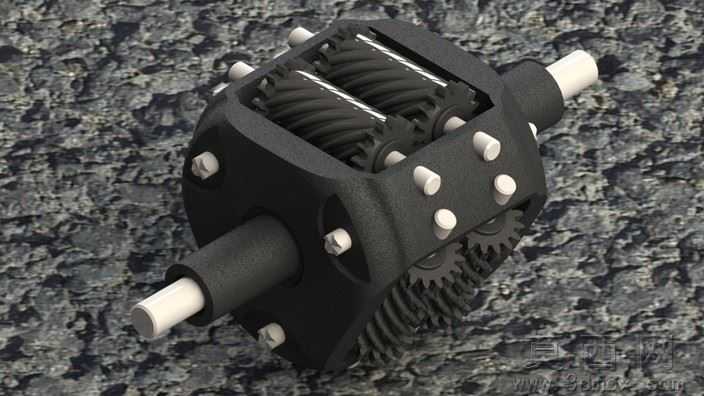

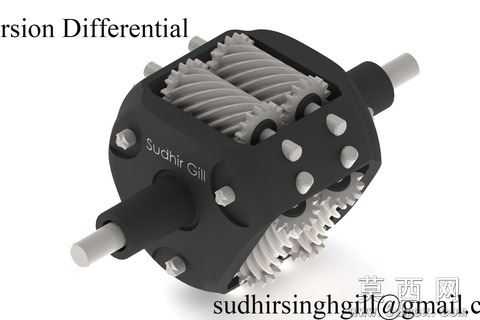

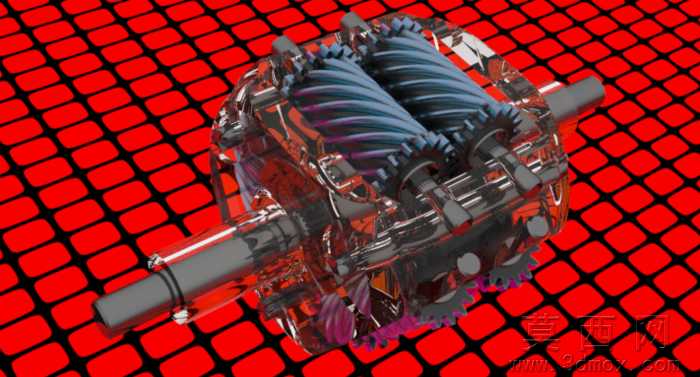

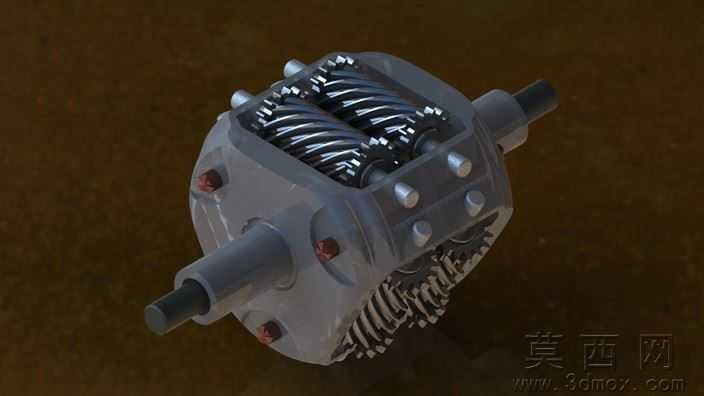

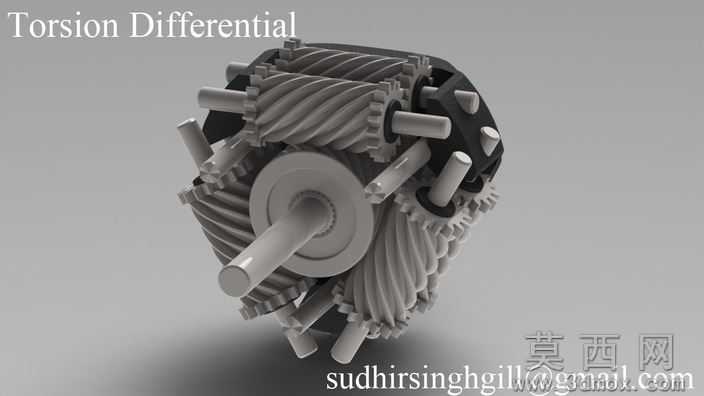

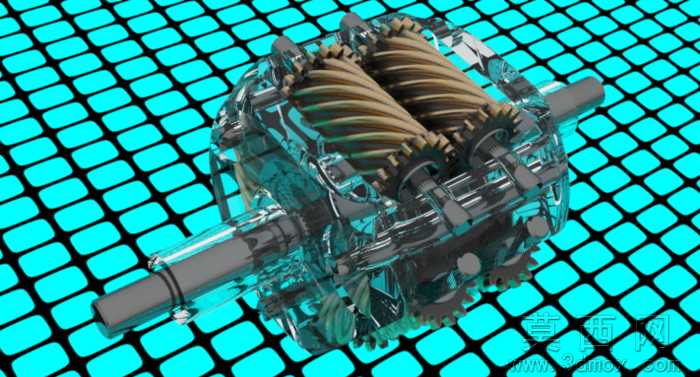

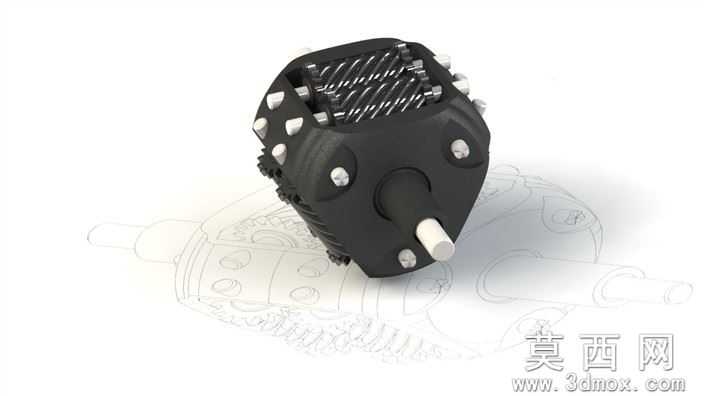

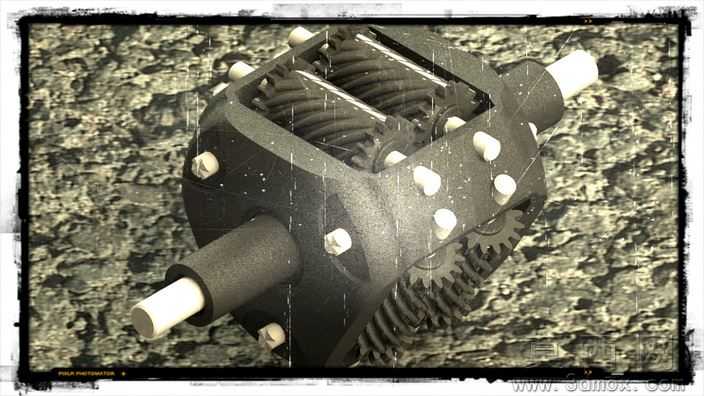

本模型为托森式差速器传动齿轮组三维结构，建模阶段以托森差速器的核心传动逻辑为基础，先完成核心蜗杆、蜗轮的齿形参数推导，结合差速锁止的扭矩分配比例要求，确定蜗杆头数、蜗轮齿数、螺旋升角等核心参数，再逐步搭建行星齿轮、半轴齿轮、差速器壳体、输入输出轴的零件结构，建模过程中严格遵循机械设计的公差配合要求，对齿轮啮合面、轴承安装位、轴肩定位结构做了精细化处理，总建模耗时5小时，额外完成了2小时的运动仿真调试，确保各传动部件无干涉、运动逻辑符合真实差速器的工作特性。参数设计层面，模型完全参照真实托森差速器的传动比设置，蜗杆蜗轮的啮合参数满足自锁与扭矩感应分配的设计要求，齿轮模数、压力角均采用汽车传动系统通用标准值，壳体壁厚、轴径尺寸经过强度校核，可承受常规乘用车传动系统的额定扭矩输入，各零件的装配约束完全按照实际装配工艺设置，包含过盈配合、间隙配合、轴承转动约束等真实装配关系。渲染材质方面，模型采用半透明壳体搭配金属传动件的材质方案，差速器外壳设置为高透亚克力质感材质，可清晰展示内部齿轮啮合结构，蜗杆、蜗轮、齿轮轴等传动部件采用镀铬金属材质，还原真实金属零件的反光与金属质感，背景采用青蓝色网格栅格，突出机械结构的科技感与精密感，渲染角度选择斜向等轴测视角，可同时展示输入轴、输出轴与内部蜗轮蜗杆的排布结构。结构原理上，本模型完整还原托森差速器的核心工作逻辑，利用蜗杆蜗轮的不可逆传动特性实现扭矩自动分配，当车辆两侧车轮出现转速差时，蜗轮蜗杆的啮合阻力会自动将更多扭矩传递到抓地力更强的车轮，实现差速锁止功能，无需额外电控系统介入，模型内部的多组行星蜗轮与左右半轴蜗杆的啮合结构完全复刻真实托森差速器的布局，可直观展示差速过程中各齿轮的运动状态。软件兼容层面，模型采用SolidWorks2012版本搭建完成，可兼容后续所有版本的SolidWorks软件直接打开编辑，同时导出了通用STL格式文件，可导入UG、Pro/E、CATIA等主流三维机械设计软件进行二次修改，也可直接导入3D打印切片软件完成实物打印，附带的效果图文件可直接用于方案展示与教学演示。研发教学应用层面，本模型可作为汽车传动系统课程的直观教学教具，帮助学习者理解托森差速器的内部结构与扭矩分配原理，也可作为汽车传动部件研发的参考模型，用于差速器结构优化、性能仿真的基础原型，还可用于机械设计课程的齿轮传动、蜗杆传动章节的案例教学，帮助学习者掌握复杂齿轮传动系统的建模方法与装配逻辑。
