多品牌涂装开放式货运集装箱结构设计

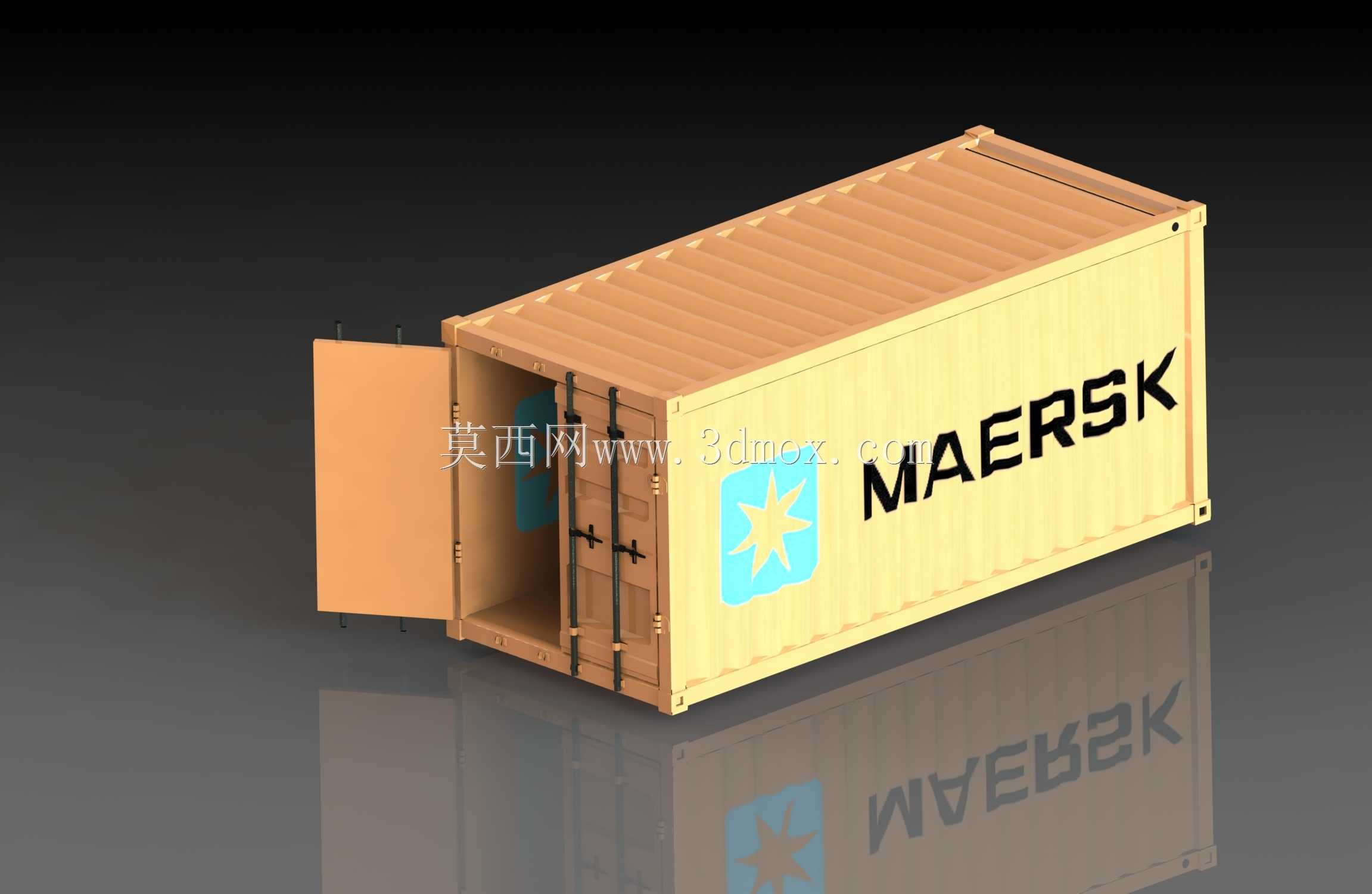

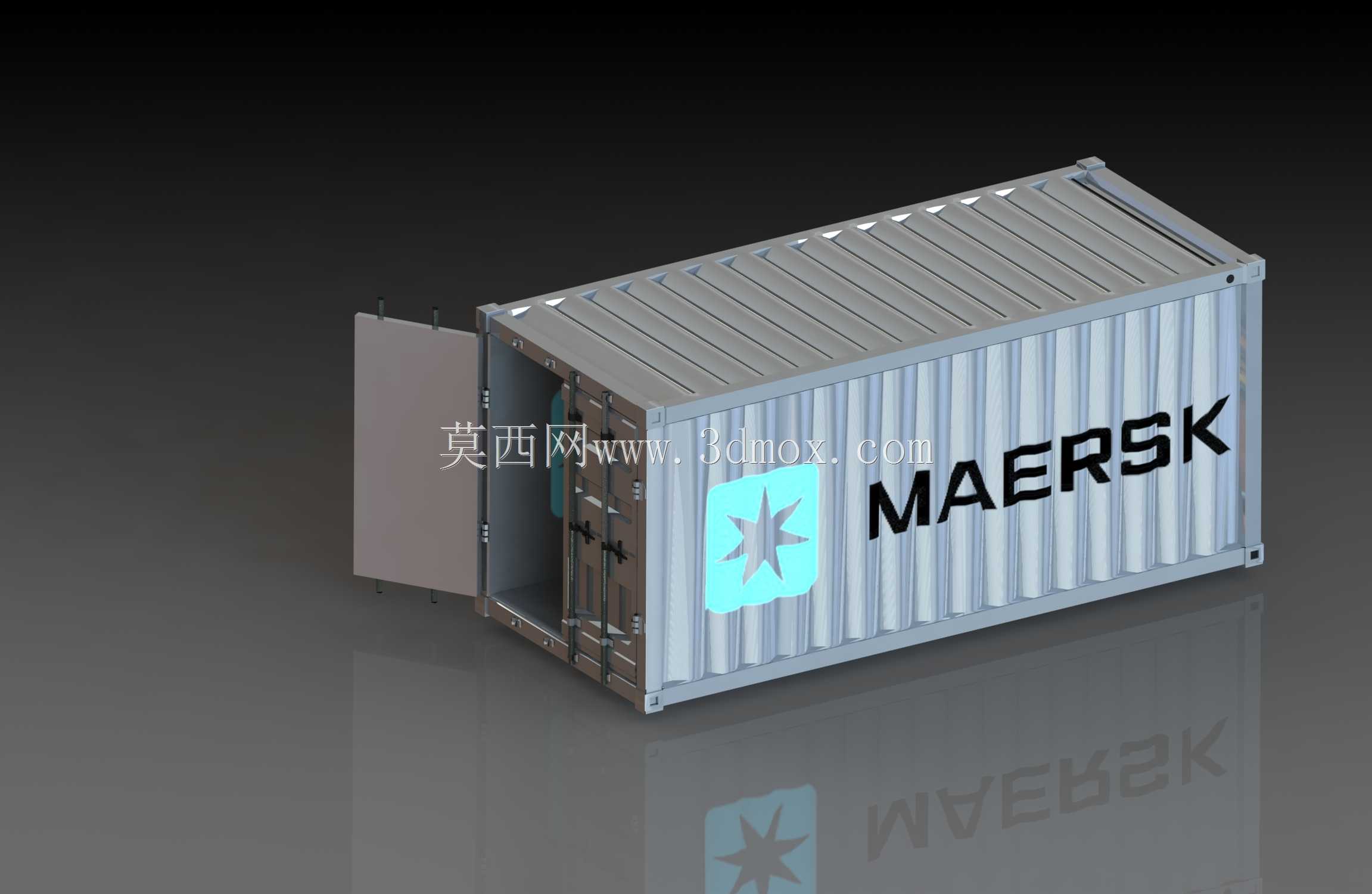

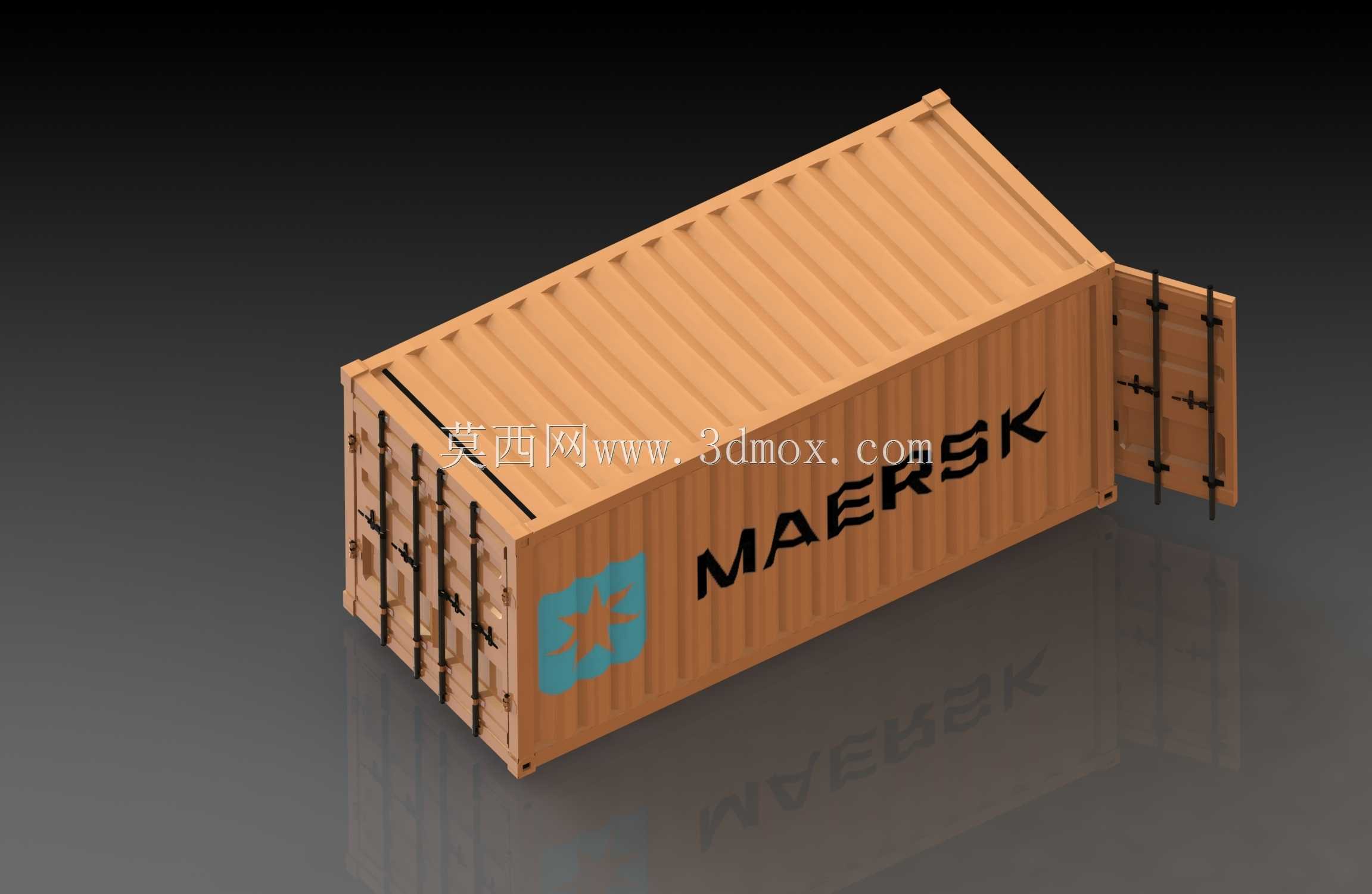

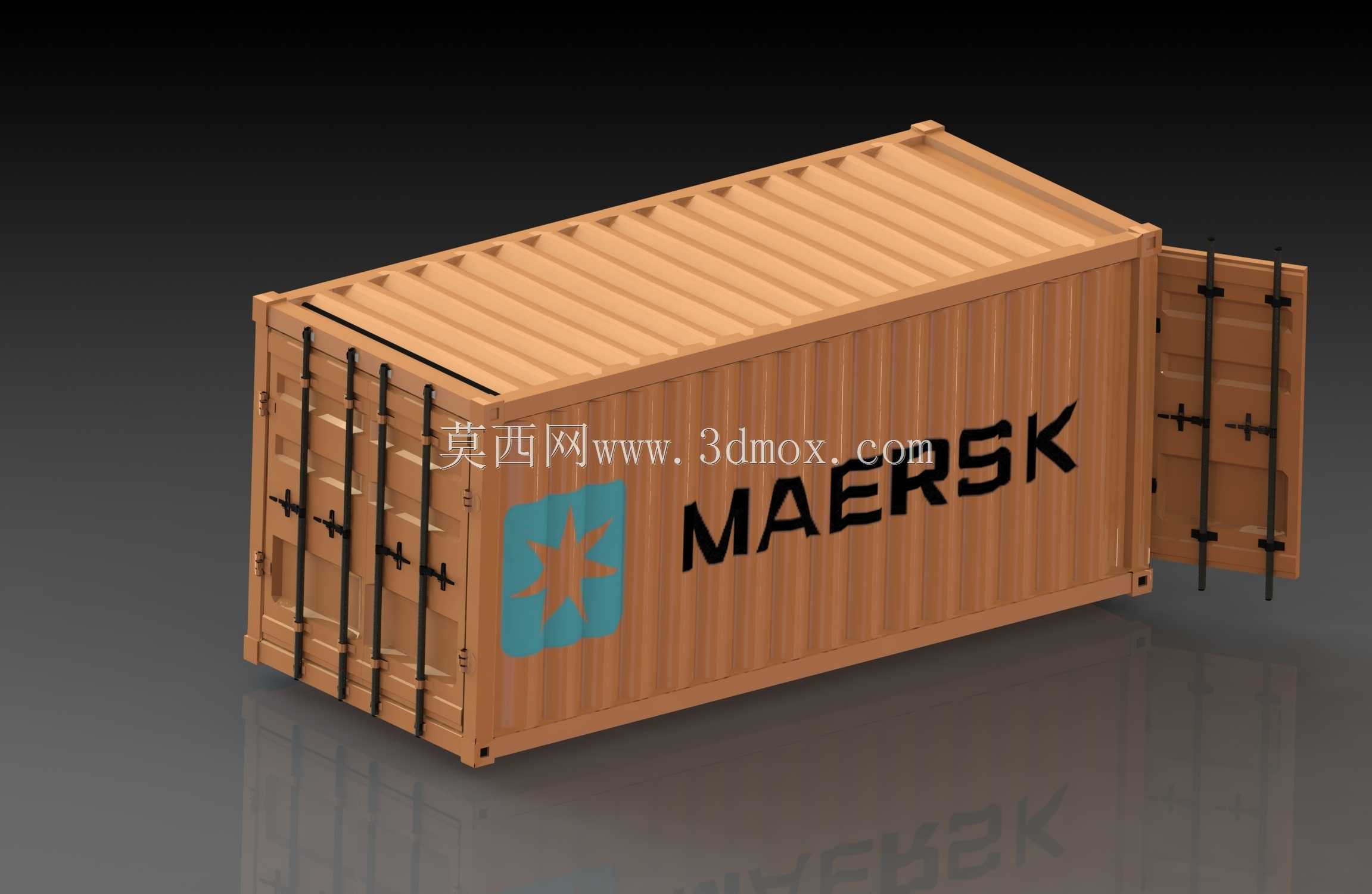

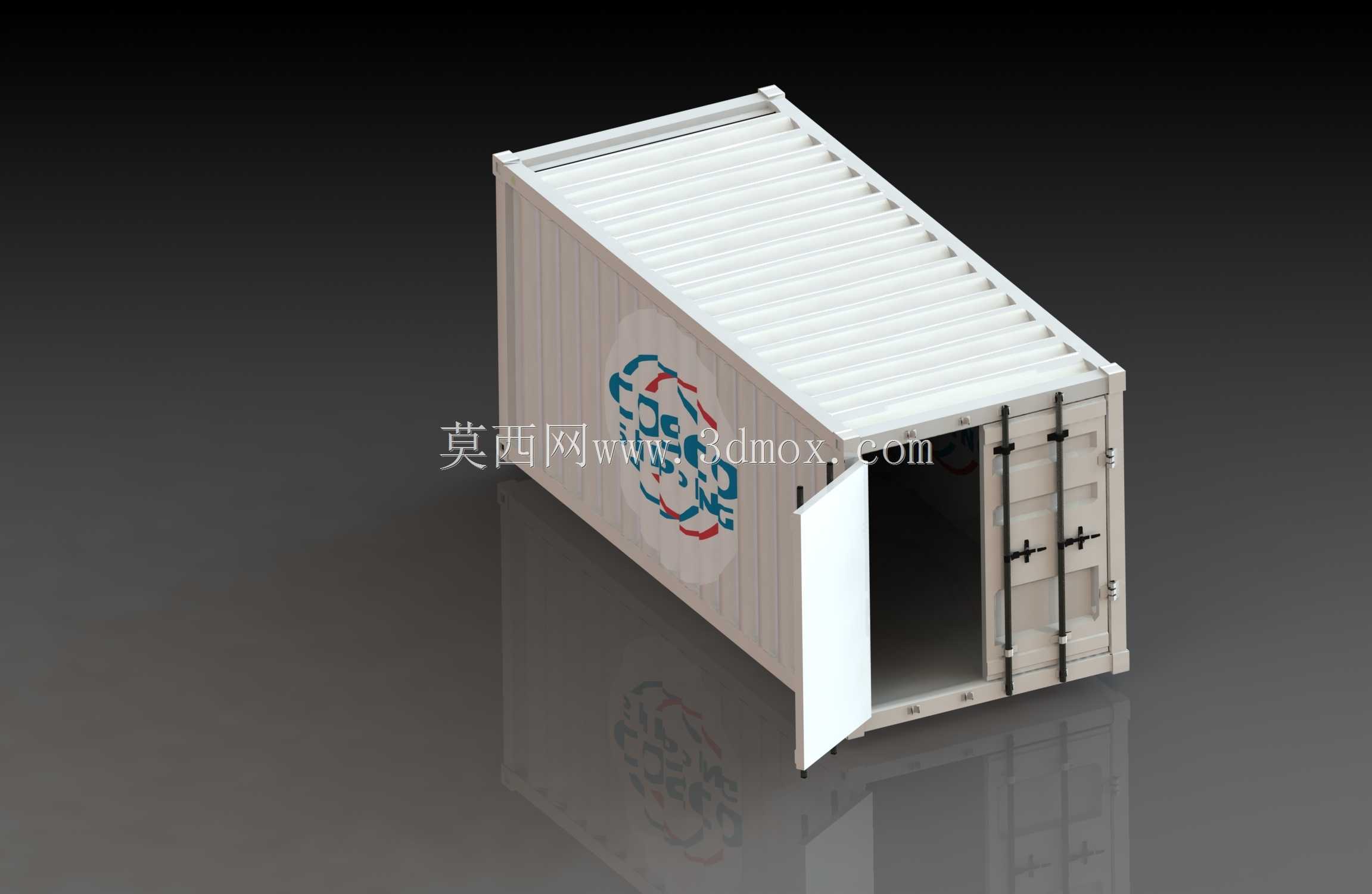

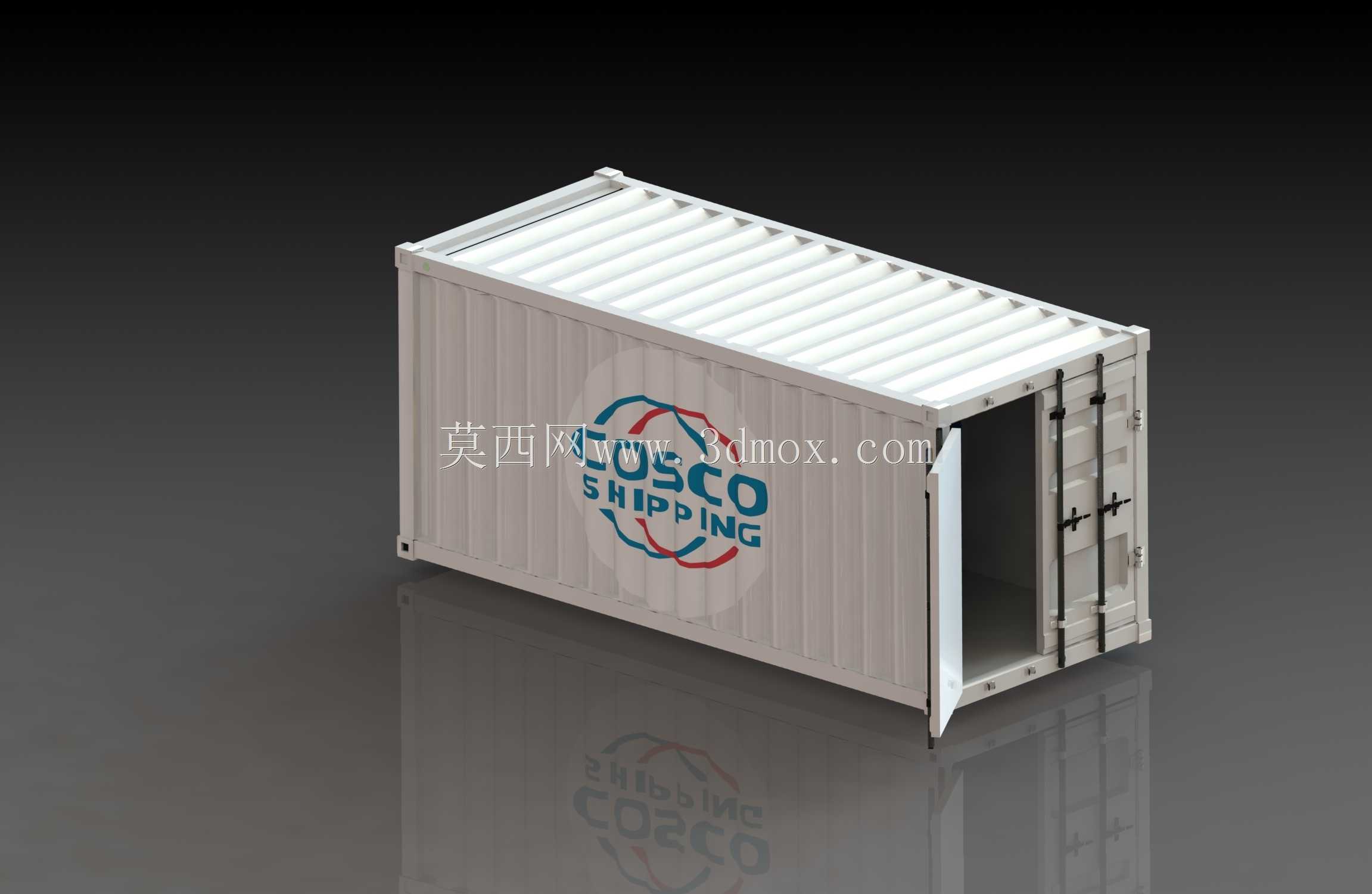

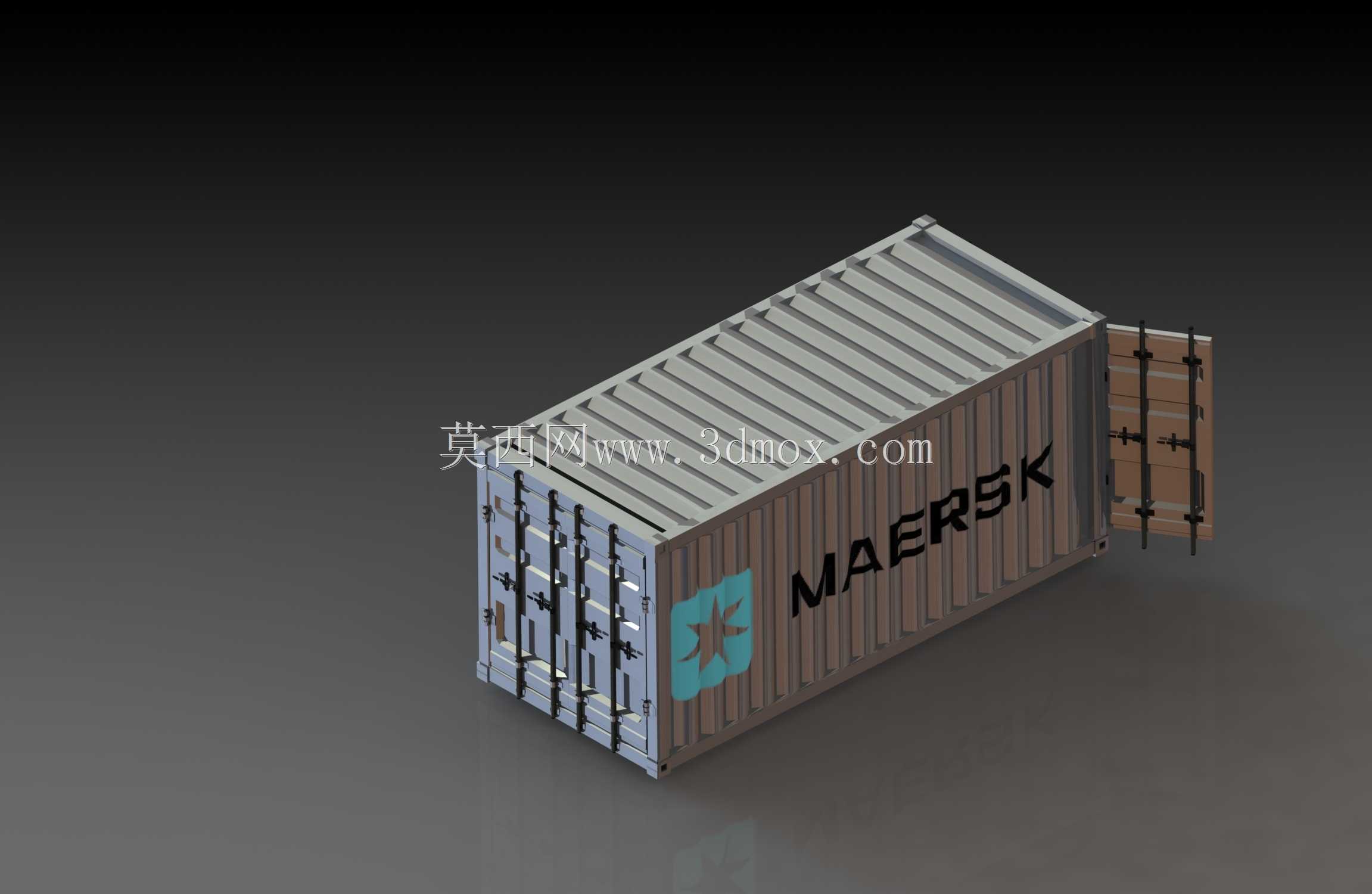

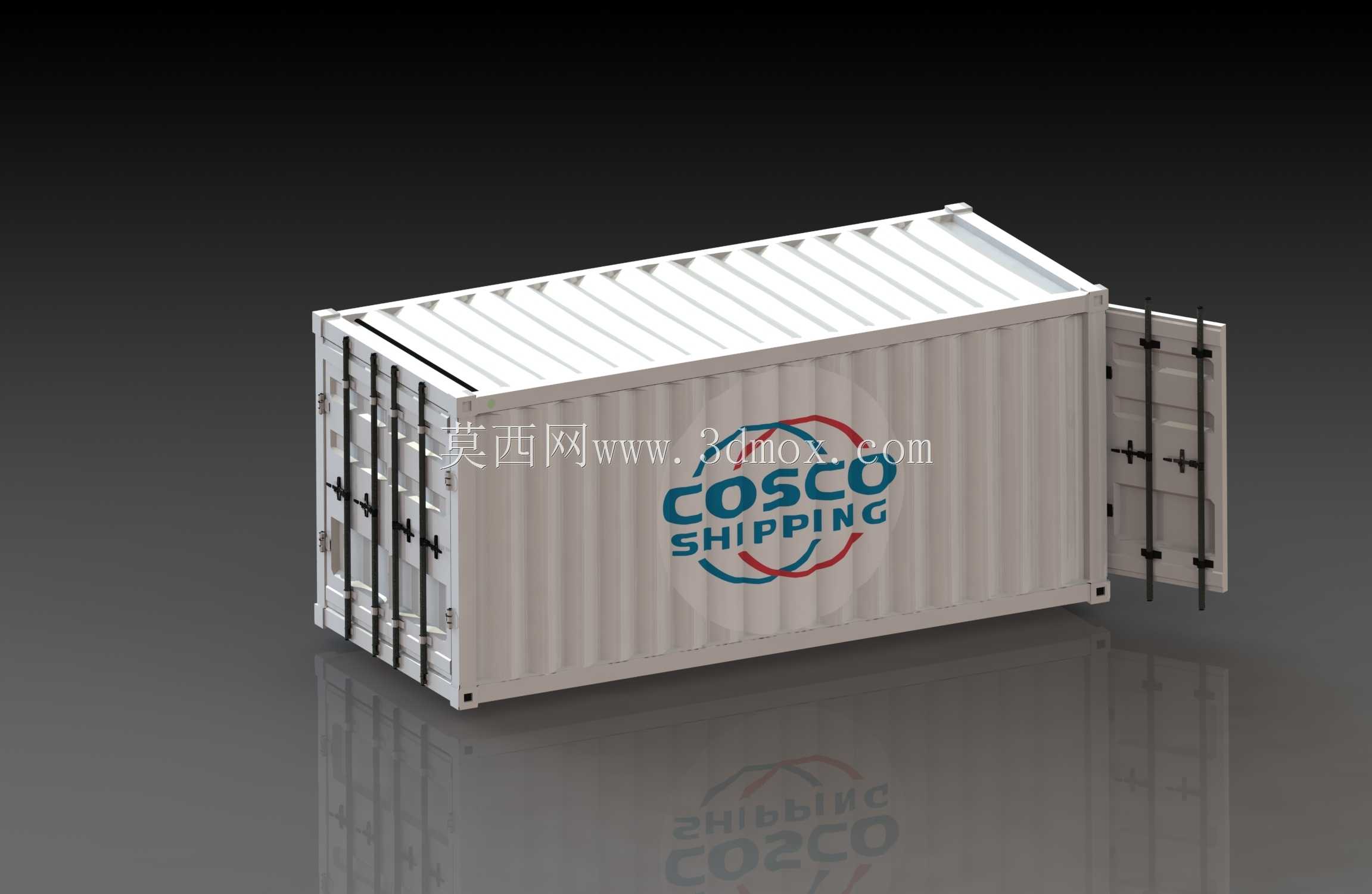

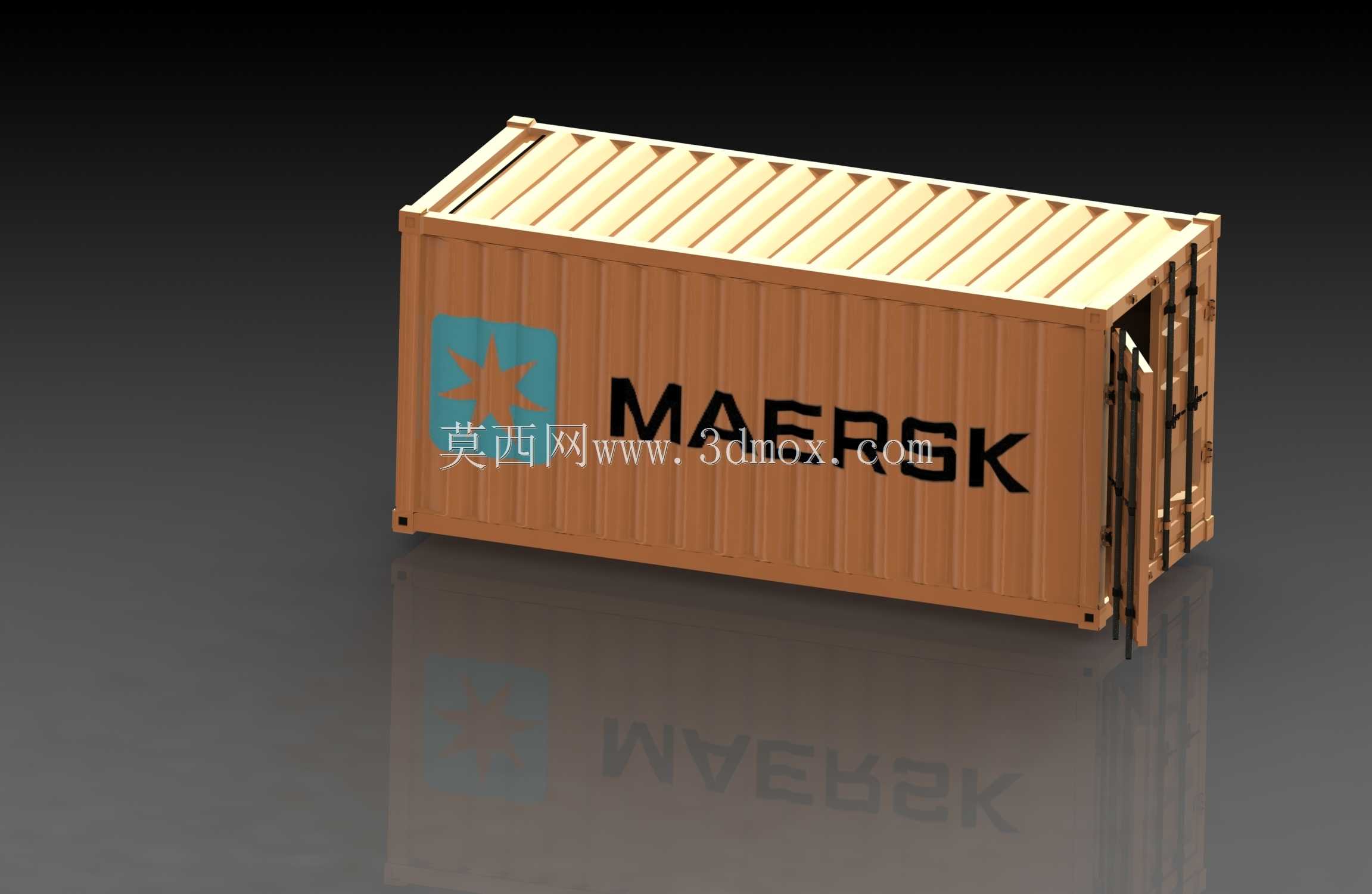

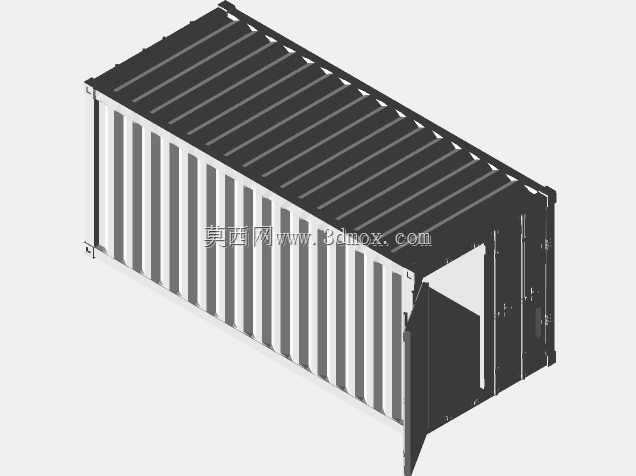

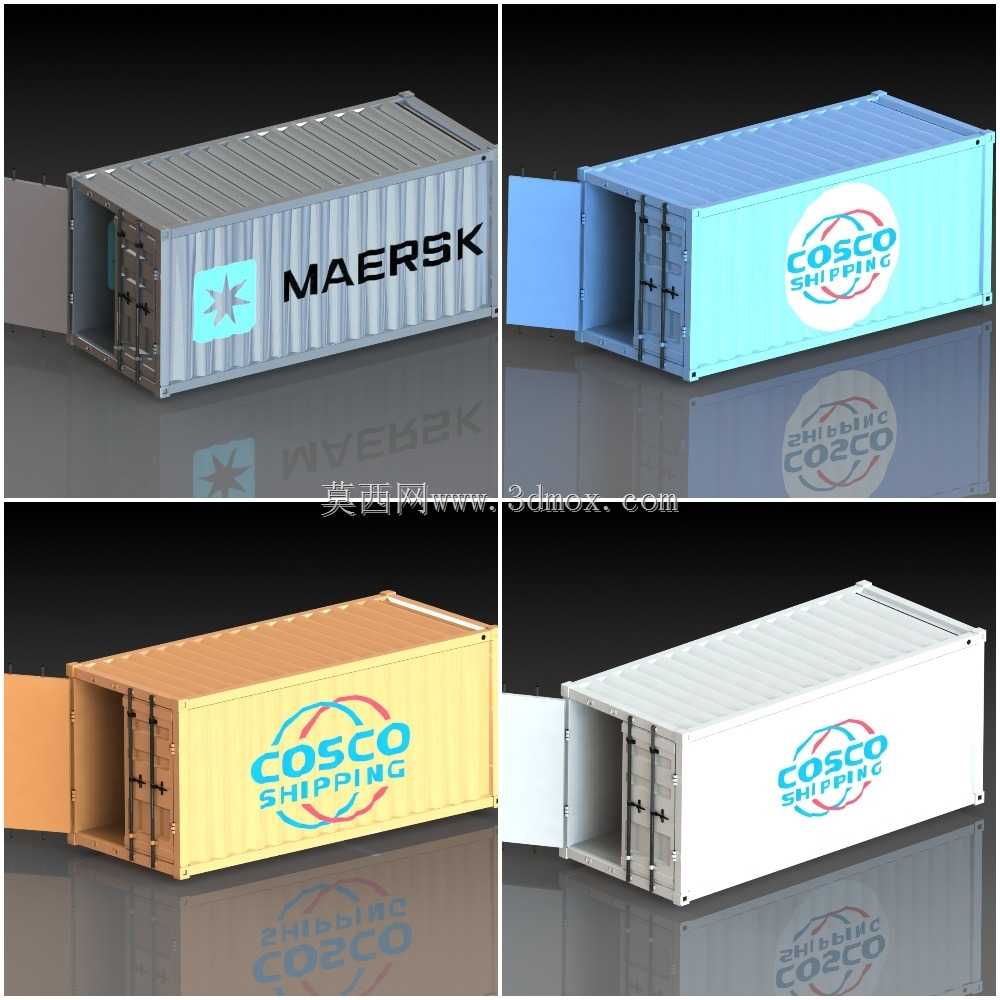

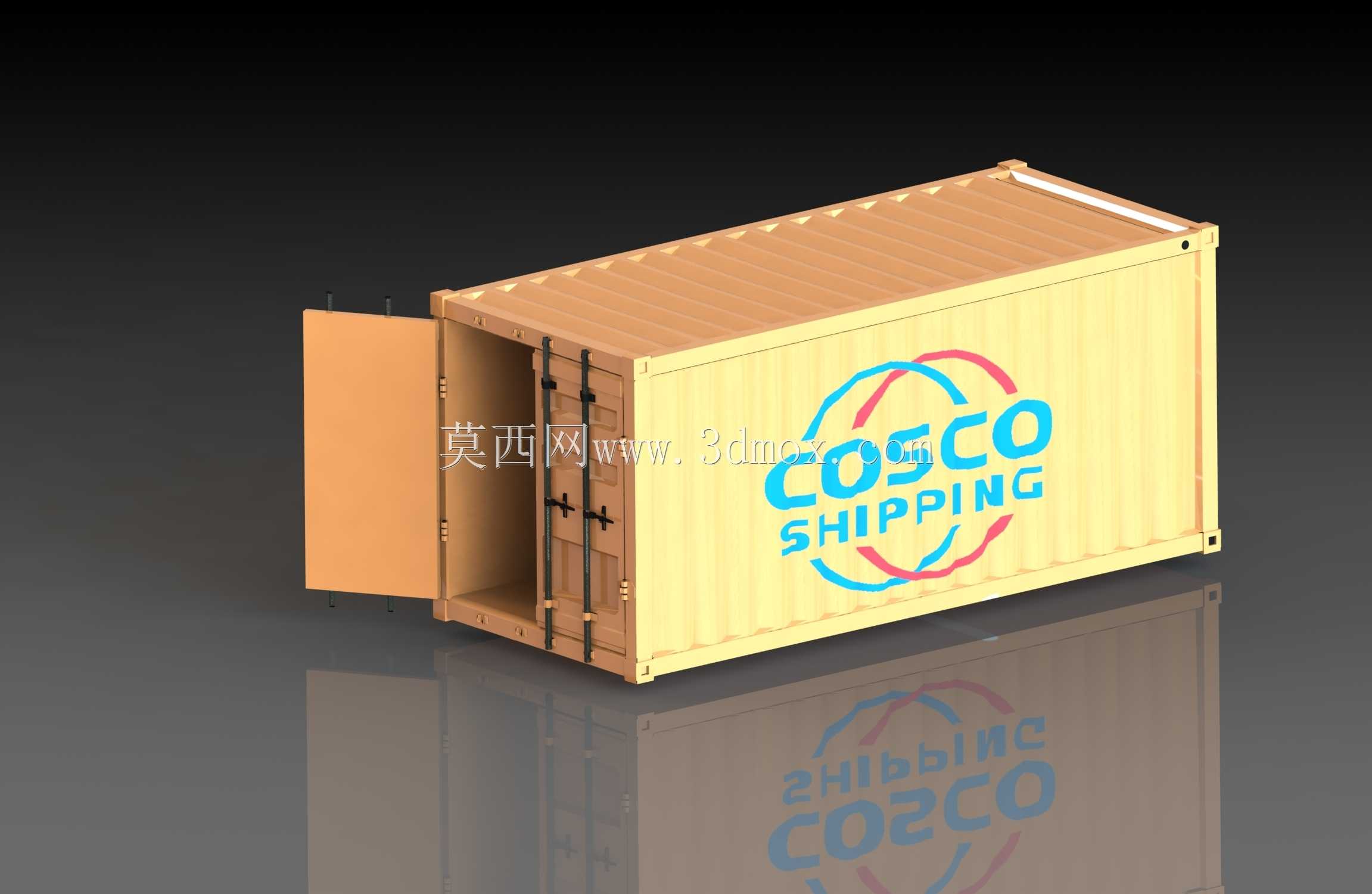

敞口式集装箱在散货装卸场景里，常出现侧门铰链受力变形、门板密封胶条长期受户外盐雾侵蚀老化漏雨、箱内地板局部承重开裂的问题，这套模型在结构还原时特意把这些现场痛点对应的细节做了落地处理。侧门的铰链座没有做简化的一体成型结构，而是单独拆分出带衬套的铰接副，衬套预留了0.2mm的装配间隙，刚好适配实际加工时的钣金折弯公差，不会出现铰链转动卡滞或者虚位过大晃荡的情况，门板内侧的密封胶条做了凹凸嵌合的截面造型，关门时胶条受压变形量控制在1.5mm，既保证密封性能，又不会因为压缩量过大导致胶条过早疲劳失效。箱顶的敞口边缘做了外翻的卷边加固结构，卷边内部预留了可以穿入钢丝绳的空腔，现场作业时不用额外焊接吊点，直接穿入索具就能完成吊装，卷边的圆角半径做了12mm的处理，避免应力集中导致吊装时卷边开裂。不同品牌涂装的箱体在侧板波纹深度上做了细微区分，马士基款的侧板波纹深度比中远款深2mm，对应实际运营中不同船公司的箱体承重标准差异，波纹的过渡圆角没有做统一的锐边处理，而是根据波纹深度调整圆角大小，更深的波纹配更大的过渡圆角，减少冲压加工时的板材拉伤问题。箱底的承托横梁做了不等距排布，靠近箱门的位置横梁间距缩小100mm，对应叉车装卸货时前轮的集中受力区域，避免长期碾压导致地板凹陷。门板的锁杆结构做了快拆式的卡扣设计，锁杆磨损后不用整根更换，只需要拆下端部卡扣就能替换锁舌部件，降低运维成本。箱体表面的涂装没有做统一的亮面处理，而是根据不同品牌的实际箱体质感调整粗糙度，海运服役超过3年的箱体表面做了细微的颗粒质感模拟氧化层，新箱则保留轻微的金属反光，还原真实的户外使用状态。
