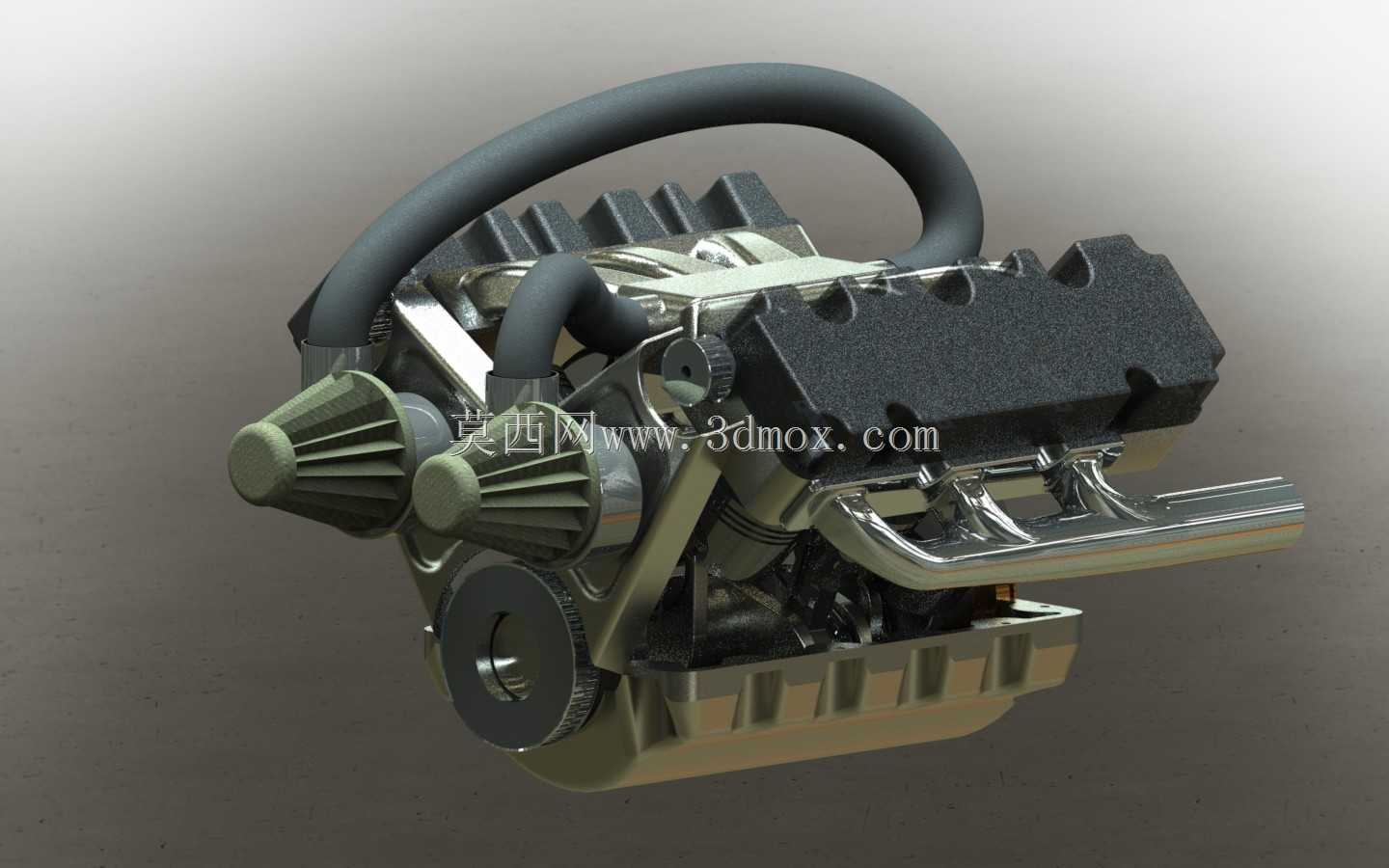

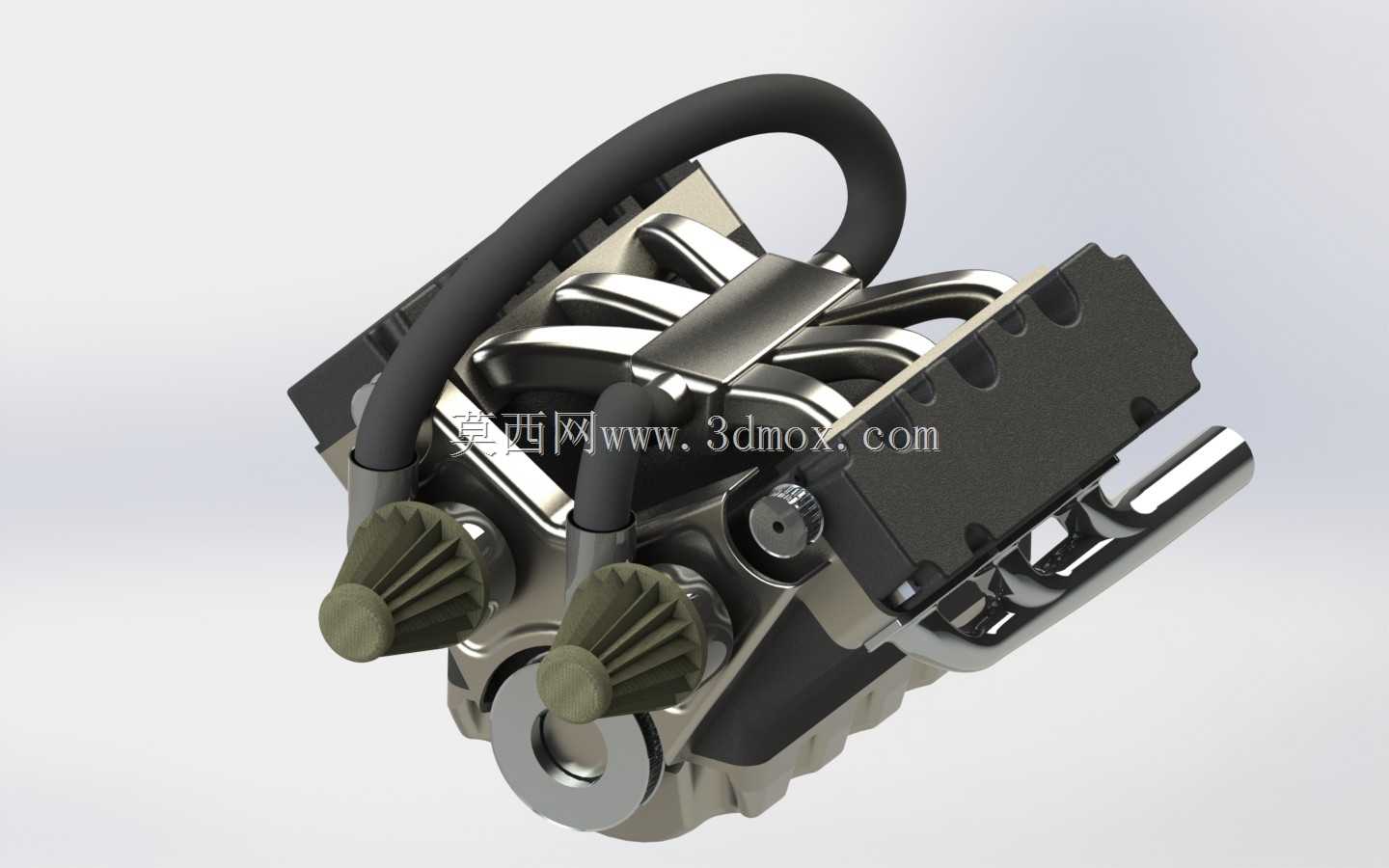

小排量V6机型做双涡轮匹配时,最容易踩的坑是排气干涉带来的低扭迟滞,不少量产机型在3000转以下的扭矩输出断层,本质是排气歧管的流道走向没有兼顾两侧气缸的脉冲间隔,涡轮壳体的安装角度也没给进回油管路留够热膨胀余量。这套结构里两侧缸盖的排气出口采用等长歧管对接,每段流道的弯折曲率都避开了直角突变,排气脉冲到达涡轮蜗壳的时间差控制在12度曲轴转角以内,既不会出现气流对冲抵消能量,也能让涡轮在1800转左右就建立起正压,迟滞感比非等长设计降低近四成。

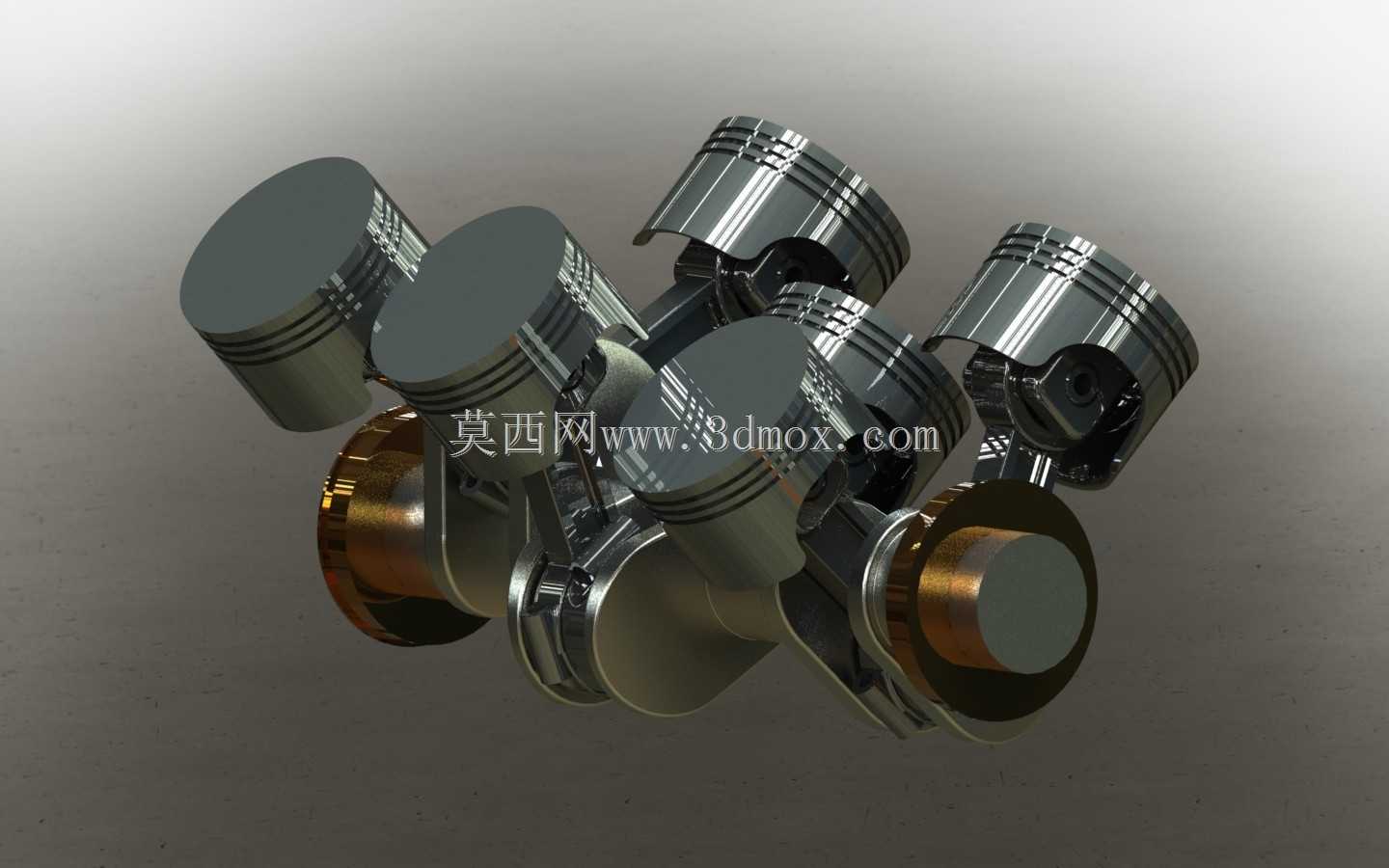

缸体部分的曲轴支撑采用了四主轴承布局,相比六轴承方案虽然对曲轴的刚性要求更高,但减少了两道轴承的摩擦损耗,主轴颈的圆角滚压参数在模型里做了显性标注,对应的过盈配合公差带也预留了0.02mm的调整空间,适配不同铸造工艺的缸体毛坯变形量。活塞的裙部型线不是正圆结构,推力面做了0.03mm的微凸设计,冷启动时不会因为活塞销偏置出现敲缸,热机膨胀后又能和缸壁保持均匀贴合,不会出现偏磨拉缸的隐患。
涡轮的安装支架没有采用刚性连接,而是在连接点预留了橡胶减震垫的安装位,涡轮最高工作转速超过12万转,细微的动平衡偏差如果直接传递到缸体,长期运行会导致缸盖螺栓出现疲劳松动。中冷器的进出气接口角度做了15度的倾斜调整,不会和转向助力油管、空调管路出现空间干涉,整车总装时不用额外做管路避让弯折,减少了进气阻力的同时也降低了装配工时。

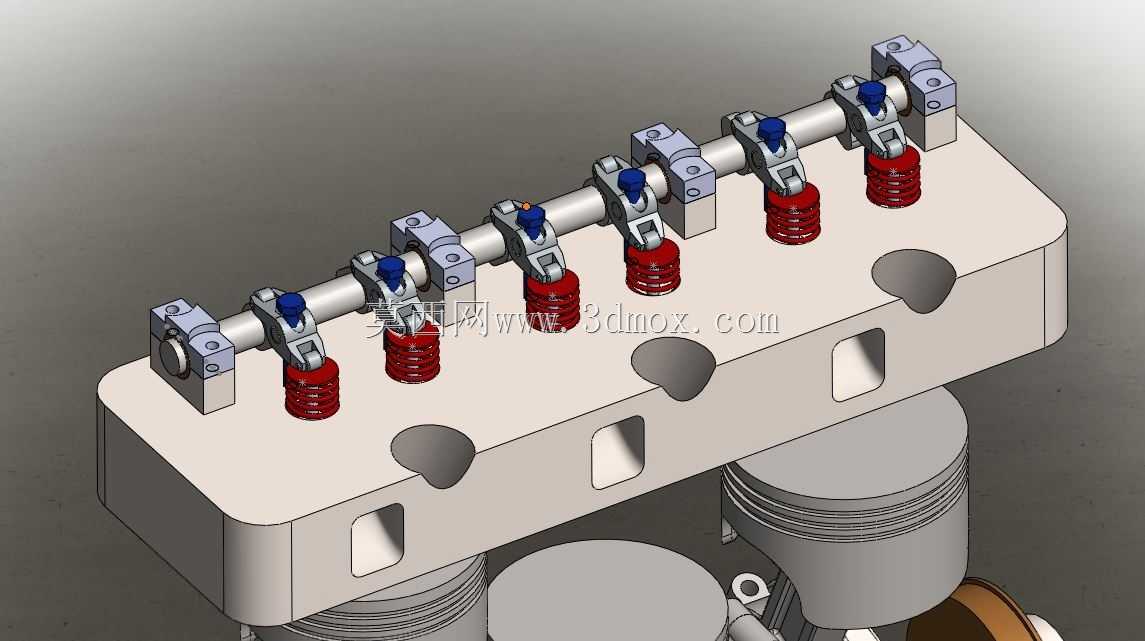

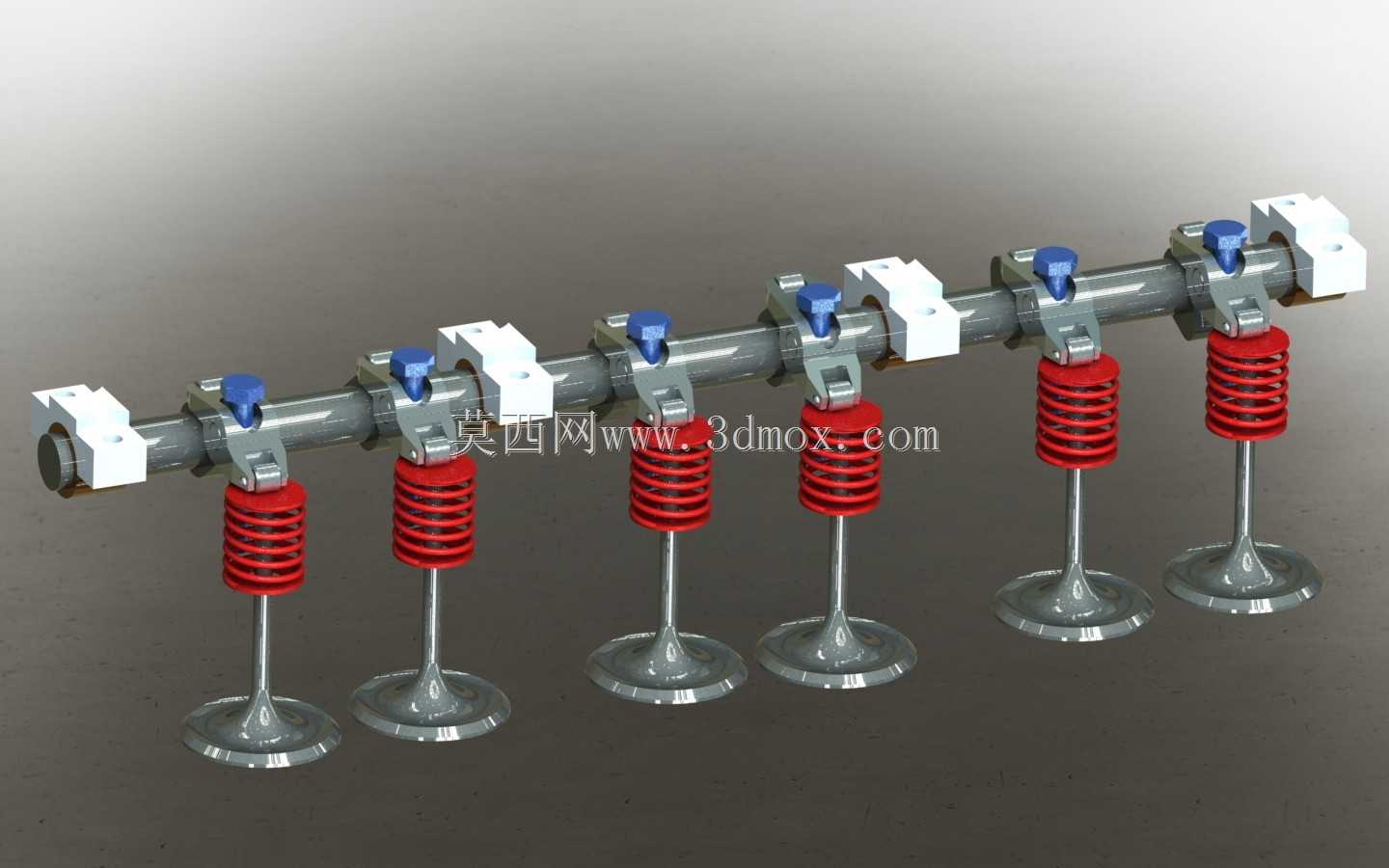

配气机构的凸轮轴型线兼顾了高转进气效率和低转气门落座冲击,气门弹簧的预紧力参数在结构里做了匹配,不会出现高转气门浮子的情况,也不会因为弹簧力过大导致凸轮轴磨损加剧。正时系统的张紧轮安装位预留了3mm的自动张紧行程,皮带老化伸长后依然能保持合适的张紧力,不用频繁人工调整。油底壳的挡油板结构做了多道导流筋设计,激烈驾驶时机油不会因为离心力全部甩到油底壳一侧,避免急加速时机油泵吸空出现油压不足的故障。
进气歧管的稳压腔容积做了针对性优化,既不会因为容积过大导致油门响应变慢,也不会因为容积太小出现各缸进气不均匀的问题,每个进气道的长度都经过谐振匹配,在常用的2000-4000转区间能利用进气谐振效应提升充气效率,不用额外加大喷油量就能获得更好的扭矩输出。
