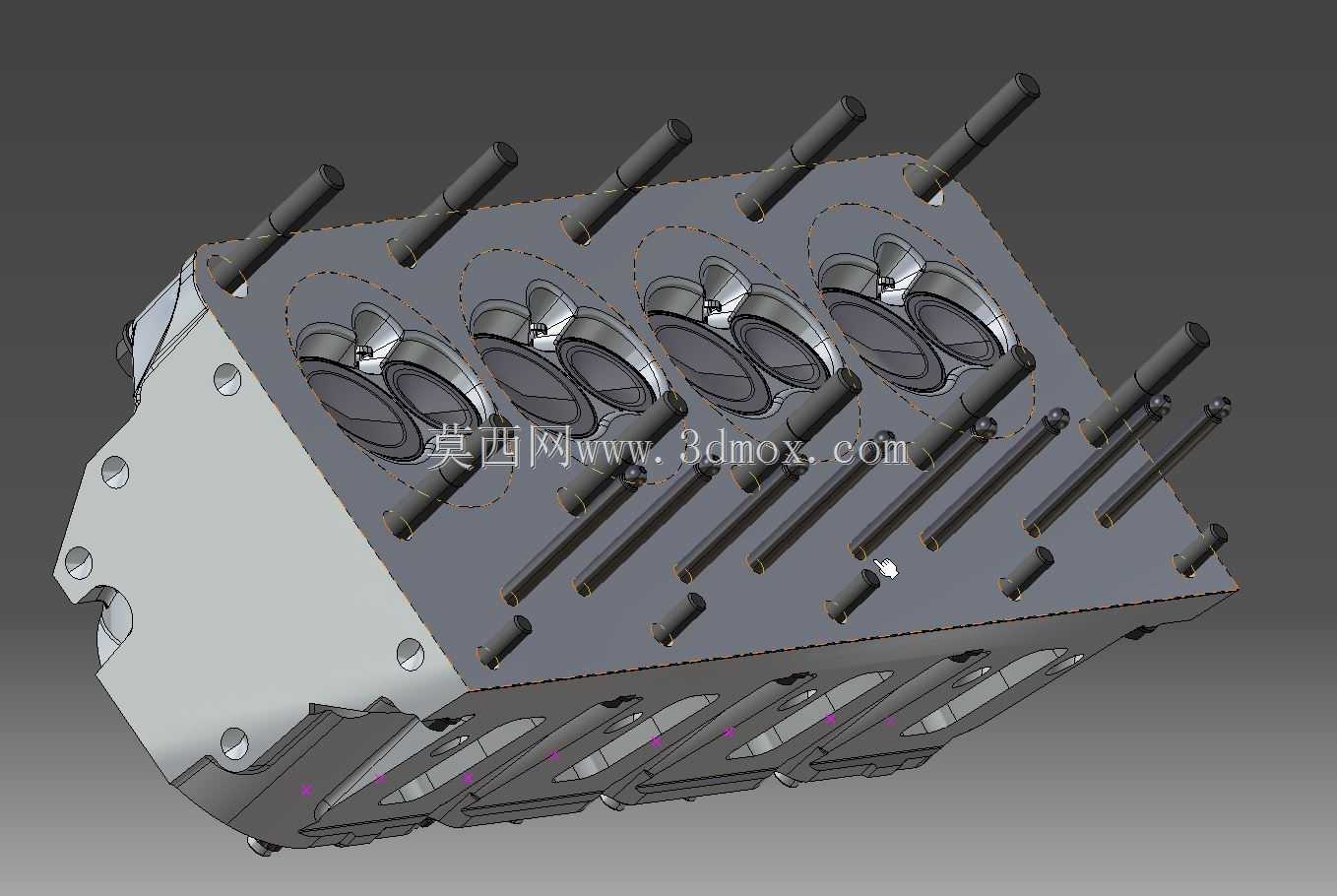

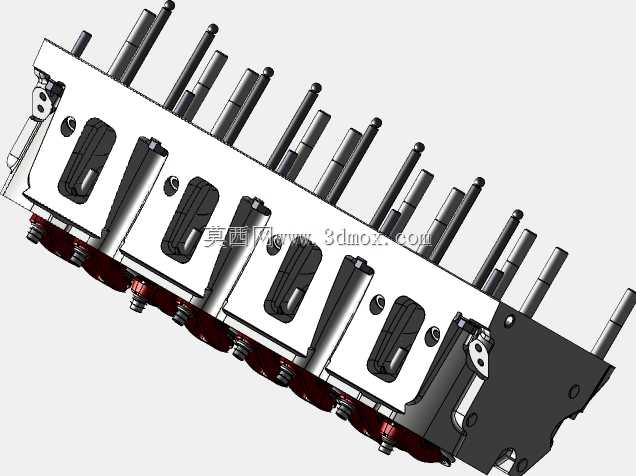

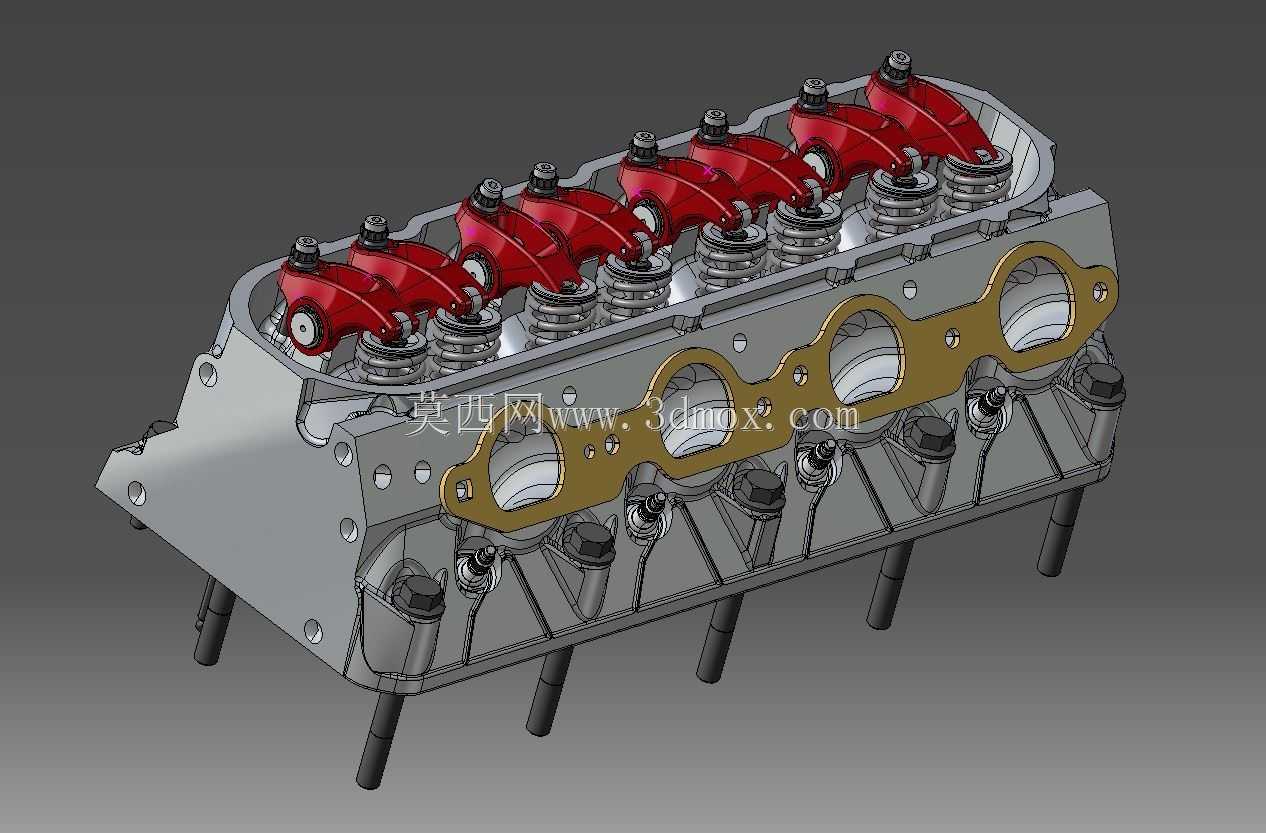

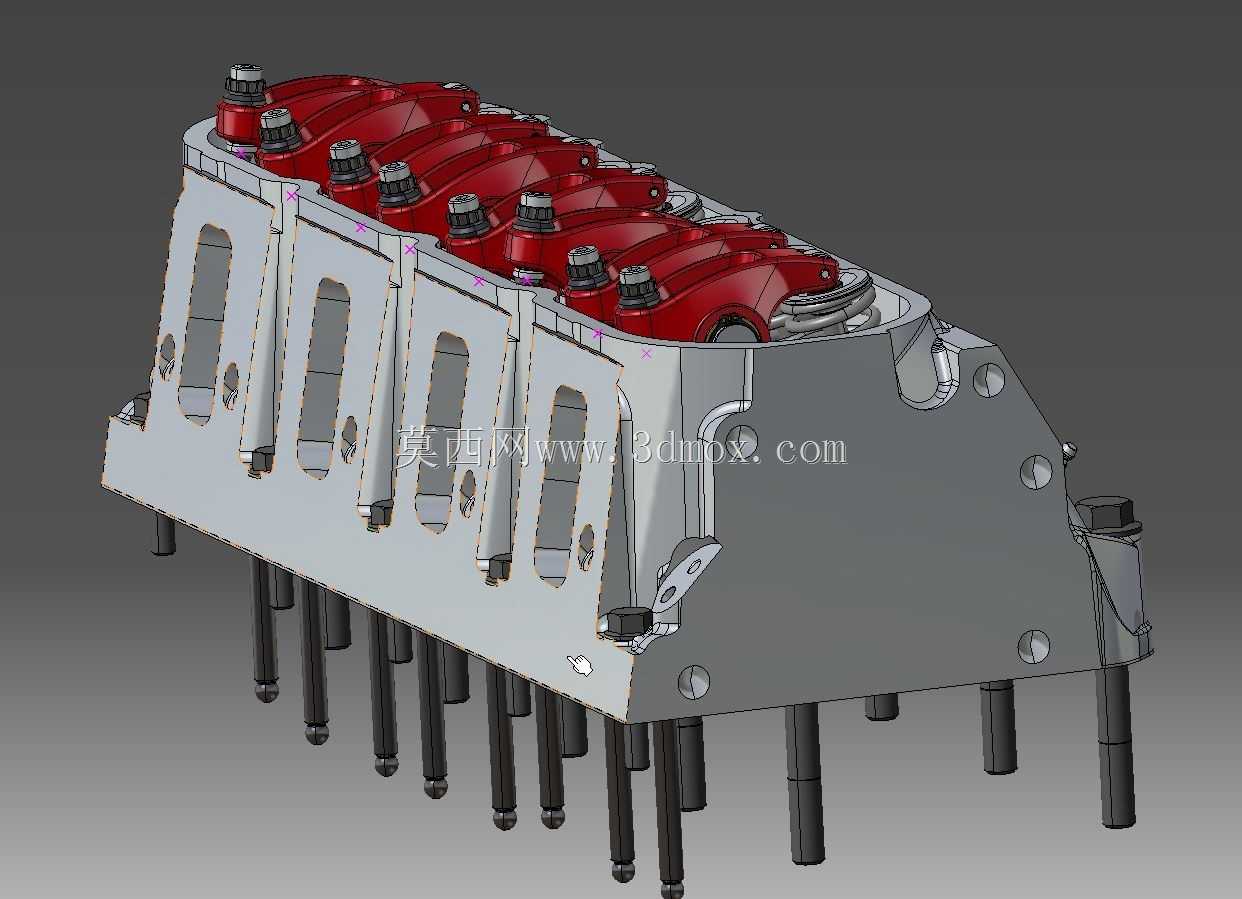

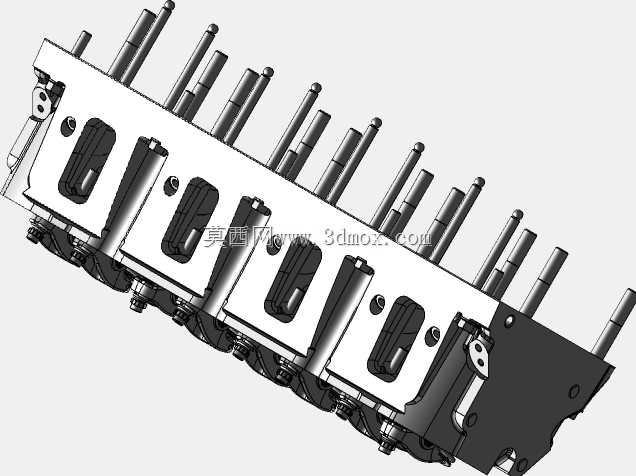

V8发动机LS3气缸盖总成结构展示

小排量V型发动机高转工况下，气缸盖摇臂轴座的同轴度偏差极易引发气门开闭时序错乱，原厂铸造件的毛坯余量不均，常让精加工阶段的定位销孔出现0.02mm以上的位置度超差，直接导致高速运转时摇臂侧磨、气门弹簧偏载断裂。这套缸盖总成的结构设计，刚好把这些加工端的痛点拆解到了每一处配合面的细节里。

你看摇臂安装座的分体式定位凸台，没有采用常见的整体式铣削平面，而是给每个摇臂支点单独做了0.1mm的凸起定位台，精加工时不用再找正整排安装面的平面度，单次装夹就能完成所有支点孔的铰削，能把整排摇臂轴的同轴度误差控制在0.008mm以内，哪怕是用普通立式加工中心，也能达到高精度镗床的加工效果。气门弹簧的下座圈和缸盖本体的配合面，特意做了1.5度的微倾角，不是完全垂直于气门杆轴线，这个小角度刚好抵消弹簧高速压缩时的侧向离心力，避免弹簧圈和座圈边缘的硬摩擦，之前不少改装机型忽略这个细节，连续高转运行三四个小时就会出现弹簧断裂的故障。

进排气道的接口密封面，没有用常规的平面铣削，而是做了一圈0.3mm深的环形储胶槽，装气缸垫的时候不用反复打胶找正，密封胶受压后会均匀填充在槽内，不会被挤进气道影响进气效率，哪怕是多次拆装缸盖，也不会出现密封面渗漏的问题。缸盖本体上的螺栓过孔，靠近燃烧室的一侧做了0.5mm的倒角沉台，拧紧缸盖螺栓的时候，螺栓头部的压紧力会均匀分散到周围的铝合金基体上，不会出现局部应力集中导致的缸盖变形，很多自制缸盖就是没做这个沉台，拧紧螺栓后燃烧室平面度超差，直接出现冲缸垫的问题。

摇臂和气门杆顶端的接触点，特意偏移了气门杆中心0.8mm，摇臂下压气门的时候会带动气门产生微小的转动，避免气门杆和导管长期单点磨损出现偏磨，这个细节很多原厂机型都没有做，后期改装时还要手动打磨摇臂接触弧面，这套结构直接把这个优化点整合到了初始设计里。缸盖下水孔的位置，刚好对着每缸的排气门座圈周围，冷却水流动时能直接带走排气门传导的高温，不会出现局部热点导致的爆震，不少同排量机型的水套设计避开了排气门侧，连续大负荷运行时排气门温度会超过800度，很容易出现气门烧蚀的故障。
