带散热总成柴油动力机组结构

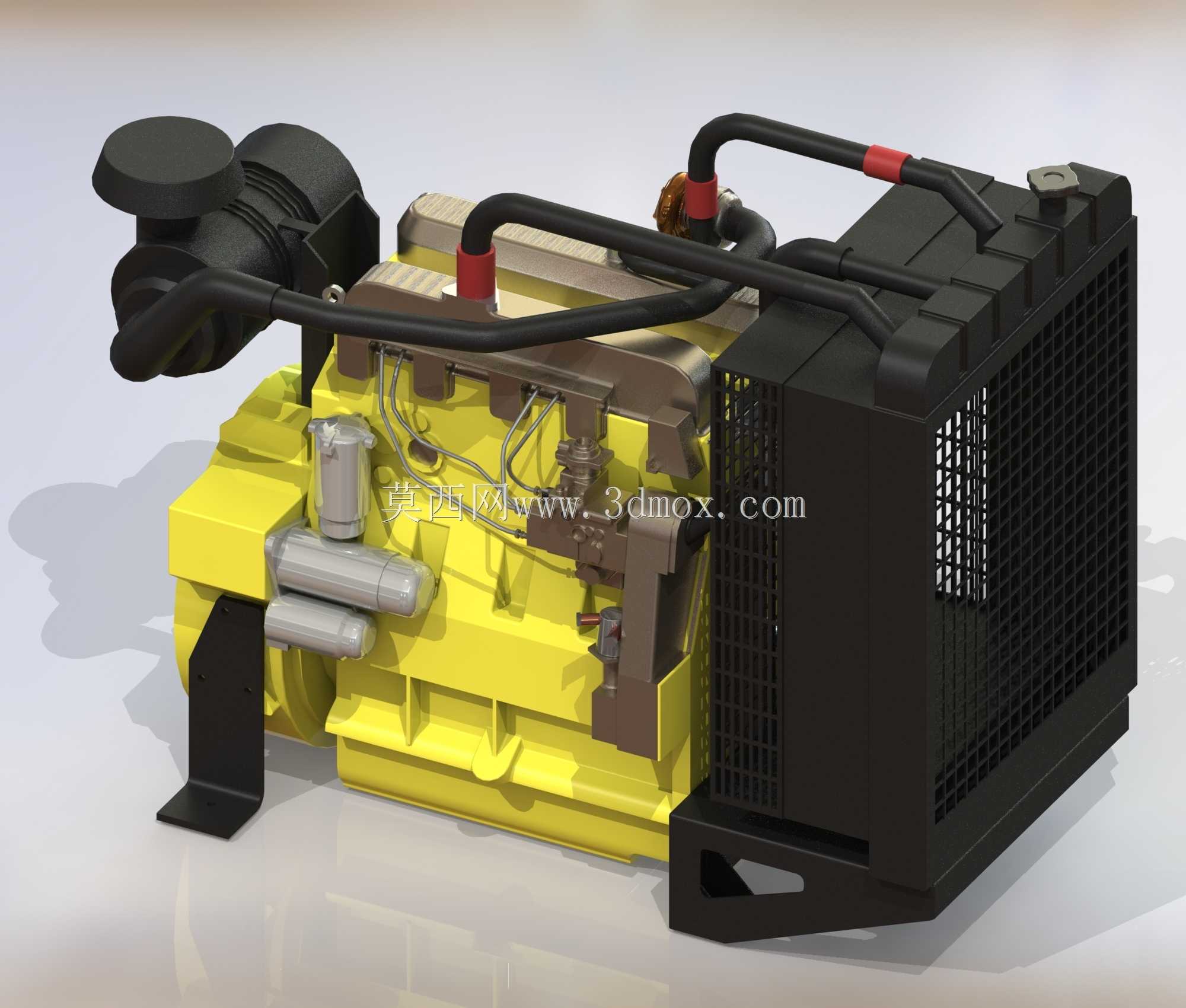

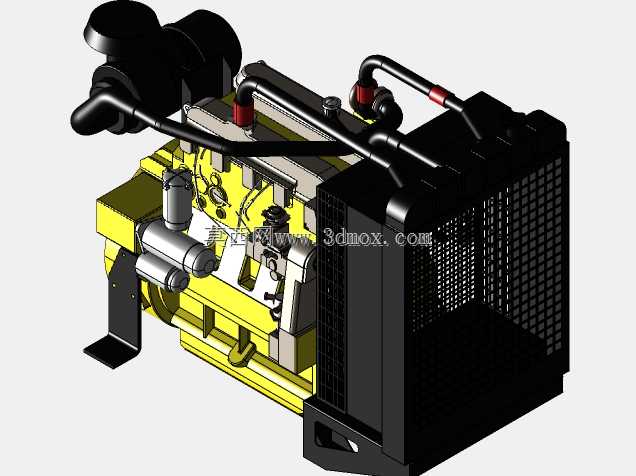

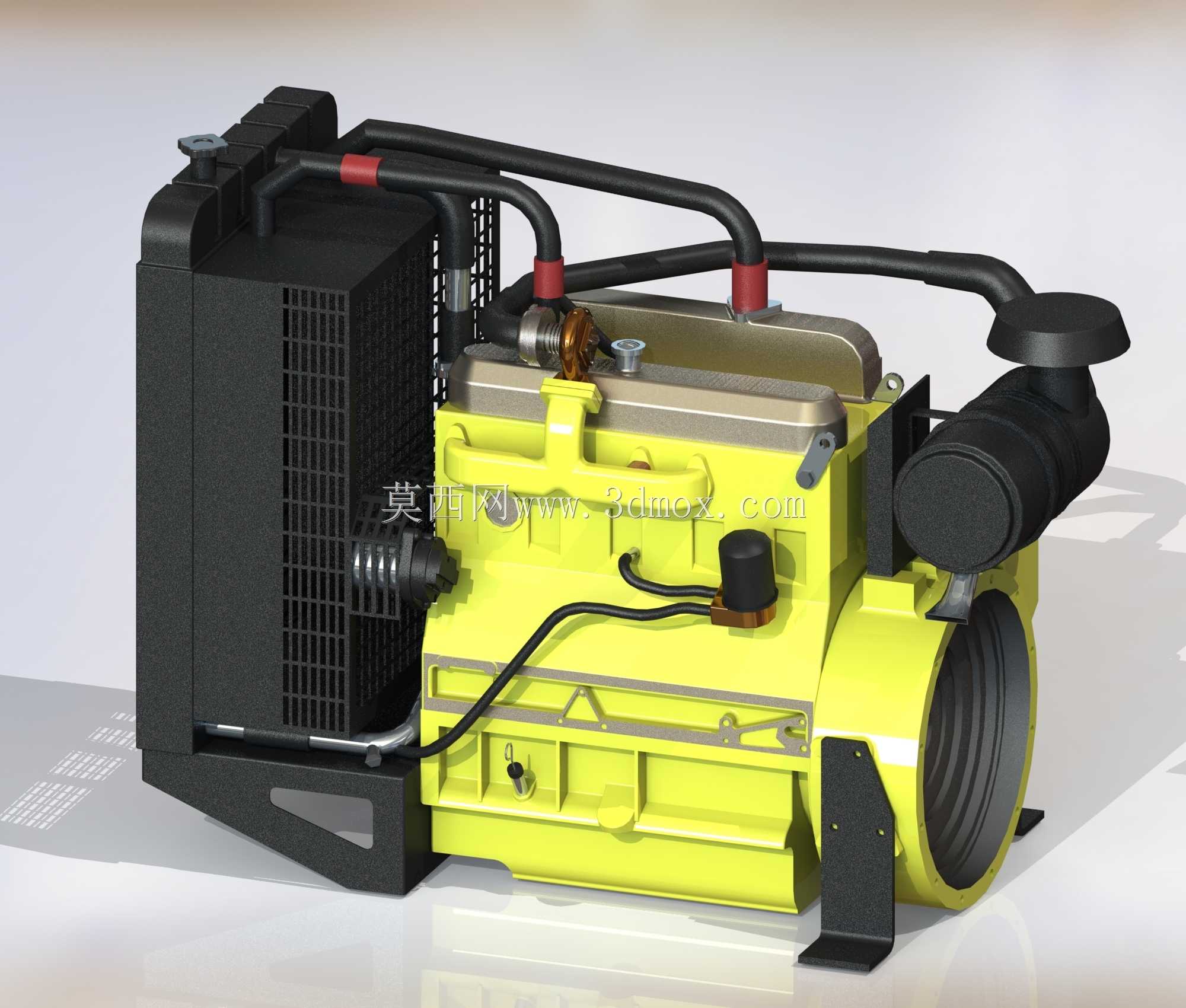

车间里常碰到柴油机组装机后散热效率不达标的问题，根源多在前期结构设计时，散热模块与缸体的间距、管路走向没有匹配实际振动工况，要么管路长期受震磨破漏液，要么散热风道被周边部件遮挡，热交换效率掉三成以上。这款柴油动力机组的结构设计，刚好把这些现场踩过的坑都做了针对性调整。黑色散热总成直接通过一体式铸钢支架固定在机组底座侧端，没有采用常见的分体式连接片，支架上预留的镂空槽既减轻了自重，又能让散热风扇带出的热风从侧下方顺利导出，不会在机组底部形成涡流积热。缸体上方的燃油管路走了分层排布的逻辑，粗管径的回油管贴近缸体上沿固定，细管径的喷油管路架在回油管上方的卡扣槽里，每段管路的弯曲半径都控制在管径的三倍以上，避免弯折处出现燃油流动阻力陡增的问题，管路两端的红色密封衬套特意突出接头端面两毫米，机组运行产生的持续振动不会让接头直接和金属支架硬碰硬摩擦，从根源上减少了渗漏隐患。进气总成布置在机组最左侧，空滤外壳的安装支架做了下沉式设计，空滤进气口朝向斜上方，避开了散热总成吹出的热风区域，不会把已经加热过的空气吸入缸体造成燃烧效率下降。底部的支撑脚采用了折弯成型的钢板结构，和底座的连接面做了铣平处理，安装时不需要额外加调整垫片就能保证机组水平度，支撑脚侧面的加强筋刚好对应缸体的振动节点位置，能把运行时的共振幅度压低百分之四十左右。缸体侧面的燃油滤清器、机油冷却器都集中布置在同一侧的安装位上，后期维护时不需要拆开其他外围部件就能直接更换滤芯，相邻部件之间预留的操作间隙刚好能放下标准套筒扳手，不会出现空间太窄工具卡不住的情况。散热总成的格栅网片做了快拆式卡扣设计，日常清理积尘时不需要拧下整圈固定螺丝，掰开两侧卡扣就能取下网片冲洗，格栅的通风孔率经过匹配计算，既能挡住大颗粒杂物飞入散热片，又不会阻碍通风流量。整个机组的外围部件没有突出底座的边界，转运时可以直接用叉车托举底座，不用担心磕碰损坏管路或者空滤外壳，所有外接的油口、接线端都集中布置在机组后侧的同一区域，现场安装时管线排布更规整，不会出现多根管线交叉缠绕的问题。
