Micro-USB转DIP直插转接板结构设计

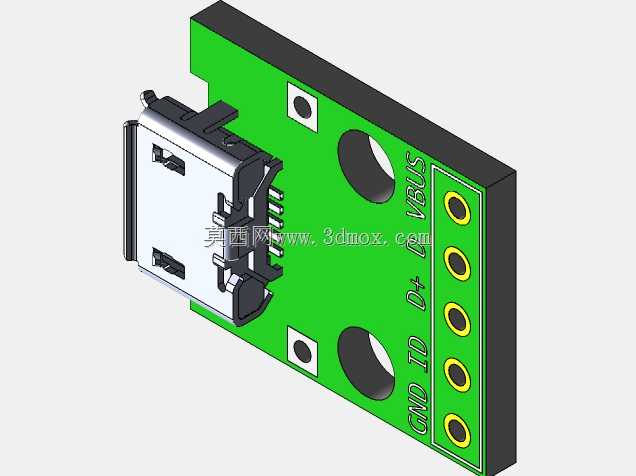

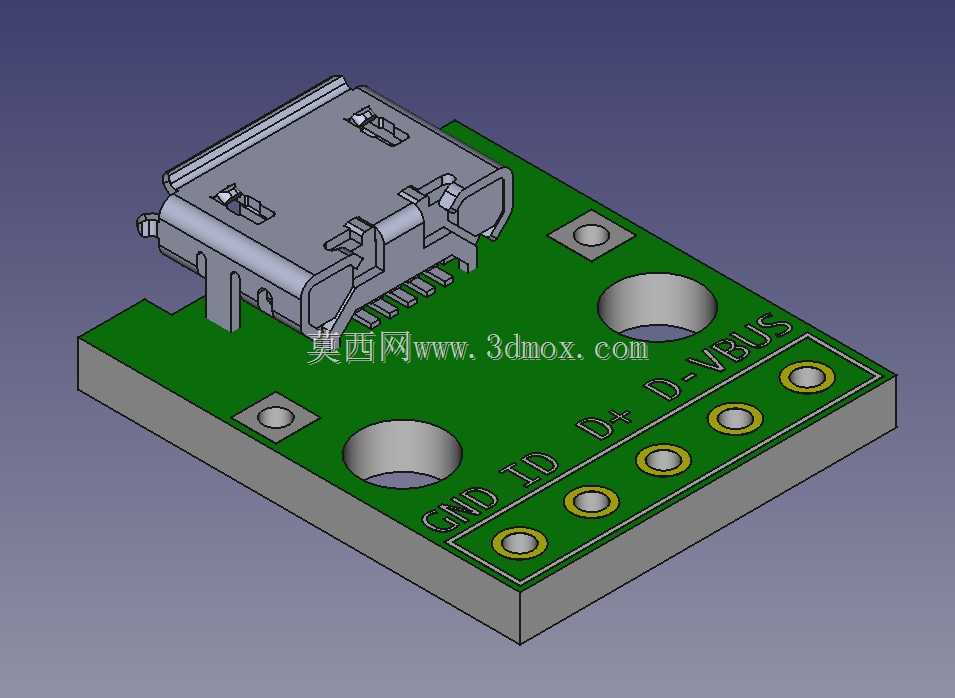

小批量电子试制场景里，Micro-USB接口的手工焊接一直是返修率居高不下的痛点，表贴引脚间距不足0.8mm，手工烙铁拖焊极易出现连锡、虚焊，新手操作时甚至会直接烫坏接口塑料基座，这款转接板的结构设计完全围绕降低手工装配难度展开。板身预留的两个定位圆孔直径适配常用M2铜柱，孔位边缘做了0.2mm的沉台设计，安装时铜柱帽不会突出板面顶起上层堆叠的模块，四个边角的圆弧过渡也避免了锐边刮伤杜邦线绝缘层。板载的五个直插焊盘特意做了拉长处理，焊盘宽度比常规DIP引脚宽出0.3mm，既可以兼容标准2.54mm排针焊接，也能直接穿入单股导线做飞线连接，焊盘之间的阻焊桥宽度保留了0.4mm，哪怕焊锡量稍多也不会出现相邻焊盘连锡的问题。接口下方的PCB区域特意做了0.15mm的下沉处理，Micro-USB母座贴装后底部和板面之间留出均匀缝隙，清洗残留助焊剂时液体可以顺利流出，不会积在接口底部长期腐蚀引脚。丝印层的引脚标识直接印在对应焊盘旁，字符高度1.2mm，焊接时不用反复对照原理图找引脚定义，GND引脚的焊盘还做了加宽处理，大电流供电时能降低走线阻抗，避免长期通电出现焊盘发烫脱落的问题。接口两侧的固定插脚对应位置做了金属化半孔设计，焊接后插脚和PCB板牢牢结合，频繁插拔USB线时不会出现母座松动移位的情况，母座前端的板面预留了1mm的避空空间，插接头时不会因为板边公差顶住插头外壳导致插不到位。整个板身的长宽尺寸控制在20mm*15mm，刚好能塞进常用的小型项目外壳预留的接口槽位，不需要额外对壳体做二次打磨修型，板厚选用常规1.6mmFR4材质，和通用面包板的高度差刚好匹配排针长度，插在面包板上时母座接口高度和外壳开孔位置完全对齐。
