L1A1枪械下机匣金属结构件

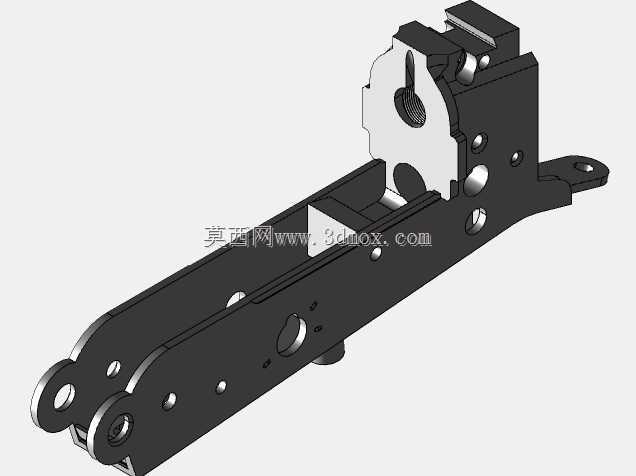

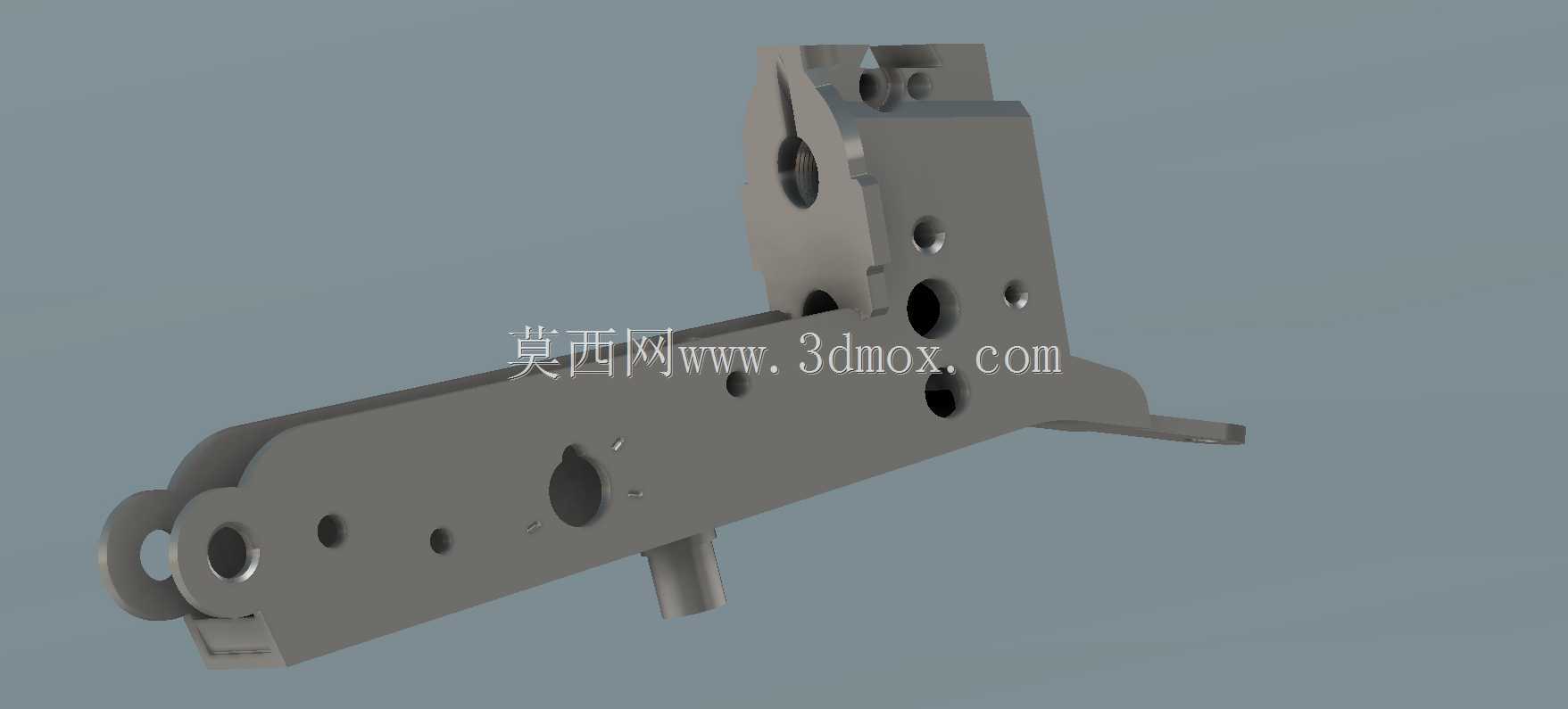

常规枪械下机匣加工时，常因薄壁区域刚性不足，铣削过程中出现振纹，导致后续装配时销钉孔同轴度偏差超差，甚至出现扳机组件卡滞的隐患。这款L1A1下体的结构设计，在长条形主体的弯折过渡区做了局部加厚处理，没有盲目追求减重而削薄受力侧壁，铣削装夹时可以直接以加厚面作为定位基准，减少薄壁件专用夹具的投入。侧壁上排布的不同孔径通孔，没有采用统一的等距排布逻辑，靠近尾部铰接孔的位置特意将两个销孔的间距做了微调，适配扳机组的实际装配公差，避免批量装配时出现零件互换性差的问题。前端伸出的定位凸台，侧面做了0.2度的微小拔模斜度，既不影响与上机匣的贴合精度，又能在冲压或者铣削成型后顺利脱模，不会出现凸台边缘拉伤的缺陷。底部伸出的圆柱定位销，根部做了R0.5的圆角过渡，没有采用直连的直角结构，减少淬火处理时的应力集中，避免使用过程中受撞击出现销根断裂的情况。长槽内侧的台阶面，粗糙度要求控制在Ra1.6，没有做过高的镜面处理，既能保证相关组件滑动顺畅，又能控制精加工的工时成本。侧面的异形让位槽，边缘没有做尖锐的直角处理，全部做了小圆角过渡，既避免使用者握持时被锐边划伤，又能减少热处理时的尖角应力开裂风险。不同功能的孔位深度做了差异化设计，贯穿孔与盲孔的深度差控制在合理范围，加工时可以减少换刀次数，同一把刀具就能完成相近孔径的加工，缩短单件加工的节拍。尾部的铰接孔内壁预留了0.1mm的研磨余量，粗加工后不需要额外做精加工，装配时通过手工研磨就能适配不同公差的铰接销，适配小批量修配的生产场景。整个零件的壁厚变化平缓，没有出现壁厚骤变的区域，铸造或者粉末冶金成型时不会出现缩孔、冷隔等缺陷，后续机加工的余量也控制在均匀的1mm范围内，减少材料浪费。
