CH340E芯片MicroUSB接口TTL串行转接板

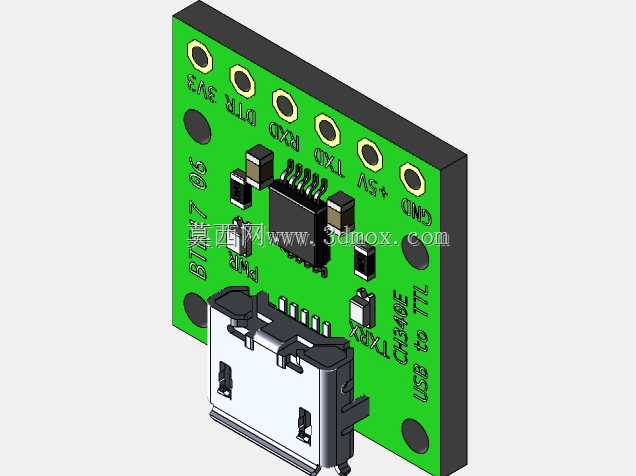

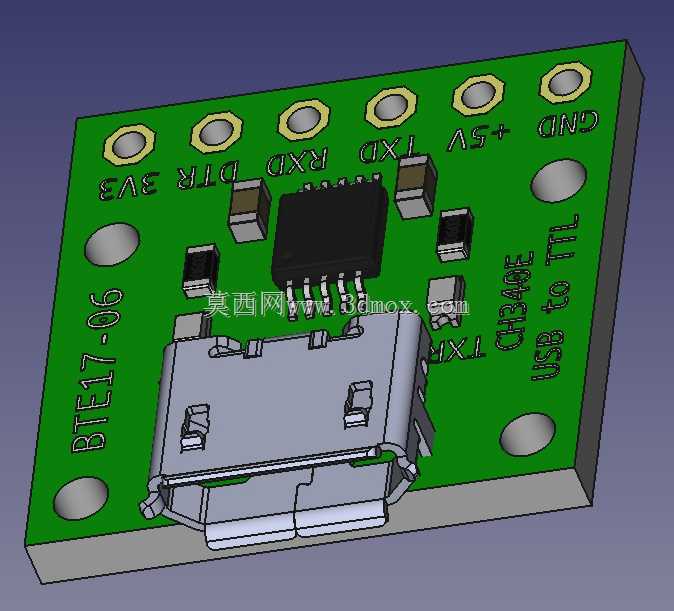

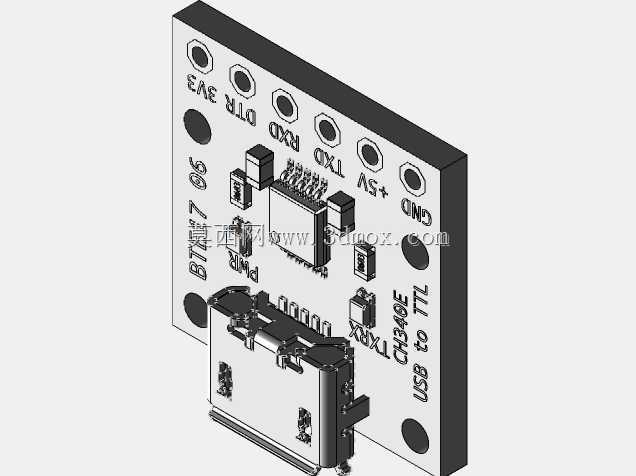

　　在嵌入式开发、工业设备调试、小型智能硬件量产的现场场景里，串口转接是绕不开的基础连接环节，很多老旧工业传感器、单片机最小系统、定制化控制板卡都保留TTL电平串口作为调试与数据交互接口，而当前主流的便携调试设备、办公电脑几乎都取消了原生DB9串口，仅保留USB接口作为通用外设连接通道，这类USB转TTL转接板就成为了跨接口通讯的核心桥梁。这款基于CH340E芯片设计的转接板，选用Micro USB Type-B作为上位机连接接口，是充分考虑了现场使用的通用性——目前大量存量的安卓设备数据线、工业手持终端配套数据线、开源硬件配套线材都采用Micro USB接口，现场调试时不需要额外携带专用线材，随手取用现有线材即可完成连接，大幅降低了现场调试的物料准备成本。从板卡的功能布局来看，核心的CH340E芯片布置在板卡中心区域，周边就近布置了电源滤波电容、电平匹配的无源器件，缩短了高频信号的走线长度，减少USB差分信号与TTL串口信号之间的串扰，保证115200甚至更高波特率下的通讯稳定性，不会出现丢包、乱码的情况。板卡边缘引出的排针引脚依次定义了3V3、DTR、RXD、TXD、+5V、GND信号，覆盖了串口通讯全量常用信号，其中DTR引脚可以直接对接单片机的复位引脚，实现Arduino类开源硬件的一键程序下载，不需要手动按压复位按键，简化了程序烧录的操作流程。

　　板卡的安装设计也充分考虑了嵌入式集成的需求，板体四周布置了6个标准安装孔，孔径匹配常用的M2铜柱与螺丝，可以直接固定在小型设备的壳体内部、定制化治具的安装位上，不需要额外设计转接固定结构；板卡边缘还预留了两个大尺寸的定位圆孔，可配合尼龙扎带将板卡临时固定在测试工位的走线架、设备外壳侧壁上，满足临时调试场景的快速固定需求。从接口的防护设计来看，Micro USB接口采用了沉板贴片加定位柱加固的设计，相比普通直插接口，能承受更大的插拔力，在频繁插拔的调试场景下，不会出现接口脱焊、松动的问题，延长了板卡的使用寿命。

　　电源部分做了双路输出设计，既可以通过USB端口的5V电源直接对外供电，给小功率的外接串口设备提供工作电源，也可以通过板载的稳压电路输出3.3V电平，匹配3.3V供电的低功耗单片机、传感器模块，不需要额外外接电平转换板，减少了外接系统的接线复杂度。在实际的工业现场应用中，这类转接板既可以作为开发阶段的调试工具，连接电脑与待调试的控制板卡，查看设备运行日志、下发控制指令、烧录固件程序；也可以直接集成到最终的量产设备内部，作为设备的USB通讯接口，实现设备与上位机的常态化数据交互，比如小型传感器的数据上传、工业执行器的参数配置、智能硬件的固件升级等场景都能适配。

　　板卡的走线做了等长处理，USB差分对的走线长度差控制在极小范围内，保证USB2.0全速通讯的信号完整性，不会因为走线阻抗不匹配出现设备识别失败、通讯中断的问题；TTL串口的走线做了包地处理，在工业现场存在电磁干扰的环境下，依然能保证通讯的可靠性，不会因为周边变频器、伺服电机的电磁辐射出现数据传输出错的情况。板卡的整体外形尺寸控制得非常紧凑，长宽尺寸适配小型设备的内部安装空间，不会占用过多的设备内部容积，在空间受限的手持设备、小型传感节点内部也能顺利安装。接口的丝印标识清晰标注在板卡表面，每个引脚的功能定义都一目了然，接线时不需要额外查阅原理图，就能快速完成接线，减少现场接线的出错概率。
