工业风梯形多层置物货架结构设计

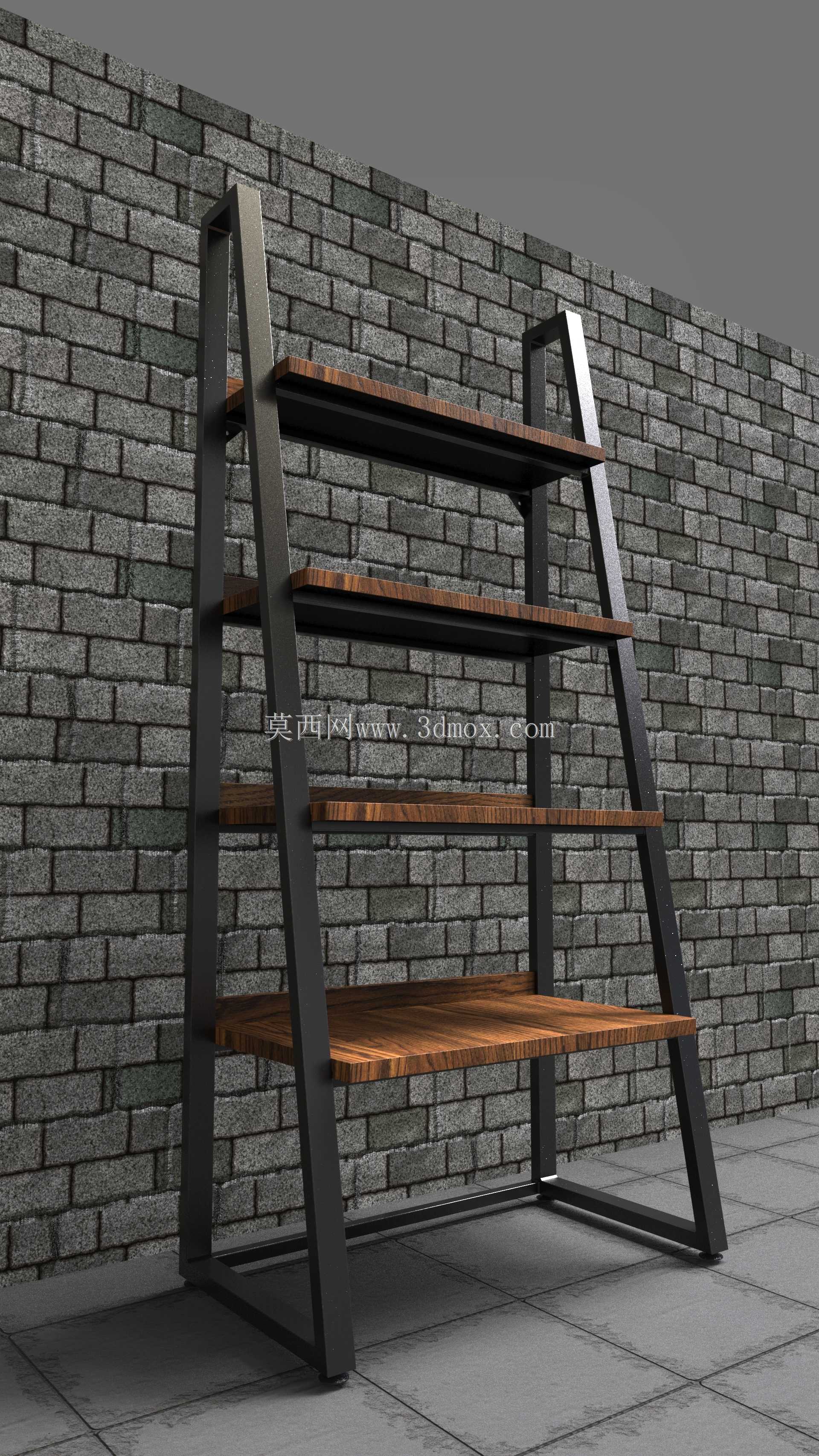

常规直立柱多层货架在临街商铺做陈列使用时，常存在层板边缘易磕碰行人、靠墙放置时上层物品取放需过度探身、整体视觉厚重遮挡墙面装饰的痛点，这款梯形置物架的结构设计恰好针对性解决了这类实际使用中的矛盾。框架采用外倾式梯形支腿，从地面接触端向上逐步收窄，底部支腿外扩的跨度比顶层层板宽出近三分之一，无需额外地脚固定就能获得足够的防倾覆稳定性，地面接触端做了平齐的方管切口处理，不需要加装塑料脚垫就能在瓷砖、地坪等硬质地面平稳放置，避免了脚垫老化脱落导致的架体晃动问题。层板与金属框架的连接没有采用外露螺丝的固定方式，而是在框架内侧焊接了隐蔽的L型托片，木质层板直接搁置在托片上，托片的焊接位置经过公差匹配，每层托片的水平度误差控制在0.2mm以内，层板放上后不会出现局部翘边、晃动的情况，后期更换层板或者调整层间距时不需要拆卸任何固件，直接抬升层板就能调整位置。支腿的倾斜角度经过反复校核，既保证了上层空间足够的置物深度，又让架体正面形成自然的斜面，顾客站在架前取放最上层物品时，身体不需要过度前倾，架体边缘也不会磕碰到腰腹部位，外倾的支腿在视觉上弱化了金属架的厚重感，后方的砖墙纹理能从架体侧面自然透出，不会完全遮挡商铺的墙面装饰。金属框架的方管连接处采用45度切角拼焊，焊道位置选在架体内侧，外侧看不到明显的焊接痕迹，后期做哑光黑喷塑处理时不需要额外打磨外侧焊疤，减少了表面处理的工序时长。木质层板的边缘做了轻微的圆角打磨，和深色金属框架搭配时，既保留了工业风的硬朗质感，又避免了尖锐边角可能造成的磕碰损伤，层板的厚度经过承重测算，四层结构的总承重能满足商铺陈列文创产品、包装货品、装饰摆件的日常需求，不会出现层板中部下弯的变形问题。
