多用途便携挂袜夹登山扣结构设计

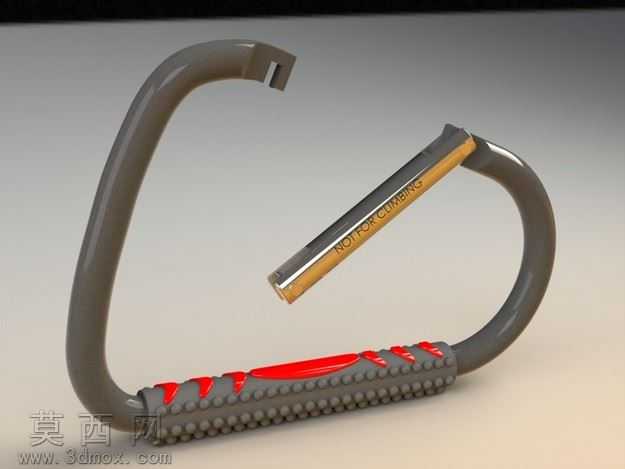

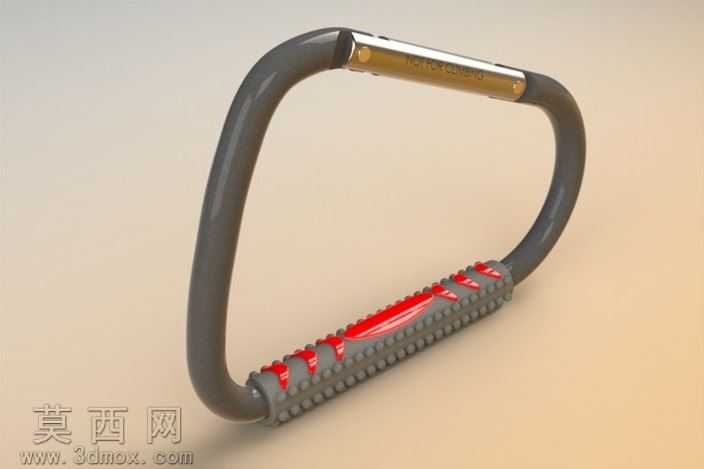

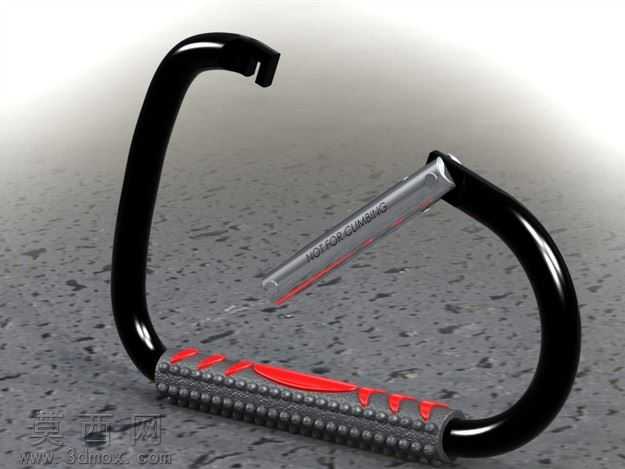

本作品为多用途挂袜夹登山扣三维模型，整体采用一体化集成式结构设计，将登山扣的快挂功能与袜子夹持固定功能进行融合，适配户外出行、日常晾晒、登山徒步等多场景使用需求。建模阶段采用SolidWorks完成全参数化结构搭建，首先构建主体C型快挂环的曲面轮廓，对挂扣开口处的弹性卡舌进行单独的特征建模，预留合理的形变回弹空间，保证卡接闭合时的卡扣强度与开合顺畅度，避免使用过程中出现意外脱开的问题。夹持组件部分采用内嵌式金属压条设计，压条表面蚀刻防滑纹理，与下方带密集凸点的软胶垫形成咬合结构，软胶垫采用高摩擦系数的弹性材质，既可以增大与袜面的接触摩擦力，防止袜子滑落，又能避免硬质结构刮坏织物纤维。材质渲染阶段，C型快挂环采用哑光黑色高强度工程塑料材质，添加细微的磨砂颗粒质感，模拟玻纤增强尼龙的耐磨抗摔特性；金属压条采用拉丝不锈钢材质，调整金属反射参数还原冷冽的金属光泽，压条边缘做圆角钝化处理，避免尖锐边角划伤手部或衣物；软胶夹持垫采用半哑光红色TPR材质，添加细微的橡胶颗粒纹理，与黑色主体形成鲜明的色彩对比，提升产品的视觉辨识度。结构设计上充分考虑人机使用体验，C型环的弧度贴合手部握持曲线，握持区域的软胶垫延伸至环体内侧，提升手持按压时的触感舒适度；夹持开合结构采用杠杆式受力设计，按压金属压条尾端即可张开夹口，松开后依靠内置弹性结构自动闭合，操作力度控制在单指即可轻松完成的范围，无需额外施力。整体模型完成装配干涉检查，所有活动部件预留合理的装配间隙，卡舌开合、夹口张闭均无结构干涉，可直接用于3D打印手板验证或开模生产参考，兼顾实用性与结构可靠性。
