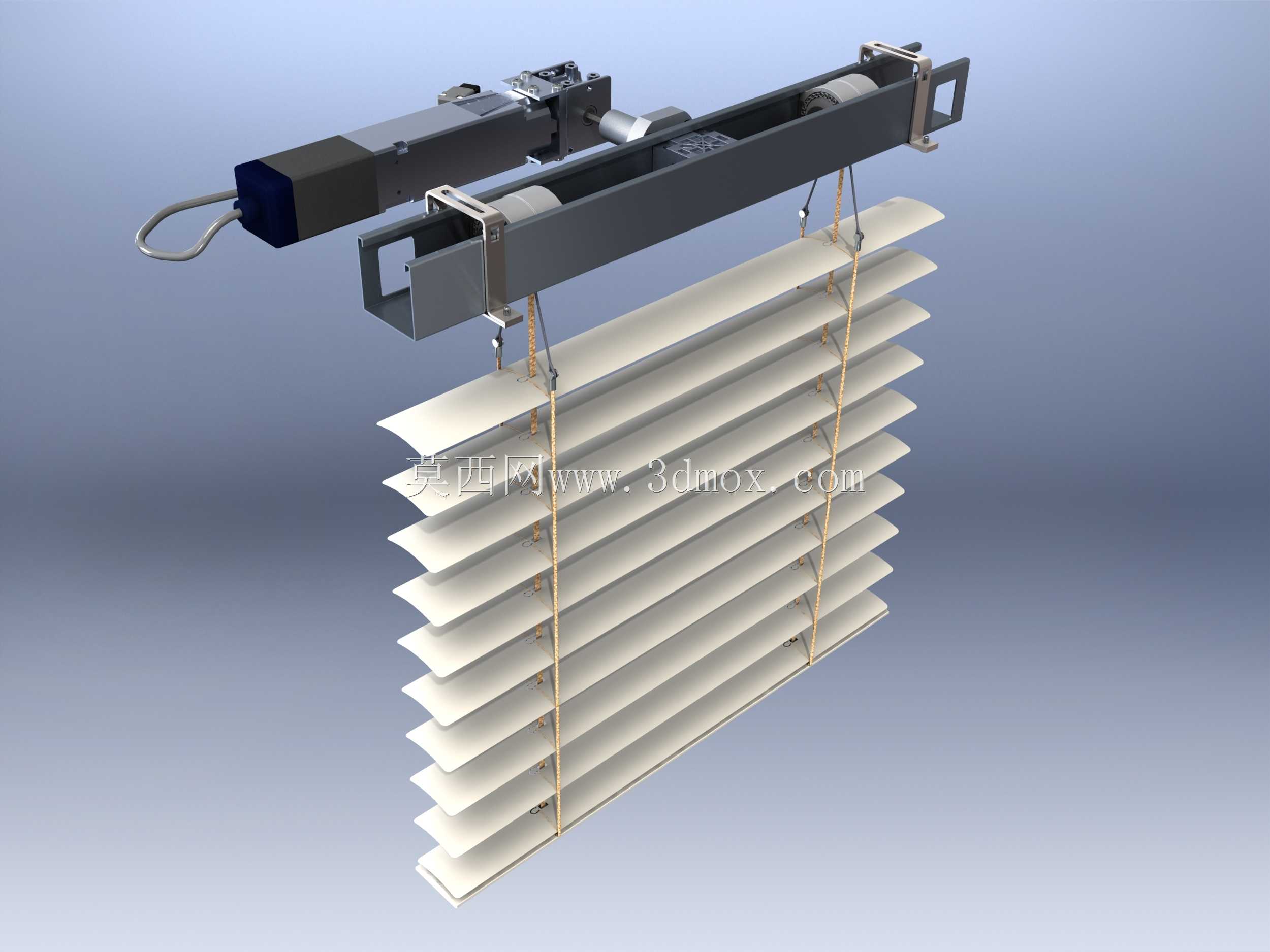

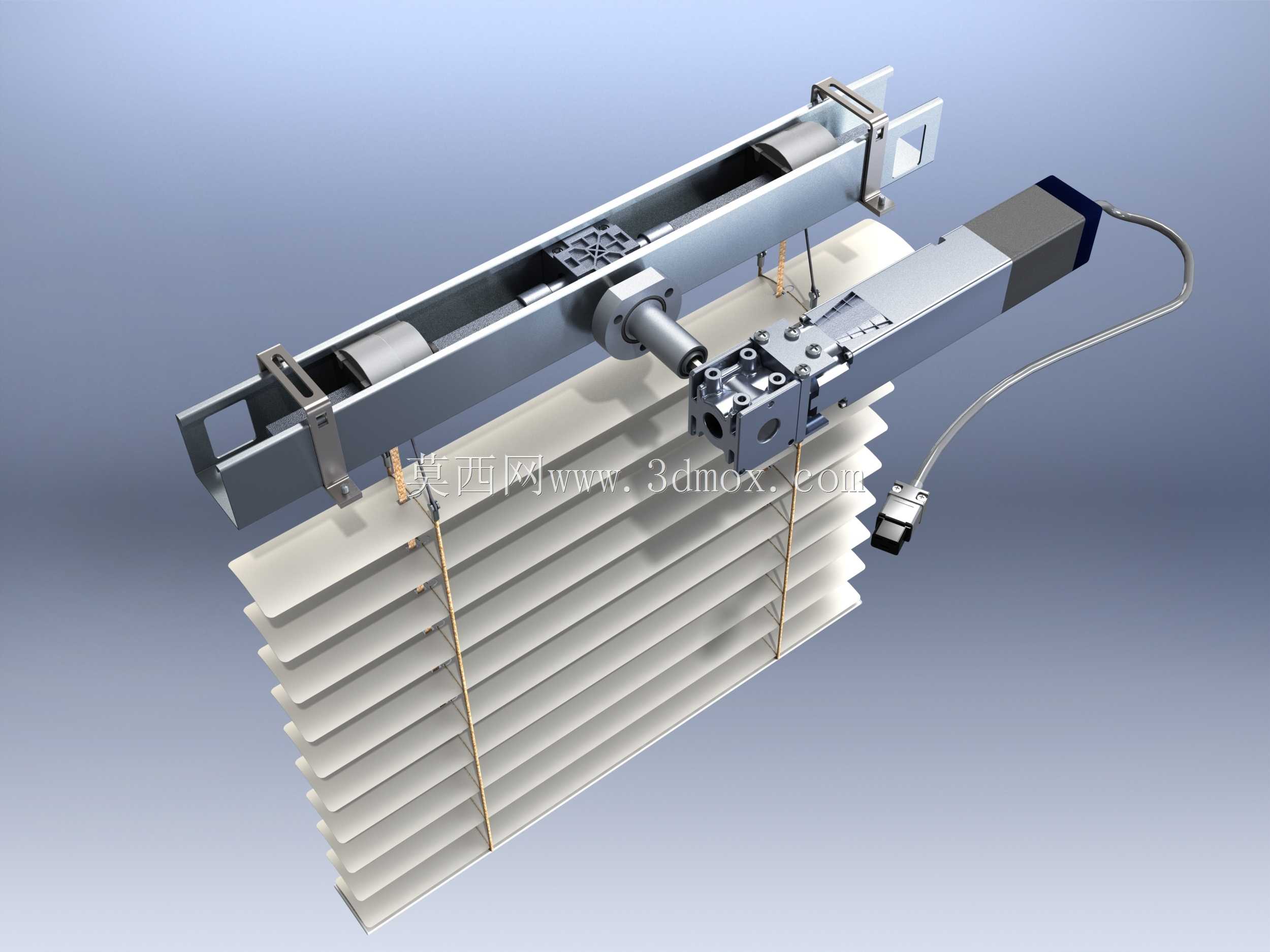

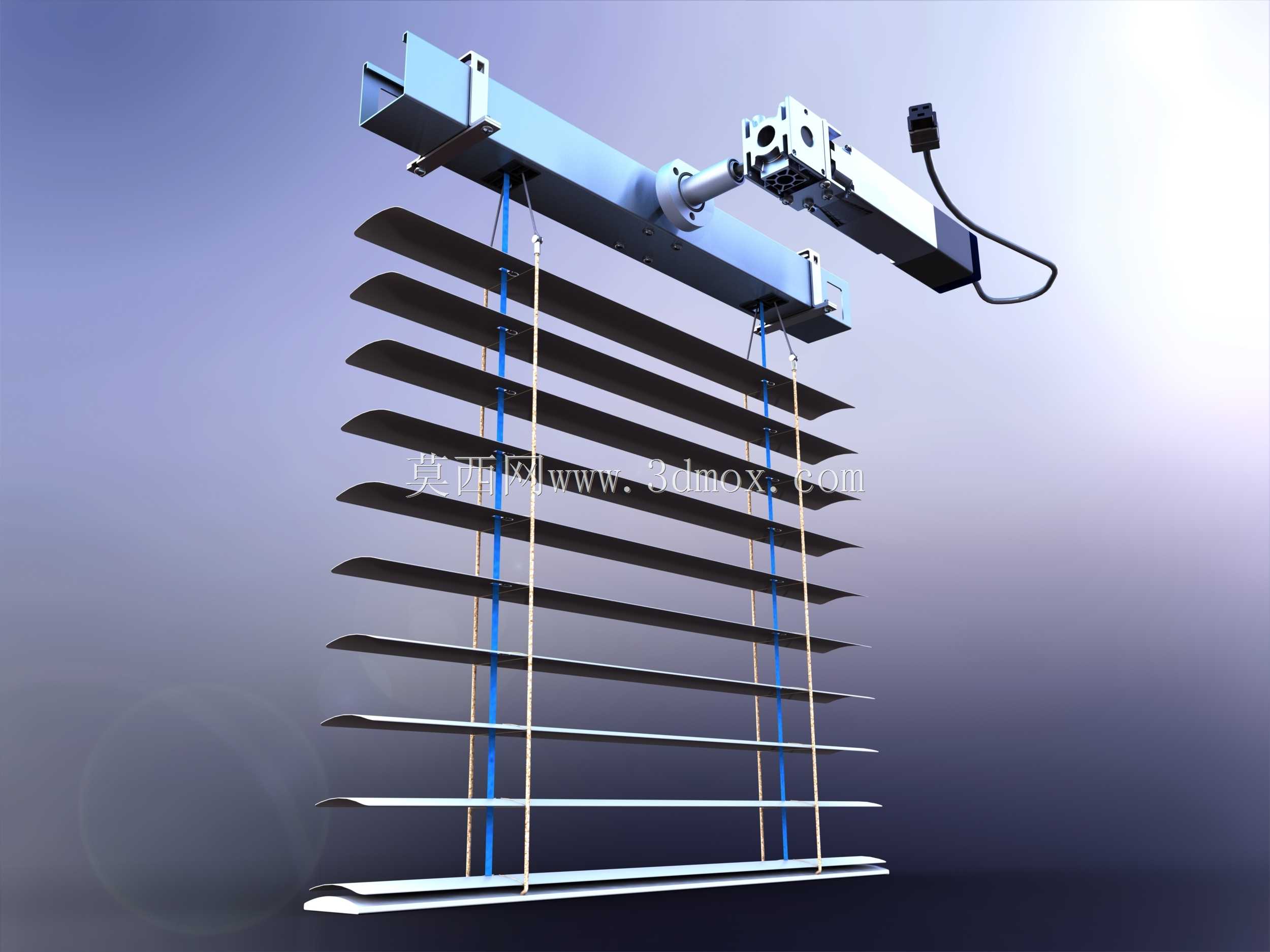

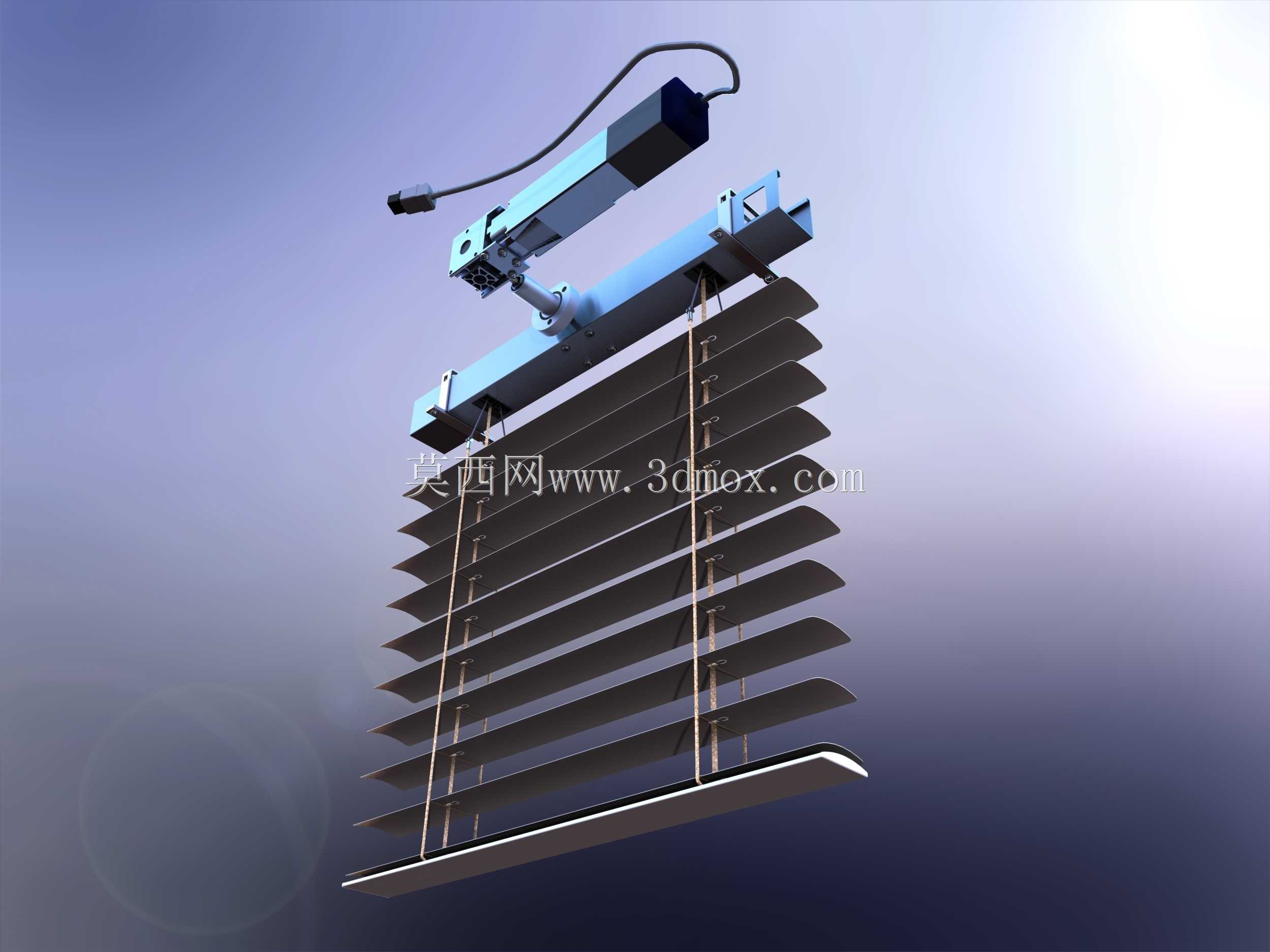

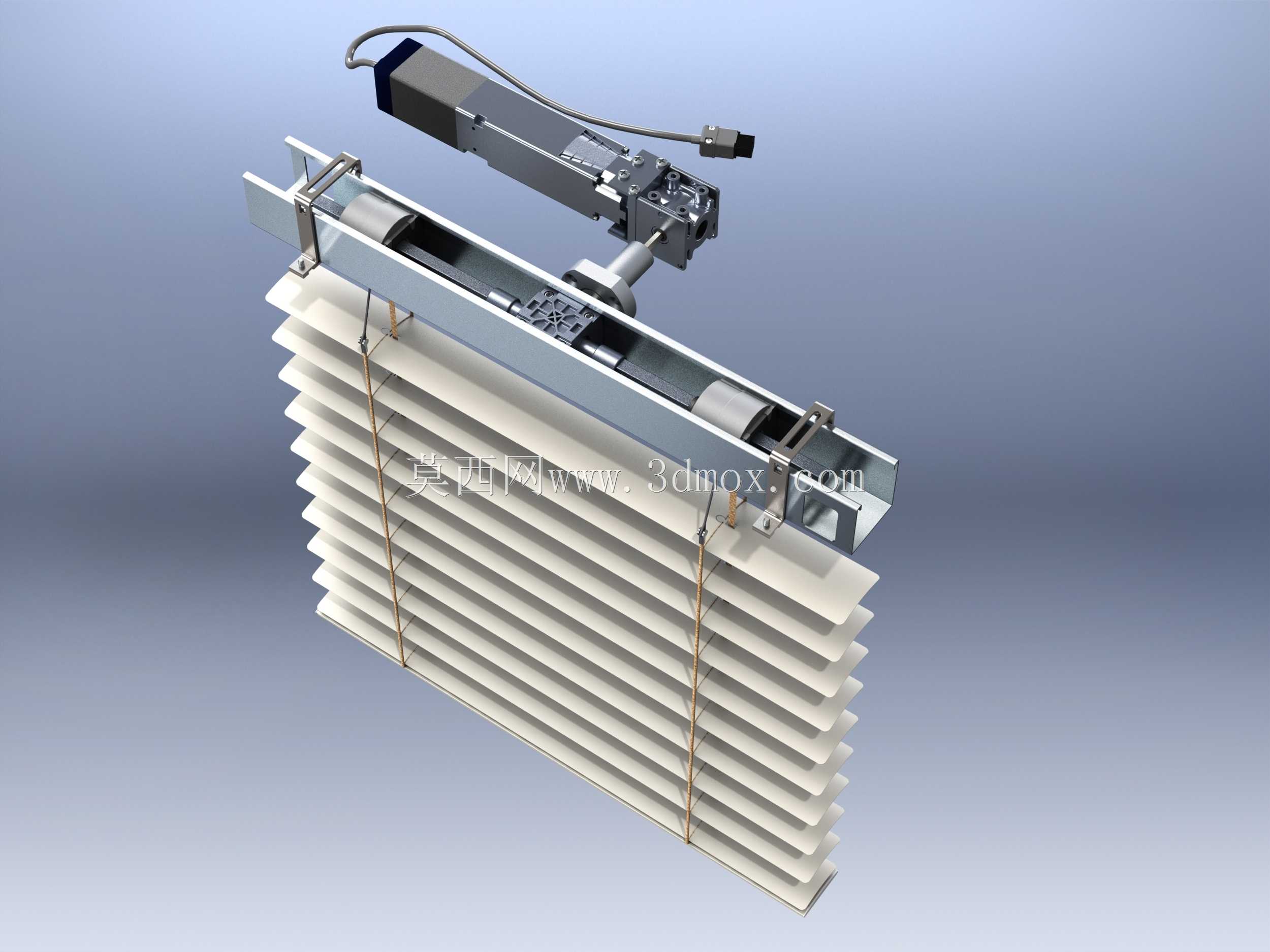

外置电机驱动可调式百叶窗结构

现场安装外置驱动百叶窗时，常遇到驱动端与窗叶转轴同轴度偏差超差的问题，轻则导致叶片转动卡滞、调节角度不到位，重则长期交变载荷下转轴磨损断裂，这套结构在设计阶段就针对这类装配隐患做了针对性优化。驱动模块与窗体主梁采用分体式安装座设计，安装座上预留了长条形调节腰孔，现场固定时可沿窗体横向、纵向微调驱动输出轴的位置，补偿安装面的平面度误差与焊接变形量，不需要额外加工调整垫片就能把同轴度控制在0.1mm以内，大幅降低现场装配的调试难度。连接驱动轴与窗叶联动杆的曲柄件做了偏心销设计，转动偏心销就能微调单扇窗叶的初始角度，避免多片窗叶闭合时出现缝隙不均、漏风漏雨的问题，不需要拆解整个联动机构就能完成单叶校准，后期运维的拆装工作量能减少六成以上。窗体主梁采用冷弯型钢一体弯折成型，驱动模块的安装位直接在型钢上冲压出定位凸台，驱动座卡入凸台后就能完成预定位，拧紧紧固件时不会出现位置偏移，省掉了传统装配时的划线找正工序。联动杆与每片窗叶的连接点采用自润滑衬套过盈配合，衬套选用聚四氟乙烯材质，长期户外使用不需要定期加注润滑脂，也不会因为积灰、锈蚀导致转动阻力增大，哪怕在多尘、高湿的工况下也能保证叶片转动顺畅。窗叶两端的转轴与主梁的配合孔采用间隙配合设计，单边预留0.05mm的间隙，既不会因为间隙过大导致窗叶晃动产生异响，也不会因为温度变化出现热胀卡滞的问题，适配-30℃到60℃的户外使用环境。驱动模块的线缆预留了足够的弯曲余量，出线端做了防折弯护套，窗体开合过程中线缆不会与金属棱边发生摩擦，避免长期磨损导致线缆破皮短路。固定支架与窗体主梁的连接采用卡扣加螺栓的双重固定方式，卡扣先完成预挂接，高空作业时不需要人工托举整个窗体就能拧紧紧固件，大幅降低高空安装的作业风险，也能避免安装过程中窗体坠落的安全隐患。
