卧式三轮代步车SolidWorks结构设计模型

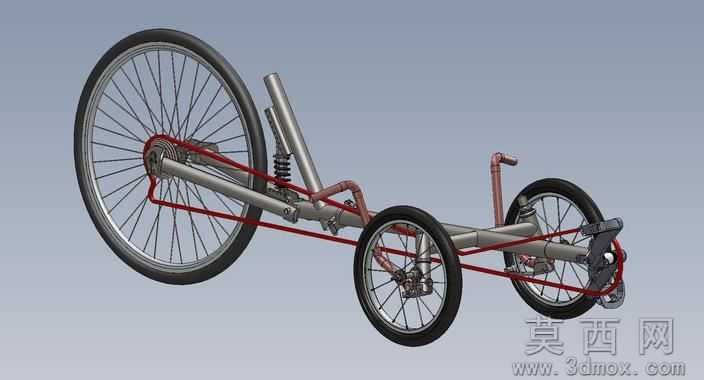

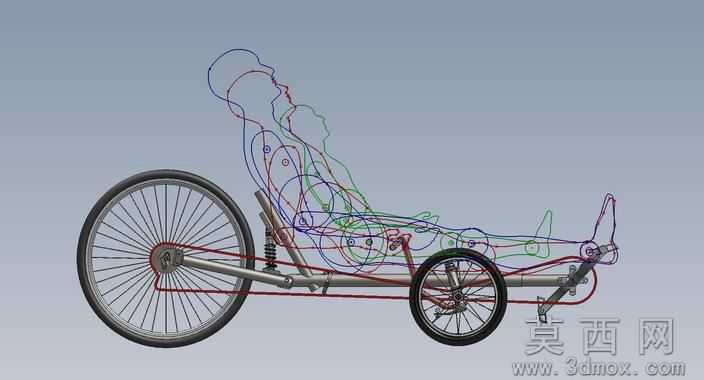

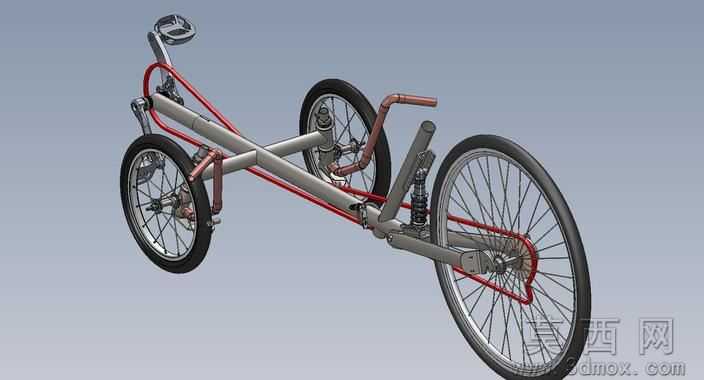

本模型为卧式三轮代步车的完整三维结构设计，建模全程基于SolidWorks2009平台完成，整体建模流程遵循自底向上的装配设计逻辑：首先完成单个辐条轮组、避震阻尼构件、转向节、传动曲柄、车架管材等独立零件的参数化建模，对每个零件的尺寸进行关联约束，确保轮组轴距、轮距、车架重心高度等核心参数符合卧式骑行的人机工程要求，再通过同轴、重合、平行等装配约束完成整车总装，过程中对转向机构的活动行程、避震构件的压缩行程进行了干涉检查，排除零件运动过程中的碰撞问题。参数设计层面，模型严格按照真实卧式三轮车的比例设定，单前轮直径适配20英寸自行车轮规格，两个后轮采用等直径对称布局，车架主纵梁采用变径管材参数设定，转向横拉杆长度、避震弹簧预压长度、脚踏曲柄长度均按照休闲骑行的舒适区间设置，所有参数可直接编辑调整，方便后续根据使用需求修改轴距、更换轮组规格。渲染材质方面，模型对不同构件赋予了对应真实材质：车架金属管材赋予磨砂银灰色金属材质，轮组橡胶外胎赋予黑色哑光橡胶材质，辐条与车圈赋予亮面镀铬金属材质，避震弹簧赋予发黑弹簧钢材质，传动线管赋予红色半透明塑料材质，脚踏与握把部位赋予黑色防滑橡胶材质，渲染效果清晰区分不同构件，直观呈现整车的材质搭配与外观质感。结构原理上，该车型采用前轮驱动、后轮转向的卧式骑行布局，骑行者以躺卧姿态踩踏前轮轴处的脚踏结构，通过链条传动带动前轮提供动力，后部两个后轮通过连接的转向横拉杆实现同步转向，前叉部位设置的螺旋弹簧避震结构可过滤路面颠簸，低重心的三轮布局无需骑行者保持平衡，大幅提升长距离骑行的稳定性与舒适度。软件兼容层面，模型除原生SolidWorks2009格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证结构。研发教学应用层面，该模型可作为休闲代步交通工具研发的结构参考，帮助设计人员验证卧式三轮布局的传动、转向逻辑，也可作为机械设计专业的装配建模、人机工程设计教学案例，帮助学习者掌握管材类车架建模、运动机构干涉检查、多格式导出的实操技能，同时也可作为手工改装躺车的结构参考图纸。
