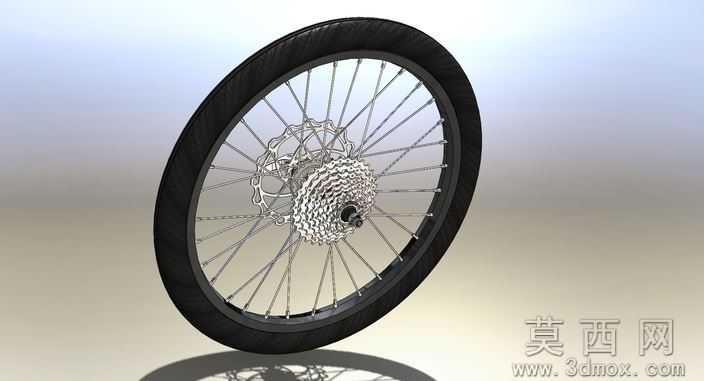

20英寸自行车后轮三维结构模型

本模型为20英寸规格自行车后轮完整三维结构，建模过程遵循自行车轮组真实生产设计逻辑，首先以轮圈、花鼓、辐条、轮胎四大核心部件为基础拆分建模，先确定花鼓轴心为装配基准，按照20英寸轮组的标准直径参数绘制轮圈截面轮廓，通过旋转特征生成带刹车边、胎唇卡槽的铝合金轮圈基体；随后依据辐条编法的交叉角度参数，绘制单根不锈钢辐条与条帽模型，通过圆周阵列、角度约束完成36根辐条的交叉排布装配，还原真实轮组的辐条张力支撑结构；最后绘制外胎的胎纹、胎体曲面，完成整个轮组的装配约束，所有部件间保留真实的装配间隙与配合关系。参数设计层面严格遵循民用20英寸自行车的行业标准，轮圈有效直径设定为406mm，适配常规20英寸自行车外胎规格，花鼓设定为标准快拆式结构，轴心直径10mm，辐条长度根据轮圈与花鼓的法兰盘距离精准计算，误差控制在0.2mm以内，完全符合实际轮组的组装尺寸要求。渲染材质部分针对不同部件做了真实质感还原，轮圈采用哑光铝合金材质，添加细微的金属颗粒质感与阳极氧化表层的轻微反光效果；辐条采用亮面抛光不锈钢材质，还原金属拉丝的高光反射特性；外胎采用黑色哑光橡胶材质，添加胎面的细微磨损纹理与橡胶材质的漫反射属性，整体渲染效果贴近真实自行车后轮的视觉质感。结构原理上完整还原了自行车后轮的传力逻辑，花鼓通过轴承结构实现与轴心的相对转动，辐条通过条帽的拉紧力将轮圈悬挂在花鼓周围，形成轻量化的高强度支撑结构，骑行过程中花鼓接收飞轮传递的扭矩，通过辐条将动力传导至轮圈，带动外胎与地面接触产生摩擦力驱动车辆前进，模型完整保留了各部件的受力结构特征。软件兼容层面，模型提供SolidWorks2012原生格式，同时转换生成STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面即可完成装配操作。研发教学应用层面，该模型可用于自行车结构设计课程的教学演示，帮助学习者理解轮组编法、受力传导的核心原理，也可作为折叠自行车、三轮代步车等产品研发的基础轮组模块，直接调用调整参数即可适配不同车型的设计需求，同时也可用于机械装配实训的虚拟装配练习，帮助使用者掌握标准件装配、圆周阵列特征的建模技巧。
