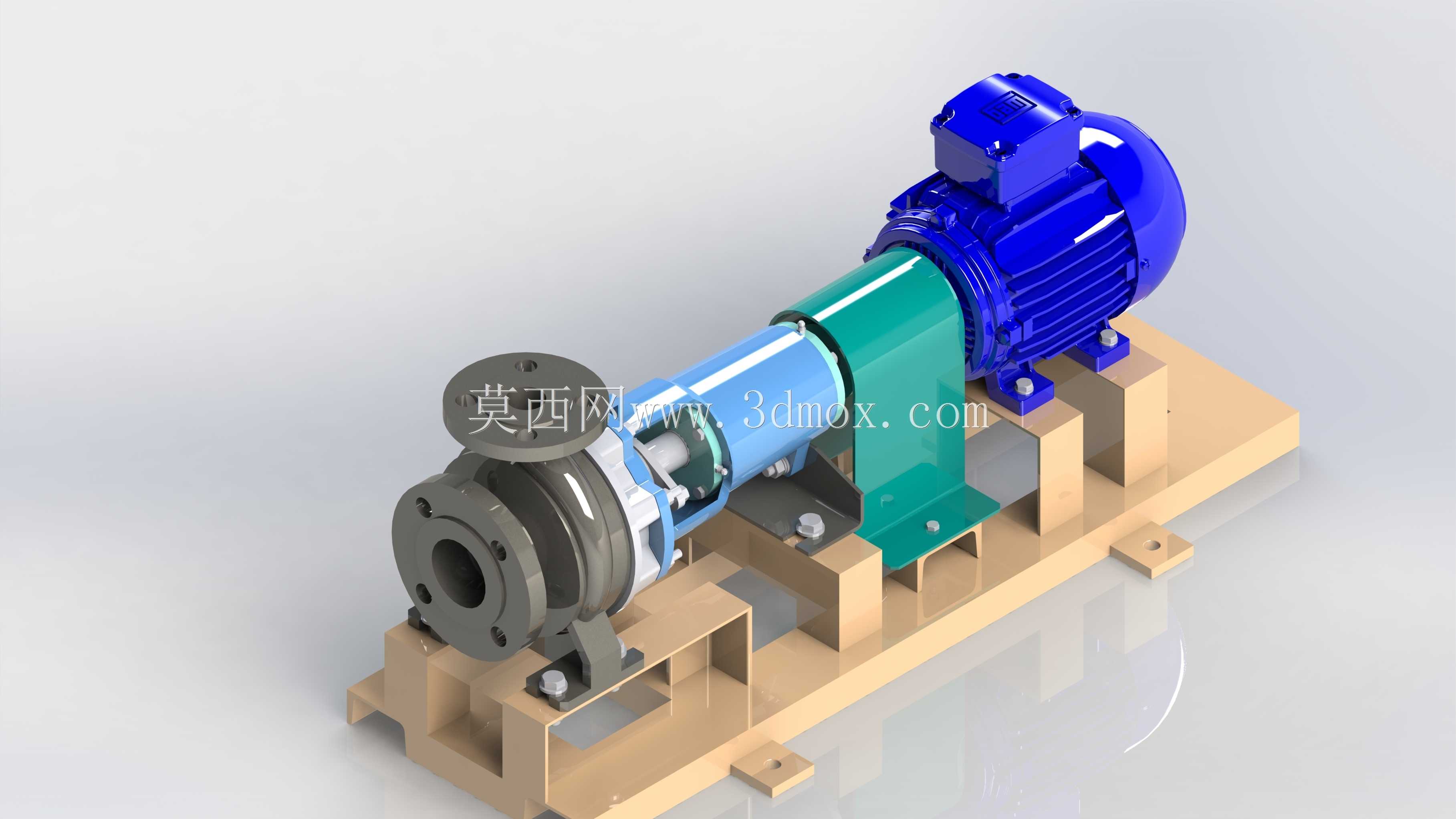

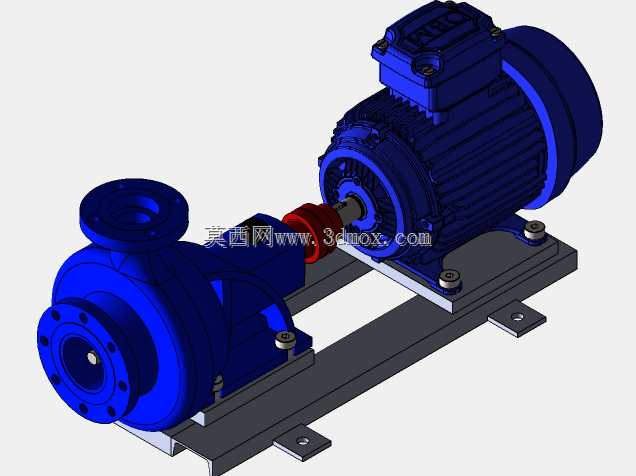

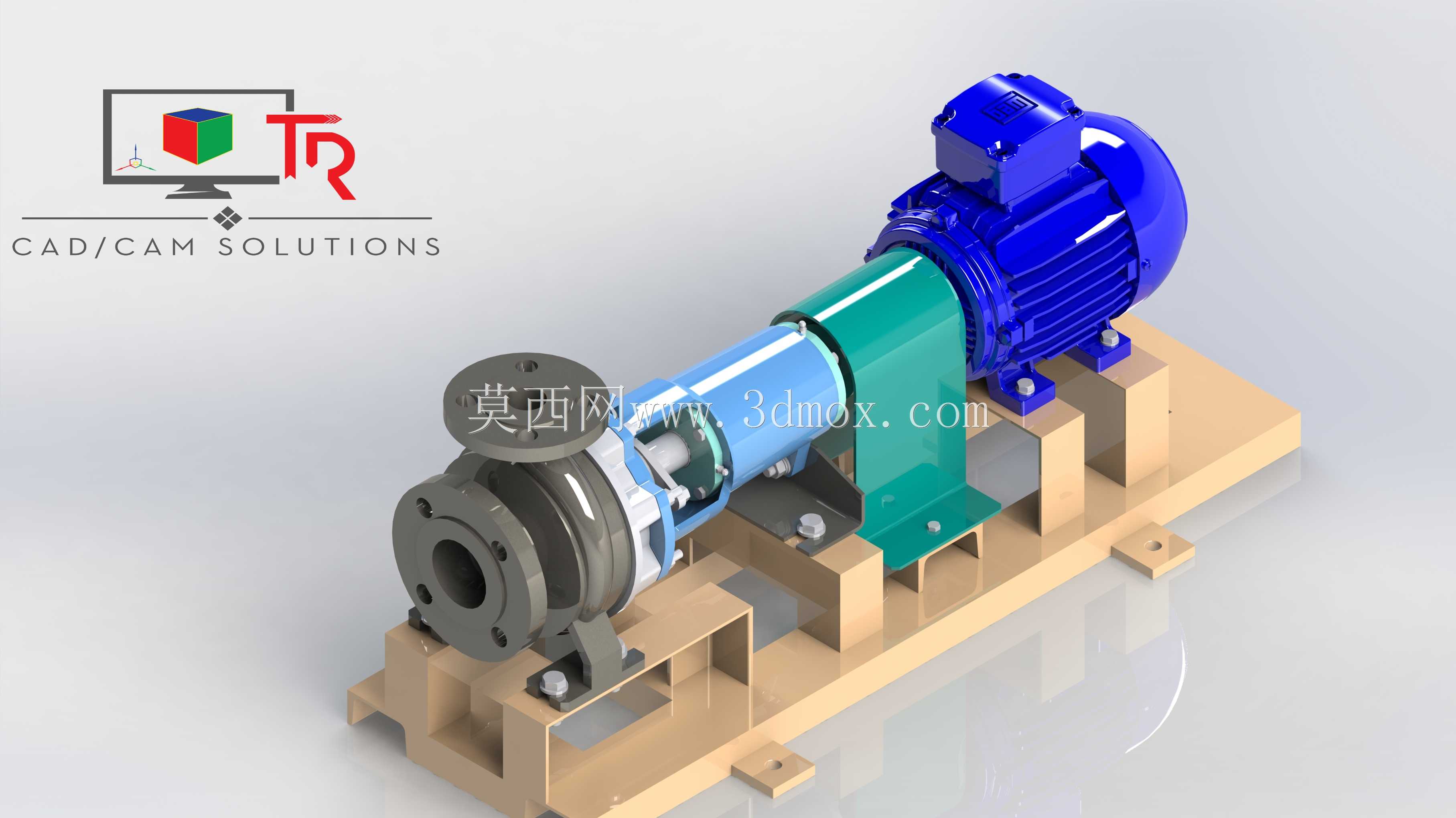

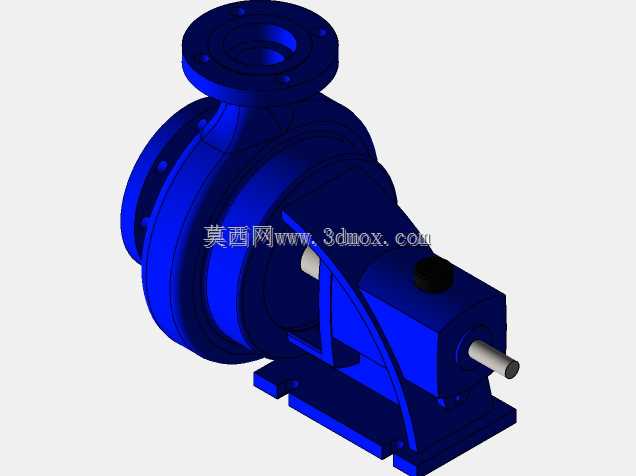

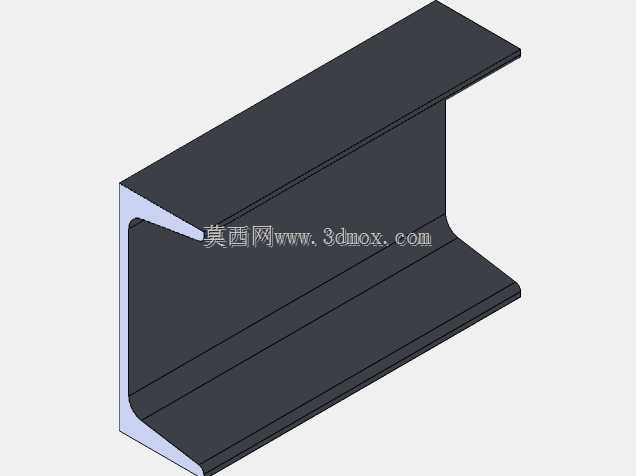

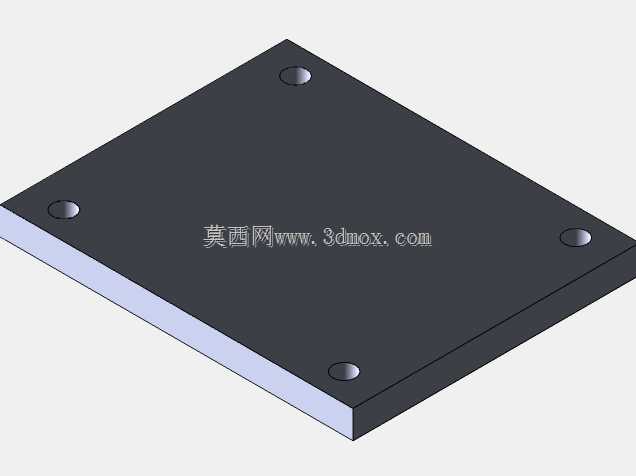

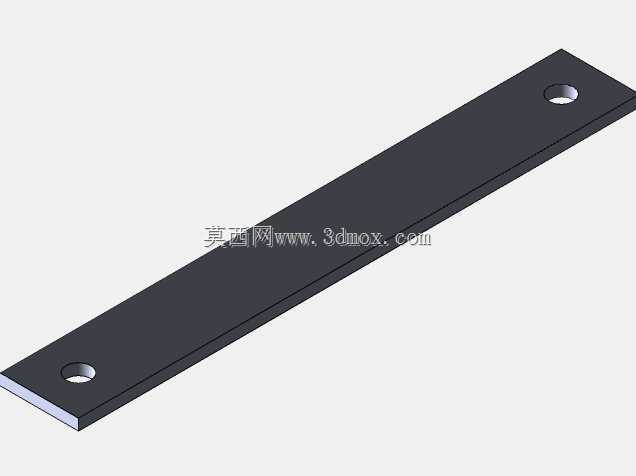

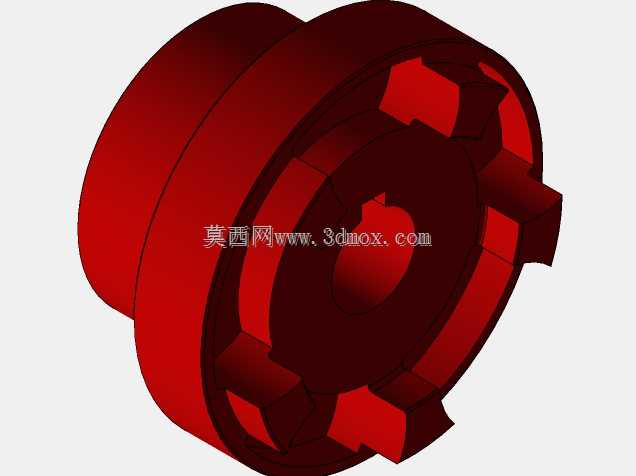

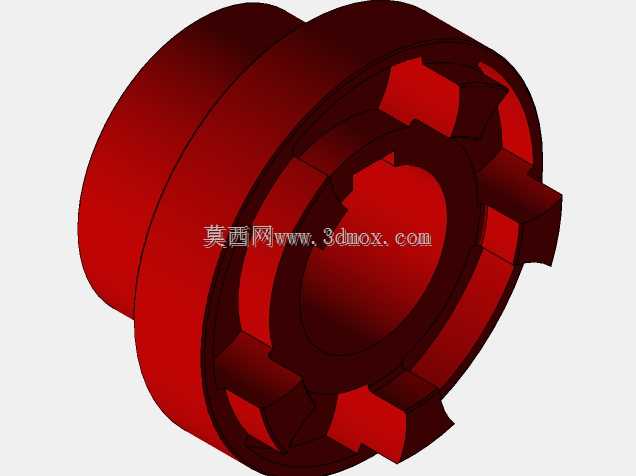

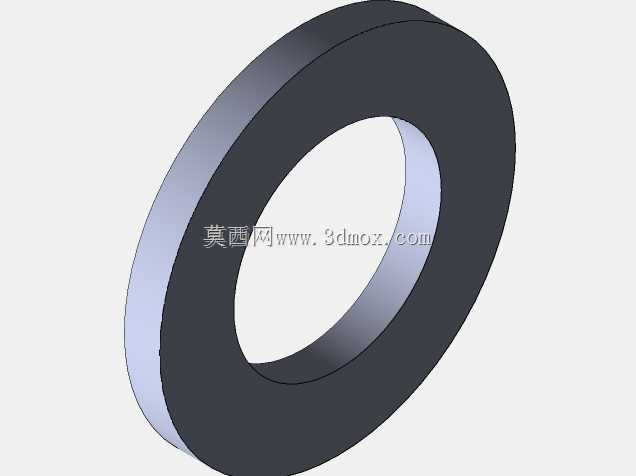

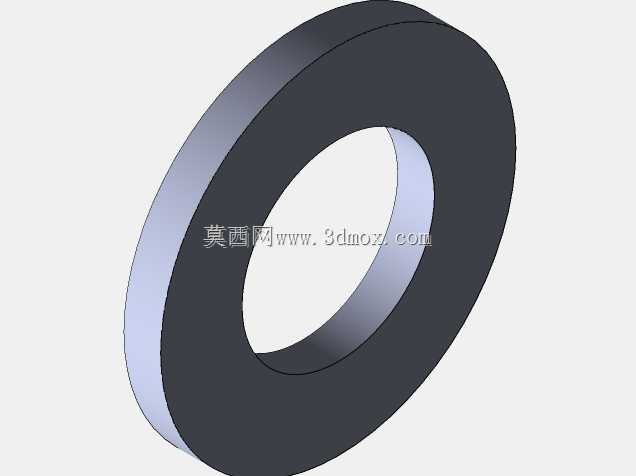

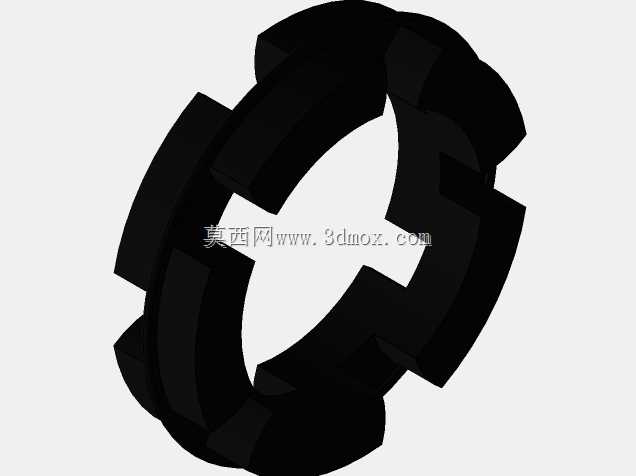

卧式单级离心泵整机装配结构

化工输送场景里，离心泵的机封泄漏、轴系对中偏差一直是现场运维的高频痛点，这套卧式离心泵的结构设计，刚好把这些容易被忽略的装配细节做了落地化处理。泵壳进出口的法兰端面预留了0.2mm的精车余量，现场对接管路时不用再额外修磨密封面，法兰螺栓孔的位置度公差控制在0.1mm以内，哪怕是现场配做的管路法兰，也能顺利穿装螺栓不会出现别劲的情况，避免强行装配带来的密封面压合不均问题。叶轮和泵轴的配合段采用了H7/k6的过渡配合，键槽侧面做了0.05mm的倒角，装配时不用铜棒猛敲就能顺利滑入，不会出现键槽卡滞刮伤配合面的问题，叶轮背部的密封环间隙控制在0.3mm到0.5mm之间，既保证容积效率不会因为间隙过大损失，也不会因为轴系窜动出现密封环碰磨的故障。联轴器位置的护罩做了快拆式的卡扣结构，日常巡检盘车、检查对中偏差的时候不用拆一堆螺栓，掀开护罩就能直接打表检测，电机和泵体共用的撬装底座上，四个电机安装脚的位置预留了调整垫片的放置空间，现场找正的时候可以直接塞垫调整，不用额外打磨底座平面。轴承箱的油位视镜做了倾斜15度的安装角度，站在泵旁就能直观看到油位高度，不用蹲下来凑到跟前去看，避免油位过低烧轴承、油位过高甩油发热的问题。泵体的地脚螺栓孔做了长圆孔设计，现场安装时如果预埋螺栓位置有小偏差，不用重新扩孔就能调整泵体位置，对接进出口管路的应力不会传递到泵轴上，从根源上减少轴系受径向力变形带来的机封泄漏、轴承过早损坏的问题。过流部件的内壁圆角过渡做了平滑处理，流体在泵壳内流动时不会出现局部涡流，既能减少水力损失提升泵效，也能避免固体颗粒在涡流区沉积磨损泵壳，输送含少量杂质的介质时使用寿命能提升近三成。
