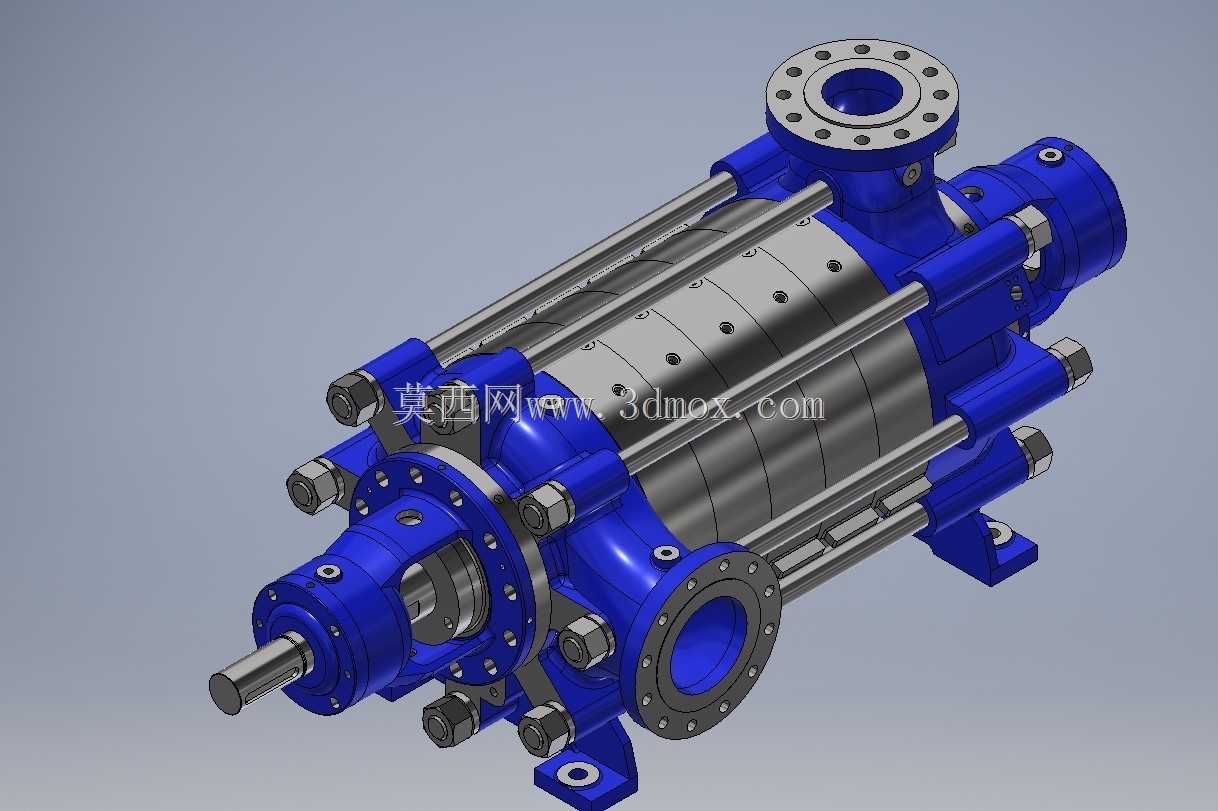

苏尔寿环分段型六级简化版离心泵

多级离心泵在高压输送工况下，段间密封面的渗漏隐患始终是现场运维的核心痛点，这款六级简化版分段泵的结构设计，恰好围绕段间配合的公差适配做了大量落地性调整。中段壳体的堆叠定位没有采用常规的圆柱销过盈配合，转而在每段壳体的对接端面加工出0.2mm深度的环形止口，相邻段止口的径向配合公差控制在H7/h6区间，既保证了多级叶轮腔的同轴度要求，又避免了过盈装配时壳体变形导致的叶轮擦边问题。穿杠螺栓的排布避开了中段壳体的应力集中区，螺栓孔周边做了3mm的圆角过渡，冷态装配时螺栓预紧力按对角顺序逐级加载，能让每段壳体的密封面受力均匀，不会出现局部压溃导致的密封失效。进出口法兰的密封面采用突面结构，法兰背面的筋板直接延伸到泵体支座位置，管线安装时的附加弯矩不会直接作用在中段壳体上，减少了段间密封面受外力错位的风险。泵轴的轴肩位置做了1×45°的卸荷槽，对应六级叶轮的定位轴段同轴度公差控制在0.02mm以内，转子做动平衡时可以直接在叶轮前后盖板的平衡环位置去重，不需要额外加工平衡盘结构，简化版的结构大幅降低了后期运维的拆装难度。轴承箱端盖的密封采用双道骨架油封，端盖与轴承箱的配合面加设O型圈，能阻挡外界粉尘进入轴承腔，同时避免润滑油渗漏。泵脚的安装孔做成长圆孔结构，现场安装时可以微调泵体与电机的对中精度，不需要额外加工调整垫片。叶轮的口环间隙按0.15-0.2mm设计，兼顾了容积效率和转子窜动时的安全余量，即使输送介质含有少量微小颗粒，也不会出现口环抱死的故障。中段壳体的外表面没有做多余的装饰性曲面，平直的外壁既方便铸造时的拔模操作，也利于后期运行时的散热，高压工况下壳体的应力分布更均匀。
