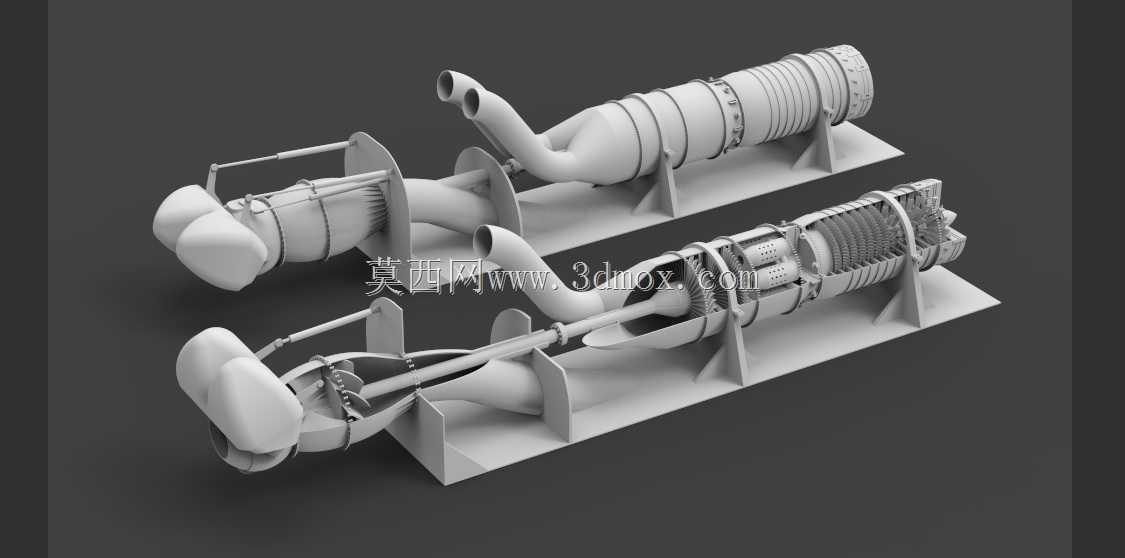

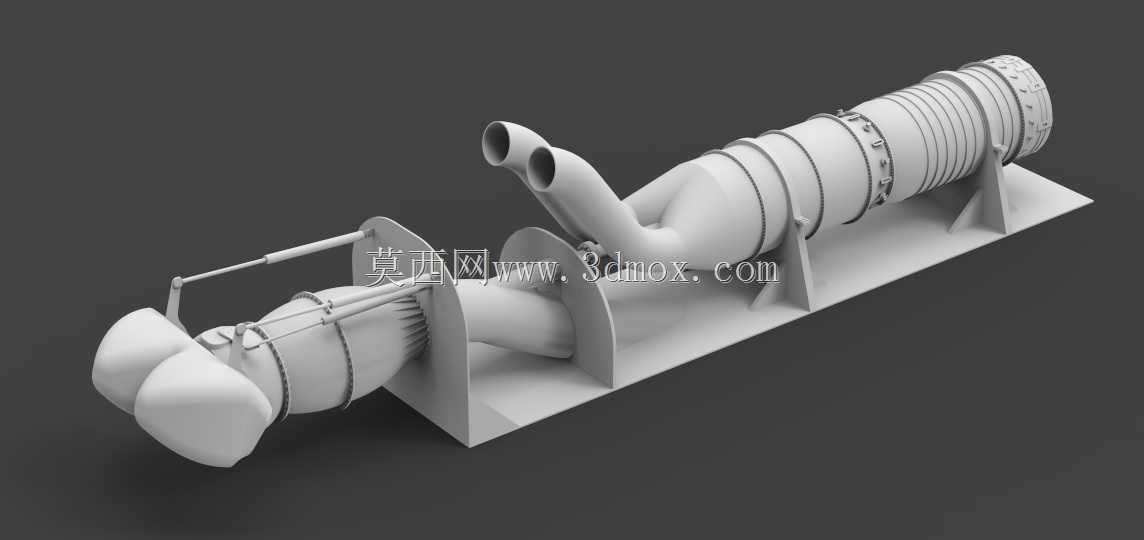

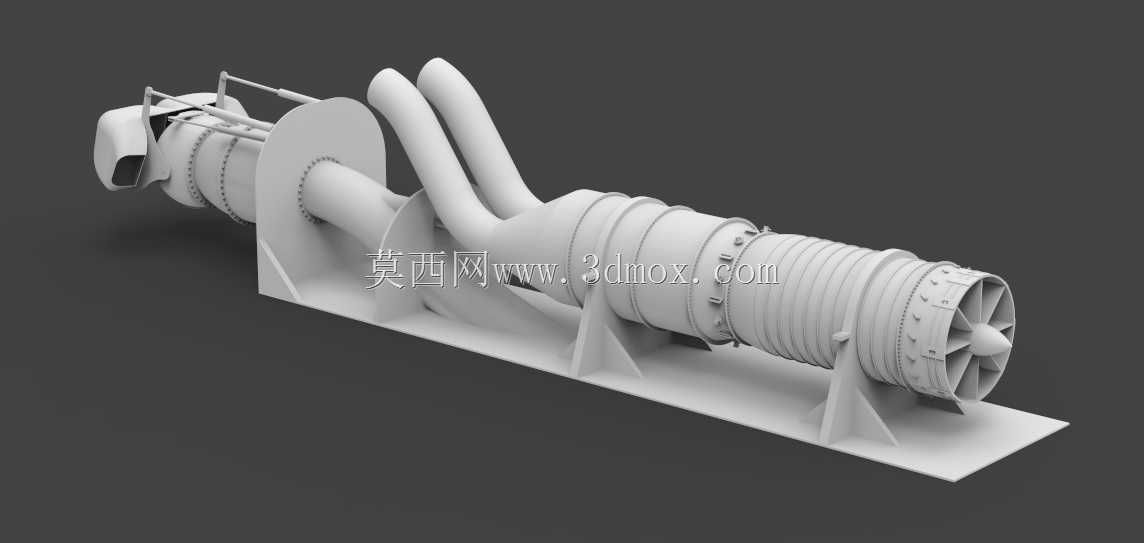

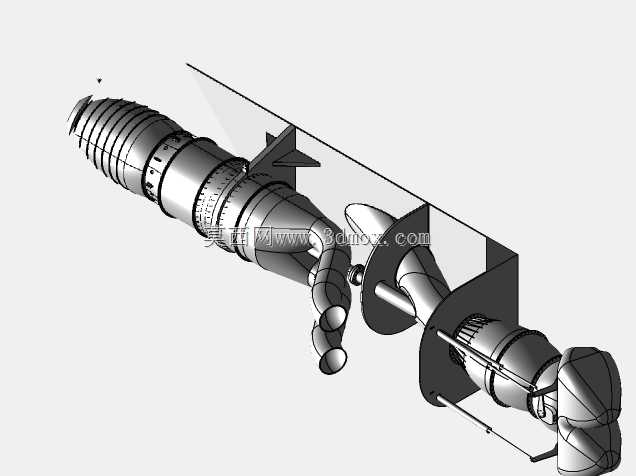

船用喷水推进动力装置结构设计

船用喷水推进装置在实际加工中最容易出现流道内壁粗糙度超标、叶轮与壳体间隙不均的问题，这类缺陷会直接导致推进效率折损12%以上，还会在高航速工况下引发异常振动。这套结构在流道段的过渡曲面做了连续曲率处理，进水口到叶轮腔的变径段没有采用常规的直锥拼接，而是用G2连续的自由曲面做顺滑过渡，减少了水流在腔体内的紊流产生概率，加工时只需要用五轴机床一次走刀就能完成内壁铣削，不需要后续多次补磨来修正流道线形。叶轮部分的叶片安装座预留了0.02mm的轴向窜动间隙，既满足了轴系高速旋转时的热胀冷缩余量，又不会因为间隙过大导致水流回流损失动力，配套的密封槽位置做了下沉式台阶设计，安装机械密封时不需要额外涂抹密封胶就能实现端面贴合，避免了长期浸泡在海水中出现密封胶老化脱落的隐患。动力输入段的联轴器采用了花键配合结构，和常规平键连接相比，能承受更大的瞬时扭矩冲击，在船舶急加速或者急转弯的工况下，不会出现键槽崩裂的问题。整套装置的支撑脚都做了等强度的筋位优化，每个支撑点的受力经过仿真校核，安装到船体基座时不需要额外加装调整垫片就能保证轴系同轴度，减少了现场安装的调试工作量。尾部的喷口转向调节结构做了铰接点的耐磨衬套设计，衬套采用自润滑材质，长期在水下工作也不需要定期加注润滑脂，避免了润滑脂泄漏污染水域的问题。流道外壁的加强筋排布避开了常规的等距分布逻辑，而是根据水流压力的分布梯度做疏密调整，在进水口低压区筋位间距更宽，叶轮腔高压区筋位更密，既控制了整体重量，又能保证壳体在1.6倍额定工作压力下不会出现形变。
