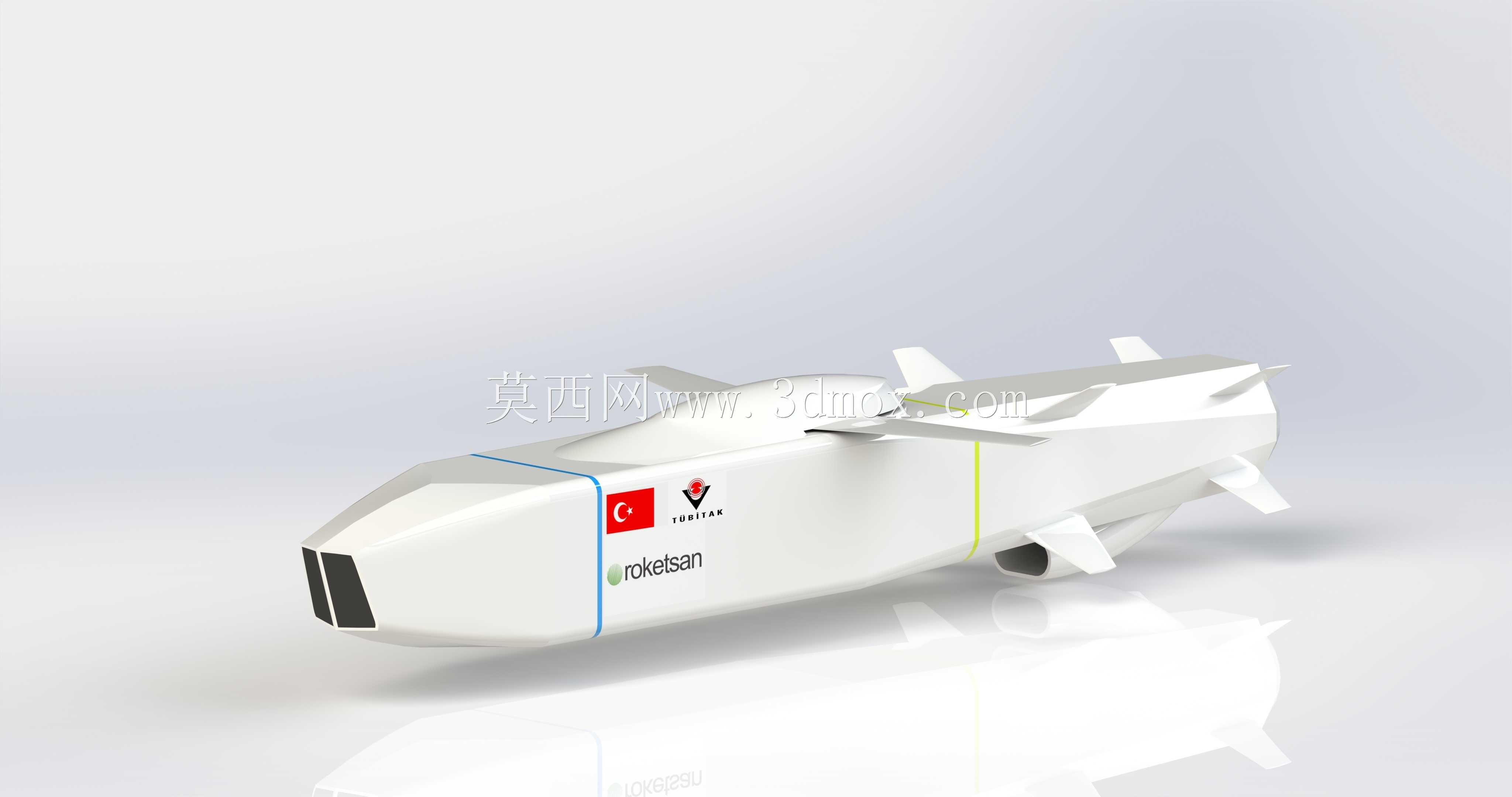

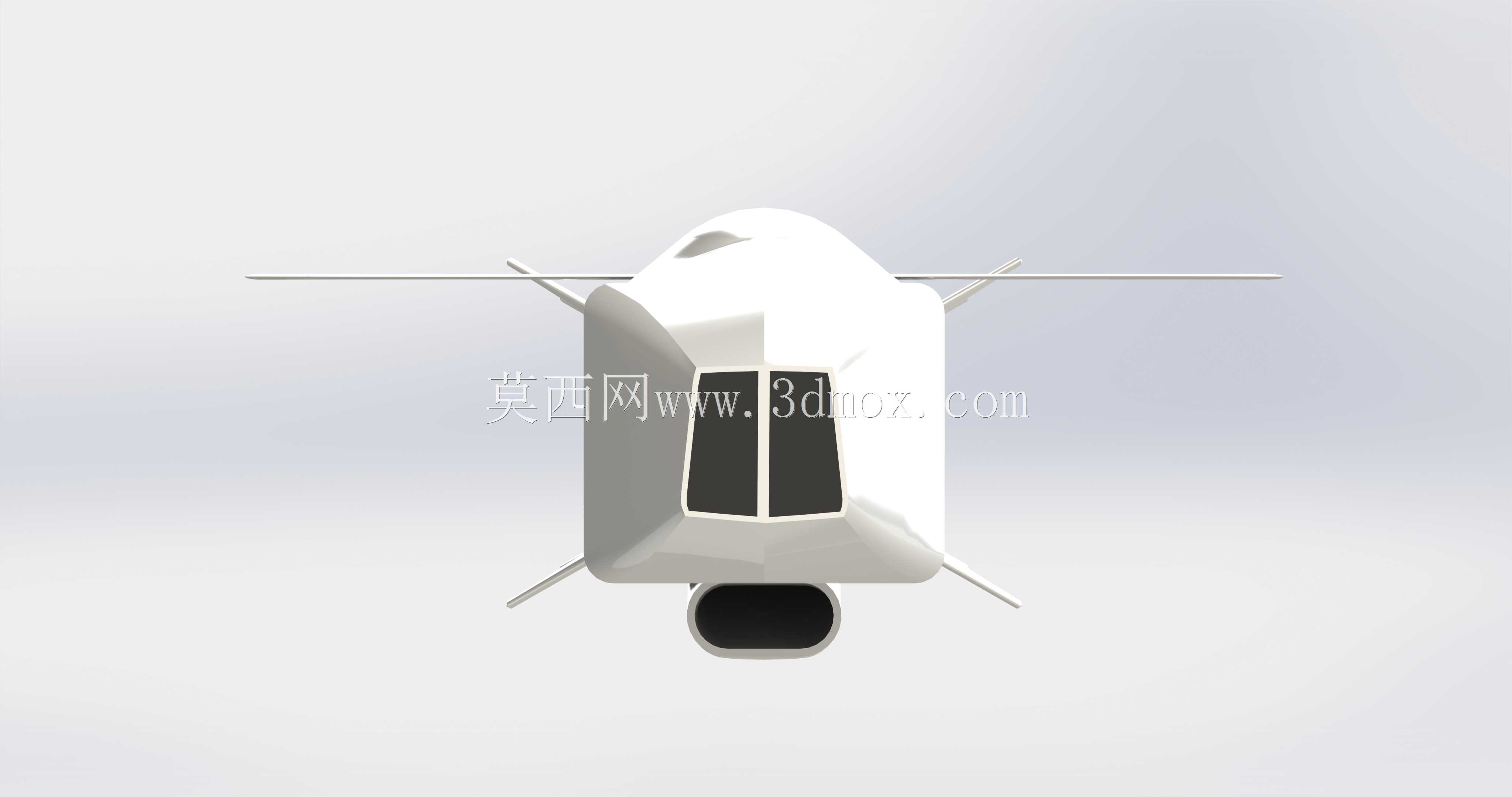

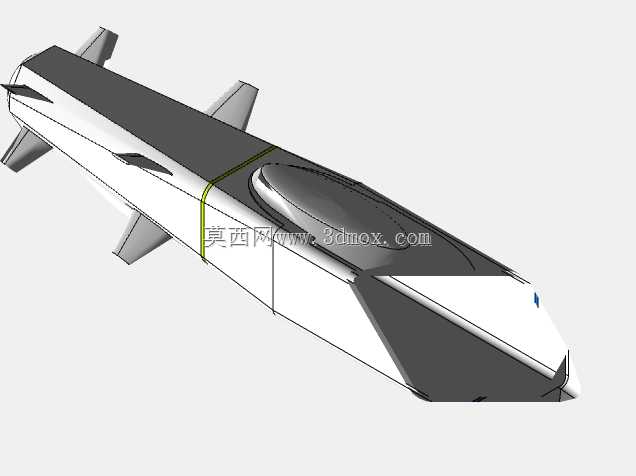

土耳其SOM防区外巡航导弹外观结构

空射巡航导弹的挂载适配一直是机载武器加工阶段的核心痛点，战机翼下挂点的尺寸公差、弹射挂架的接口间隙，都会直接影响投放瞬间的姿态稳定性，这款防区外导弹的三维结构在曲面过渡处做了大量针对性的细节处理。弹体头部的多棱边切角并非单纯的隐身造型考量，每一处折角的曲率都匹配高速飞行下的激波阻力分布，加工时棱边的圆角公差控制在0.2mm以内，既避免尖锐棱边造成的应力集中，也能减少雷达反射截面积的尖点散射。弹身中部的折叠翼收纳槽做了错位止口设计，翼面展开后锁止机构的卡合面预留了0.15mm的装配间隙，不会因为高空低温下的金属冷缩出现卡滞，也不会因为间隙过大在飞行时产生翼面颤振。弹体尾部的四片小型控制舵面采用了斜切翼尖设计，舵轴的安装座与弹身蒙皮的衔接处做了平滑过渡，没有突兀的凸起结构，能减少尾部紊流对舵面控制效率的干扰。弹身表面的标识块、传感器窗口都做了共形处理，窗口边缘与弹体曲面的阶差控制在0.1mm以内，避免高速飞行时产生额外的气动噪声。弹体腹部的进气道采用了埋入式设计，进气口的唇口做了圆弧修形，既保证大迎角飞行时的进气效率，也不会破坏弹身整体的隐身外形。弹体内部的舱段分隔采用了模块化卡接结构，制导舱、战斗部舱、动力舱的连接法兰都做了定位销孔设计，装配时不需要额外的调校就能保证各舱段的同轴度，大幅提升总装效率。弹体尾部的发动机喷口做了锯齿形修形，锯齿的角度与弹体棱边的角度保持一致，能将后向的雷达反射波集中到几个固定的非威胁方向。弹翼的翼型采用了超临界翼型的缩比设计，翼面的厚度从根部到梢部逐渐过渡，既保证翼面的结构强度，也能减少跨音速飞行时的波阻。挂点接口的位置选在弹体重心靠前12mm处，投放时挂架的弹射力能让弹体以稳定的低头姿态脱离载机，不会出现姿态翻滚的风险。
