侧装式油罐搅拌传动装置结构设计

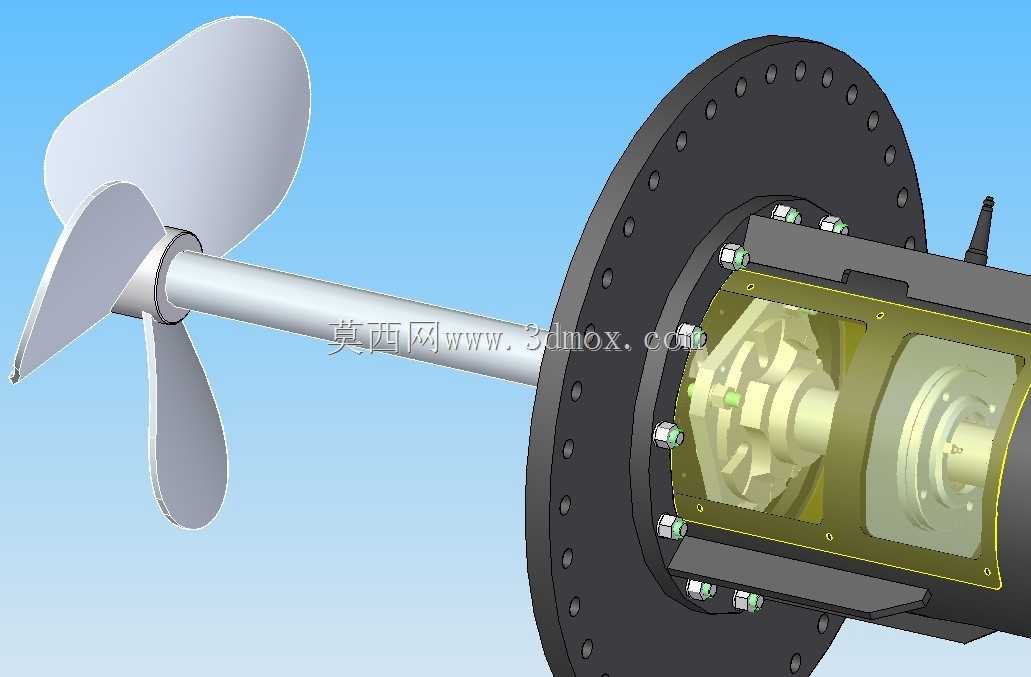

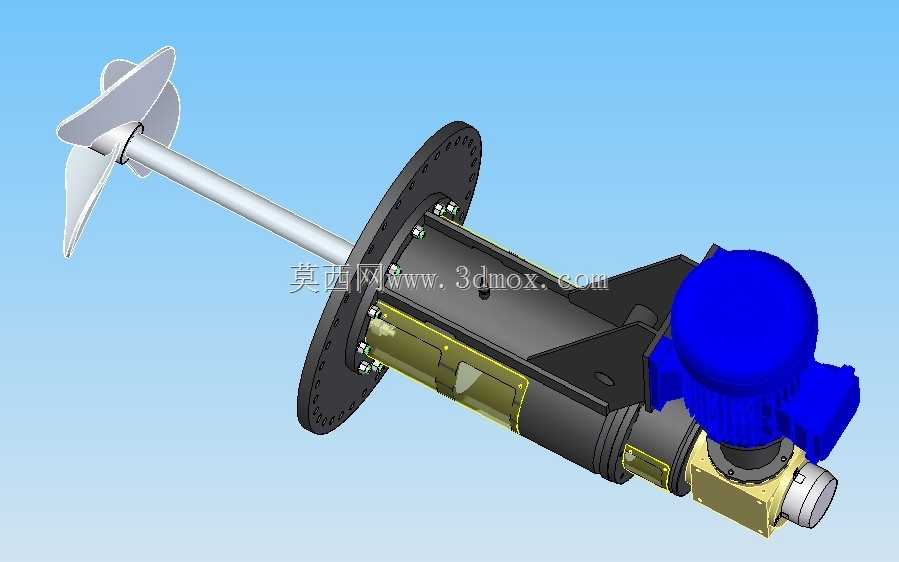

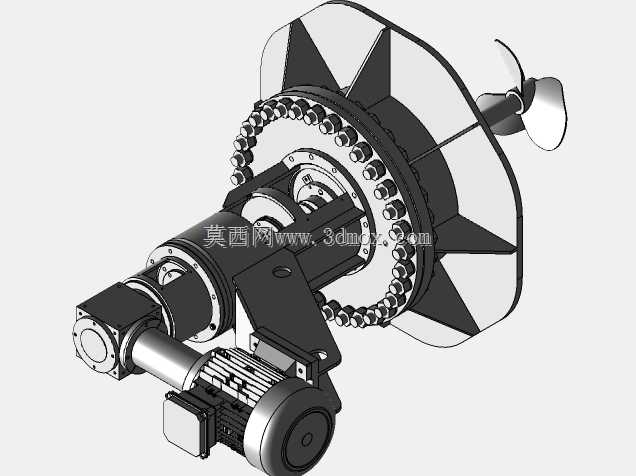

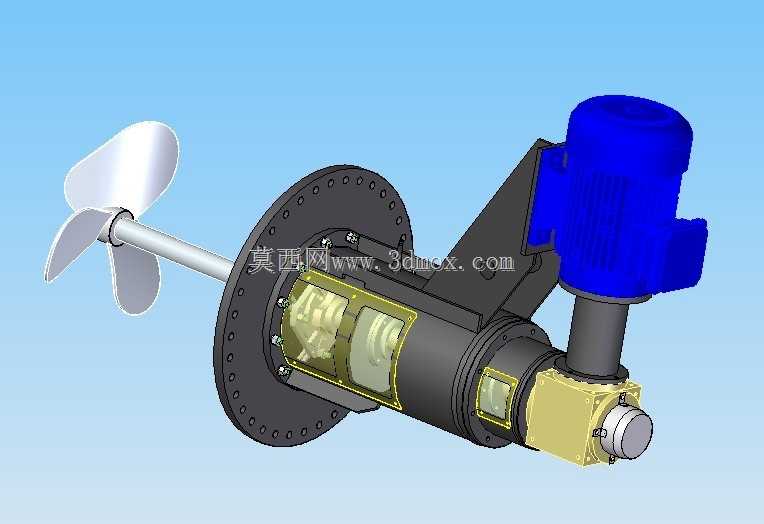

罐体内壁侧装工况下，搅拌轴的径向跳动量直接决定密封件的使用寿命，悬臂过长带来的轴端挠度问题，是这类侧装搅拌设备最容易出现的早期失效诱因。这套结构在靠近法兰安装面的位置设置了双列角接触轴承组，轴承座与法兰盘采用一体化铸造成型，避免了分体装配带来的同轴度累积误差，轴承预紧力通过端盖的止口垫片调整，不需要额外增设锁紧螺母，减少了轴段上的应力集中点位。桨叶采用三叶后掠式曲面设计，叶根与轴套的过渡圆角做了加大处理，铸造时可以减少热节缩松，加工时也能避免铣刀在转角处的啃刀缺陷，桨叶的静平衡校验可以直接在轴端完成，不需要拆卸整个传动单元。减速箱的观察窗采用嵌入式透明聚碳酸酯板，密封槽直接开在箱体壁上，比外置压盖式结构少了一道密封面，日常巡检时可以直接观察齿轮啮合的油位与磨损状态，不需要拆开箱盖。电机与减速箱的连接采用偏心套调整机构，皮带张紧度调整时不需要挪动电机的安装底座，只需要旋转偏心套就能改变中心距，现场维护的操作空间要求大幅降低。法兰安装面的密封槽采用梯形截面设计，适配不同硬度的丁腈橡胶或氟橡胶垫片，罐内介质有腐蚀性时可以直接更换垫片材质，不需要改动法兰的加工尺寸。输出轴端的机械密封采用集装式结构，整体预装完成后再套装到轴上，现场安装时不需要调整弹簧压缩量，避免了人工装配误差导致的密封泄漏。箱体上的吊环孔位置经过重心核算，整台设备吊装时可以保持水平状态，桨叶端不会磕碰罐壁，安装对位时只需要微调法兰螺栓的紧固顺序就能完成密封面的贴合。齿轮传动副采用斜齿设计，啮合重合度比直齿提升近百分之四十，运转时的冲击载荷更小，轴承受到的轴向力可以通过配对轴承直接抵消，不需要额外增设止推垫片。
