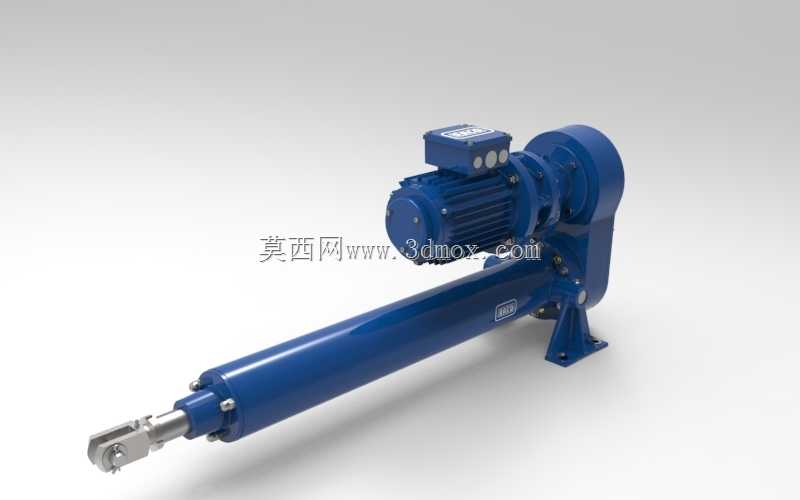

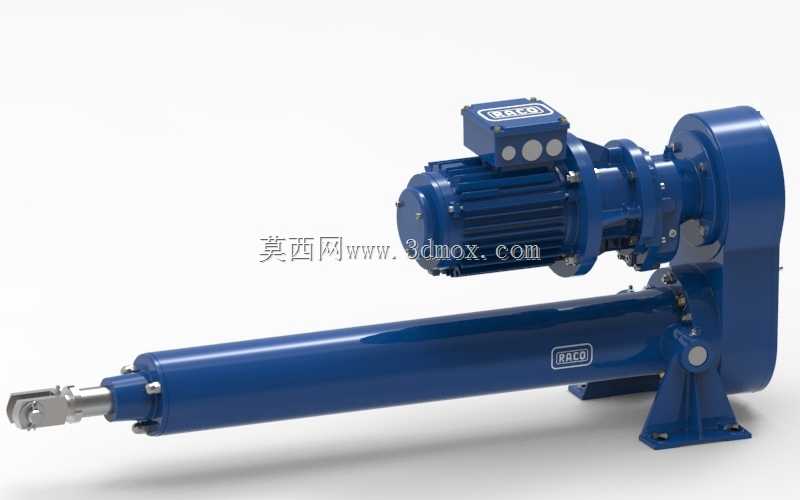

RACO重载电动推杆执行机构

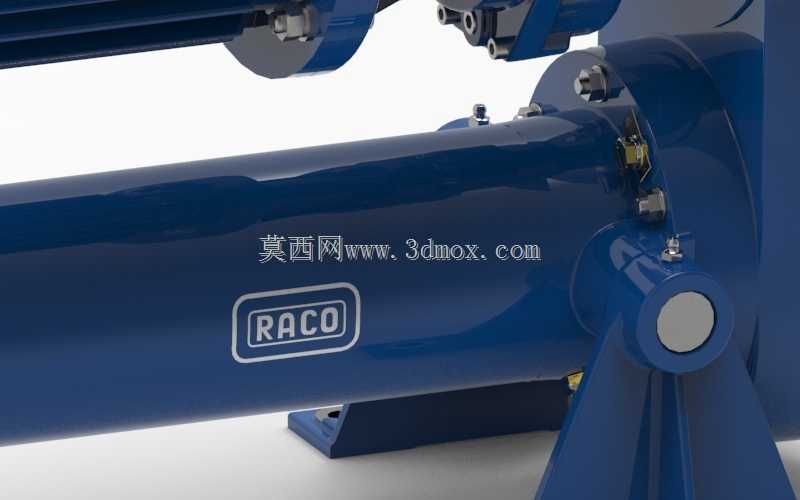

重型电动执行机构在大推力直线驱动场景里，最容易被忽略的是缸筒与端盖连接位置的疲劳失效问题，长期满负载往复运行时，螺纹连接副的微振动会逐渐磨耗啮合牙型，加上户外工况的粉尘水汽侵入，很容易出现密封失效、推杆卡滞的故障。这款执行机构的缸筒端部采用了加厚法兰翻边结构，没有沿用常规薄壁缸筒的直螺纹旋合设计，连接螺栓沿法兰周向均匀排布，每颗螺栓的预紧力可以通过扭矩扳手精准控制，既分散了往复冲击带来的局部应力，也给密封件留出了足够的安装压缩空间。驱动端的减速箱体与电机连接位置做了一体式铸造加强筋，没有采用常见的拼接式安装座，避免了不同部件加工公差累积带来的同轴度偏差，电机输出轴与减速箱输入轴的对中精度可以控制在0.02mm以内，大幅降低了高速运转时的轴承偏磨风险。推杆伸出端的连接叉采用了带自润滑衬套的铰接结构，衬套的储油槽设计在铰接孔内壁，不需要频繁加注润滑脂就能适应长期摆动工况，连接叉与推杆杆体的连接采用了防松螺纹加圆柱销双重固定，哪怕承受瞬时冲击载荷也不会出现螺纹退牙的问题。底座的安装孔做了长圆孔设计，现场安装时可以小幅调整整机位置，不需要精准匹配预埋螺栓的孔距，降低了现场施工的对位难度。缸筒外壁的铭牌安装位做了下沉式凹槽，铭牌嵌入后不会突出缸体表面，避免设备运输安装过程中铭牌被剐蹭脱落。电机尾部的散热筋沿轴向均匀排布，筋条高度从机座往端盖方向逐渐降低，既保证了额定运行时的散热面积，也不会因为筋条过高在装配时与周边部件发生干涉。所有外露的紧固件都采用了达克罗表面处理，相比普通镀锌层的耐盐雾性能提升三倍以上，适合在潮湿、多粉尘的工业现场长期使用。推杆表面做了硬铬镀层处理，镀层厚度控制在0.03到0.05mm之间，表面粗糙度达到Ra0.8，既减少了密封件的摩擦损耗，也能抵御轻度的腐蚀介质侵蚀。
