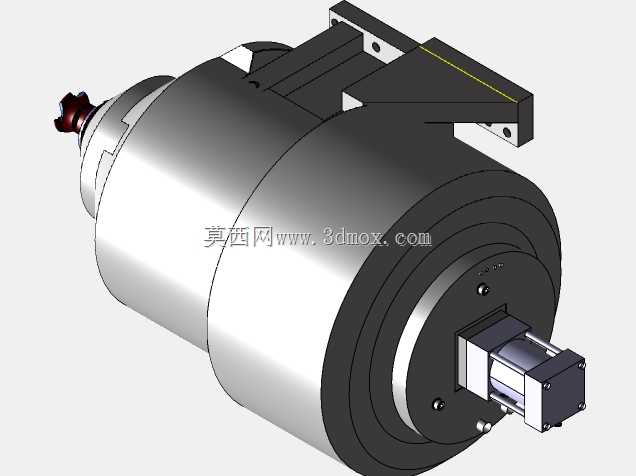

22kW数控铣床自动换刀主轴结构

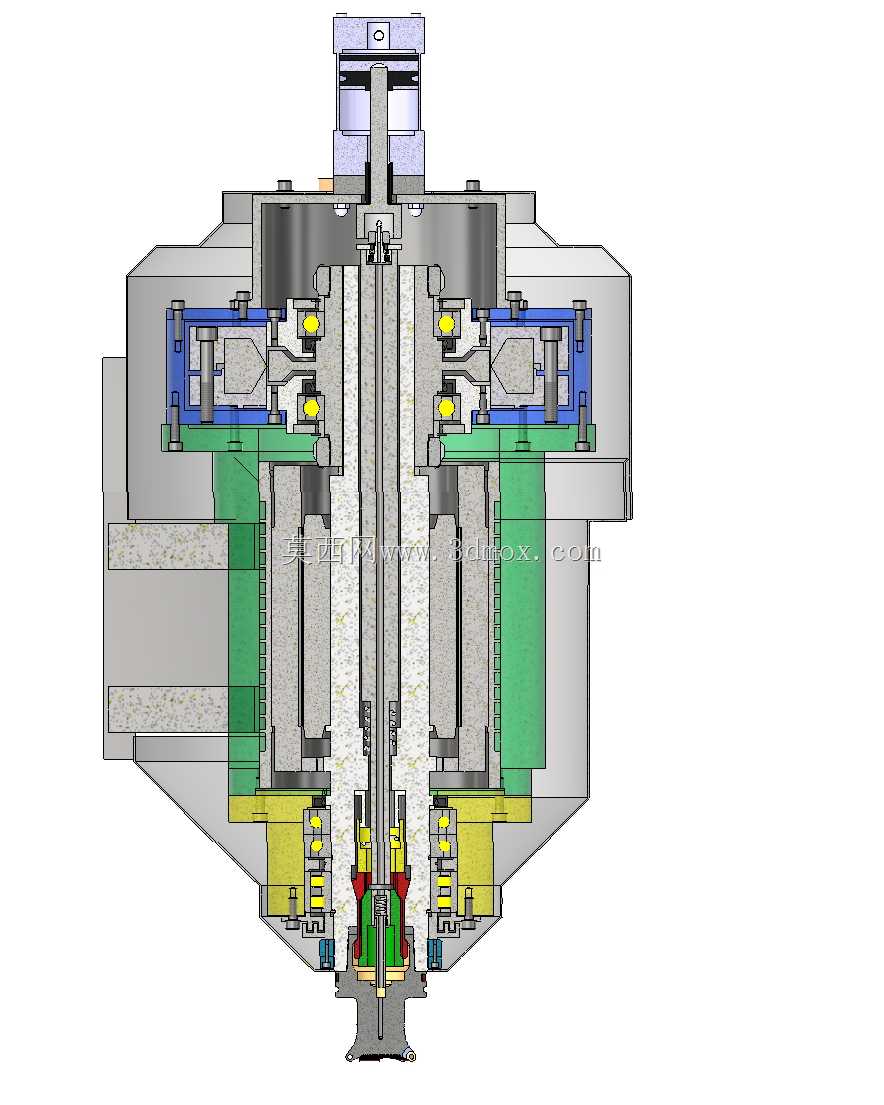

高速铣削工况下，主轴锥孔与刀柄的贴合面磨损、拉刀机构疲劳失效是长期困扰产线的核心痛点，这款22kW功率等级的自动换刀主轴在结构设计阶段就针对这类现场问题做了针对性的公差匹配优化。HSK-A100锥面的接触精度直接决定高速旋转下的刀柄夹持刚性，设计时将锥面的径向跳动公差控制在微米级，同时在拉爪的行程预留上做了冗余设计，避免长期换刀冲击后拉刀力衰减导致的刀柄飞脱风险。内置式异步电机的转子与主轴轴身采用过盈配合结构，过盈量的取值经过反复校核，既保证6000转最高转速下转子不出现滑移，又不会因为过盈量过大导致轴身内部应力集中，埋下长期运行断裂的隐患。轴承组的排布采用前后配对的角接触球轴承结构，前轴承组靠近主轴端的位置预留了微量的热膨胀补偿间隙，主轴高速运转产生的热伸长会被这个间隙吸收，不会传递到刀具端影响加工尺寸精度。气路通道的走线完全集成在主轴壳体内部，换刀时的吹扫气路直接对准锥孔贴合面，每次换刀动作完成前都会自动吹净锥孔内残留的切屑与切削液，避免硬质颗粒夹在锥面之间造成接触精度下降。密封结构采用多重迷宫式密封配合气幕防护，即使在大流量切削液冲刷的加工环境下，也不会有液体渗入轴承腔造成润滑脂失效。拉刀机构的碟簧组采用分组错列排布，换刀时的活塞推力直接作用在拉刀杆尾部，力的传递路径没有多余的转接环节，长期往复动作的磨损量被降到最低。主轴壳体的外壁设计有环形冷却流道，冷却介质沿着流道循环带走电机与轴承产生的热量，保证主轴长时间连续运行时的温度稳定，减少热变形对加工精度的影响。
