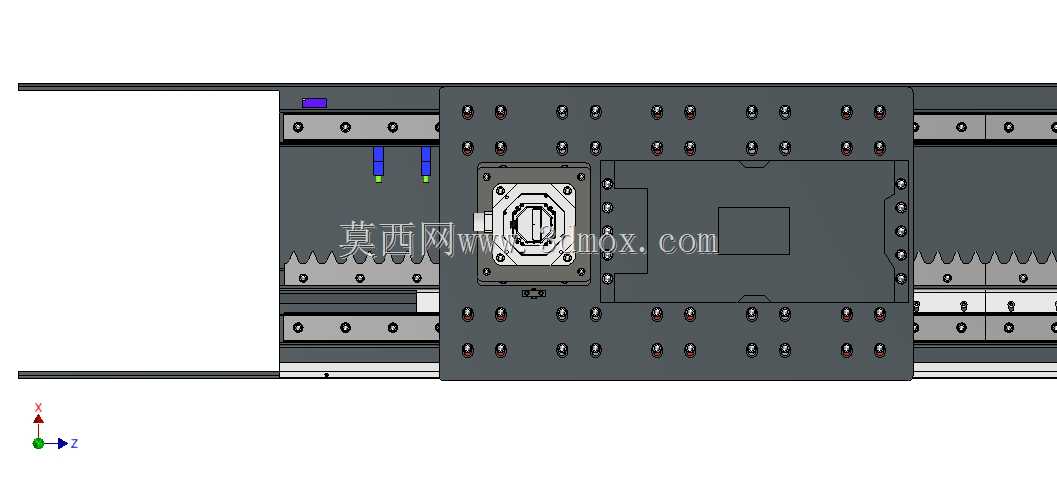

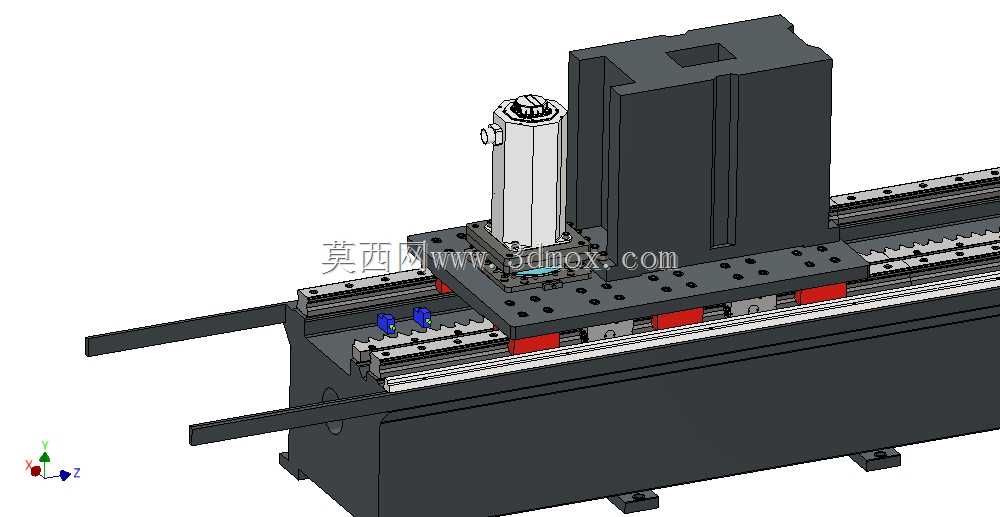

长行程铣床进给齿轮齿条驱动机构

大行程铣床的进给系统最容易在高速空载进给时出现导轨侧隙累积、齿条啮合跳齿的问题，6.2米的行程跨度下，普通滚珠丝杠的下垂挠度会直接导致进给定位精度超差，这套驱动结构直接选用滚轮小齿轮搭配斜齿齿条的传动方案，从根源上规避长行程丝杠的刚性缺陷。IKO宽幅65B直线导轨的安装基面做了分段铣削的公差预留，每段1.2米的导轨拼接处预留0.02mm的热胀补偿间隙，避免车间昼夜温差带来的导轨拱起变形，滑块的预压等级选了中等预压，既保证切削进给时的抗振性，又不会让空载高速进给时的摩擦阻力过大。滚轮小齿轮和齿条的啮合中心距做了偏心可调结构，装配时不用反复修磨安装垫片，转动偏心套就能把齿侧间隙控制在0.01mm以内，搭配Nexen线性制动器，急停时能直接锁止进给轴，不会因为长行程的惯性导致滑台冲出行程。伺服电机和减速机的连接采用胀套直连，没有用传统的键连接，避免反向间隙的同时，也能承受进给加减速时的冲击载荷，减速机的输出轴齿轮做了齿面淬火处理，硬度达到HRC58-62，和齿条的硬度差控制在5HRC以内，避免长期运行后齿条出现异常磨损。滑台的安装台面做了阵列T型槽，方便不同规格的铣削工装直接装夹，台面下方的筋板做了拓扑优化，在保证整体刚性的前提下把滑台自重降低了18%，减少长行程高速移动时的惯性负载。导轨的两侧加装了刮屑板和密封端盖，铣削产生的金属碎屑不会进入导轨滚道内部，日常维护只需要定期给自动润滑泵补充润滑脂即可，不用频繁拆解清理。进给轴的行程两端装了液压缓冲器和硬限位挡块，即使软限位失效，滑台高速撞击时也能把冲击能量卸掉，不会撞坏导轨和齿条的啮合齿面。整个驱动机构的走线全部采用坦克链内置布置，动力线和编码器线分开走线槽，避免伺服信号干扰带来的进给抖动，坦克链的弯曲半径做了加大处理，长期往复运行不会出现线缆折损的问题。
