大行程多功能铣削数控加工设备

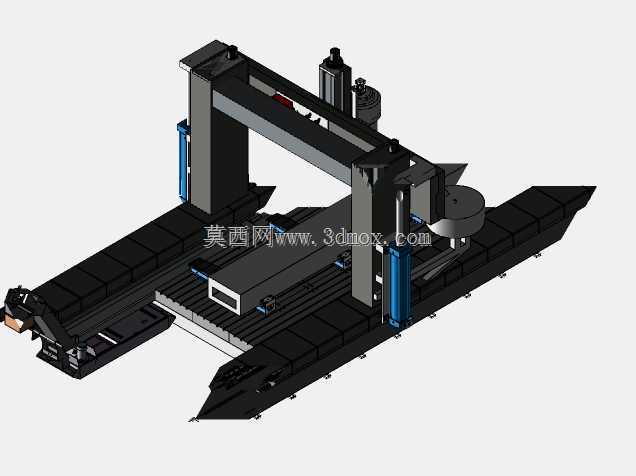

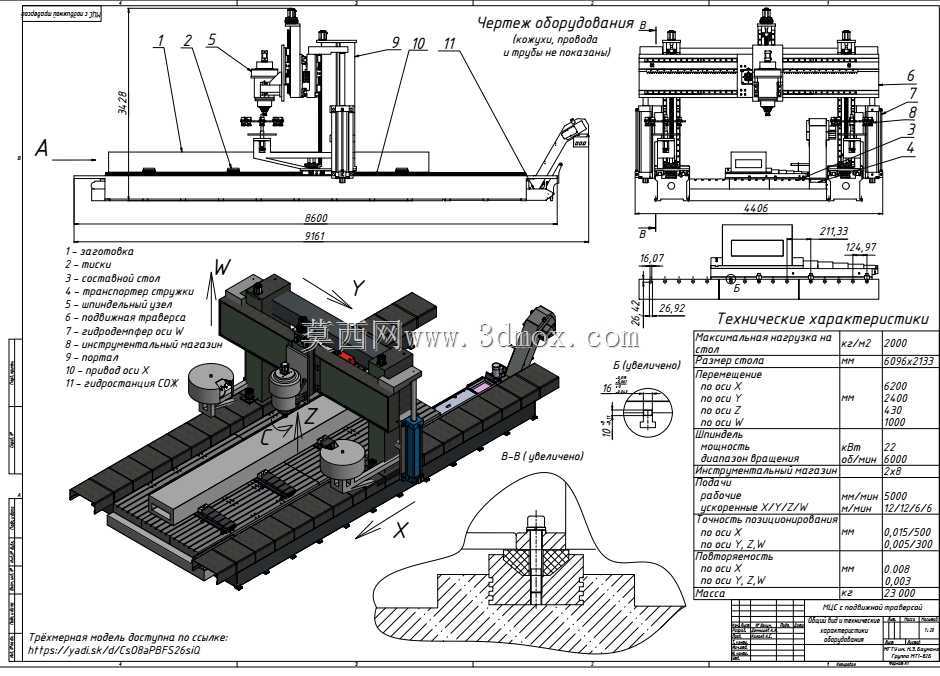

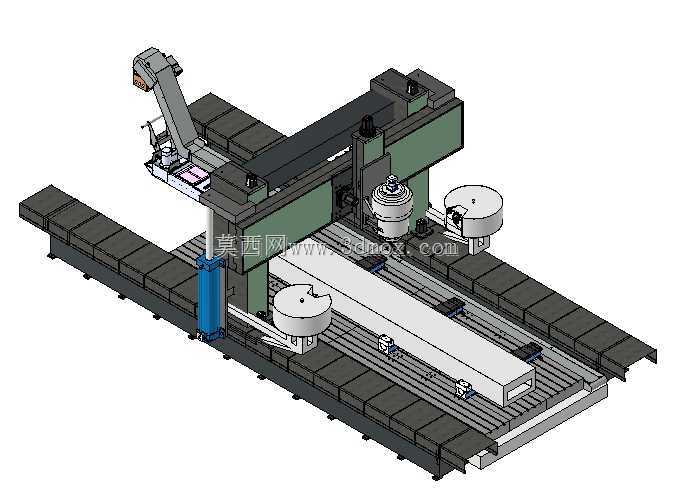

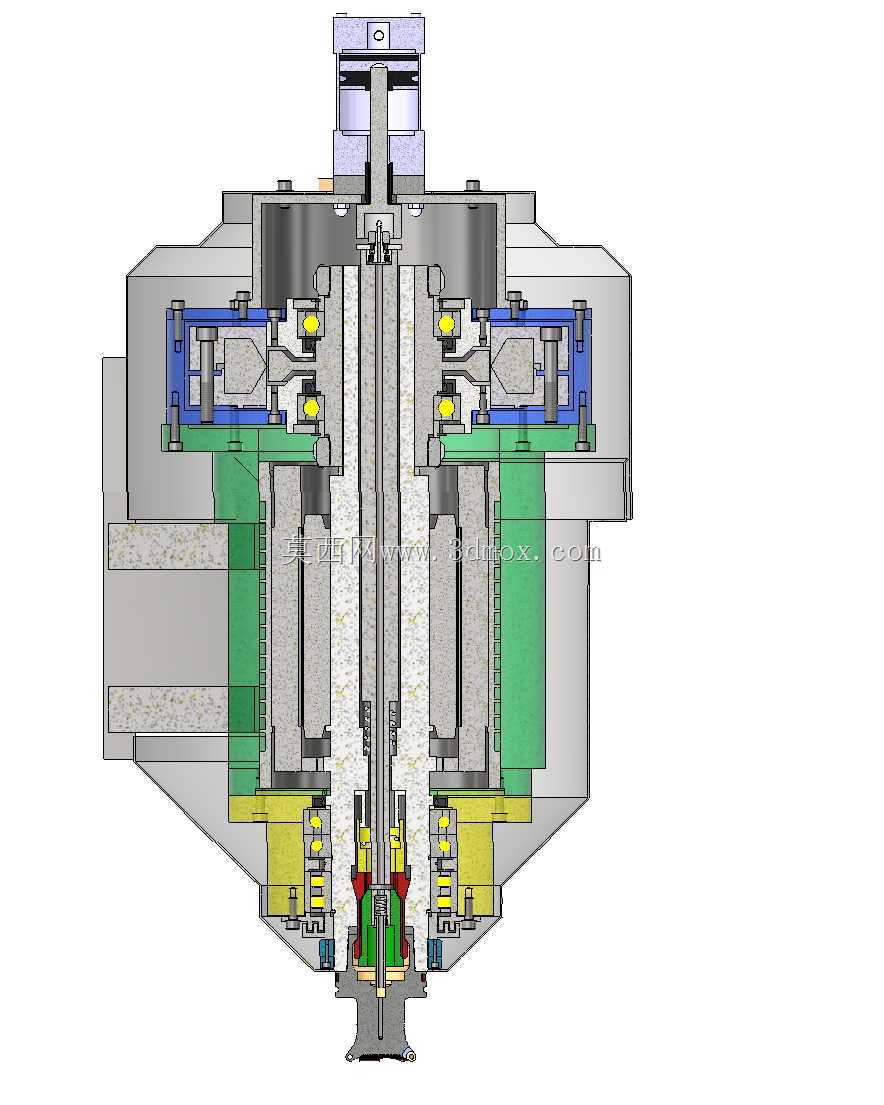

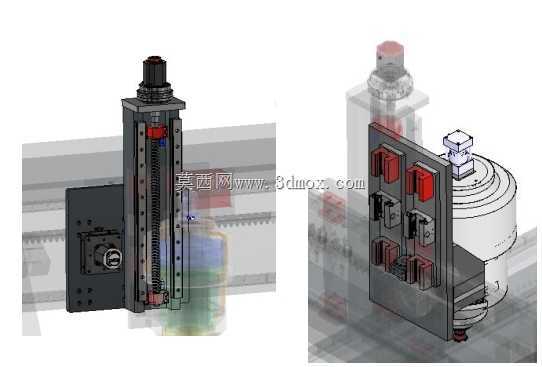

重型铣削加工现场常遇到大尺寸板材装夹后行程不足、多工序切换时主轴定位偏差超差的问题，这款铣削设备的结构设计刚好对准这类现场痛点。横向6.2米的进给行程搭配2.4米纵向滑枕行程，Z轴0.4米的升降余量足够覆盖厚板加工的吃刀深度需求，1米的W轴伸出行程专门适配深腔构件的内侧加工，不用二次装夹就能完成整板的铣削、钻孔、倒角工序。主轴选用HSK-A100规格，22千瓦的额定输出功率能扛住硬质合金刀具的大进给切削，就算是加工高强度合金板材，也不会出现主轴闷车、振刀纹超差的情况。滑枕导轨采用全行程支撑结构，就算滑枕伸到最大行程位置，导轨接触面的刚性也能保持在额定值的92%以上，不会出现悬臂下垂导致的加工面平面度超差。液压系统选用博世力士乐的元件，保压精度控制在0.1兆帕以内，夹具锁紧后全程不会出现位移窜动；气动系统采用费斯托的阀组，换刀动作的响应速度控制在0.3秒以内，刀库换刀的重复定位精度稳定在0.008毫米。进给轴的驱动电机搭配法努克的伺服系统，低速进给时没有爬行现象，曲面加工的轮廓度能控制在0.012毫米以内，就算是复杂的模具型腔加工也能满足精度要求。设备的排屑结构顺着床身倾斜角度布置，加工产生的铁屑能直接滑落到排屑机内，不用人工定期清理床身缝隙的积屑，冷却喷嘴的位置跟着主轴滑枕同步移动，切削液能精准冲到切削区域，不会出现刀具过热烧损的情况。电气柜的散热通道采用迷宫式密封结构，车间内的粉尘、切削液雾气不会进入柜内，就算是24小时连续运转，电气元件的工作温度也能保持在安全范围内。操作面板的高度符合人体工程学设计，操作人员站着装夹工件、输入程序的时候不用弯腰抬手，长时间操作也不会产生疲劳感。床身的地脚螺栓采用可调式减震结构，就算车间地面有轻微沉降，也能通过调整地脚高度保证床身的水平精度，不用重新铲刮床身结合面。
