DIY角磨机固定切割支架结构设计

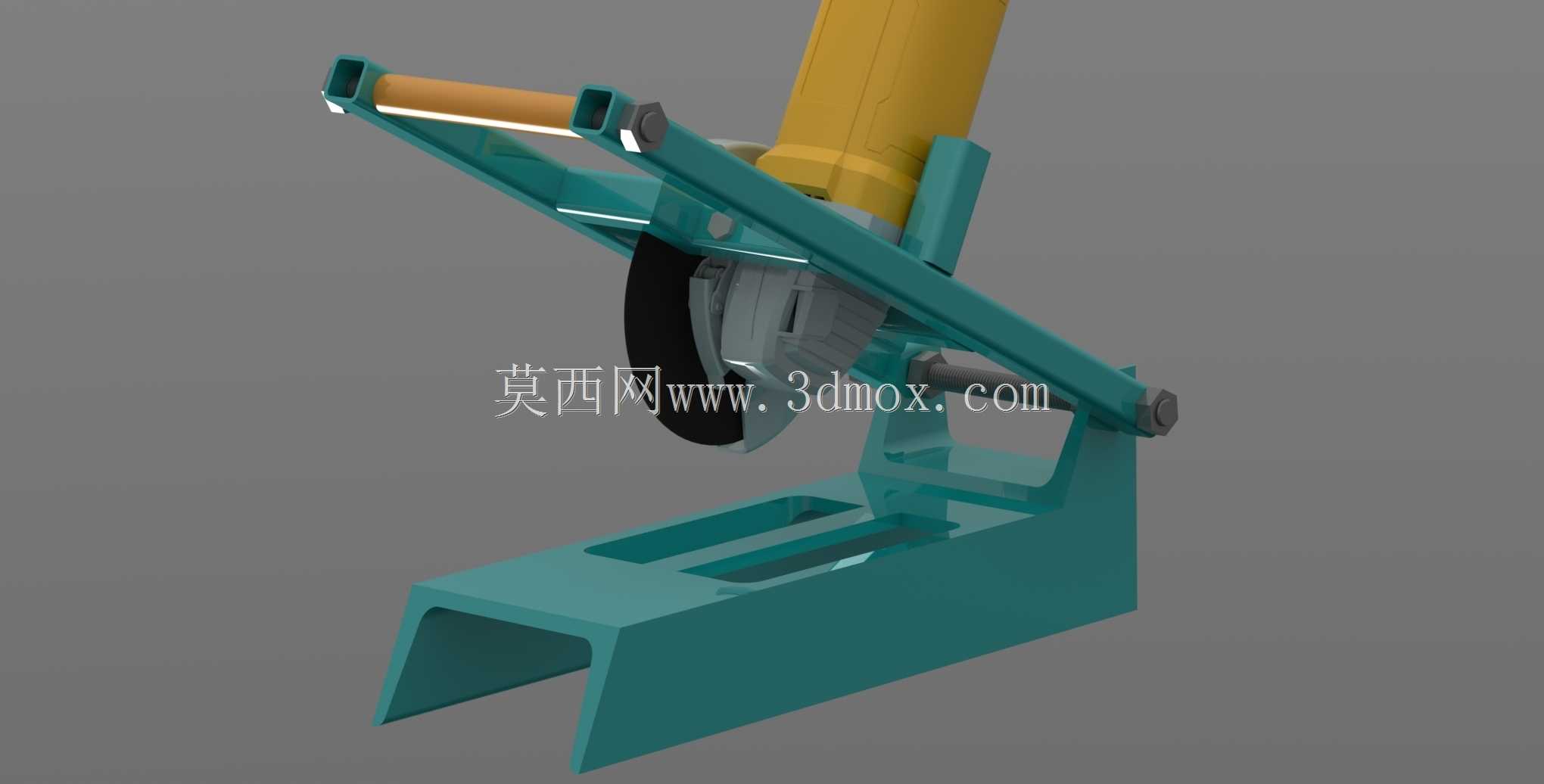

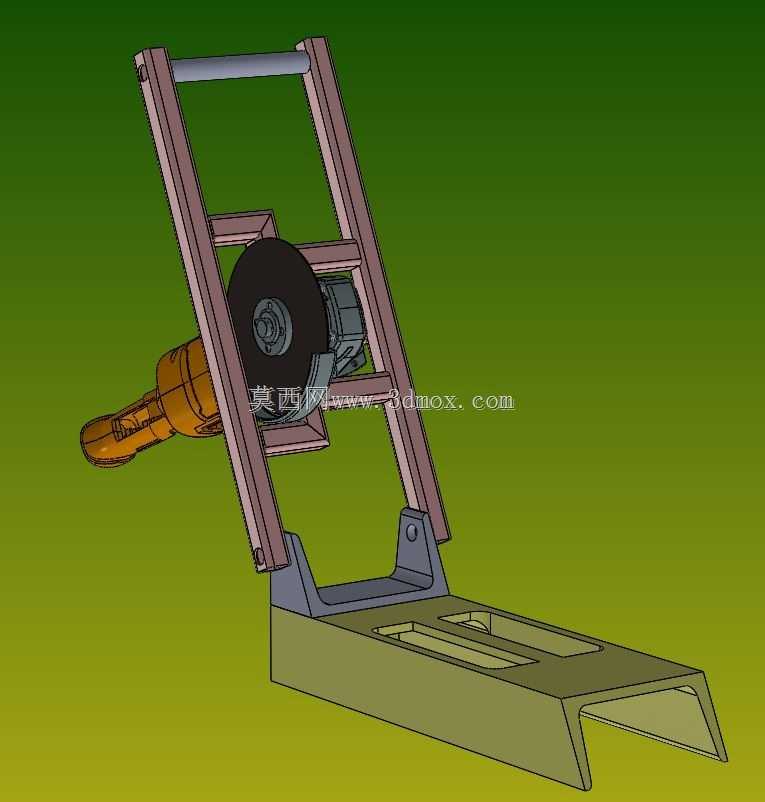

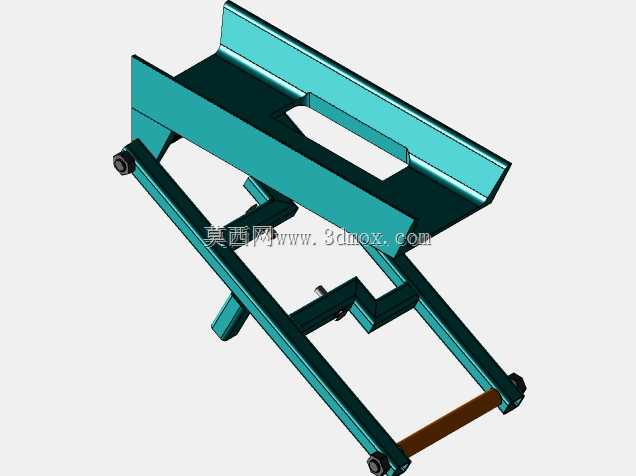

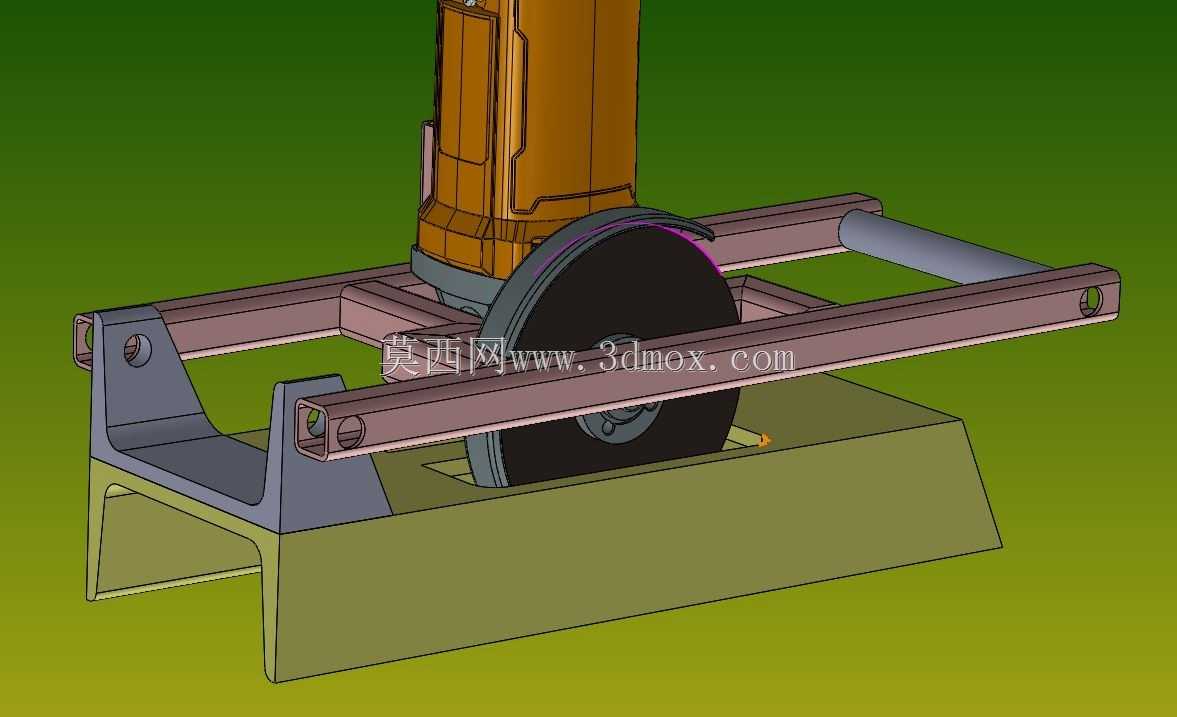

手持角磨机作业时的抖动偏摆、切口歪斜是现场加工最常遇到的问题，这款DIY支架的结构设计完全围绕加工适配的核心需求展开，没有冗余的装饰性结构，每一处弯折和开孔都对应实际使用的痛点。底座采用标准C型槽钢裁切成型，槽钢自带的凹槽刚好能容纳待切割工件的定位需求，不用额外加工定位槽，槽钢的翼缘结构天然提供了支撑刚度，哪怕切割时施加较大的下压力，底座也不会出现翘曲变形，省掉了额外加焊加强筋的工序。摆臂部分用方管制作，和角磨机连接的安装孔位特意留了0.2mm的公差余量，适配不同品牌角磨机外壳的尺寸偏差，安装时不用额外打磨孔位就能顺利装配，铰接位置选用M12螺栓作为转轴，螺栓的光杆段和摆臂的铰接孔采用间隙配合，拧紧螺母后既能保证摆臂顺畅转动，又不会出现径向窜动，避免切割时砂轮片抖动。角磨机的固定位置特意做了角度微调空间，锁紧螺栓选用软质材质，不会刮花角磨机的铝制外壳，拧到合适扭矩后摆臂就能停在任意预设角度，不用额外增加角度锁定机构。底座上的长条形开槽是为了适配台钳或者大力钳的固定需求，不管是切小尺寸的金属棒料还是长管材，都能通过夹具把工件牢牢固定在底座上，切割时不用手扶工件，彻底避免手持工件时的安全隐患。摆臂的下压行程刚好匹配角磨机砂轮片的最大切割深度，不会出现下压过度导致砂轮片碰到底座的情况，铰接位置的衬套选用耐磨尼龙材质，长期使用也不会出现旷量，切割时的手感始终保持稳定。整个支架的所有零件都能通过常见的型材裁切、钻孔、焊接工序制作，不需要特殊的加工设备，普通的五金加工店甚至个人爱好者的小型加工工具就能完成制作，焊接位置都做了应力释放处理，焊后不会出现变形导致摆臂转动卡滞。实际使用时，哪怕是没有操作经验的新手，也能切出垂直度很高的切口，斜切时只要调整工件的固定角度，就能得到规整的斜接切面，比手持角磨机切割的精度提升数倍，也大幅降低了角磨机脱手、砂轮片碎裂伤人的风险。
