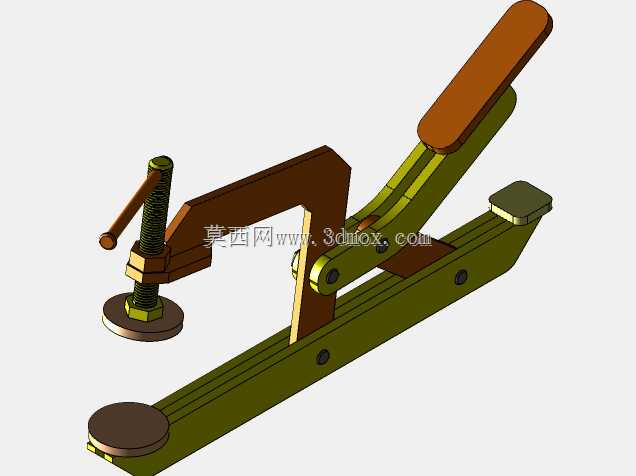

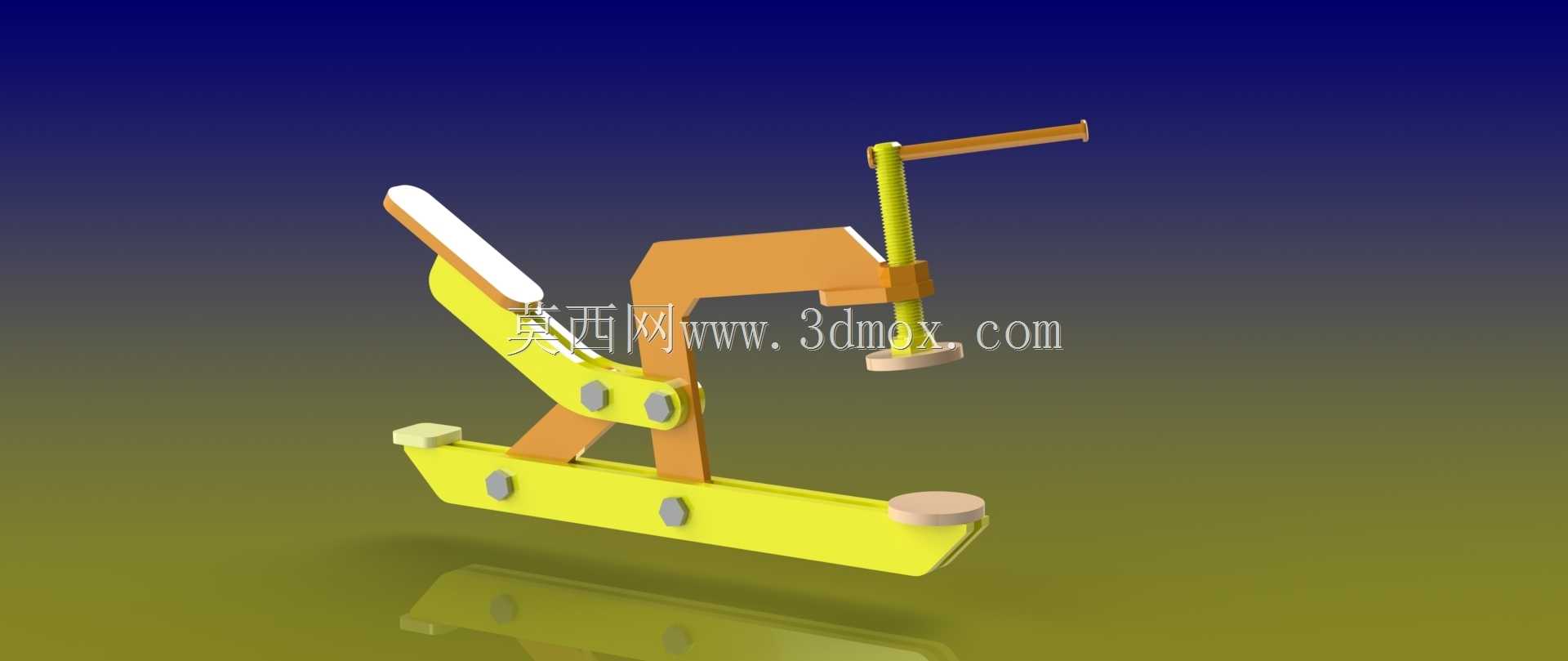

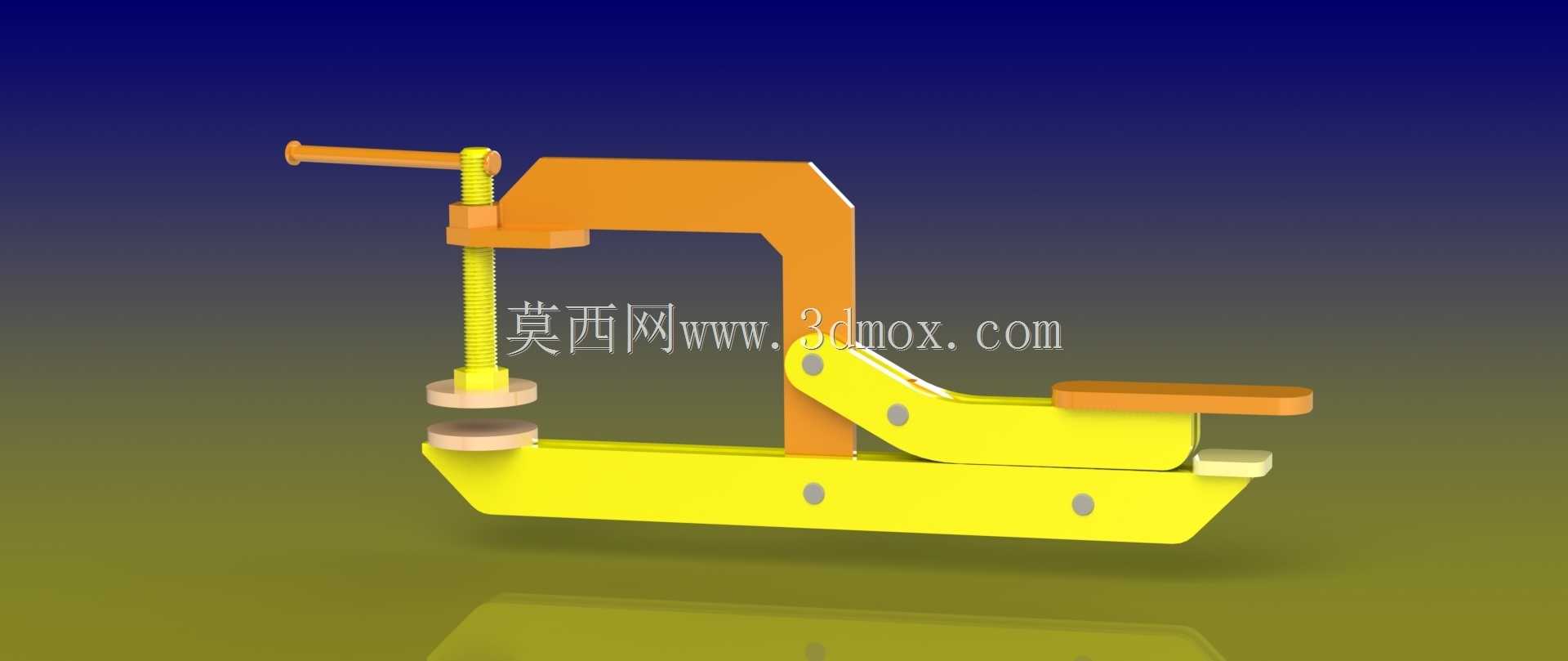

可调式扁钢焊接大力钳夹具

车间里零散工件的快速装夹一直是小批量加工的痛点，传统C型钳开合行程有限，面对异形薄壁件容易夹伤表面，普通大力钳锁止后没有微调余量，焊接受热变形时工件容易松脱移位。这款夹具直接选用25毫米宽的扁钢作为主体基材，避开了铸造成型的气孔砂眼隐患，所有连接孔位都适配标准销轴，不用定制异型紧固件，普通钻床就能完成全部孔加工，焊接部位只保留了几处承力焊缝，焊后打磨余量控制在0.2毫米以内，不会因为焊疤凸起影响夹臂的转动顺滑度。夹臂的铰接位置特意做了偏心量调整，锁止时的过死点行程刚好适配3到18毫米的工件厚度，不会出现锁止过紧掰不开、锁止太松夹不住的问题。顶端的调整螺杆采用细牙螺纹，螺距1.25毫米，每旋转一圈进给量很小，卡箍初步锁止后可以慢慢拧紧螺杆施加预紧力，哪怕焊接过程中工件受热膨胀，也能通过微调螺杆补偿形位变化，不会因为热胀冷缩导致夹持力骤降。接触工件的钳口位置预留了软质垫片安装槽，夹铜、铝这类软金属时可以垫上橡胶或者紫铜片，不会在工件表面留下压痕。底部的承力托板做了15度的上翘角度，工件放上去之后自然靠向定位面，不用额外手扶就能对准夹持位置，单手就能完成开合锁止操作，焊接时另一只手可以直接拿焊枪作业，不用反复调整工件位置。铰接处的销轴和孔位采用H7/g6的间隙配合，转动时没有旷量，长期使用磨损后只需要更换标准销轴就能恢复精度，不用整体报废夹具。夹臂的折弯角度经过反复校核，锁止状态下受力方向刚好沿着扁钢的轧制纤维方向，不会出现应力集中导致的臂体弯折，哪怕施加超过两百公斤的夹持力，臂体变形量也控制在0.1毫米以内，完全满足日常焊接、钻孔、打磨工序的装夹需求。
