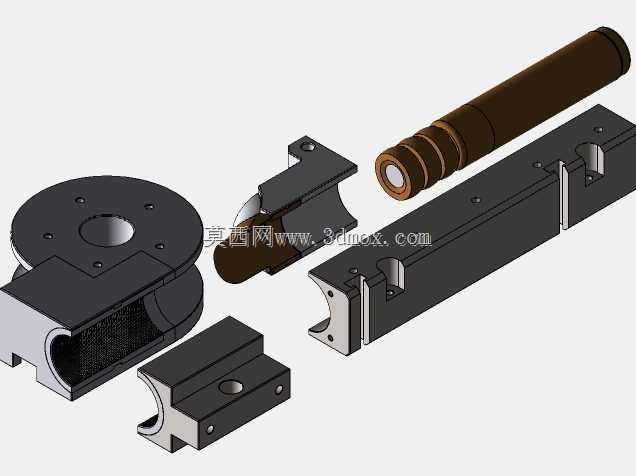

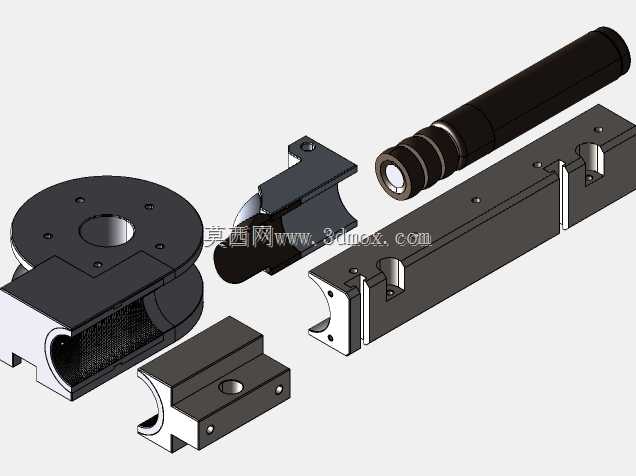

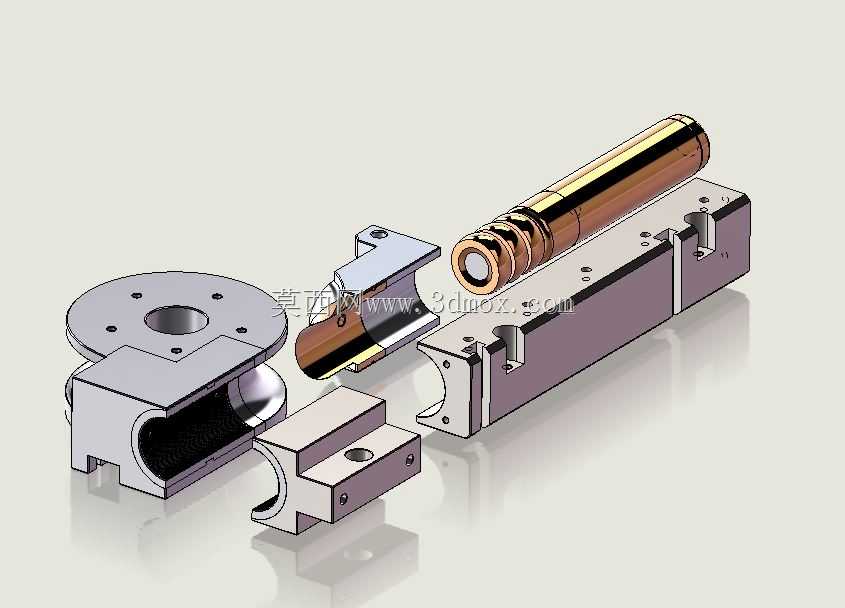

适配佩拉德利布朗60旋转机的弯管模组

薄壁管弯曲作业最容易出现的失稳问题，是管壁在径向压力下出现褶皱、截面椭圆度超差，尤其针对54x1.5mm这类壁厚极薄的管材，常规弯管轮的槽型弧度哪怕偏差0.2mm，都会在弯曲段留下不可逆的压痕，后续校形工序要耗费近三倍工时才能勉强达标。这款弯管模组的轮槽曲面做了分段式的弧度适配，靠近夹持端的槽壁预留了0.15mm的弹性让量，刚好抵消管材进入弯曲段时的初始形变应力，不会在入料位置卡出硬棱。

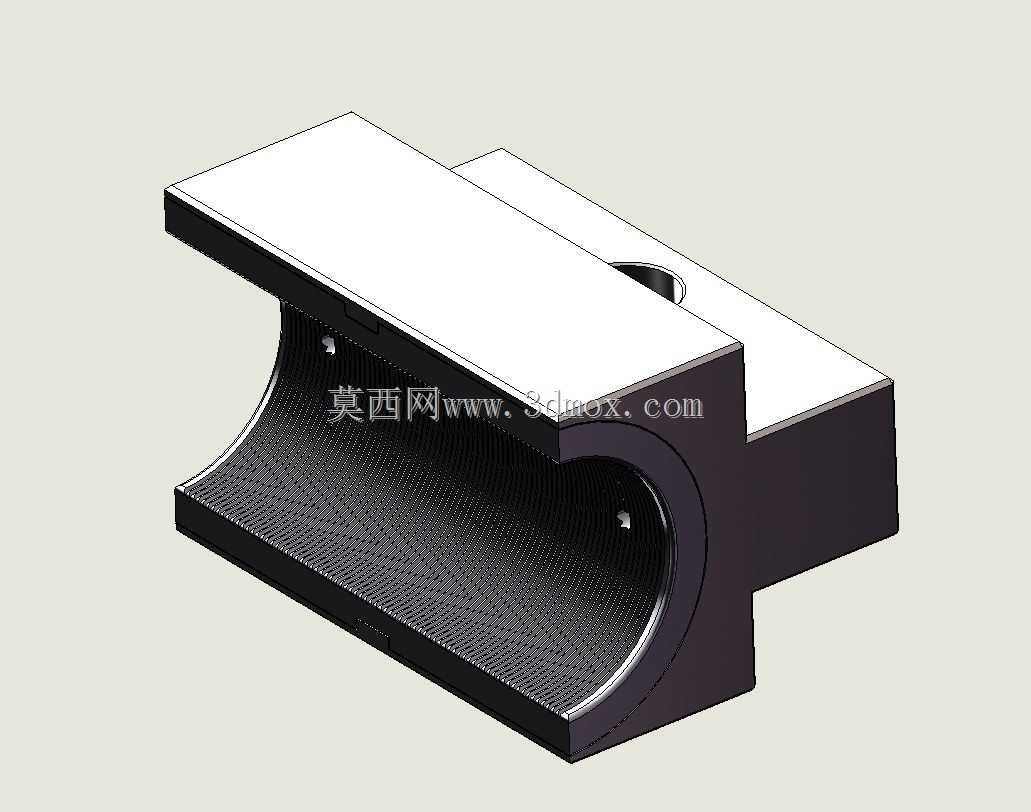

模组的定位法兰盘上的六个安装孔，孔位公差严格控制在H7级，和旋转弯曲机的主轴法兰对接时，不需要额外配打定位销，直接穿装螺栓就能保证轮盘的径向跳动量控制在0.03mm以内，避免弯管过程中因为轮盘偏摆导致的弯曲半径偏移。和轮盘配合的导向块，内弧面做了细密的防滑纹理，不是普通的光滑接触面，夹紧管材时不会因为管壁光滑出现打滑偏移，哪怕是表面做了抛光处理的不锈钢薄壁管，夹紧力调到常规值的70%就能提供足够的摩擦力，不会夹伤管材外表面。

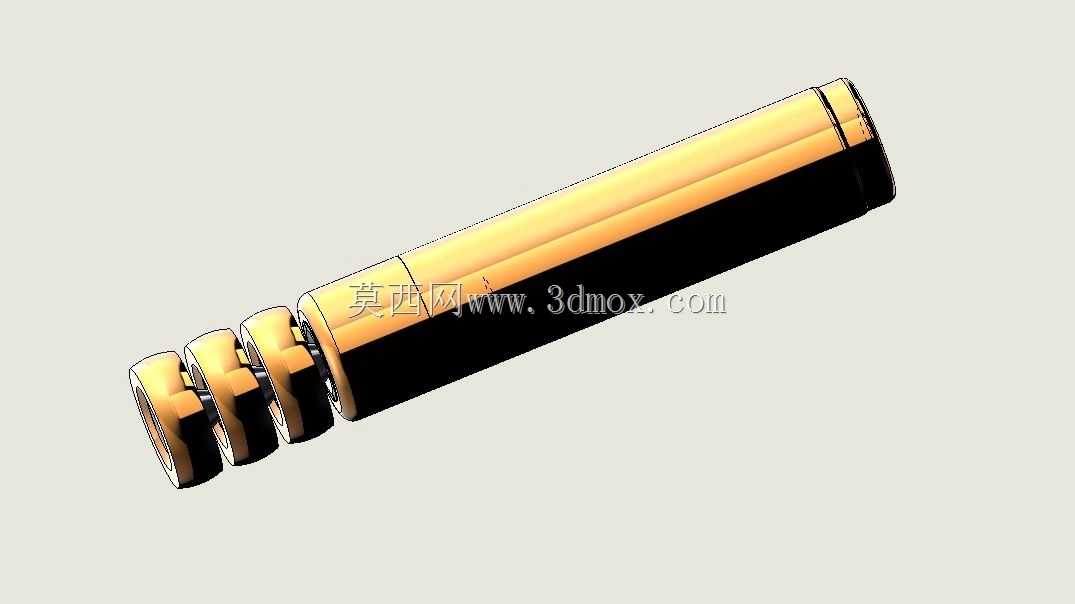

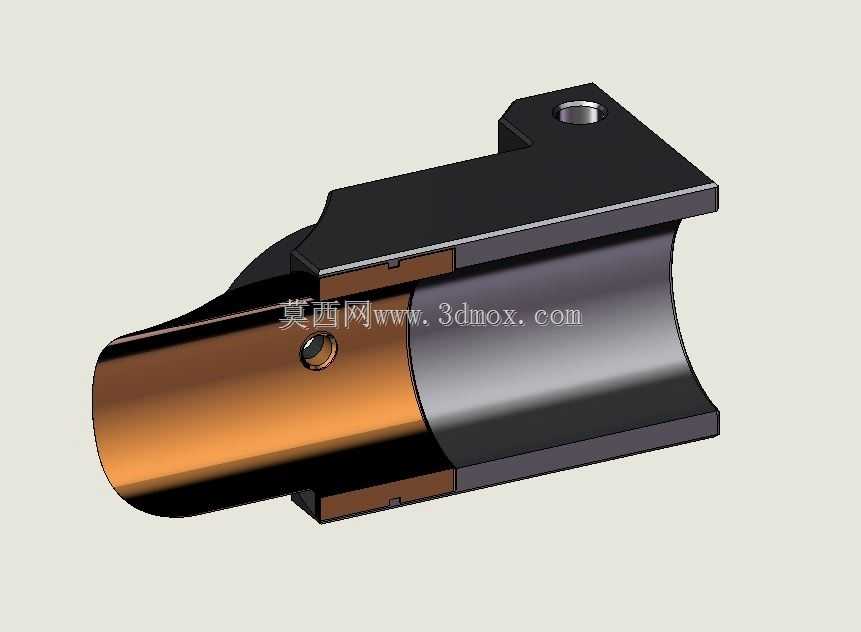

轮盘中心的通孔做了倒角过渡，穿装芯轴的时候不会刮蹭芯轴表面，芯轴伸出长度的定位基准直接做在导向块的端面上，现场调试时不需要反复测量芯轴位置，对齐端面就能保证芯轴刚好处于弯曲变形的临界点，既不会因为芯轴伸太长顶裂管壁，也不会因为伸太短起不到支撑防皱的作用。导向块和轮盘的贴合面做了0.02mm的间隙预留，弯曲作业时两者不会出现硬摩擦，长时间运行也不会因为磨损出现槽型错位，日常维护只需要定期清理接触面的金属碎屑，不需要频繁调整配合间隙。

针对89mm的弯曲半径，轮槽的深度刚好覆盖管材直径的三分之一，弯曲过程中管材下半部分完全被槽型托住，上半部分的变形量被芯轴和导向块共同约束，弯制成品的椭圆度能控制在2%以内，完全满足液压管路、食品级输送管路的精度要求，不需要后续做整圆处理。法兰盘的厚度做了针对性加强，长时间满负荷作业也不会出现盘面变形，哪怕连续弯制上百根管材，轮盘的平面度依然能保持初始精度，不会因为累计变形导致弯曲角度出现偏差。
