DeckelS0类刀具研磨机结构设计

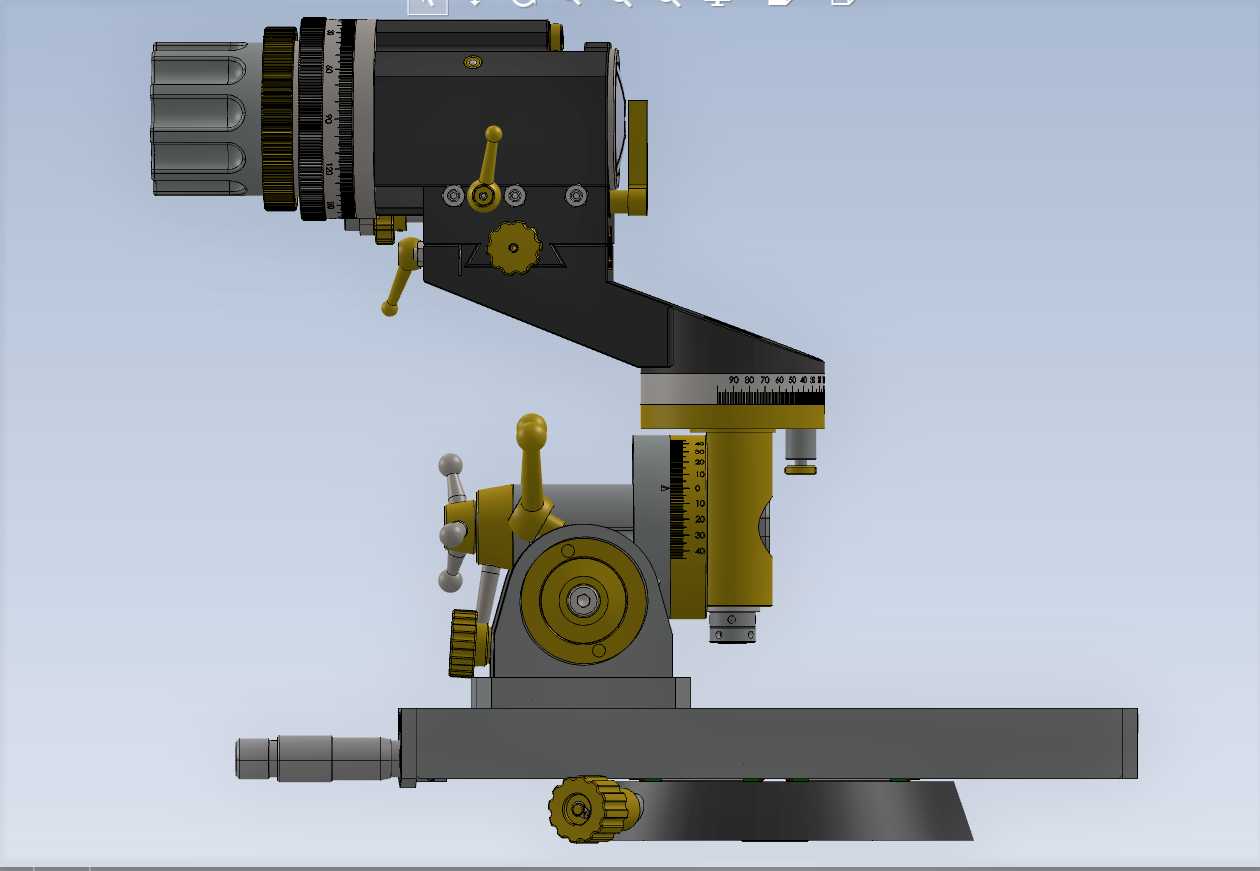

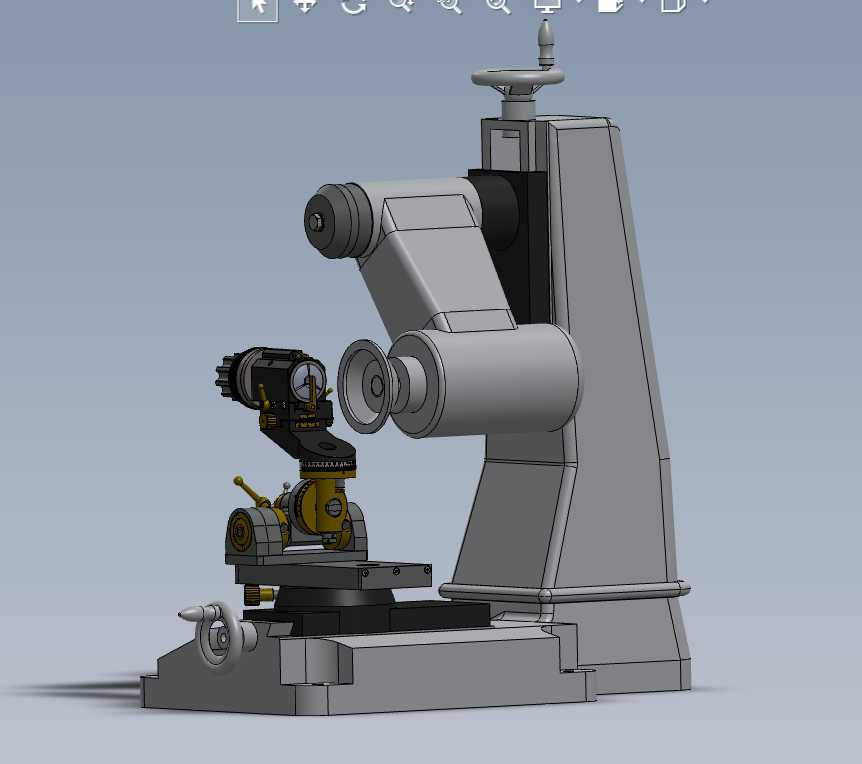

车间里回收的旧木工刀具堆在角落，刃口崩缺、角度失准的问题一直没合适的设备处理，外购专用研磨机成本高，通用磨床装夹适配性差，这款基于旧磨床改造的刀具研磨机，刚好戳中了小批量刀具回收再利用的加工痛点。旧磨床原有的床身导轨保留了足够的刚性，改造时最先要解决的是磨头臂的支撑刚性问题，原床身滑块安装面的平面度公差留了0.02mm的研磨余量，磨头臂和滑块的连接面做了嵌入式定位销，避免悬臂结构在磨削进给时产生颤纹。5C夹头的装夹同轴度是刃磨精度的核心，夹座和回转工作台的配合面选了H7/h6的过渡配合，锁紧机构的拨杆位置特意调整到操作侧30度夹角，单手就能完成装夹锁紧，不用侧身避让磨头的运动行程。进给手轮的刻度盘做了双圈刻度，粗进给每格0.1mm，精进给每格0.02mm，手轮的阻尼圈用了丁腈橡胶材质，转动时不会因为磨头的振动产生窜动。磨头的俯仰角度调节座开了弧形T型槽，锁紧螺栓的位置避开了砂轮的飞溅路径，角度刻度直接蚀刻在座体表面，不会因为切削液浸泡出现标识脱落。床身底部的调整脚轮做了自锁结构，移动到位后拧动支撑螺栓就能把设备垫平，不用额外打地脚螺栓，适合车间里灵活调整工位。旧磨床原有的润滑管路全部保留，磨头主轴的润滑脂注油口引到了设备外侧，日常维护不用拆开机罩就能完成注油。砂轮防护罩的开口角度只留了120度，刚好覆盖刃磨时的火花飞溅范围，防护罩内壁贴了橡胶减震层，砂轮意外碎裂时能缓冲碎片的冲击力。悬臂和床身的连接部位加了加强筋板，筋板的厚度选了8mm，焊接后做了去应力退火，避免长期受力出现变形。夹头的顶出机构做了弹簧自动复位，松开锁紧手柄后夹头自动弹出2mm，取放刀具的时候不会蹭到刚磨好的刃口。进给导轨的刮屑板用了聚氨酯材质，耐切削液腐蚀，刮屑板的压紧力调得刚好，既能刮掉导轨上的磨屑，又不会增大手轮的转动阻力。设备的操作高度设为1.1米，操作人员站着操作时手臂刚好自然放在进给手轮位置，长时间作业也不会产生肌肉疲劳。
