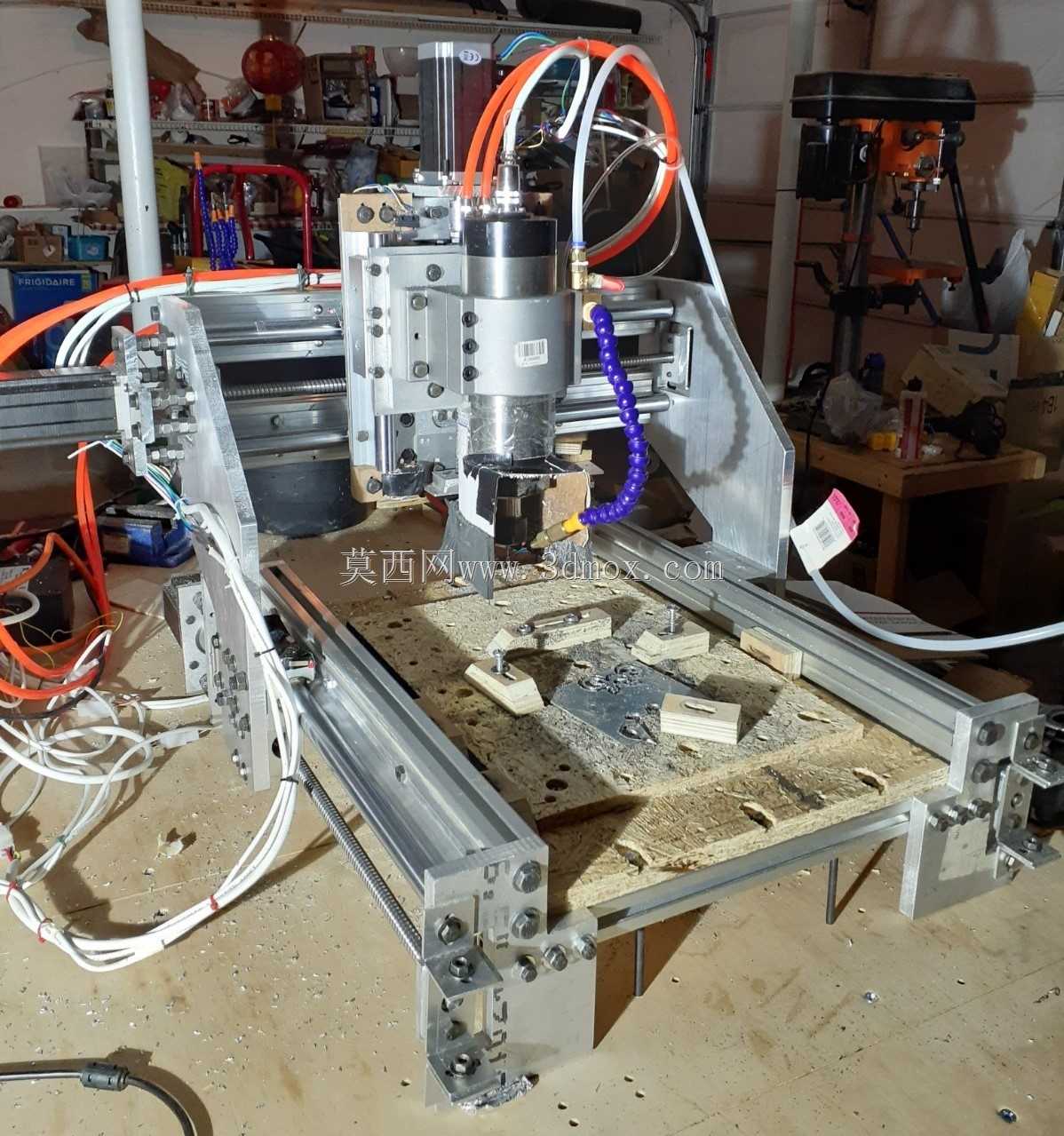

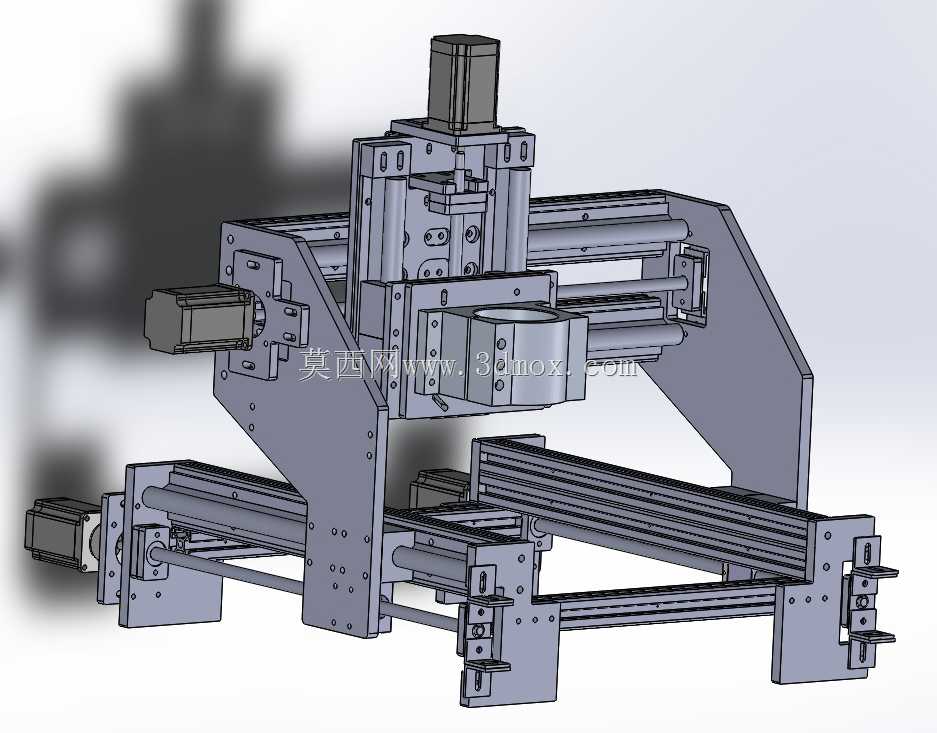

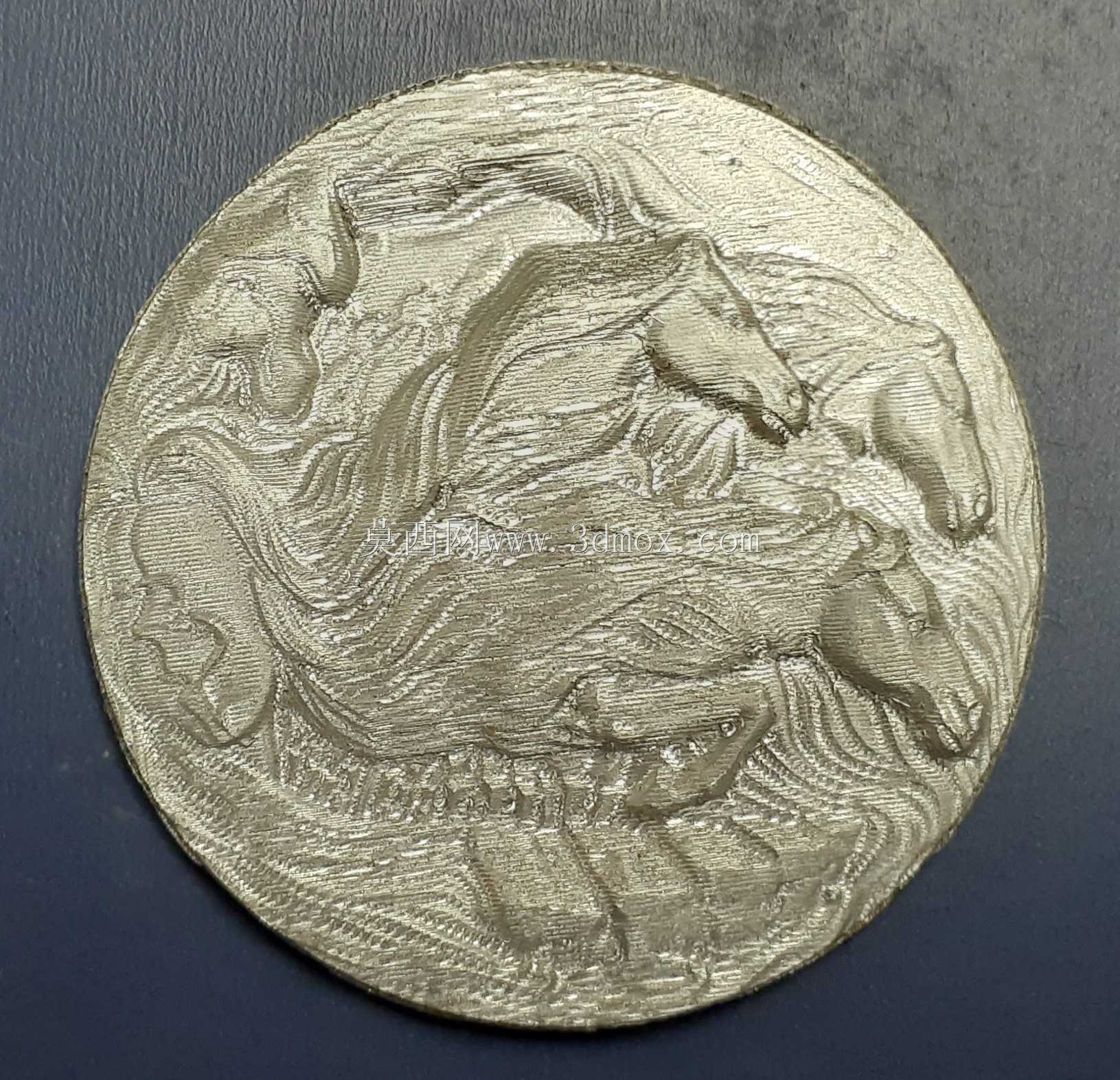

搭载SFU1204滚珠丝杠的小型数控铣削设备

普通小型桌面数控设备常采用T型丝杠传动，长期加工后磨损间隙会直接反映在工件表面，铣削硬质板材时反向进给的顿挫感尤其明显，这款设备直接替换为SFU1204滚珠丝杠副，从传动端消除了螺纹间隙带来的精度损失。铝型材机架的拼接公差控制是这类DIY设备最容易出问题的环节，单根型材的端面直线度偏差超过0.02mm，组装后X轴Y轴的垂直度就会超出铣削要求，所有连接角码的安装孔位都做了0.1mm的余量预留，装配时可以通过塞尺微调导轨平行度，不用强行靠螺丝硬拉型材导致内应力累积。Z轴滑台的行程做了针对性缩减，相比全尺寸版本缩小了近三分之一，换来的是主轴悬臂长度的缩短，高速铣削时主轴的径向跳动量能控制在0.01mm以内，加工铝件薄肋的时候不会出现振纹。2.2mm厚的铝板做机身护板，厚度刚好兼顾轻量化和抗形变能力，太薄的板材在设备运行时会跟着主轴振动产生共振噪音，太厚又会增加整机重量不便于桌面摆放。冷却管路沿着主轴侧面排布，走管位置避开了X轴的行程极限位置，不会出现拖链拉扯管路的问题，切削液能直接对准铣刀刀尖位置，不用额外加装万向冷却管。传动部分的同步轮安装位做了台阶定位，装配时不用反复找正皮带轮的同轴度，皮带张紧度靠腰型孔微调，不会出现皮带打滑丢步的情况。工作台面采用密度板做牺牲层，加工时可以直接把工件压在台面上，铣穿工件也不会损伤金属工作台面，更换成本极低。所有走线都通过拖链规整收纳，运动时不会出现线缆剐蹭工件的情况，气管和电缆分开排布，避免信号干扰。
