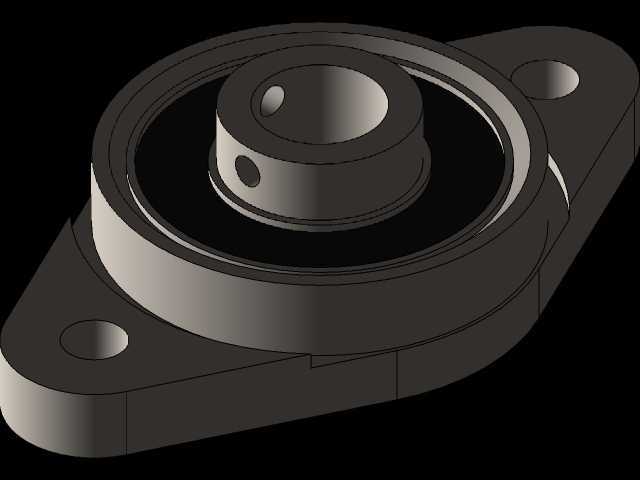

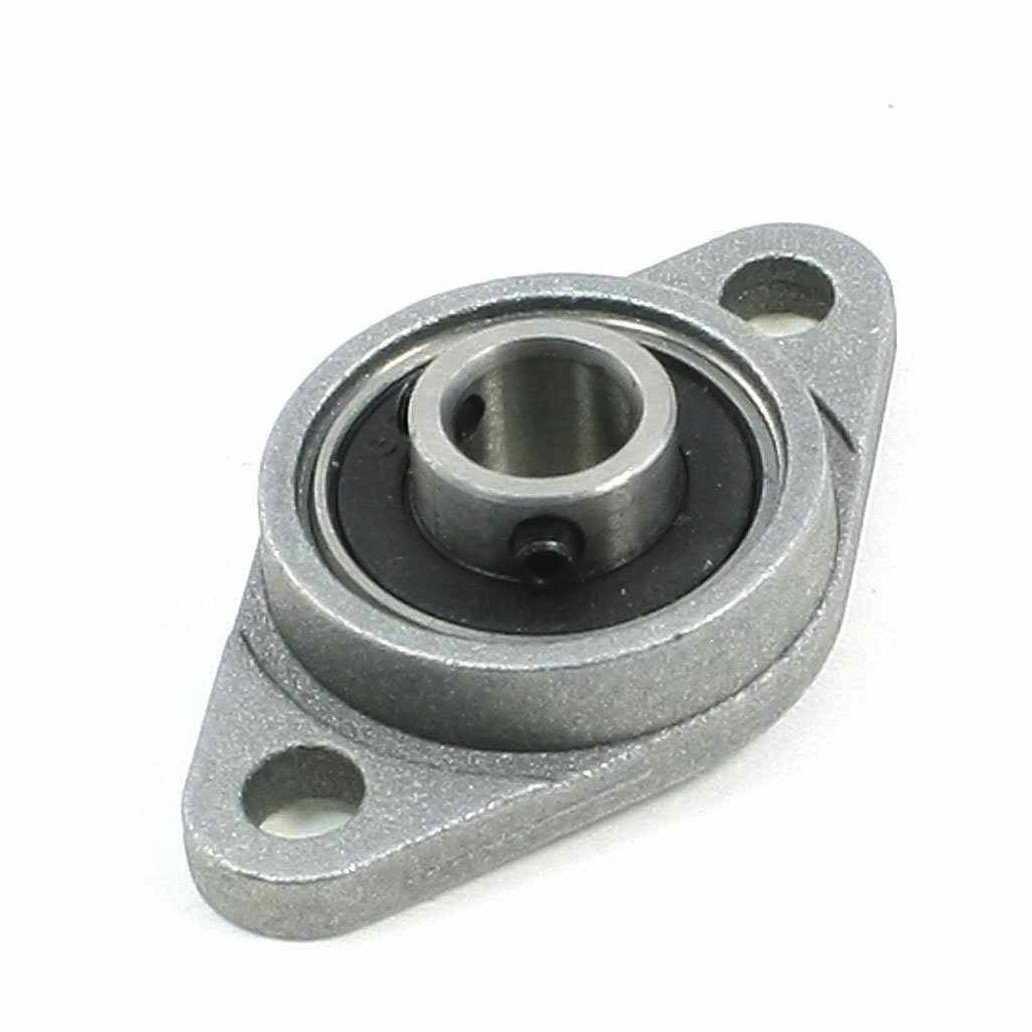

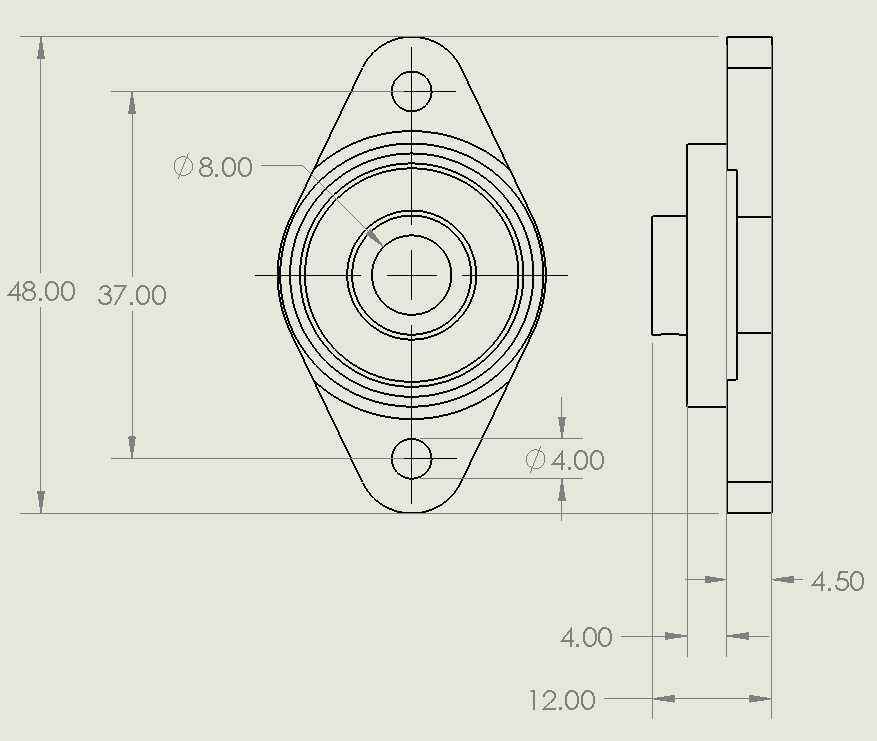

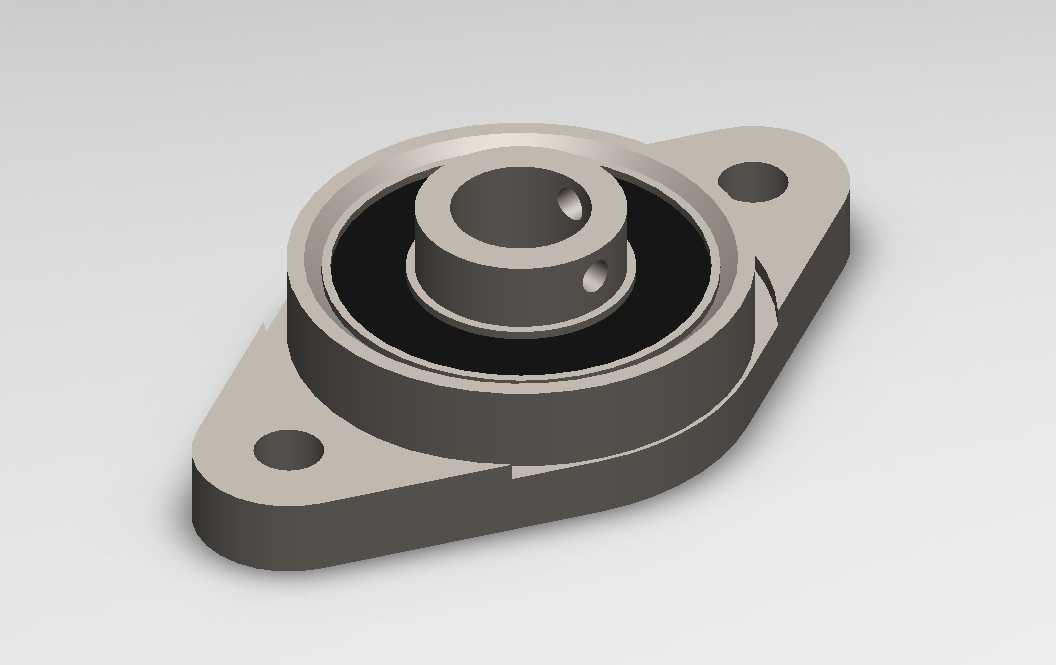

KFL08ID型水平调心法兰轴承结构

轻型输送线的安装面常存在焊接变形或型材拼接误差，常规刚性法兰轴承装上去后，轴系会憋劲，运行不到半个月就出现内圈偏磨、滚珠点蚀的问题，严重时甚至会把安装耳掰裂。这款两孔菱形法兰调心轴承的设计，刚好把这类现场痛点揉进了每一处结构细节里。两个安装耳的沉孔做了0.2mm的同轴度公差放宽，不用强行把安装面铣到绝对平整，锁紧M4螺栓时，轴承外圈的球面配合面能自动偏转补偿最大2度的安装角度偏差，轴穿进去后全程保持和内圈的同轴贴合，不会出现局部应力集中。轴承外圈和冲压外壳的配合选了H7/k6的过渡公差，既不会因为间隙太大出现运行时的外圈窜动，也不会因为过盈量太大把球面调心结构卡死，压装时用常温压合就行，不用额外加热外壳，避免冲压件受热变形影响安装面平面度。内圈的两个紧定螺钉孔做了锪平处理，锁轴时螺钉端面能完全贴紧轴的表面，不会因为螺钉尖点接触出现轴面压痕，后期拆换轴承时也不会因为轴面拉伤拆不下来。法兰安装耳的厚度做了3mm的加厚处理，比常规同规格轴承厚0.8mm，螺栓锁紧时不会出现耳片翘曲，即使输送线运行时存在小幅振动，也不会出现螺栓松脱的问题。轴承的密封槽做了双层迷宫结构，比普通单唇密封的防尘效果好很多，车间里的浮尘、输送物料的碎屑很难进到轴承内部，不用频繁拆下来清洗加油，日常维护的工作量能降一半。球面配合面的粗糙度做到了Ra1.6，调心偏转时没有卡顿感，即使设备运行中出现机架的小幅形变，轴承也能实时跟随轴的偏摆调整角度，不会出现卡滞异响。这类轴承用在小型皮带输送机、轻型滚筒线、食品包装输送设备上特别合适，不用刻意追求安装面的绝对加工精度，现场安装时省了很多校调的时间，后期运行的故障率也比刚性轴承低很多。
