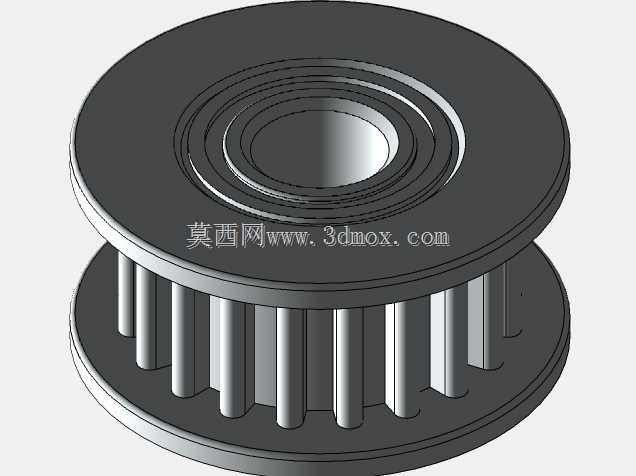

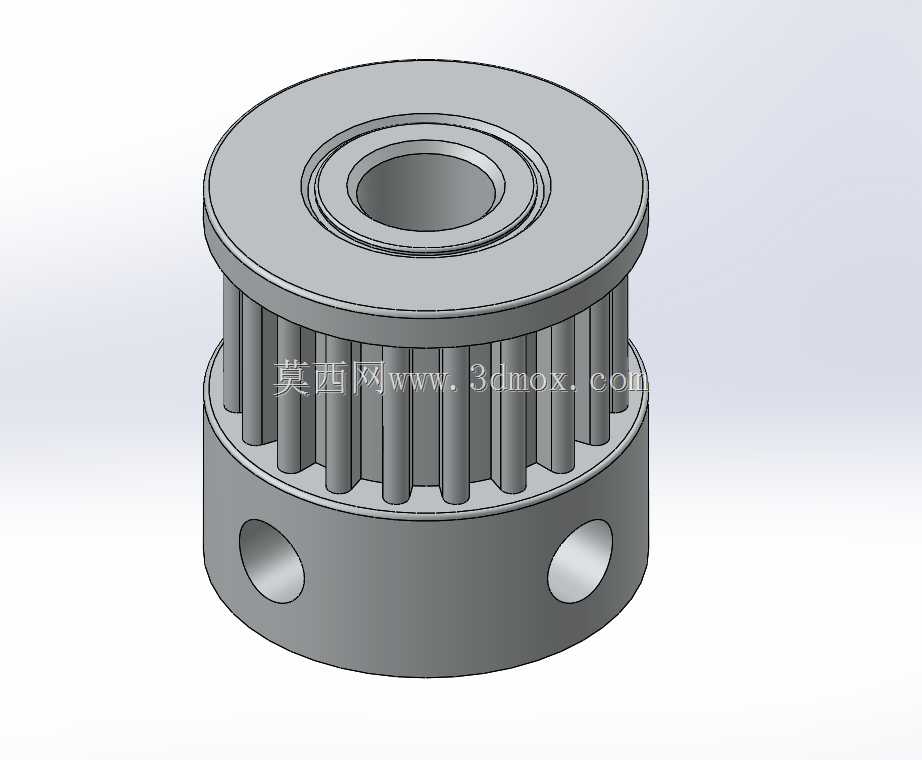

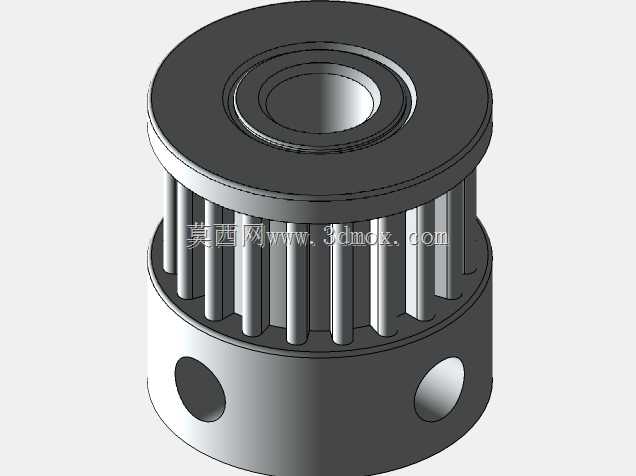

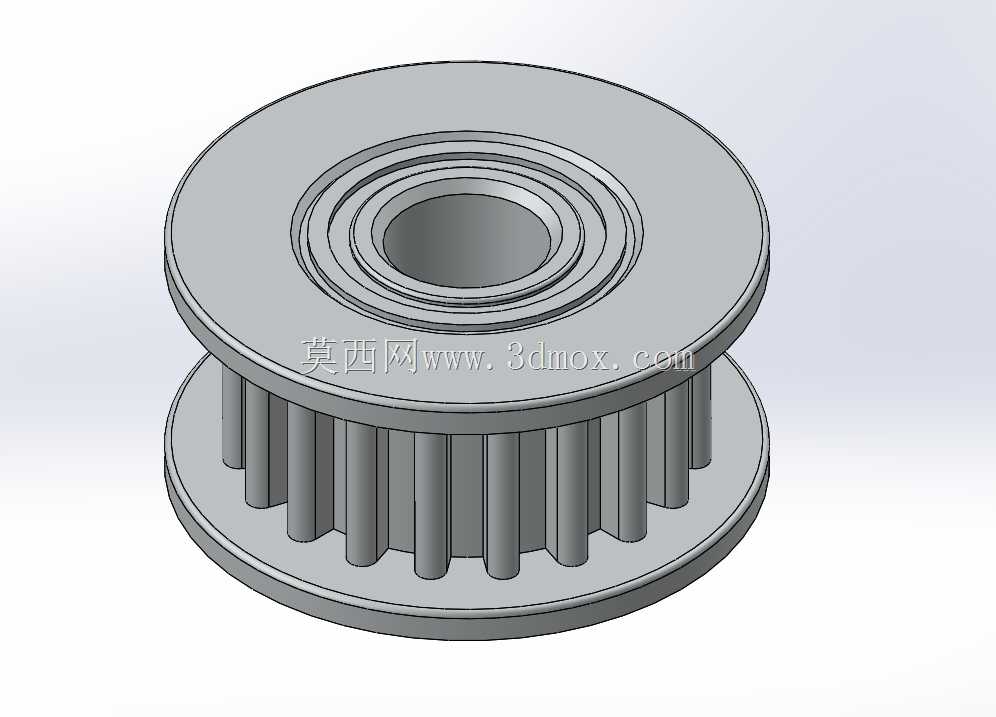

20齿内径5毫米GT2同步带轮结构

　　这款GT2规格的同步带轮，是精密传动场景里的核心执行部件，日常在小型自动化输送、桌面级精密运动平台、3D打印运动轴、小型检测设备进给机构里都能见到它的身影，核心作用是和对应节距的GT2同步带啮合，把电机输出的旋转运动精准传递到执行端，全程保证传动比恒定，不会出现普通平带传动的打滑丢步问题，也能规避齿轮传动带来的背隙误差，适配对传动精度要求较高的轻载运动场景。从结构设计来看，这款带轮采用20齿的齿形布局，齿廓完全匹配GT2同步带的齿形参数，啮合过程中齿面和带齿的接触面积均匀，不会出现局部应力集中的问题，长期运行下带的磨损量能控制在较低水平，有效延长传动带的更换周期。内孔直径设置为5毫米，刚好适配市面上常见的42系列步进电机、

　　小型直流伺服电机的输出轴径，轮毂侧面设计了两个径向的顶丝孔，安装时可以通过顶丝直接锁紧在电机轴的平面位，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式装配效率更高，也能避免键连接带来的轴孔配合间隙，进一步提升传动的同轴度。带轮的整体外形采用阶梯式圆柱结构，上部的挡边直径略大于带齿的齿顶圆直径，能在同步带运行过程中起到限位作用，防止带在高速往复运动时出现脱齿、跑偏的问题，下部的轮毂段做了加厚处理，保证顶丝锁紧时轮毂有足够的结构强度，不会因为顶丝的锁紧力出现轮毂开裂变形的问题。在安装边界上，这款带轮的轴向尺寸经过优化，不会占用过多的轴端安装空间，适配紧凑布局的小型设备，齿顶圆和齿根圆的尺寸公差严格匹配GT2带轮的标准参数，装配时不需要额外修配齿形，直接和对应宽度的GT2同步带配合就能达到设计的传动精度，运行过程中传动噪音低，不需要额外添加润滑脂，维护成本极低，非常适合小空间、轻负载、高精度要求的直线或旋转传动场景使用。
