卡通风格黄色潜水艇玩具造型设计

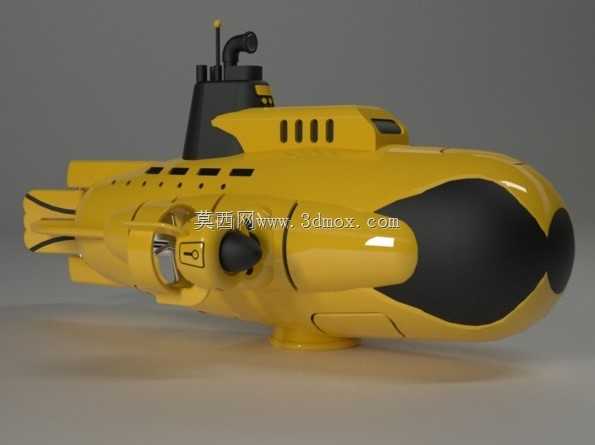

曲面设计视角下，这款卡通潜水艇玩具的造型处理避开了常规工业潜水艇的硬朗棱角，全艇外轮廓全部采用G2连续的圆角过渡，艇首的黑色防撞罩曲面与黄色艇身的衔接处做了0.8mm的内凹止口设计，既解决了注塑生产时两种不同色塑料件的装配溢胶问题，也让曲面衔接处的光影过渡更自然，不会出现生硬的折角反光。艇身上部的指挥塔围壳没有照搬真实潜艇的直角结构，而是将围壳与艇身的衔接处做了大曲率的顺滑扫掠，围壳侧面的散热格栅没有做凹陷的深槽结构，反而采用0.3mm的凸起线条做视觉模拟，避免玩具生产时出现注塑缺料、脱模卡滞的问题，同时也不会留下容易积灰的死角。艇身侧面的观察窗全部采用内凹的椭圆形曲面，每个窗的边缘都做了R0.5的圆角处理，既还原了潜水艇的识别特征，也避免了尖锐棱角带来的儿童使用安全隐患。艇身中部的钥匙孔造型周边做了环形的微凸曲面，模拟金属舱门的结构质感，曲面的曲率经过反复调试，在哑光塑料材质的表现下不会出现局部高光过曝的问题，渲染时能呈现出柔和的漫反射效果。艇尾的推进器结构没有做复杂的镂空叶片，而是采用一体化的曲面凸起造型，既保留了推进器的视觉辨识度，也省去了后续装配小零件的工序，降低生产时的零件损耗率。艇底的支撑座采用与艇身一体化的曲面过渡，没有做额外的拼接结构，整个外曲面的分模线全部隐藏在曲面曲率变化的暗部位置，即使合模处出现轻微的飞边，也不会在正面视觉上呈现出来。艇身上的细小装饰线条全部采用等距的曲面偏移生成，保证每根线条的深度一致，不会出现深浅不一的注塑缺陷，黑色部件与黄色部件的曲面贴合公差控制在0.1mm以内，装配后不会出现明显的缝隙，也不会因为公差过紧导致装配时塑料件发白开裂。整个曲面设计全程兼顾了视觉卡通化的柔和感与注塑生产的工艺可行性，没有为了追求造型细节强行增加不必要的复杂曲面，每一处曲面变化都对应了实际生产中的工艺痛点，同时也保留了玩具应有的圆润可爱的视觉特质。
