D21规格PVC90度弯头两板注塑模具

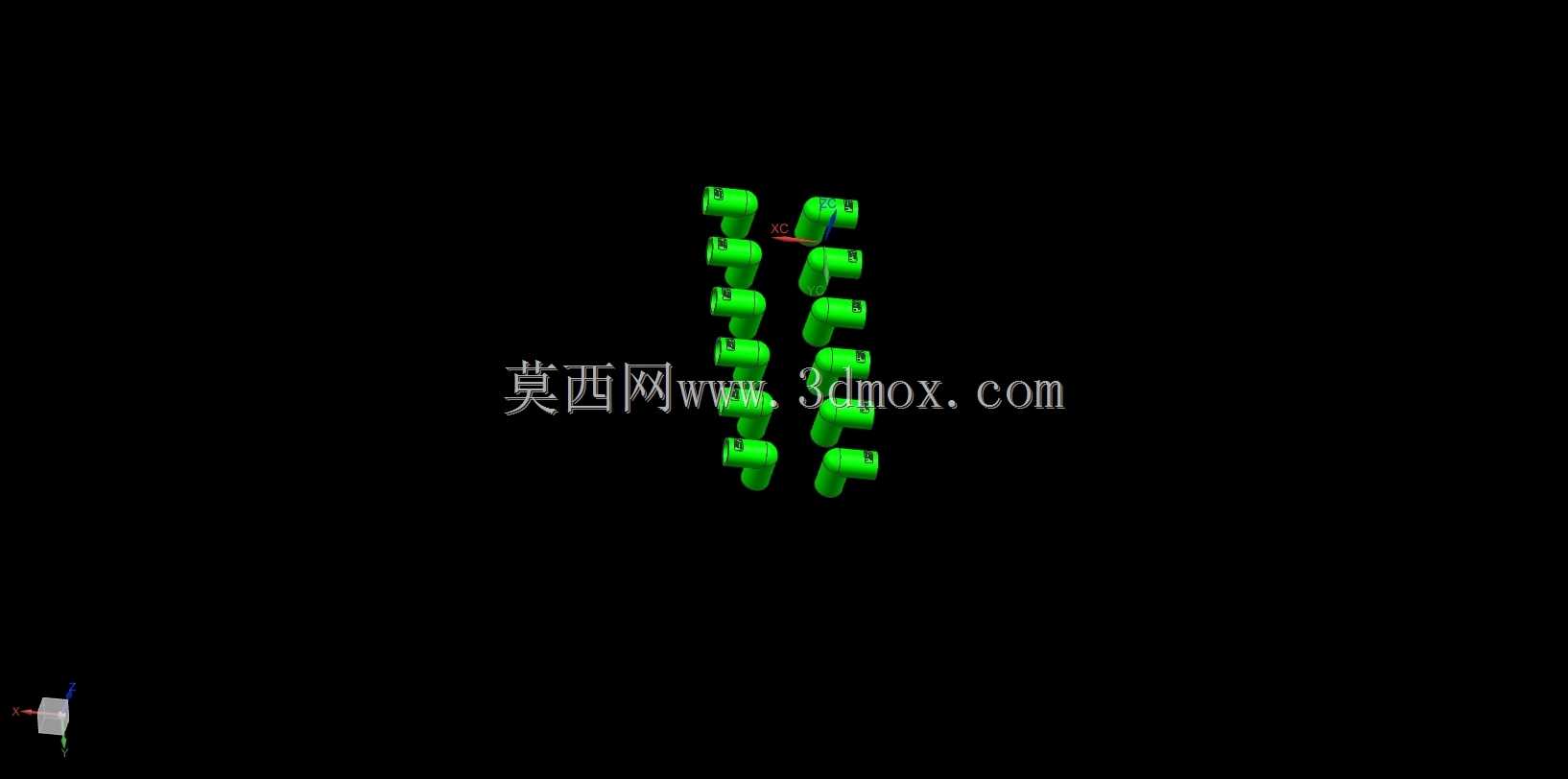

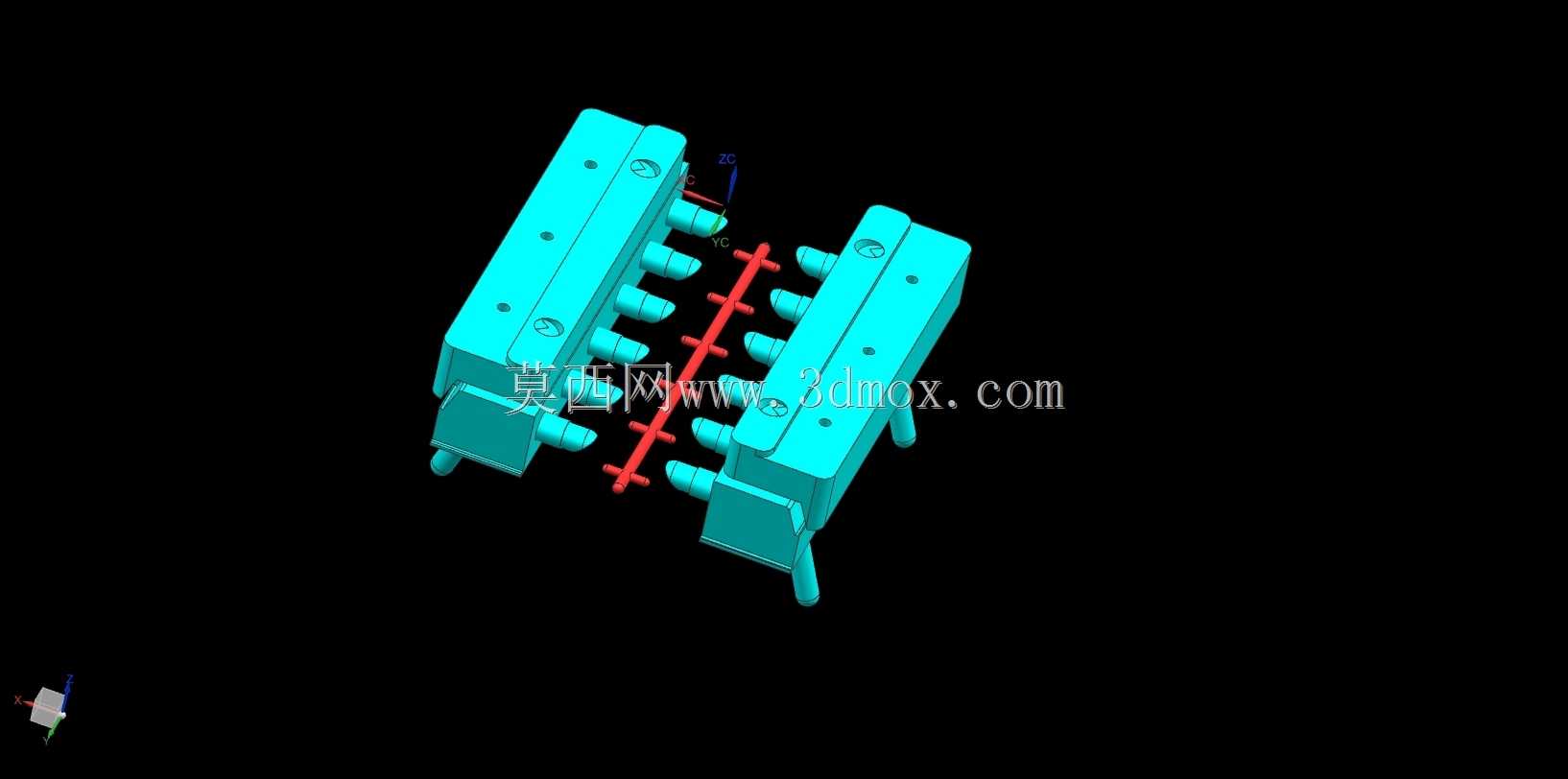

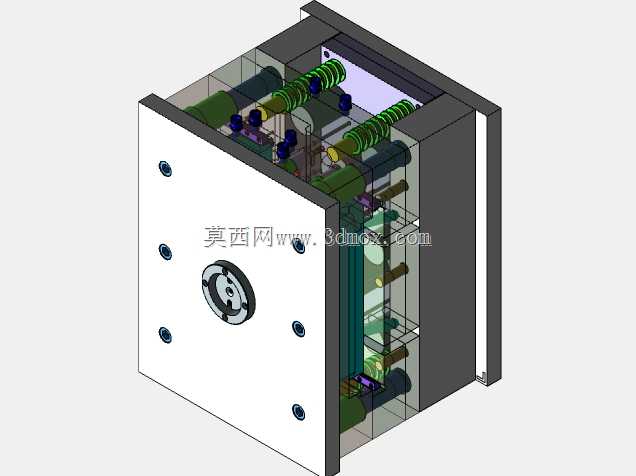

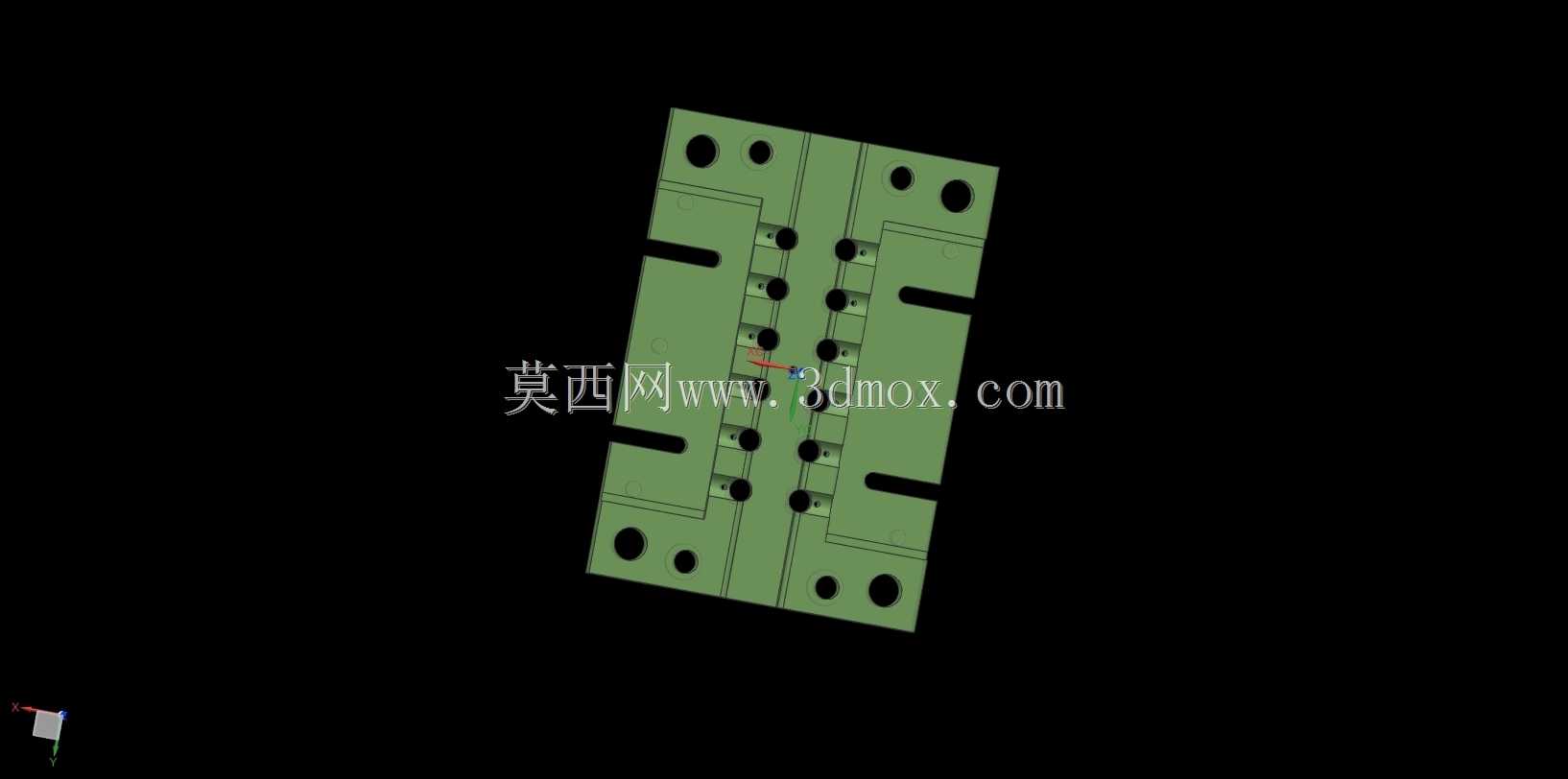

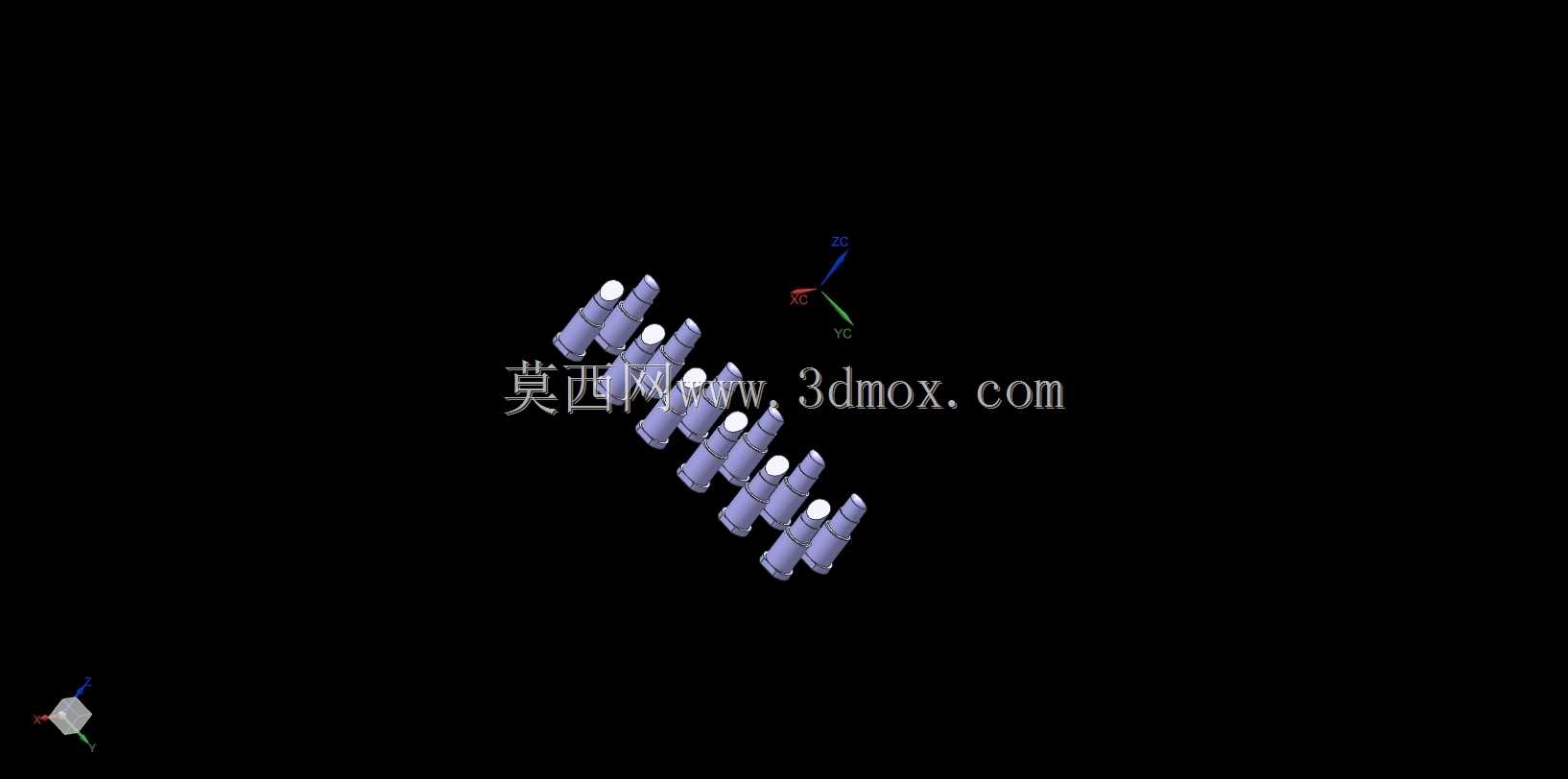

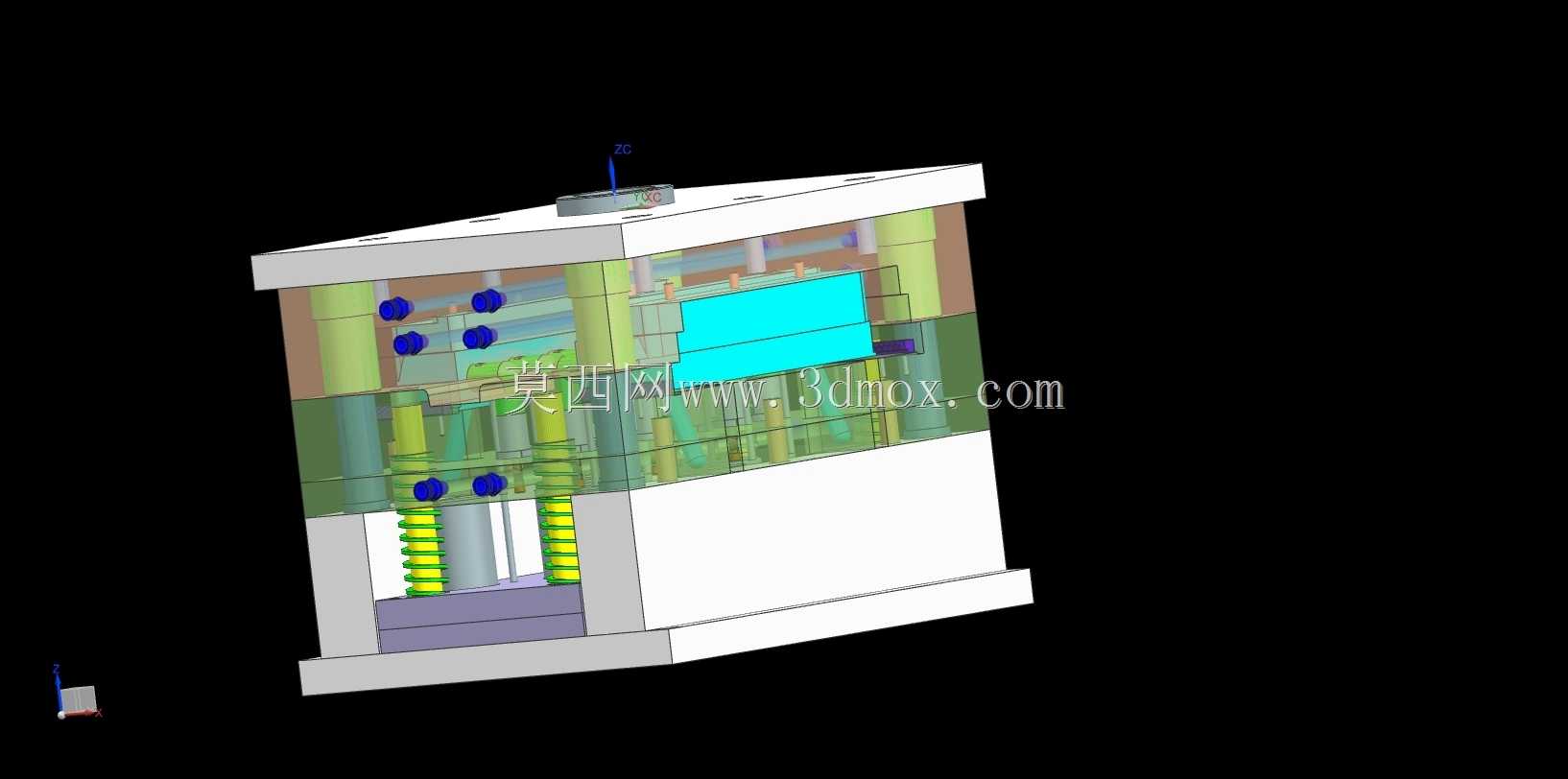

小规格PVC电气弯头注塑生产中，最容易出现的问题是弯头内壁弧度处的料流痕与脱模拉伤，常规两板模设计如果忽略浇口位置与脱模斜度的匹配，批量生产时不良率能超过15%。这套模具针对D21规格90度PVC弯头的成型特性，把12腔的布局做了错位排布，避免相邻型腔的料流填充时差导致的件重差过大，每一个型腔的进料口都对准弯头直段的侧壁，熔料进入型腔后顺着弧形内壁自然铺展，不会在弯折处形成紊流裹气，省去了后续在弯折处加开排气槽的额外加工工序。模架内部的导柱导套配合间隙控制在0.015mm以内，合模时不会出现型腔错位导致的弯头飞边，顶出结构用的是分布在弯头两端直段的直顶，没有在弧形外壁加顶针，完全避免了顶针印留在管件外观面的问题，毕竟电气穿线用的弯头内壁外壁都不能有凸起毛刺，不然穿线时会刮破线缆绝缘层。冷却水路绕着型腔的弧形走向排布，进出水口的温差控制在3摄氏度以内，PVC材料的成型温度窗口窄，冷却不均很容易导致弯头弧度处出现内应力，安装时受力就会开裂，这套水路的排布能让每个型腔的冷却速率保持一致，成型周期比常规排布的同腔数模具缩短8秒左右。脱模时的斜度顺着弯头的弧度做渐变处理，直段部分斜度1度，弧形弯折处斜度加到1.5度，PVC材料冷却后收缩率偏大，渐变斜度既能保证脱模时不会拉伤管件表面，也不会让弯头的壁厚差超出公差范围。模架上的紧固螺丝孔位都做了沉头避让，拆装时不会因为螺丝突出导致合模不严，复位杆的位置避开了顶出板的受力薄弱区，长期生产也不会出现复位杆变形导致的顶出卡顿。这套结构没有用复杂的抽芯机构，靠两板模的基础结构就实现了带弧度弯头的全自动生产，日常维护只需要定期清理导柱的油污，不需要频繁更换易损配件，适配普通卧式注塑机的安装尺寸，小工厂也能直接上机生产，不用额外改机台参数。
