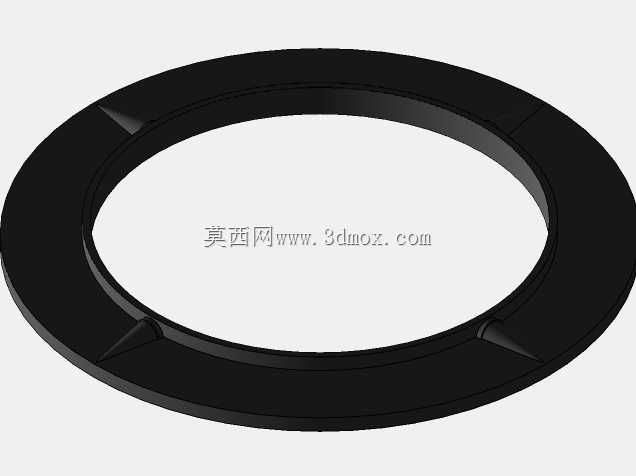

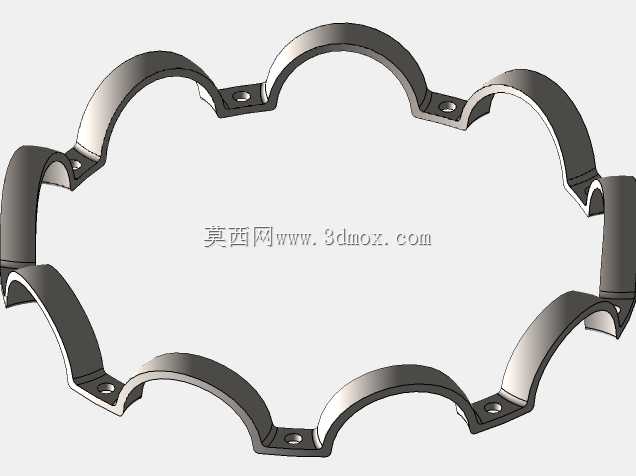

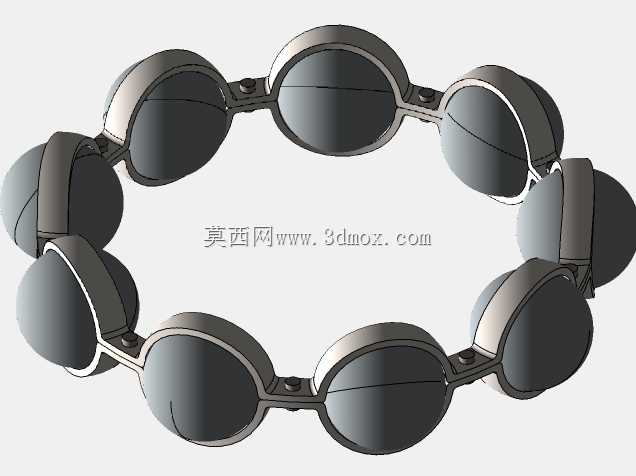

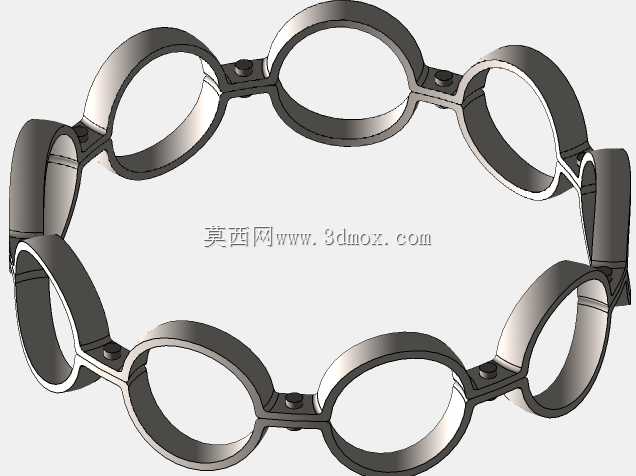

方形法兰带座外球面轴承F204

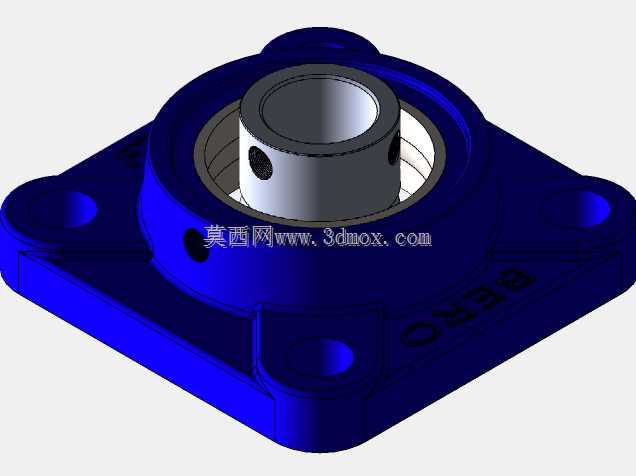

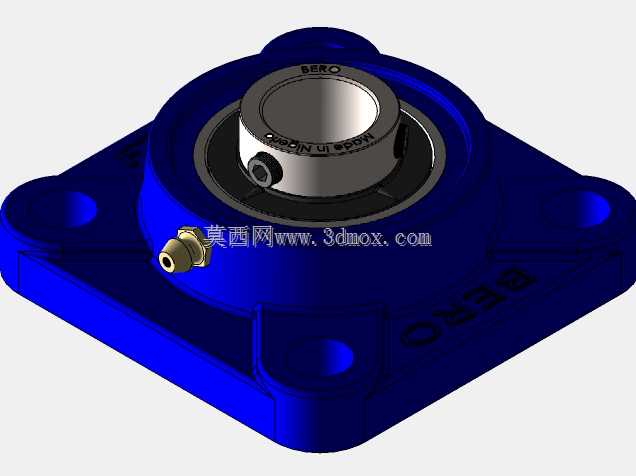

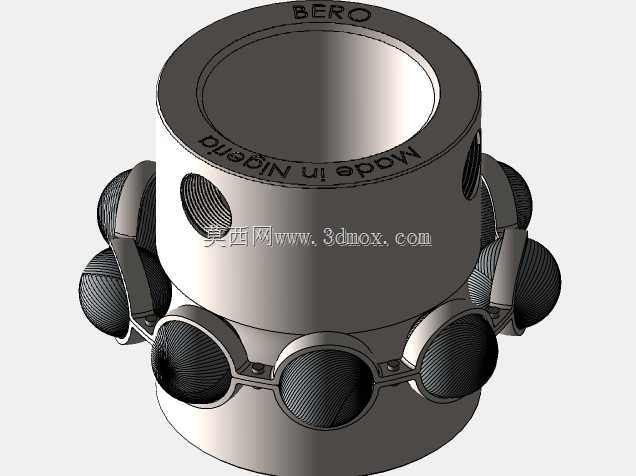

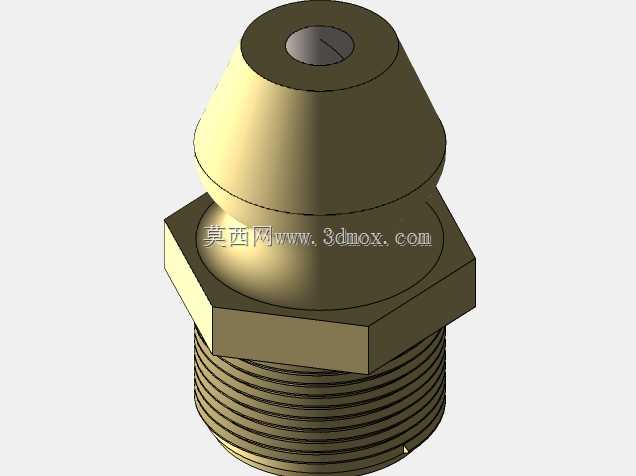

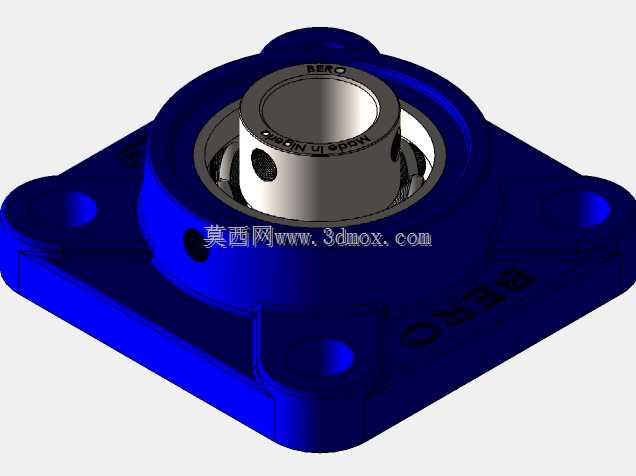

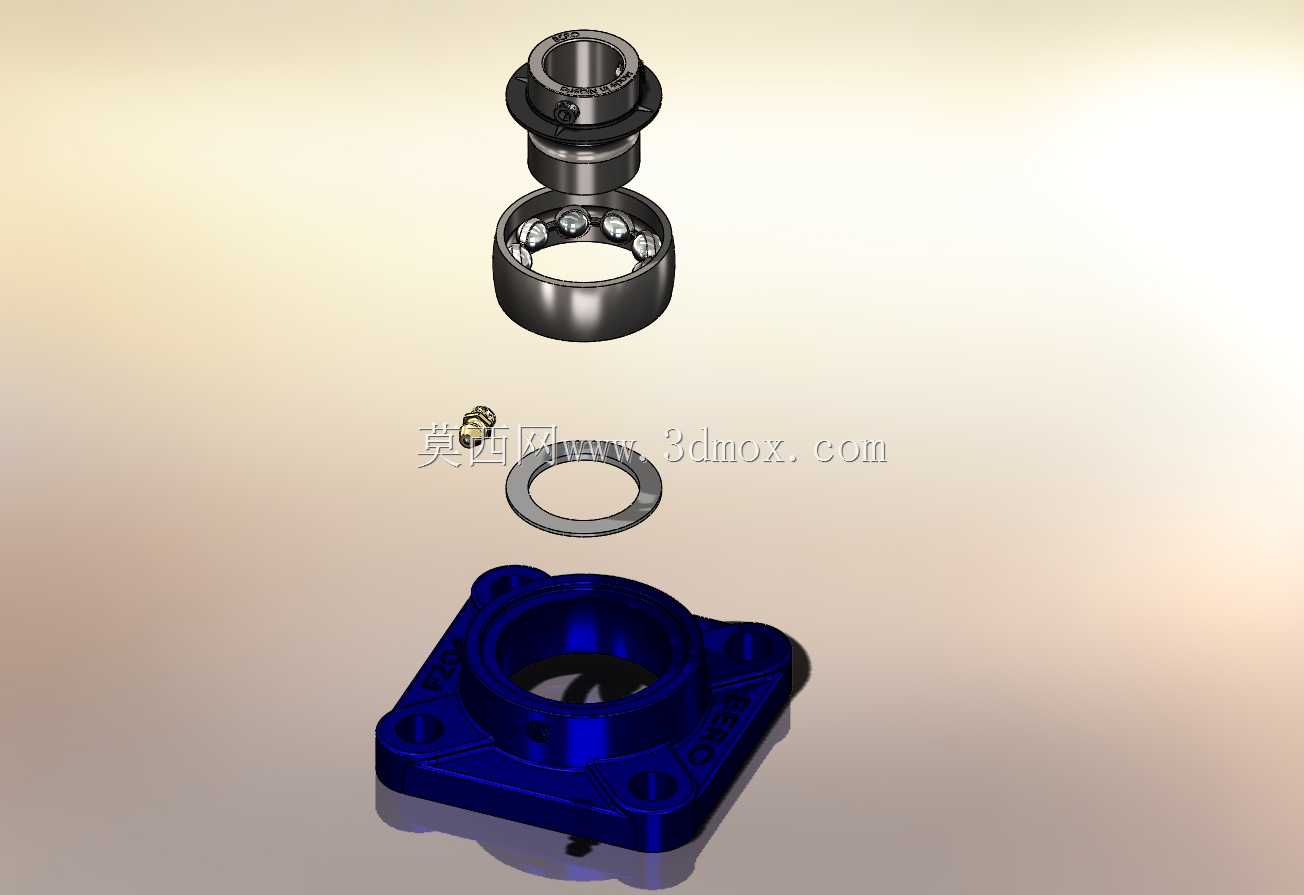

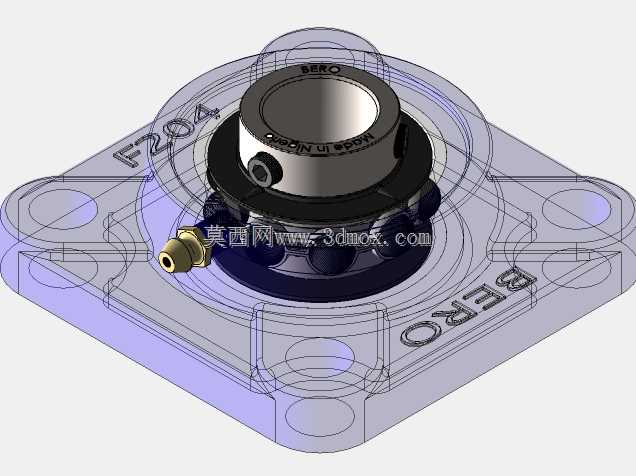

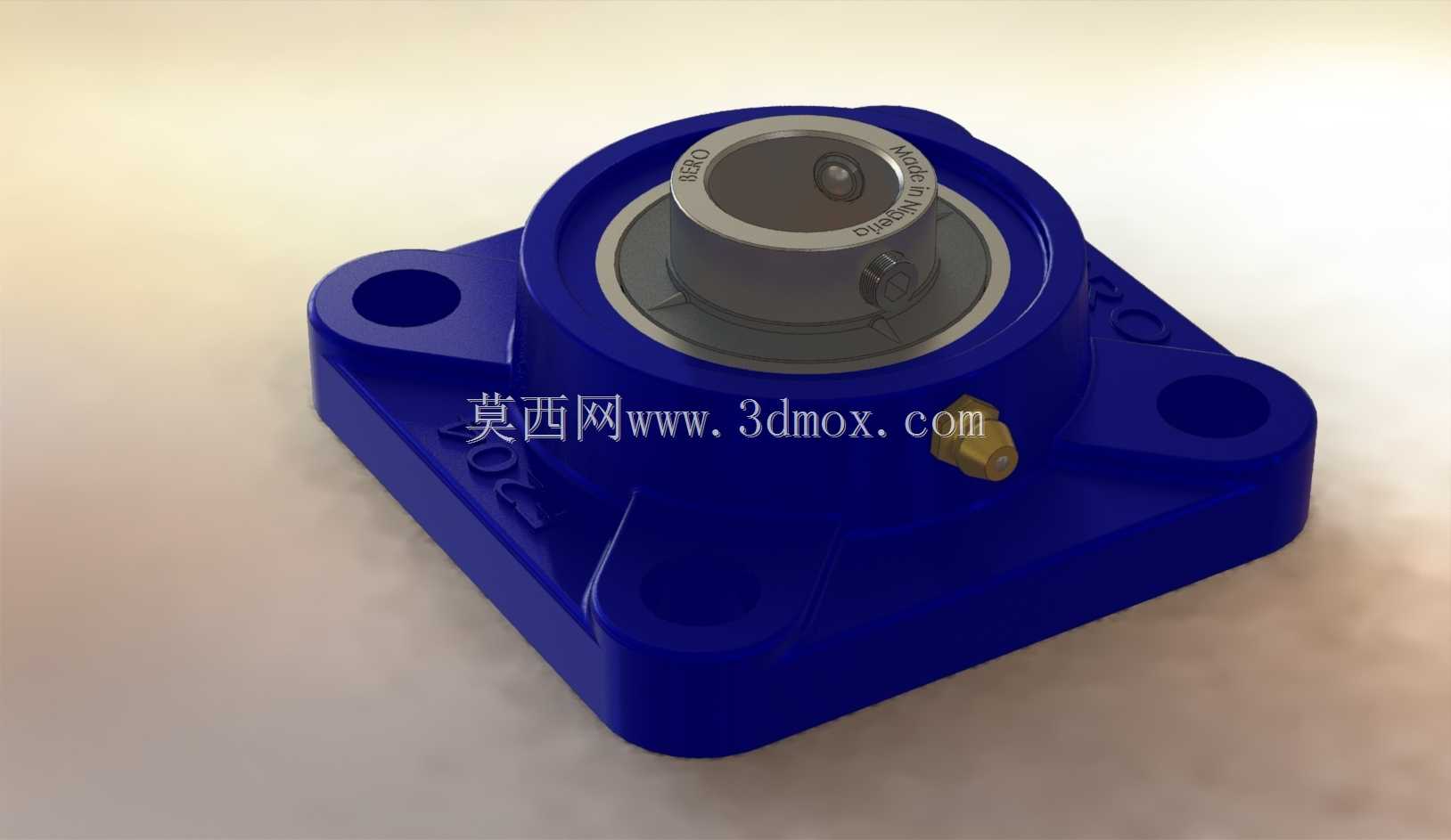

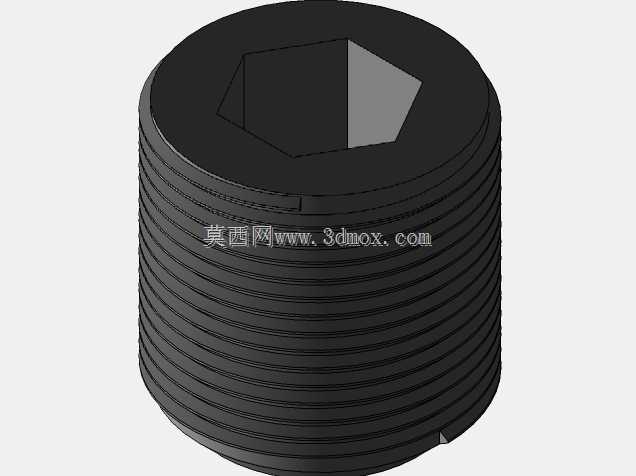

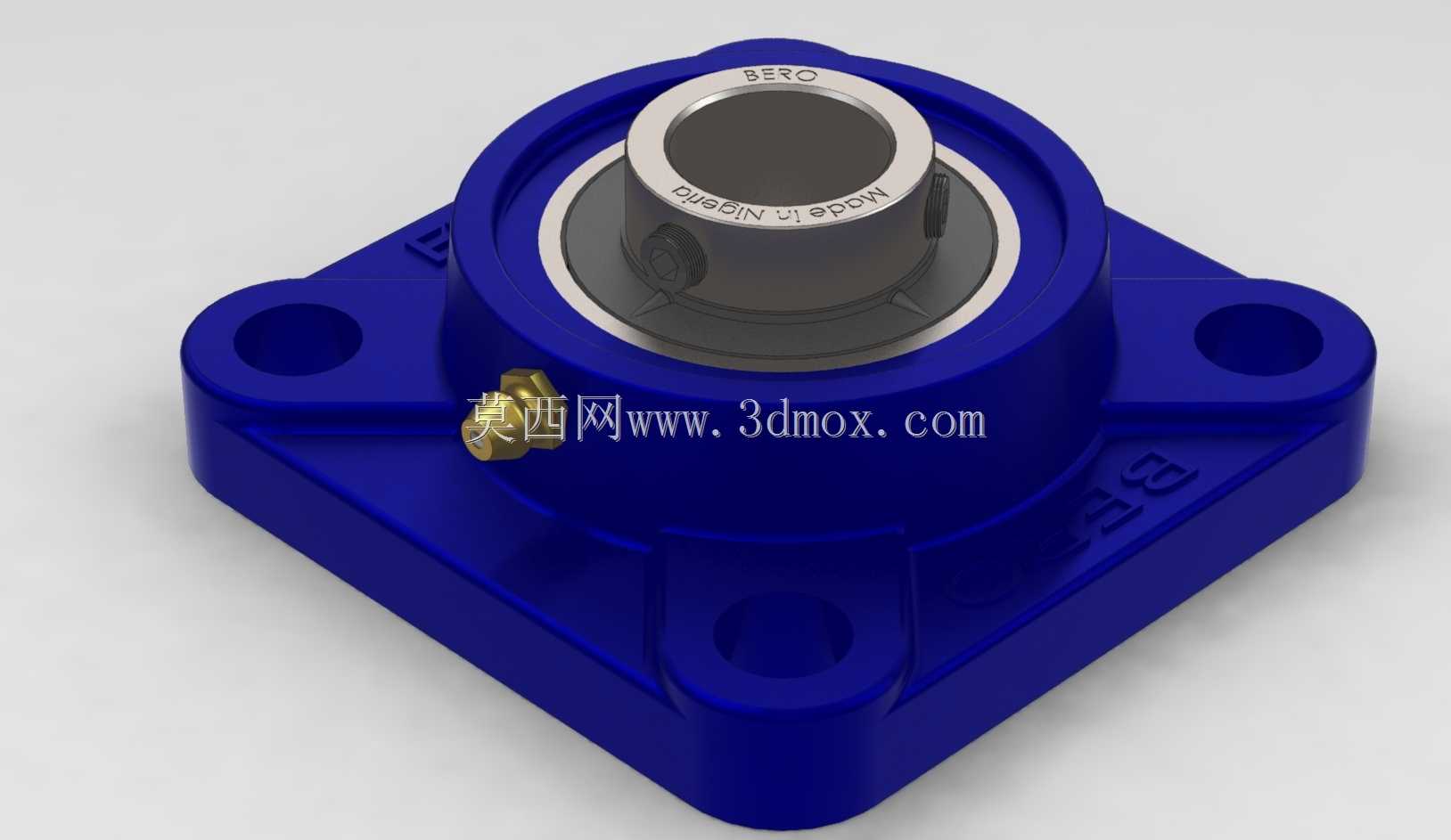

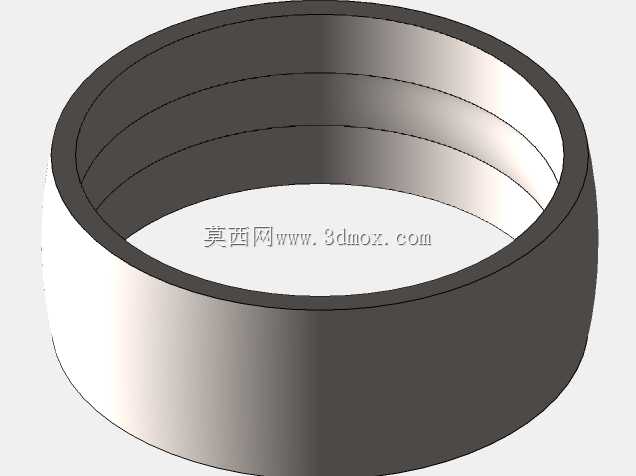

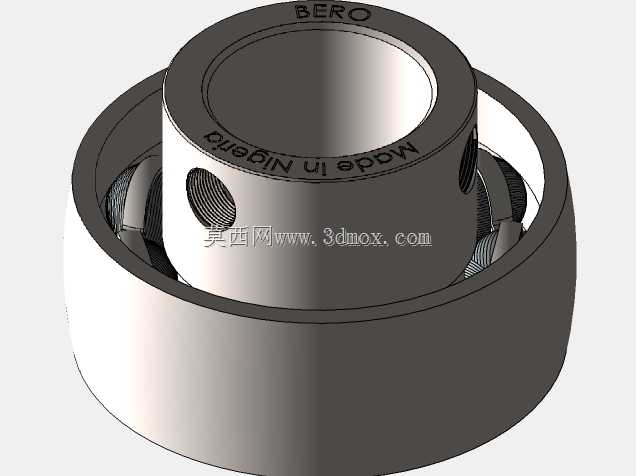

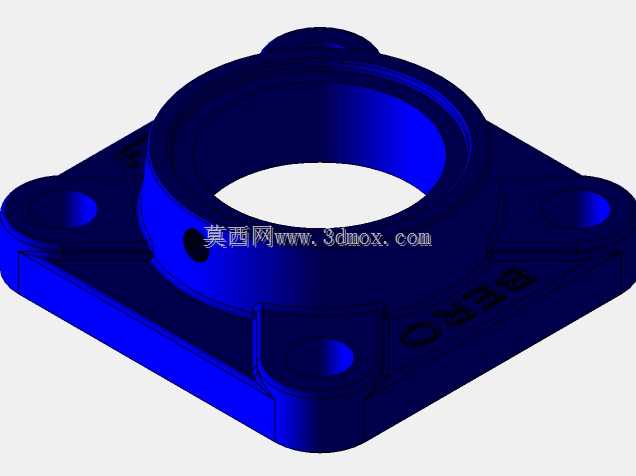

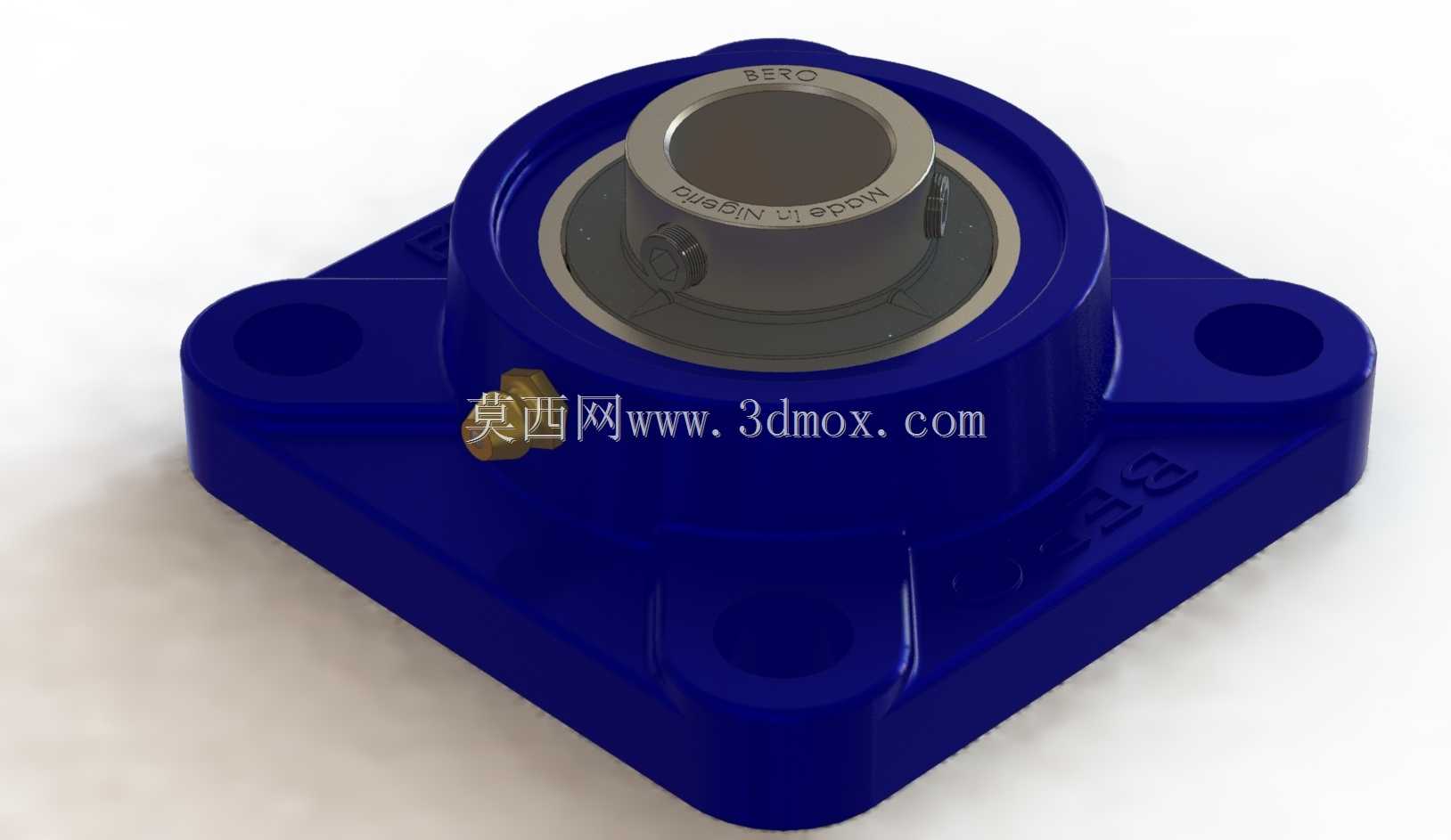

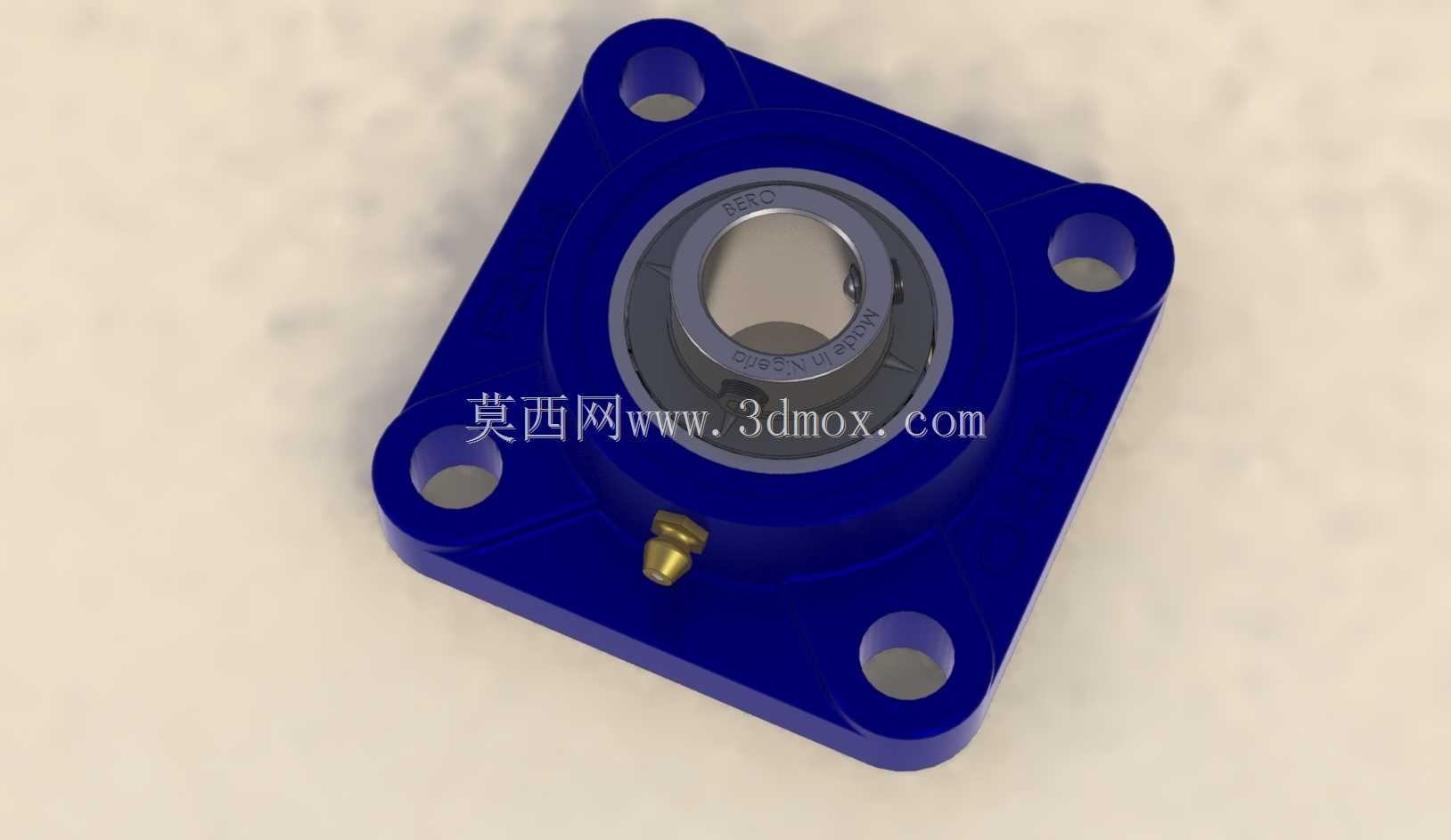

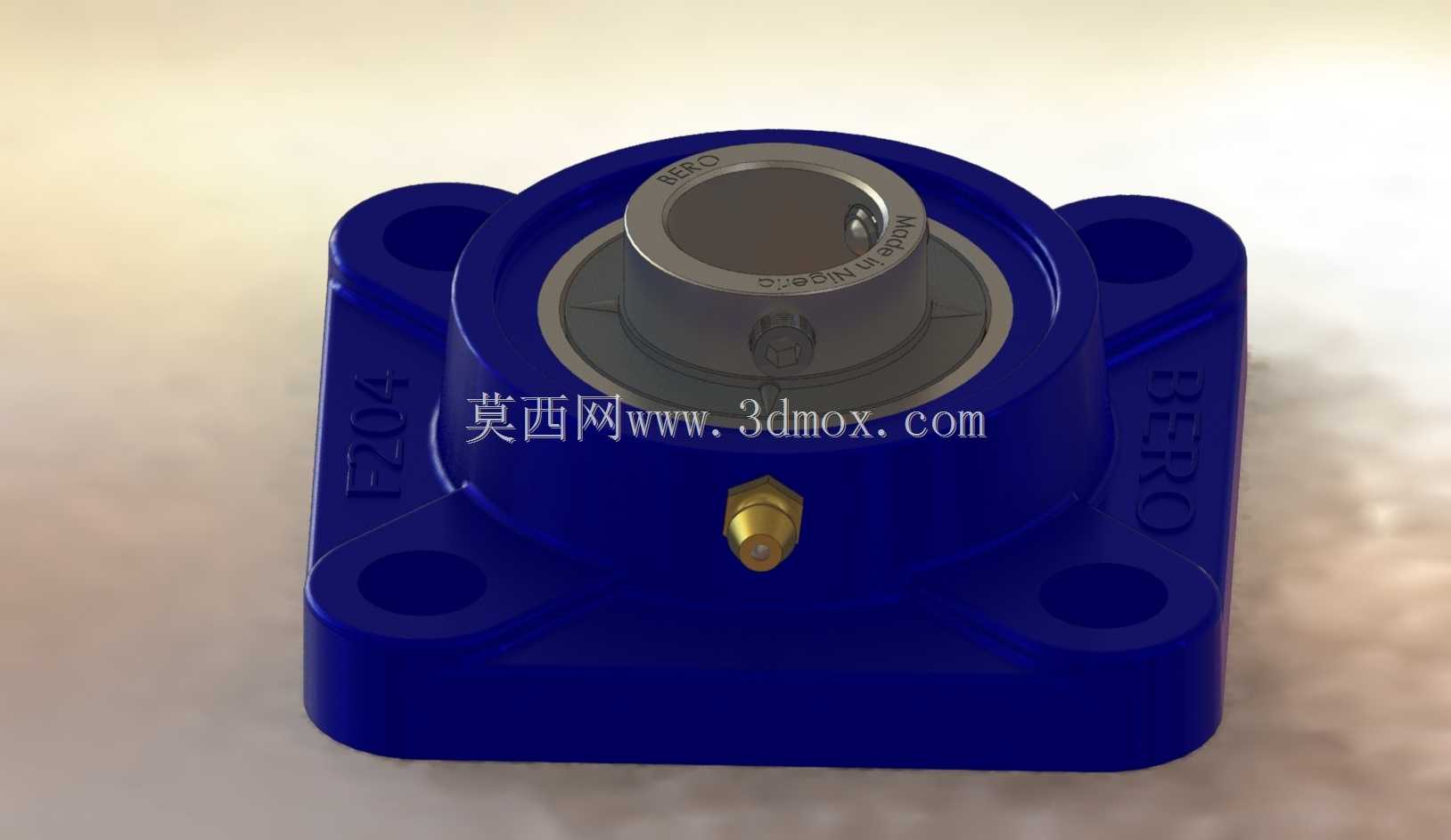

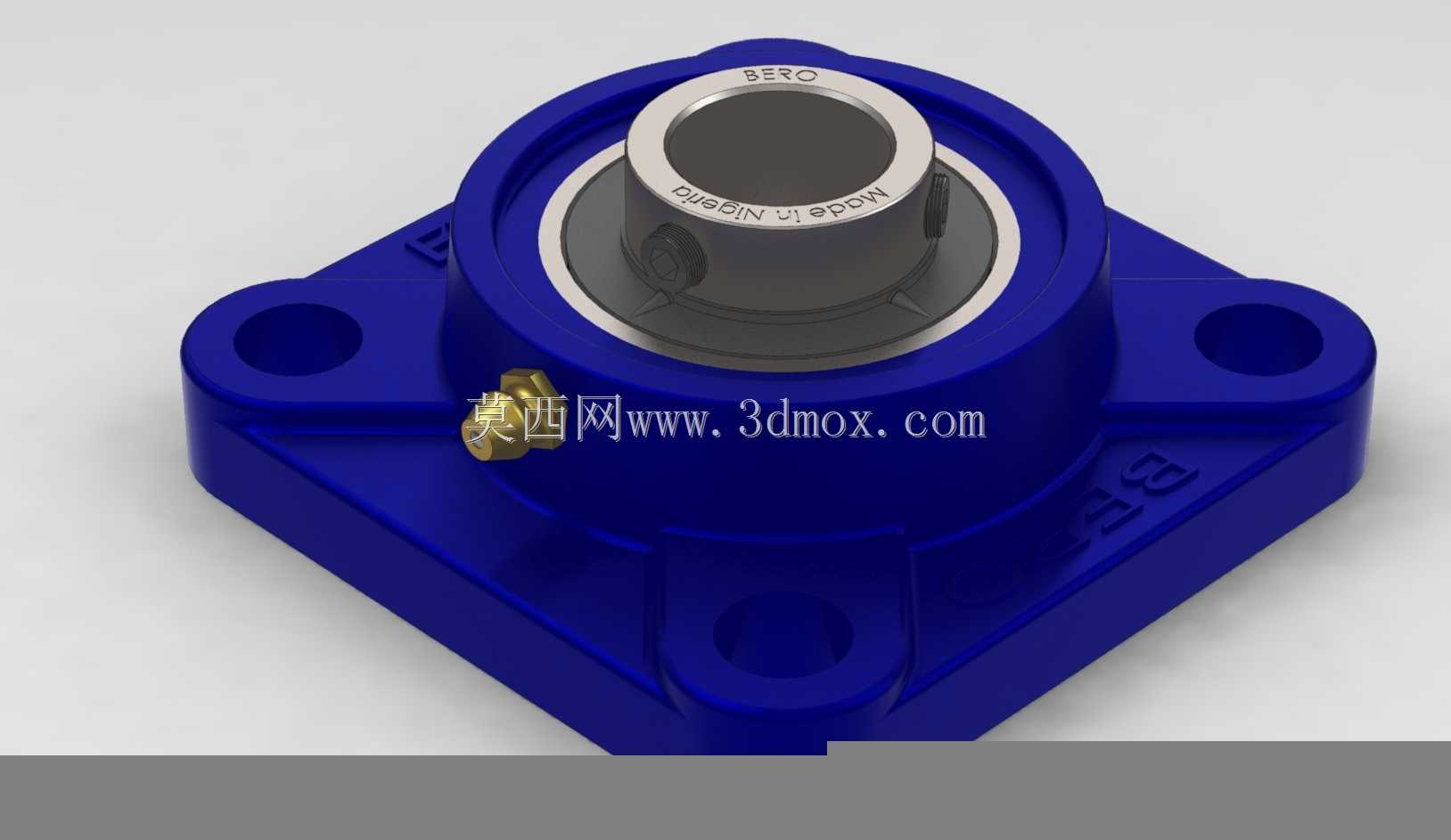

带座外球面轴承在轻工输送线、小型农机的现场安装中，常出现座体安装孔位同轴度偏差导致轴承内圈偏磨、锁紧套打滑失效的问题，这款方形法兰F204轴承的三维结构，完全围绕安装适配的核心需求做了细节还原。方形法兰座的四个安装孔做了沉台深度的精准复刻，沉台的倒角角度刚好适配常用内六角螺栓的头部锥面，不会出现螺栓头突出座体干涉周边护板的情况，孔位的中心距公差带在模型里做了可视化标注，能直接导出用于安装底板的配做加工，不用二次换算尺寸。轴承内圈的偏心锁紧套结构做了全细节还原，锁紧套上的紧定螺钉孔位置和内圈的定位凹槽完全对齐，模拟装配时能直观看到螺钉顶紧后内圈和轴的抱紧接触面，避免现场安装时螺钉顶在光轴表面打滑、长期运转后轴和内圈出现相对窜动的隐患。座体和外球面轴承外圈的配合面做了微间隙的结构还原，不是完全的过盈贴合，预留的微小间隙能补偿安装面的平面度误差，哪怕安装底板有0.1mm以内的平面度偏差，轴承外圈也能自适应微调，不会出现卡滞导致运转阻力骤增的问题。座体的铸造成型圆角也做了对应还原，拐角处的圆角半径刚好匹配铸造工艺的拔模斜度，不会出现应力集中的尖角结构，同时轴承外圈的球面弧度和座体内腔的球面配合面做了贴合度校验，模拟偏载工况下能看到接触面的应力分布均匀，不会出现局部点蚀的情况。注油嘴的安装位置在座体侧面的凸台上，模型里还原了注油通道的走向，能直观看到润滑油能直接到达外圈和内圈的滚动体接触面，不会出现注油死角导致的干磨失效，哪怕是长期在多粉尘的输送线工况下，定期注油就能保证滚动体的润滑充分。
