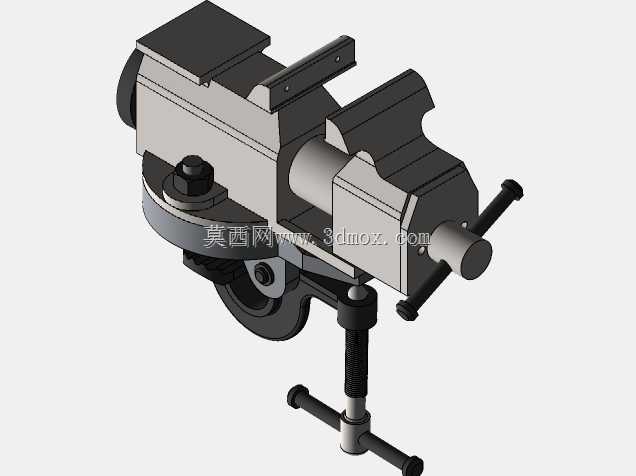

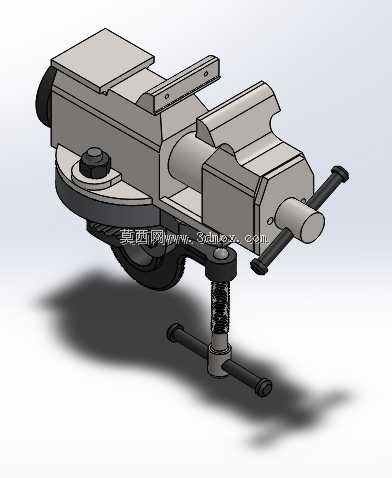

可旋转夹钳式精密小台钳结构设计

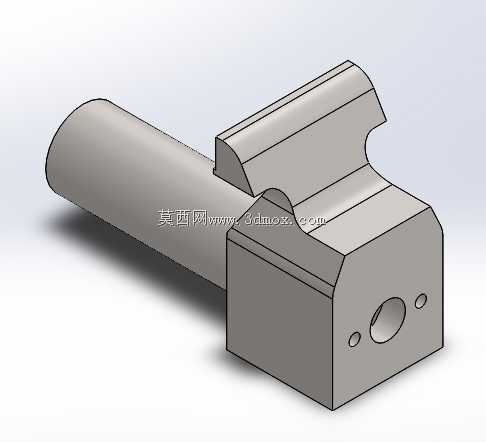

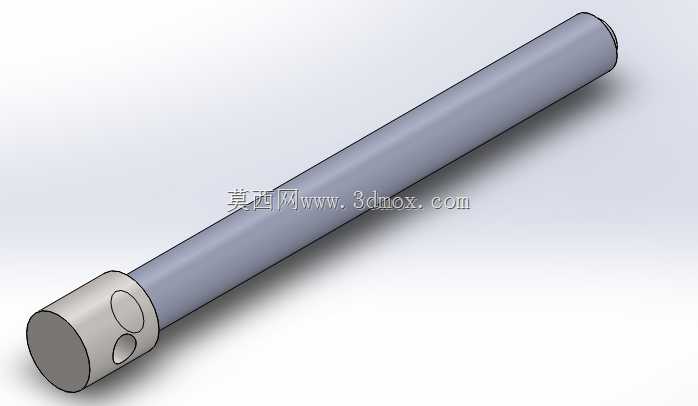

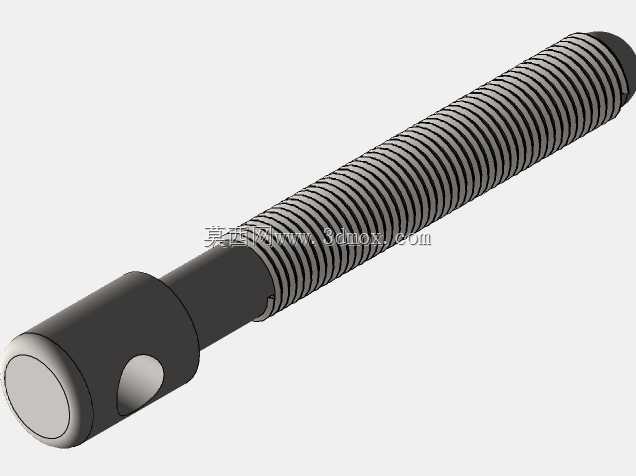

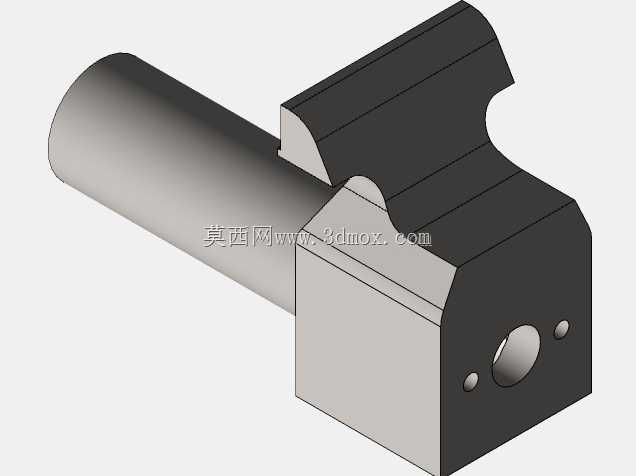

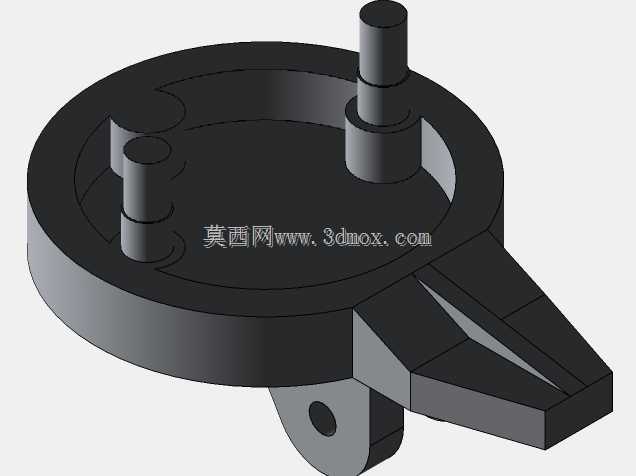

车间里手持工件打磨、钻孔时的打滑偏移，一直是小件加工的高频隐患，这款夹钳小台钳的结构设计，刚好对准这类零散加工的装夹痛点。底部的可调支撑脚搭配弹簧缓冲结构，不是为了外观做的装饰件，实际装夹时，钳口受力会产生微小的反向倾覆力矩，弹簧能抵消钳身的瞬时震颤，哪怕在厚度不足10mm的薄铁皮工作台上固定，拧紧紧固杆后也不会出现钳身翘边的情况。旋转底座的锁紧螺栓做了沉头内凹处理，日常堆积的铁屑不会卡在螺栓缝隙里，清理时用毛刷一扫就能带走碎屑，不会出现铁屑卡滞导致底座转不动的问题。活动钳身的导杆和钳座之间留了0.02mm的滑动公差，既不会因为间隙过大导致装夹时钳口歪斜，也不会因为公差过小，在沾到少量切削液后出现导杆卡涩、拧不动丝杆的情况。钳口的平行度控制在0.01mm以内，装夹薄壁铜件、铝件这类软金属时，不会因为钳口错位在工件表面压出深浅不一的夹痕，丝杆末端的防滑手柄做了滚花处理，手上沾了机油也能稳稳发力，不会出现打滑脱手的情况。侧边伸出的加长操作杆，不用额外加套管增力，单手就能施加足够的夹紧力，针对直径小于5mm的细长轴类零件，钳口边缘的V型槽能直接卡住圆柱面，不用额外搭配V型铁就能完成同轴类零件的装夹。底座的固定夹口做了加宽处理，能适配15到50mm厚度的工作台边缘，不用专门为台钳预留固定安装位，临时转移工位时松开底部紧固杆就能快速挪动，适配维修工位、实训操作台、临时加工点这类非固定场景的装夹需求。钳身的棱角全部做了R2的圆角过渡，日常取放时不会刮伤操作人员的手部，外露的丝杆部分没有突出的尖锐边角，哪怕工件不小心碰到丝杆，也不会刮花工件的已加工表面。
